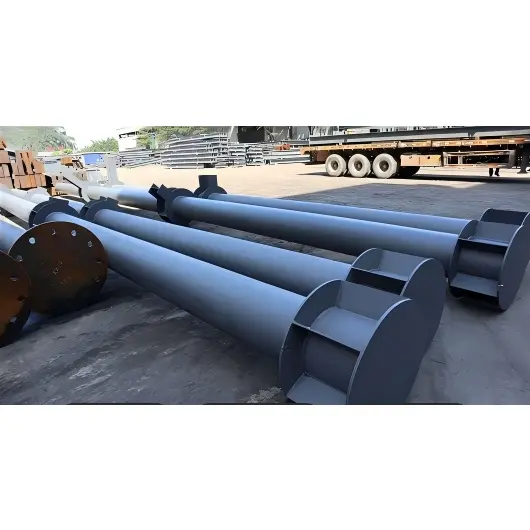

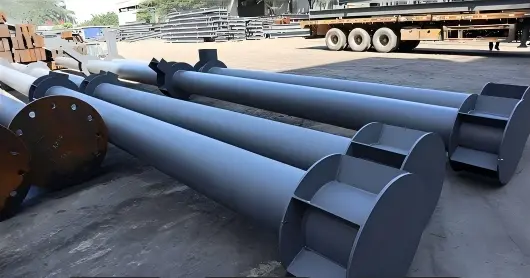

Κυκλική κοίλη στήλη από χάλυβα

Αυτές οι κολώνες διαθέτουν ένα λείο, ευθύ κυλινδρικό προφίλ και μια δακτυλιοειδή διατομή που εξασφαλίζει ομοιόμορφη κατανομή φορτίου και ανώτερη αξονική φέρουσα ικανότητα. Μεταφέρουν αποτελεσματικά φορτία από την ανωδομή στη θεμελίωση και είναι κατάλληλα για κάθετη στήριξη σε διάφορες εφαρμογές, συμπεριλαμβανομένων ελαφρών και βαρέων χαλύβδινων κατασκευών, αρχιτεκτονικής τοπίου, γηπέδων, διαδρόμων, βιομηχανικών εγκαταστάσεων και προκατασκευασμένων κτιρίων. Συνοδεύονται με απαραίτητα εξαρτήματα σύνδεσης, όπως πλάκες βάσης, πλάκες ακαμψίας, πλάκες σύνδεσης και μπουλόνια υψηλής αντοχής.

Ορισμός και διαμόρφωση προϊόντος

I. Βασικός ορισμός κολώνων κυκλικών σωλήνων

Η κυκλική κοίλη στήλη χαλύβδινων σωλήνων είναι ένα κατακόρυφο φέρον εξάρτημα με κοίλη, κυκλική διατομή. Κατασκευασμένες κυρίως από κυκλικούς χαλύβδινους σωλήνες χωρίς συγκόλληση ή συγκολλήσεις, αυτές οι κολώνες χρησιμοποιούνται ευρέως σε κτίρια από μεταλλικές κατασκευές, δημοτικά έργα, γέφυρες και στάδια, όπου αντέχουν κυρίως σε αξονική συμπίεση, ροπές κάμψης και ροπές στρέψης.

1. Βασικά χαρακτηριστικά

Υλικό: Κυρίως δομικός χάλυβας άνθρακα και χάλυβας χαμηλής κραματοποίησης. Τα γαλβανισμένα φινιρίσματα, οι αντιδιαβρωτικές επιστρώσεις ή ο ανοξείδωτος χάλυβας είναι διαθέσιμα για υπαίθρια ή διαβρωτικά περιβάλλοντα.

Χαρακτηριστικά διατομής: Καθορίζεται από την εξωτερική διάμετρο (D) και το πάχος τοιχώματος (t). Το κοίλο κυκλικό σχήμα εξασφαλίζει ομοιόμορφη κατανομή φορτίου προς όλες τις κατευθύνσεις, εξαιρετική αντοχή στρέψης και θλίψης και ελάχιστη συγκέντρωση τάσης.

Διαδικασία κατασκευής: Διατίθεται ως στήλες σωλήνων χωρίς συγκόλληση (ολοκληρωμένη έλαση, που προσφέρει υψηλή φέρουσα ικανότητα) ή συγκολλημένες στήλες σωλήνων (που σχηματίζονται με έλαση και συγκόλληση χαλύβδινων πλακών, προσφέροντας χαμηλότερο κόστος).

2. Βασικά σενάρια εφαρμογής

Βασικοί σωλήνες για πολυώροφα κτίρια, χώροι διεξαγωγής εκδηλώσεων (εκθεσιακά κέντρα/στάδια), σιδηροδρομικοί σταθμοί υψηλής ταχύτητας, στέγαστρα, βιομηχανικές εγκαταστάσεις, προβλήτες γεφυρών, δημοτικοί στύλοι προστατευτικών κιγκλιδωμάτων, κολώνες τοπίου, κ.λπ. 3. Σημείωση Βασικών Προδιαγραφών

Τυπική σημείωση: φ Εξωτερική διάμετρος × Πάχος τοιχώματος × Μήκος. π.χ., φ219×8×6000 (Εξωτερική Διάμετρος 219mm, Πάχος Τοίχου 8mm, Μήκος Στήλης 6m).

II. Διαμόρφωση διάταξης στήλης κυκλικού κοίλου τμήματος (CHS).

Ένα πλήρες σύστημα που περιλαμβάνει το κύριο κυκλικό κοίλο σώμα στήλης από χάλυβα, συνδέσεις πάνω και κάτω άκρου, εξαρτήματα σύνδεσης και βοηθητικά εξαρτήματα. Κατηγοριοποιείται σε πέντε κύριες μονάδες με βάση τη θέση: το σώμα της κολόνας, τη βάση/θεμελίωση κολόνας, τη σύνδεση κορυφής στήλης, τη σύνδεση δοκού σε κολώνα και βοηθητικά εξαρτήματα.

1. Σώμα στήλης (Στοιχείο πυρήνα)

Κύριος κυκλικός σωλήνας: Η διάμετρος του σωλήνα, το πάχος του τοιχώματος και το υλικό επιλέγονται με βάση τις απαιτήσεις φορτίου. Οι πολύ μεγάλες στήλες μπορούν να κατασκευαστούν σε τμήματα, εξοπλισμένες με αρμούς για μάτισμα (φλάντζα, συγκολλημένες ή βυσματωμένες συνδέσεις).

Κατασκευές οπλισμού (υποχρεωτικές για εφαρμογές βαρέως φορτίου ή ψηλής οροφής):

Εσωτερικοί δακτύλιοι ακαμψίας και διαμήκεις ενισχυτικές νευρώσεις: Για την αποφυγή τοπικού λυγισμού του τοιχώματος του σωλήνα.

Μείωση μέσης / Μεταβατικό τμήμα διαμέτρου: Μετάβαση χρησιμοποιώντας κυκλικούς σωλήνες μεταβλητής διαμέτρου όταν τα φορτία διαφέρουν μεταξύ του άνω και του κάτω τμήματος.

2. Συναρμολόγηση βάσης στήλης (Συνδέεται με το θεμέλιο, καθορίζει τη συνολική σταθερότητα)

Ένα πλήρες φέρον συγκρότημα για το κάτω μέρος της στήλης CHS. υπάρχουν δύο κοινές μορφές:

1) Τύπος ενσωματωμένου μπουλονιού αγκύρωσης (Πιο συνηθισμένος)

·Πλάκα βάσης: Παχύ κυκλικό ή τετράγωνο χαλύβδινο έλασμα, πλήρως συγκολλημένο στο σώμα της στήλης.

·Μπουλόνια αγκύρωσης: Πολλαπλά μπουλόνια αγκύρωσης υψηλής αντοχής ενσωματωμένα στη βάση από σκυρόδεμα.

·Αξεσουάρ: Παξιμάδια, ροδέλες, ροδέλες ισοπέδωσης και υλικό αρμολόγησης (για δευτερεύουσα αρμολόγηση για την ισοπέδωση και τη στερέωση της βάσης).

2) Θεμέλιο υποδοχής τύπου ένθετου (Cup foundation)

·Πρίζα από σκυρόδεμα (κύπελλο) + παρεμβαλλόμενο τμήμα στήλης + περιβάλλον συμπαγές σκυρόδεμα ή λεπτόκοκκο σκυρόδεμα. που χρησιμοποιείται συνήθως στην δημοτική μηχανική και την κατασκευή γεφυρών.

3. Συναρμολόγηση επάνω στήλης (Μεταφέρει δύναμη και υποστηρίζει την υπερκατασκευή)

Επιλέγεται με βάση τον τύπο των εξαρτημάτων υπερκατασκευής:

·Πλάκα κορυφής στήλης: Πλάκα καπακιού που σφραγίζει το πάνω μέρος, προστατεύει το εσωτερικό του σωλήνα και μεταφέρει φορτία από πάνω.

· Κάθισμα σύνδεσης άνω στήλης / Φλάντζα: Χρησιμοποιείται για σύνδεση σε άνω κυκλικούς σωλήνες, δοκούς ή στηρίγματα διαστημικού πλαισίου. ·Κουπάκια ταχυτήτων (για εξωραϊσμό/προστατευτικά κιγκλιδώματα): Διακοσμητικά και ανθεκτικά στις καιρικές συνθήκες. διατίθεται σε σφαιρικά, επίπεδα και κωνικά σχήματα.

4. Αρμοί σύνδεσης δοκού-κολώνας / σωλήνα σε σωλήνα (εξάρτημα για πλευρική μεταφορά φορτίου)

Τυπικά εξαρτήματα για τη σύνδεση κολώνων κυκλικών σωλήνων με χαλύβδινες δοκούς, δευτερεύοντα μέλη και παρακείμενες κολώνες σωλήνων:

·Περιφερειακά κορνίζες / πλάκες ωτίδας: Συγκολλημένα στο σώμα του σωλήνα για τη στήριξη χαλύβδινων δοκών.

·Φλάντζες σύνδεσης / σφιγκτήρες σωλήνων: Για σύνδεση σωλήνων ίδιας διαμέτρου ή μετάβαση μεταξύ διαφορετικών διαμέτρων (μειωτικοί σύνδεσμοι).

·Μπουλόνια υψηλής αντοχής, πλάκες στήριξης συγκόλλησης και πλάκες σύνδεσης: Για στερέωση και ενίσχυση αρμών.

5. Βοηθητικά εξαρτήματα (εγκατάσταση, προστασία και συντήρηση)

·Αξεσουάρ ανύψωσης: Προεξοχές ανύψωσης, δακτύλιοι ανύψωσης (εγκατεστημένο από το εργοστάσιο για διευκόλυνση της επιτόπιας ανύψωσης).

·Αντιδιαβρωτική προστασία: Αστάρι, ενδιάμεση επίστρωση και τελική επίστρωση / γαλβανισμένη εν θερμώ. αντιδιαβρωτική σφράγιση (τα άκρα για την αποφυγή εισόδου νερού και σκουριάς).

·Βοηθητικά στοιχεία εγκατάστασης: Βάσεις τοποθέτησης, προσωρινά στηρίγματα, ρυθμιζόμενες επάνω υποδοχές (για ευθυγράμμιση και προσωρινή στερέωση κατά την εγκατάσταση).

III. Παραδείγματα κοινών διαμορφώσεων συναρμολόγησης

1. Τυπική εργοστασιακή κυκλική στήλη σωλήνων: Κύριος κυκλικός σωλήνας + πλάκα βάσης + μπουλόνια αγκύρωσης + ράφια ισοπέδωσης + επάνω κάλυμμα + κορδόνι σώματος σωλήνα + μπουλόνια υψηλής αντοχής + αντιδιαβρωτική επίστρωση + ωτίδα ανύψωσης.

2.Προστατευτικό κιγκλίδωμα δημοτικού δρόμου: Κύριος κυκλικός σωλήνας + ενσωματωμένη φλάντζα βάσης / τσιμεντένιο βάθρο + διακοσμητικό επάνω καπάκι + σφιγκτήρας σύνδεσης προστατευτικού κιγκλιδώματος / πλάκα ωτίδας + γαλβανισμένη αντιδιαβρωτική επίστρωση.

3. Τμηματοποιημένη κυκλική στήλη σωλήνων με υψηλή ανύψωση χαλύβδινων κατασκευών: Τμηματοποιημένοι κυκλικοί σωλήνες + φλάντζες συναρμογής / συγκολλημένες ενώσεις + εσωτερικοί δακτύλιοι ακαμψίας + ενσωματωμένο συγκρότημα μπουλονιών αγκύρωσης + πλάκα σύνδεσης δακτυλιοειδούς δοκού-κολόνας + ολοκληρωμένο αντιδιαβρωτικό σύστημα.

IV. Σύντομη περίληψη

·Ορισμός: Ένα κατακόρυφο φέρον μέλος κατασκευασμένο από κοίλο κυκλικό χαλύβδινο σωλήνα. διαθέτει εξαιρετικές μηχανικές ιδιότητες και ευρείες εφαρμογές. ·Λογική συστήματος: Σώμα στήλης + διάταξη σύνδεσης βάσης + διάταξη επάνω σύνδεσης + εξαρτήματα πλευρικής σύνδεσης + αντιδιαβρωτικά/ανυψωτικά εξαρτήματα. επιλέγονται πλήρεις διαμορφώσεις με βάση τους φορτίους του έργου και τα σενάρια εφαρμογών.

Ποια είναι τα βασικά πλεονεκτήματα των κυκλικών κοίλων κολώνων από χάλυβα;

1. Η κυκλική διατομή εξασφαλίζει ομοιόμορφη κατανομή τάσεων, υψηλή αξονική θλιπτική αντοχή και εξαιρετική σταθερότητα στρέψης.

2. Η βελτιωμένη εμφάνιση είναι μινιμαλιστική αλλά εντυπωσιακή, ενισχύοντας τη συνολική αισθητική ελκυστικότητα της δομής.

3. Η χαμηλή αντίσταση ανέμου προσφέρει ανώτερη απόδοση ανέμου για εφαρμογές σε εξωτερικούς χώρους.

4. Η ελαφριά φύση απλοποιεί την ανύψωση και την εγκατάσταση, με αποτέλεσμα την υψηλή απόδοση κατασκευής.

5. Τόσο οι εσωτερικές όσο και οι εξωτερικές επιφάνειες μπορούν να υποστούν επεξεργασία για αντοχή στη διάβρωση, εξασφαλίζοντας ανθεκτικότητα έναντι της υγρασίας και μεγάλη διάρκεια ζωής.

6. Διαθέσιμες αναλυτικές προδιαγραφές. Το ύψος, οι πλάκες σύνδεσης και τα ενσωματωμένα μέρη μπορούν να προσαρμοστούν για να ταιριάζουν σε διάφορα αρχιτεκτονικά σενάρια.

Σε σύγκριση με τις χαλύβδινες κολώνες διατομής H και τις κολώνες κοίλης διατομής τετράγωνου/ορθογώνιου τμήματος, ποια είναι τα βασικά διακριτικά χαρακτηριστικά των στηλών κυκλικών σωλήνων;

I. Πλεονεκτήματα Δομικής Μηχανικής

1. Ισορροπημένη πανκατευθυντική φέρουσα και ανώτερη στρεπτική απόδοση: Η ροπή αδράνειας είναι σταθερή σε όλες τις κατευθύνσεις (χωρίς διάκριση μεταξύ ισχυρών και αδύναμων αξόνων), προσφέροντας πολύ καλύτερη προσαρμοστικότητα σε φορτία ανέμου, σεισμική στρέψη και έκκεντρα φορτία από τις διατομές H ή τους τετράγωνους σωλήνες. Αποτελούν την προτιμώμενη επιλογή για χώρους εκδηλώσεων μεγάλης έκτασης, πανύψηλες κατασκευές και παράκτια έργα που υπόκεινται σε ισχυρούς ανέμους. Αντίθετα, οι τετράγωνοι σωλήνες και οι διατομές Η έχουν ασθενείς άξονες και σημαντικές αδυναμίες όσον αφορά την πλευρική στρέψη.

2. Υψηλότερη χωρητικότητα θλιπτικού φορτίου και αντίσταση σε τοπικό λυγισμό για την ίδια ποσότητα χάλυβα: Υπό αξονική συμπίεση, η τάση κατανέμεται ομοιόμορφα στο κυκλικό τοίχωμα του σωλήνα. Για μια δεδομένη περιοχή διατομής, η χωρητικότητα φορτίου ακολουθεί τη σειρά: κυκλικός σωλήνας > τετράγωνος σωλήνας > χάλυβας διατομής H. Οι κολώνες βαρέως τύπου μπορούν να γίνουν ελαφρύτερες για μείωση του κόστους, εξοικονόμηση χάλυβα και μείωση του αυτο-βάρους.

3. Χαμηλότερος συντελεστής αντίστασης ανέμου: Το βελτιωμένο κυκλικό σχήμα έχει ως αποτέλεσμα συντελεστή σχήματος φορτίου ανέμου περίπου 0,8, σε σύγκριση με 1,3 για τετράγωνους σωλήνες και πάνω από 1,5 για χάλυβα διατομής H. Αυτό μειώνει σημαντικά τα φορτία ανέμου σε πανύψηλες κολώνες, εξωτερικούς διαδρόμους, στηρίγματα αιολικής ενέργειας και στύλους θόλου, μειώνοντας έτσι το κόστος αγκύρωσης θεμελίωσης.

II. Διακριτικά Χαρακτηριστικά στην Κατασκευή και Κατασκευή

1. Απλοποιημένος σχεδιασμός αρμών και εύκαμπτες συνδέσεις δοκού σε κολόνα: Οι χαλύβδινες δοκοί μπορούν να συνδεθούν σε κυκλικά κοίλα τμήματα (CHS) σε οποιαδήποτε γωνία σε όλη την περιφέρεια 360°, αποφεύγοντας τους περιορισμούς των ορθών γωνιών τετράγωνου σωλήνα ή ευθυγράμμισης φλάντζας δοκού H. Αυτό προσφέρει σαφή πλεονεκτήματα για σενάρια που περιλαμβάνουν κεκλιμένες δοκούς, ακτινωτές δοκούς και διασταυρώσεις δοκών πολλαπλών κατευθύνσεων. Τα τυποποιημένα δακτυλιοειδή κορνίζες και οι σύνδεσμοι σφιγκτήρα διευκολύνουν τη συναρμολόγηση.

2. Βολικό τμηματικό μάτισμα: Υποστηρίζει τόσο τη συγκόλληση πλήρους περιφέρειας (με εσωτερικές/εξωτερικές λοξοτμήσεις) όσο και τις συνδέσεις φλάντζας. Οι περιφερειακές συγκολλήσεις σε κυκλικούς σωλήνες κατανέμουν την τάση ομοιόμορφα - σε αντίθεση με τους τετράγωνους σωλήνες, οι οποίοι είναι επιρρεπείς σε συγκέντρωση τάσεων στις γωνίες ή με τις δοκούς H, που απαιτούν ακριβή ευθυγράμμιση των φλαντζών και των ιστών - με αποτέλεσμα υψηλότερες ανοχές κατασκευής.

3. Ισορροπημένο βάρος ανύψωσης: Η ομοιόμορφη κατανομή βάρους εξαλείφει τους κινδύνους έκκεντρης φόρτισης ή ανατροπής κατά την ανύψωση.

III. Διακριτικά χαρακτηριστικά στην προστασία από τη διάβρωση και τη συντήρηση

1. Βελτιστοποιημένη επιφάνεια για προστασία από τη διάβρωση: Για μια δεδομένη περιοχή διατομής, η εξωτερική επιφάνεια ακολουθεί τη σειρά: Κυκλικός σωλήνας < Τετράγωνος/Ορθογώνιος σωλήνας < Δοκός H. Αυτό μειώνει τον όγκο της βαφής ή του υλικού εν θερμώ γαλβανισμού που απαιτείται, μειώνοντας το κόστος. Η απουσία αιχμηρών άκρων ή "νεκρών ζωνών" αποτρέπει τη συγκέντρωση του χρώματος ή τα χαμένα σημεία, εξασφαλίζοντας ανώτερη ανθεκτικότητα σε εξωτερικά διαβρωτικά περιβάλλοντα.

2. Χωρίς "νεκρές ζώνες" για συσσώρευση νερού ή σκόνης: Σε αντίθεση με τις κορυφαίες αυλακώσεις των τετράγωνων σωλήνων ή τα κανάλια φλάντζας των δοκών H - που τείνουν να παγιδεύουν το νερό της βροχής και τη σκόνη, οδηγώντας σε διάβρωση - η καμπύλη επιφάνεια των κυκλικών σωλήνων επιτρέπει στο νερό της βροχής να εκρέει φυσικά, επεκτείνοντας σημαντικά τη διάρκεια ζωής των εξωτερικών κολώνων.

IV. Διακριτικά Χαρακτηριστικά σε Αρχιτεκτονική Αισθητική και Σενάρια Εφαρμογών

1. Ενσωματωμένος διακοσμητικός σχεδιασμός: Το καμπυλωτό προφίλ ταιριάζει στην αρχιτεκτονική τοπίου, στις επιφάνειες κουρτινών και στις προσόψεις των εκθεσιακών χώρων. Διαθέτει σφαιρικά καλύμματα στηλών και καμπύλα διακοσμητικά στοιχεία, συνδυάζοντας τη δομική αντοχή με την αρχιτεκτονική αισθητική—ενώ οι τετράγωνοι σωλήνες και οι δοκοί H φαίνονται συχνά έντονα βιομηχανικοί.

2. Καταλληλότητα για περιορισμένους χώρους: Προσφέρει μικρότερη εξωτερική διάμετρο για την ίδια φέρουσα ικανότητα, παρέχοντας ευδιάκριτα πλεονεκτήματα για δρομολόγηση χρησιμότητας, εσωτερικές διακοσμητικές κολώνες και συμπαγή στηρίγματα εξοπλισμού. V. Αντισταθμίσεις κόστους (Διαφοροποίηση μόχλευσης: Αδυναμίες έναντι δυνατών σημείων)

Αδυναμίες: Για εξαιρετικά βαριά φορτία και κολώνες πλαισίου σε πυκνή απόσταση, οι δοκοί H προσφέρουν καλύτερη απόδοση κόστους. Βασικά Σενάρια Εφαρμογών: Κατασκευές ψηλών ορόφων, μεγάλα ανοίγματα, φόρτωση πολλαπλών κατευθύνσεων, εκτεθειμένες/επιρρεπείς στον άνεμο θέσεις και ολοκληρωμένες δομικές-διακοσμητικές λειτουργίες. Οι κυκλικές κοίλες τομές (CHS) προσφέρουν χαμηλότερο συνολικό κόστος κύκλου ζωής σε αυτές τις περιοχές.

VI. Σύνοψη Διαφοροποιημένης Τοποθέτησης

Δοκοί H: Εστιάστε σε πολυώροφα, με πυκνή απόσταση κουφώματα. Τετράγωνοι σωλήνες: Εστιάστε σε κανονικές βιομηχανικές εγκαταστάσεις μικρού ανοίγματος. Στήλες Circular Hollow Section (CHS): Εστίαση σε έργα φόρτωσης μεγάλου ανοίγματος, ψηλής ανύψωσης, πολλαπλών κατευθύνσεων και ολοκληρωμένων δομών τοπίου. δημιουργούν ένα αναντικατάστατο πλεονέκτημα στην αγορά μέσω της αντίστασης στρέψης, της χαμηλής αντίστασης στον αέρα και της ευκολίας προστασίας από τη διάβρωση.

Ροή εργασιών επεξεργασίας από άκρο σε άκρο για κυκλική κοίλη στήλη χαλύβδινων σωλήνων

I. Ταξινόμηση προϊόντων

1. Στήλες CHS χωρίς ραφή: Παράγεται μέσω βαθιάς επεξεργασίας τελικού αποθέματος χαλύβδινων σωλήνων χωρίς ραφή. συνήθως χρησιμοποιείται για μικρές έως μεσαίες διαμέτρους και φέροντες κολώνες υψηλής ακρίβειας (φ60–φ630).

2. Ελασμένες και συγκολλημένες στήλες CHS: Κατασκευάζονται με έλαση χαλύβδινης πλάκας σε κύλινδρο ακολουθούμενη από διαμήκη και/ή περιφερειακή συγκόλληση. χρησιμοποιείται για στήλες μεγάλης διαμέτρου και βαρέως φορτίου (η τυπική μέθοδος για πολύ μεγάλες στήλες >φ630).

II. Τυπικά βήματα επεξεργασίας (Κοινόχρηστες μεταγενέστερες διαδικασίες και για τους δύο τύπους)

Διαδικασία 1: Επιθεώρηση πρώτων υλών και διάταξη κοπής

1. Σωλήνας χωρίς ραφή: Εισερχόμενη επιθεώρηση υλικού, εξωτερικής διαμέτρου, πάχους τοιχώματος και ανίχνευσης ελαττωμάτων. κόψτε σε μήκος χρησιμοποιώντας πριόνια CNC ή κόφτες πλάσματος.

2. Ελασματοποιημένος/Συγκολλημένος σωλήνας: Ανίχνευση εισερχόμενων ελαττωμάτων και ισοπέδωση χαλύβδινων πλακών. Κοπή CNC στο αναπτυγμένο πλάτος και λοξότμηση.

Κατά την κοπή περιλαμβάνονται δικαιώματα για τη συρρίκνωση της συγκόλλησης και τη μηχανική κατεργασία.

Διαδικασία 2: Έλαση και Μορφοποίηση (Ειδικά μόνο για έλαση/συγκολλημένο CHS)

1. Χαλύβδινη πλάκα τυλιγμένη σε κύλινδρο χρησιμοποιώντας μηχανή κάμψης πλακών τριών κυλίνδρων. οι άκρες ευθυγραμμισμένες και κλειστές.

2. Συγκόλληση με κόλληση για στερέωση. ρύθμιση της στρογγυλότητας και της κακής ευθυγράμμισης των άκρων (κακή ευθυγράμμιση ≤ 10% του πάχους του τοιχώματος).

Διαδικασία 3: Συγκόλληση ραφών σώματος κύριου σωλήνα

1. Συγκόλληση διαμήκους ραφής: Αυτόματη συγκόλληση με βυθισμένο τόξο (SAW) — σχηματίζοντας εσωτερικά και εξωτερικά σφαιρίδια — για τη διαμήκη ραφή του ελασματοποιημένου σωλήνα.

2. Μετά τη συγκόλληση: Οπτική επιθεώρηση ραφών συγκόλλησης → Δοκιμή υπερήχων (UT) (100% επιθεώρηση για συγκολλήσεις Βαθμού Ι).

3. Περιμετρική συγκόλληση άκρου για μάτισμα πολλών τμημάτων μακριών στηλών: Χρησιμοποιεί επίσης SAW και NDT διπλής όψης (μη καταστροφική δοκιμή).

Διαδικασία 4: Στρογγυλοποίηση και ίσιωμα κυκλικών σωλήνων

Οι έλασης και οι συγκολλημένοι σωλήνες παρουσιάζουν σημαντική παραμόρφωση συγκόλλησης. χρησιμοποιείται μια εξειδικευμένη υδραυλική μηχανή στρογγυλοποίησης για τη διόρθωση της στρογγυλότητας και της ευθύτητας, ελέγχοντας την ωογένεια σε ≤D/1000. Οι σωλήνες χωρίς ραφή απαιτούν μόνο μικρές ρυθμίσεις ευθυγράμμισης.

Διαδικασία 5: Τελική λοξότμηση και κατεργασία τελικής όψης (Κρίσιμη διαδικασία)

Τόρνος CNC / Φρέζα τελικής όψης:

· Τρίψτε και τα δύο άκρα του σωλήνα επίπεδες και κόψτε τις λοξοτμήσεις συγκόλλησης, διασφαλίζοντας την καθετότητα της ακραίας όψης.

· Για κολώνες που απαιτούν συνδέσεις φλάντζας, επεξεργαστείτε με μηχανή ακριβείας έναν καταγραφέα (ακίνιο) στο άκρο του σωλήνα για να εξασφαλίσετε επίπεδη, επίπεδη εφαρμογή με τη φλάντζα.

Διαδικασία 6: Συναρμολόγηση και συγκόλληση εξαρτημάτων από το άκρο της στήλης

1. Συγκρότημα πλάκας βάσης στήλης: Διάταξη και συναρμολόγηση τετράγωνων/κυκλικών πλακών βάσης και ενισχυτικών νευρώσεων, ακολουθούμενη από συγκόλληση με κόλληση για τοποθέτηση.

2. Επάνω πλάκα στήλης και ακραίο καπάκι: Συγκόλληση με πλήρη ραφή του ακραίου πώματος για να σφραγίσει το άνοιγμα του σωλήνα και να αποτρέψει την είσοδο νερού.

3. Πλάκες / Πλάκες ωτίδας / Δακτυλιοειδείς πλάκες σύνδεσης: Διάταξη σύμφωνα με τα σχέδια, συναρμολόγηση γύρω από την περιφέρεια του σωλήνα και στερέωση μέσω συγκόλλησης με κόλληση.

4. Εσωτερικοί δακτύλιοι ακαμψίας (για κολώνες υψηλών ανύψωσης βαρέως φορτίου): Τμηματοποιημένη ανύψωση και εγκατάσταση εσωτερικών δακτυλιοειδών πλακών ακαμψίας, που στερεώνονται με εσωτερική συγκόλληση με κόλληση.

Διαδικασία 7: Συγκόλληση εξαρτημάτων σε όλες τις θέσεις

1. Νευρώσεις και κορμούς βασικής πλάκας: Συγκολλούνται με συγκόλληση με θωράκιση αερίου ή συγκόλληση με υποβρύχιο τόξο (SAW).

2. Κρίσιμες συγκολλήσεις αρμών: Υποβάλλονται σε μη καταστροφικές δοκιμές UT σύμφωνα με τις απαιτήσεις σχεδιασμού.

Διαδικασία 8: Διόρθωση τελικού προϊόντος και διάνοιξη οπών

1. Διόρθωση της παραμόρφωσης της συγκόλλησης και της ευθύτητας της στήλης χρησιμοποιώντας συνδυασμό θέρμανσης με φλόγα και μηχανικές μεθόδους.

2. Διάνοιξη οπών με CNC για μπουλόνια και γραμμές παροχής στις απαιτούμενες θέσεις. Διαδικασία 9: Αφαίρεση σκουριάς και αντιδιαβρωτική επεξεργασία

1. Αμμοβολή σε βαθμό Sa2.5 για αφαίρεση αλάτων και σκουριάς.

2. Επίστρωση: Αστάρι + ενδιάμεση στρώση + τελική επίστρωση. προχωρήστε στη διαδικασία γαλβανισμού εν θερμώ εάν απαιτείται.

Διαδικασία 10: Αρίθμηση τελικού προϊόντος, επιθεώρηση, συσκευασία και αποστολή

1. Επισημάνετε το αναγνωριστικό στοιχείου, τις γραμμές πλέγματος και τα επίπεδα ανύψωσης.

2. Πλήρης επιθεώρηση των διαστάσεων, των συγκολλήσεων και της αντιδιαβρωτικής επίστρωσης πριν από την αποθήκευση.

III. Σύγκριση των δύο διαδικασιών

1. Άνευ ραφής κυκλικές κοίλες στήλες σωλήνων από χάλυβα: Σύντομος χρόνος επεξεργασίας, χωρίς διαμήκεις συγκολλήσεις, εξαιρετική δομική ακεραιότητα. Ωστόσο, η διάμετρος του σωλήνα είναι περιορισμένη και το κόστος προμήθειας για μεγάλες διαμέτρους είναι υψηλό.

2. Ελασματοποιημένες και συγκολλημένες κολώνες κυκλικών σωλήνων: Ικανές για εξαιρετικά μεγάλες διαμέτρους με πλήρως προσαρμόσιμο πάχος τοιχώματος. περιλαμβάνει πρόσθετα στάδια έλασης και διαμήκης συγκόλλησης, αλλά προσφέρει χαμηλότερο κόστος για εξαρτήματα μεγάλης κλίμακας.

IV. Εξειδικευμένη προσαρμογή (Mega κυκλικές στήλες σωλήνων για πολυώροφα κτίρια)

1. Για κολώνες γεμάτες με σκυρόδεμα: Οι οπές αρμολόγησης και εξαερισμού έχουν προφυλαχθεί στα άκρα των σωλήνων.

2. Στήλες κυκλικών σωλήνων μεταβλητής διαμέτρου: Κατασκευάζονται με έλαση και συγκόλληση ενός κωνικού τμήματος μετάβασης (μειωτήρας) για τη σύνδεση διαφορετικών διαμέτρων.

Βασικές παράμετροι απόδοσης για στήλες κυκλικής κοίλης διατομής (CHS).

Ι. Γεωμετρικές Προδιαγραφές

1. Ονομασία

Μορφή: ϕD × t × L

·D: Εξωτερική διάμετρος (mm); Τα κοινά μεγέθη περιλαμβάνουν φ89, 114, 165, 219, 273, 325, 426, 530, 630, 720, 820, 920, 1020...

·t: Πάχος τοιχώματος (mm); 4–50 mm

·L: Τυπικό μήκος κοπής. τυπικά 6m/9m/12m. πολύ μεγάλα μήκη που επιτυγχάνονται μέσω τμηματικής ματίσματος

2. Ανοχές διαστάσεων

1. Ovality: ≤ D/1000

2. Ευθύτητα σώματος στήλης: Εντός L/1000

3. Καθετότητα τελικής όψης: ≤ t/10

II. Μηχανικές ιδιότητες υλικού (Κύριοι βαθμοί: Q235B/Q355B)

Το Q355NL επιλέγεται για εφαρμογές σε χαμηλή θερμοκρασία λόγω της αντοχής του σε κρούσεις σε χαμηλή θερμοκρασία.

III. Βασικές Δομικές Παράμετροι

1. Χαρακτηριστικά διατομής (ανώτερα από τετράγωνους σωλήνες/δοκούς H για το ίδιο βάρος)

· Η ακτίνα περιστροφής είναι ομοιόμορφη προς όλες τις κατευθύνσεις. Καμία διάκριση μεταξύ ισχυρών και αδύναμων αξόνων.

· Συντελεστής αντίστασης ανέμου: μ ≈ 0,8 (έναντι 1,3 για τετράγωνους/ορθογώνιους σωλήνες και 1,5 για δοκούς H). χαμηλό φορτίο ανέμου

1. Πλεονέκτημα συμπίεσης: Υψηλός συντελεστής σταθερότητας αξονικής συμπίεσης. Η φέρουσα ικανότητα υπερβαίνει αυτή των ορθογώνιων υποστυλωμάτων για την ίδια επιφάνεια διατομής

2. Αντίσταση στρέψης: Η πολική ροπή αδράνειας για κυκλικά τμήματα είναι σημαντικά υψηλότερη από ό,τι για μη κυκλικά τμήματα. εξαιρετική σεισμική απόδοση και αντοχή σε έκκεντρα φορτία

IV. Απόδοση συγκόλλησης και NDT (Μη Καταστροφική Δοκιμή).

1. Διαμήκεις/Περιφερειακές συγκολλήσεις (Βαθμός Ι): 100% Δοκιμές Υπερήχων (UT); Συγκολλήσεις βαθμού ΙΙ: 20% επιτόπιος έλεγχος UT.

2. Η αντοχή σε εφελκυσμό συγκόλλησης δεν είναι χαμηλότερη από την τυπική τιμή του βασικού μετάλλου. V. Αντιδιαβρωτικές προδιαγραφές

1. Βαθμός αφαίρεσης σκουριάς με εκτόξευση: Sa2.5 (Εθνικό Πρότυπο).

2. Τυπικό σύστημα επίστρωσης: Primer + Ενδιάμεση στρώση + Τελική επίστρωση. συνολικό πάχος ξηρού φιλμ: 80–160 μm.

3. Γαλβανισμός εν θερμώ: Πάχος επίστρωσης ψευδαργύρου ≥85 μm. σχεδιασμένο για παράκτια διαβρωτικά περιβάλλοντα.

VI. Προδιαγραφές στήλης σωληνοειδούς με πλήρωση σκυροδέματος (CFT).

1. Ποιότητες σκυροδέματος που χρησιμοποιούνται συνήθως για πλήρωση: C30, C40 ή C50.

2. Συνεργική φέρουσα δράση μεταξύ χαλύβδινου σωλήνα και σκυροδέματος. η συνολική αξονική φέρουσα ικανότητα αυξήθηκε κατά 2-3 φορές. χρησιμοποιείται συνήθως σε υπερυψηλές κατασκευές.

VII. Προδιαγραφές εγκατάστασης και σύνδεσης

1. Σύνδεση με φλάντζα: Χρησιμοποιεί μπουλόνια υψηλής αντοχής βαθμού 8.8 ή 10.9.

2. Πλάκα βάσης στήλης: Πάχος πλάκας 16–60 mm. εξοπλισμένο με ενσωματωμένα μπουλόνια αγκύρωσης (M20–M64).
