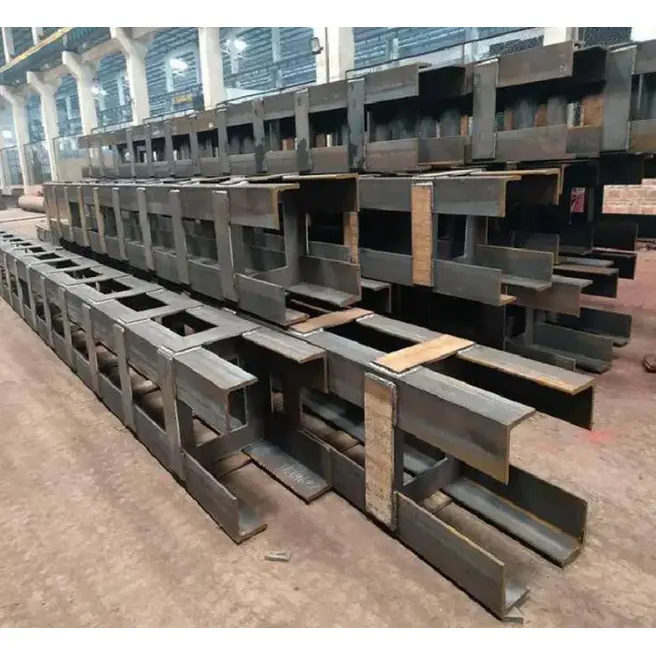

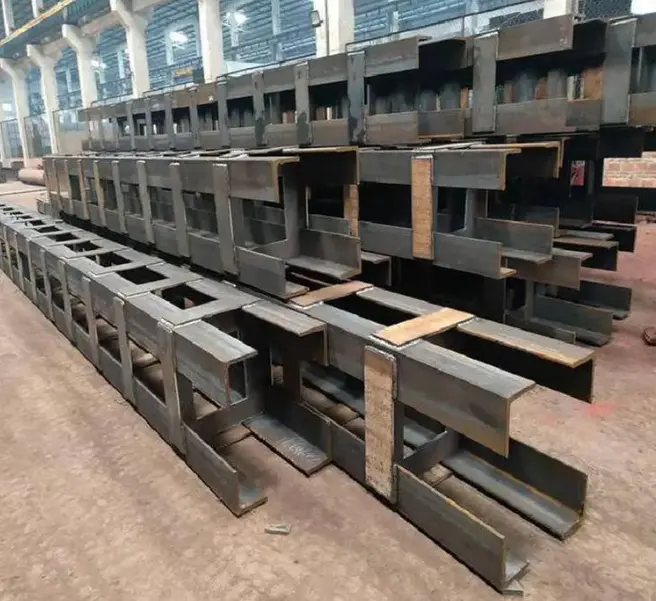

Αυτές οι διαμορφωμένες δομικές χαλύβδινες κολώνες κατασκευάζονται με βάση τα σχέδια κατασκευής, τις πραγματικές διατάξεις του εργοταξίου και τις ειδικές απαιτήσεις φέροντος φορτίου. Χρησιμοποιώντας εθνικά πρότυπα δομικά χαλύβδινα τμήματα και χαλύβδινες πλάκες ως πρώτες ύλες, υποβάλλονται σε μια σειρά εξατομικευμένων διεργασιών—συμπεριλαμβανομένης της κοπής, της κάμψης, της συναρμογής και της συγκόλλησης, της ευθυγράμμισης, της προσάρτησης των πλακών βάσης και των πλακών, της μηχανικής κατεργασίας οπών και της αντιδιαβρωτικής επιφανειακής επεξεργασίας— για τη δημιουργία μη τυποποιημένων, μοναδικού σχήματος υποστυλωτικών στηλών.
1. Βασικός ορισμός
Η διαμορφωμένη δομική χαλύβδινη στήλη αναφέρεται σε ένα κατακόρυφο φέρον μέλος από χάλυβα με διατομή που δεν εμπίπτει στις τυπικές κατηγορίες ορθογώνιων, κυκλικών ή συμβατικών δοκών H. Αυτές οι κολώνες κατασκευάζονται με συγκόλληση πολλαπλών στοιχείων χαλύβδινων πλακών, δομικών τμημάτων ή/και χαλύβδινων σωλήνων. Χρησιμοποιούνται κυρίως σε εφαρμογές όπως γωνίες κτιρίων, κολώνες κρυφών τοίχων, αρχιτεκτονικά χαρακτηριστικά, χώροι μεγάλων ανοιγμάτων και πλαίσια κατοικιών ή δημόσιων κτιρίων, εξισορροπώντας δομικές φέρουσες απαιτήσεις με αρχιτεκτονικές χωρικές και αισθητικές ανάγκες.
2. Κοινές Ταξινομήσεις Διατομής
Σχήμα L (Γωνιακή στήλη): Σχεδιασμένο για γωνίες κτιρίου. αποτελείται από δύο στοιχεία. ταιριάζει σε τοίχους χωρίς να προεξέχει στον εσωτερικό χώρο.
Σχήμα Τ (Στήλη άκρων): Χρησιμοποιείται στη μέση των τοίχων ή κατά μήκος των διαδρόμων. Αποτελείται από τρία στοιχεία. προσφέρει ισορροπημένη κατανομή φορτίου.
Σταυροειδής (Κεντρική στήλη): Χρησιμοποιείται ως στήλη πυρήνα μέσα στο κτίριο. Διαθέτει τέσσερα συμμετρικά στοιχεία. προσφέρει υψηλή αντοχή στο πλευρικό φορτίο και σεισμική απόδοση.
Δικτυωτές στήλες σχήματος Z, σχήματος διαμαντιού και πολλαπλών στοιχείων: Σχεδιασμένες για σύνθετες κατόψεις, μεγάλα ανοίγματα και δομές με πρόβολο.
Στήλες Σύνθετου Σχήματος: Σχηματίζονται με μάτισμα τετράγωνων ή στρογγυλών σωλήνων με διατομές Τ ή δοκούς H. μια βασική επιλογή για εφαρμογές υψηλής ανύψωσης και βαρέως φορτίου. ·Μεταβλητής διατομής / Καμπύλες μη τυποποιημένες κολώνες: Σχεδιασμένο για αρχιτεκτονικό στυλ πρόσοψης και καμπυλωτούς τοίχους κουρτινών. Η διάμετρος ή το πλάτος της στήλης ποικίλλει κατά μήκος.
3. Υλικά και Εφαρμογές
·Βασικά υλικά: Q235B, Q355B (τυποποιημένα έργα). Εφαρμογές σε χαμηλή θερμοκρασία / υψηλές σεισμικές ενέργειες: Q355NL, Q355GJ.
·Βασικά χαρακτηριστικά: Λεπτά πόδια κολόνας, κρυμμένα μέσα στους τοίχους, υψηλή αξιοποίηση του χώρου, υψηλή ακαμψία στις αρθρώσεις και ευέλικτο στυλ.
(I) Σώμα στήλης
1.Κύρια προφίλ ποδιών: Τετράγωνες/κυκλικές κοίλες τομές, διατομές T, διατομές H ή χοντρές χαλύβδινες πλάκες, συναρμολογημένες και συγκολλημένες με βάση το σχέδιο διατομής. τυπικό πάχος ποδιού 8–50 mm. Λόγος ύψους προς πάχος ποδιού ≤ 4 (όριο κωδικού).
2.Εσωτερικό σύστημα ακαμψίας
o Εγκάρσιοι δακτύλιοι/πλάκες ακαμψίας: Αποτρέψτε τον τοπικό λυγισμό. απόσταση που καθορίζεται από το σχεδιασμό του φορτίου.
oΚάθετες νευρώσεις ακαμψίας: Συγκεντρώνονται σε συνδέσεις πολλαπλών σκελών και ζώνες άρθρωσης δοκού-κολώνας για τη διανομή της τάσης.
3.Τμηματική δομή ματίσματος: Πολύ μακριές στήλες κατασκευασμένες σε τμήματα. περιφερειακές συγκολλήσεις άκρων (συγκολλήσεις βαθμού Ι με 100% υπερηχητικό έλεγχο). εργοστασιακή προσυναρμολόγηση ακολουθούμενη από επί τόπου μάτισμα.
1. Πλάκα βάσης στήλης (κάτω άκρο): Τετράγωνη ή ειδικής μορφής χαλύβδινη πλάκα, πάχους 16–60 mm. περιλαμβάνει μπουλόνια αγκύρωσης (M20–M64), νευρώσεις ακαμψίας και πλάκες αγκύρωσης για στερέωση στη βάση από σκυρόδεμα.
2. Επάνω πλάκα στήλης / Τελική πλάκα (επάνω άκρο): Επίπεδη ακραία πλάκα, λοξότμητη ακραία πλάκα ή προσαρμοσμένη πλάκα φλάντζας. διαθέτει προ-τρυπημένες οπές μπουλονιών ή λοξοτμήσεις συγκόλλησης για σύνδεση με κολώνες ανώτερου επιπέδου ή χαλύβδινες δοκούς.
3. Πλάκα τελικού καλύμματος: Σφραγίζει το πάνω και το κάτω μέρος της στήλης για να αποτρέψει την είσοδο νερού και υπολειμμάτων. πλήρως συγκολλημένο για πλήρη σφράγιση.
1. Πλαίσια / πλάκες πλάκας: Προβολικοί κορμοί ή πλάκες σύνδεσης συγκολλημένες στις πλευρές της μη τυποποιημένης στήλης για τη στήριξη χαλύβδινων δοκών, δοκών ή εξαρτημάτων στήριξης. 2. Οι δακτυλιοειδείς ή πλευρικές πλάκες σύνδεσης είναι διατεταγμένες κατά μήκος των εξωτερικών άκρων των σκελών της στήλης, που φιλοξενούν συνδέσεις από χάλυβα πολλαπλών κατευθύνσεων και εξαρτήματα πλαισίωσης τοίχου κουρτινών.
3. Τα διατμητικά στηρίγματα έχουν σχεδιαστεί για κολώνες από χαλύβδινο σωλήνα ειδικού σχήματος με τσιμέντο ή πλήρωση με σκυρόδεμα, ενισχύοντας τη σύνθετη δράση μεταξύ χάλυβα και σκυροδέματος.
1. Αφαίρεση σκουριάς: Πλήρης επιφάνεια αμμοβολή ή αμμοβολή σε βαθμό Sa2.5.
2. Σύστημα επίστρωσης
o Τυπική αντιδιαβρωτική προστασία: Εποξειδικό αστάρι πλούσιο σε ψευδάργυρο + ενδιάμεση επίστρωση + τελική επίστρωση. συνολικό πάχος ξηρού φιλμ: 80–160 μm.
o Περιβάλλοντα υψηλής διάβρωσης (παράκτιο/χημικό): Γαλβανισμός εν θερμώ. πάχος επίστρωσης ψευδαργύρου ≥ 85 μm.
3. Πυρασφάλεια: Εφαρμογή πυράντοχων επικαλύψεων (τύπους λεπτής μεμβράνης ή παχιάς μεμβράνης) σε χώρους με απαιτήσεις πυρασφάλειας.
· Μπουλόνια σύνδεσης: Τυπικά μπουλόνια και μπουλόνια υψηλής αντοχής Grade 8.8/10.9 (για αρμούς δοκού-κολόνας).
· Αναλώσιμα συγκόλλησης: Σύρμα συγκόλλησης και ηλεκτρόδια συμβατά με το βασικό μέταλλο.
· Εξαρτήματα τοποθέτησης, προσωρινές πλάκες σύνδεσης και ωτίδες ανύψωσης (προεγκατεστημένα στο εργοστάσιο).
1. Στήλη από χαλύβδινο σωλήνα με ειδικό σχήμα γεμάτο σκυρόδεμα: Το σώμα της στήλης διαθέτει προδιαμορφωμένες οπές αρμολόγησης και εξαερισμού. Η επιτόπια χύτευση σκυροδέματος C30/C40/C50 ενισχύει σημαντικά τη φέρουσα ικανότητα.
2. Κίονα ειδικού σχήματος με περίβλημα από σκυρόδεμα: Στο εξωτερικό των σκελών των υποστυλωμάτων διατάσσονται διαμήκεις οπλισμοί και συνδετήρες, ακολουθούμενοι από ξυλότυπους και χύτευση σκυροδέματος. παρέχει αντοχή στη φωτιά, στεγανότητα και ενισχυμένη ακαμψία.
3. Δικτυωτή στήλη ειδικού σχήματος: Συναρμολόγηση πολλαπλών χαλύβδινων τμημάτων με πλάκες ράβδου ή κορδόνια. σχεδιασμένο για ελαφριές και μεγάλες εφαρμογές.
1. Κύριο σώμα της ειδικά διαμορφωμένης χαλύβδινης στήλης (συμπεριλαμβανομένων ενισχυτικών, ακραίων πλακών και ωτίδων ανύψωσης).
2. Πλάκες βάσης, επάνω πλάκες, πλάκες φλάντζας και συναφή ενισχυτικά.
3. Μπουλόνια αγκύρωσης, δομικά μπουλόνια και πλάκες στερέωσης.
4. Κορμπέλες, πλάκες σύνδεσης και πλάκες ωτίδας.
5. Έτοιμα εξαρτήματα με πλήρη επίστρωση ή γαλβανισμό.
6. Πιστοποιητικά συμμόρφωσης προϊόντος, προδιαγραφές υλικού, αναφορές επιθεώρησης συγκόλλησης και αρχεία επιθεώρησης διαστάσεων.
· Διατομή: Μη τυπική σύνθετη τομή πολλαπλών άκρων. ταιριάζει σε τοίχους χωρίς να προεξέχουν γωνίες. Οι κυκλικές/τετράγωνες στήλες διαθέτουν τυπικές, συμπαγείς διατομές.
· Διαμόρφωση: Πλάκες σύνδεσης πολλαπλών κατευθύνσεων και πολλαπλά σετ ενισχυτικών διατίθενται στάνταρ σε ειδικά διαμορφωμένες κολώνες. Οι κυκλικές στήλες συνήθως χρησιμοποιούν απλές ακραίες πλάκες και πλάκες βάσης.
· Εφαρμογή: Ειδικά διαμορφωμένες κολώνες εξισορροπούν τις αρχιτεκτονικές χωρικές απαιτήσεις με τη δομική αντοχή. Οι κυκλικές στήλες δίνουν προτεραιότητα στην αξονική φέρουσα φόρτιση, την αντίσταση στρέψης και τη χαμηλή αντίσταση ανέμου.
1. Ευέλικτη Γεωμετρία: Οι διαμορφωμένες δομικές χαλύβδινες κολώνες μπορούν να προσαρμοστούν σε οποιοδήποτε μη τυποποιημένο σχήμα, ταιριάζουν τέλεια με πολύπλοκες αρχιτεκτονικές κατασκευές και γωνιακές θέσεις.
2. Ακριβής φέρουσα φόρτιση: Οι κατασκευές έχουν βελτιστοποιηθεί ώστε να πληρούν συγκεκριμένες απαιτήσεις για έκκεντρη φόρτιση, πλευρικές δυνάμεις και φέροντα φορτίο σε ειδικά σημεία σύνδεσης.
3. Χωρική προσαρμοστικότητα: Κατάλληλο για σενάρια όπου δεν μπορούν να εγκατασταθούν συμβατικές κολώνες, όπως στενοί χώροι, άβολες γωνίες και κλιμακωτά επίπεδα δαπέδου.
4. Μονολιθική Κατασκευή: Προκατασκευασμένη ως ενιαία μονάδα στο εργοστάσιο, εξασφαλίζοντας δομική ακεραιότητα, υψηλή ακαμψία και ανώτερη σταθερότητα.
5. Προσαρμογή κατ' απαίτηση: Τα υλικά, οι διαστάσεις, τα ύψη και τα εξαρτήματα σύνδεσης μπορούν όλα να προσαρμοστούν σε συγκεκριμένα σχέδια.
6. Ευέλικτες εφαρμογές: Ιδανικό για μη τυποποιημένα εργοστασιακά κουφώματα, δημοτικές μεταλλικές κατασκευές, κατασκευές ημιώροφου, στηρίγματα εξοπλισμού και εξειδικευμένες κολώνες για αρχιτεκτονικά χαρακτηριστικά.
1. Ευθυγραμμίζεται με διατάξεις τοίχων. χωρίς προεξέχουσες εσωτερικές κολώνες. Οι στήλες σχήματος L, σχήματος Τ και σταυροειδείς στήλες τοποθετούνται στο ίδιο επίπεδο με διατμητικούς τοίχους ή γεμίζοντας γωνίες τοίχων, εξαλείφοντας τις προεξοχές που καταναλώνουν χρησιμοποιήσιμη επιφάνεια δαπέδου. Αντίθετα, στρογγυλοί σωλήνες, δοκοί H και τετράγωνοι σωλήνες προεξέχουν από την επιφάνεια του τοίχου, παρεμποδίζοντας τις κατόψεις και την τοποθέτηση επίπλων. Οι διαμορφωμένες κολώνες είναι η προτιμώμενη επιλογή για κατοικίες και προκατασκευασμένα δημόσια κτίρια.
2. Φιλοξενεί ακανόνιστες αρχιτεκτονικές μορφές. Ικανό να σχηματίζει καμπύλες, γωνιακές, μεταβλητής διατομής και πολυγωνικές σύνθετες κολώνες, διευκολύνοντας εύκολα καμπυλωτούς τοίχους, μοναδικές προσόψεις και γωνιακές κατασκευές με πρόβολο. Τα τυπικά στρογγυλά, τετράγωνα και δοκάρια H είναι σταθερά, καθιστώντας απαγορευτικά υψηλό το κόστος τροποποίησής τους σε προσαρμοσμένα σχήματα.
3. Βελτιστοποιημένη αξιοποίηση του χώρου. Ενσωματωμένες στον τοίχο, διατηρώντας παράλληλα ισοδύναμη φέρουσα ικανότητα, αυτές οι στήλες εξοικονομούν ωφέλιμη επιφάνεια δαπέδου—προσφέροντας ένα ξεχωριστό πλεονέκτημα για τους προγραμματιστές ακινήτων στη μείωση της κατανομής «κοινού χώρου» (κοινόχρηστοι λόγοι χώρου).
1. Καταμερισμός φορτίου πολλαπλών κατευθύνσεων. Συμβατό με σταυροειδείς διατάξεις όπου συγκλίνουν πολλαπλές δοκοί και με σύνθετες διατομές πολλαπλών άκρων. Οι πρωτεύουσες δοκοί, οι δευτερεύουσες δοκοί και οι διαγώνιες δοκοί μπορούν να συνδεθούν και στις τέσσερις πλευρές. Η φέρουσα απόδοση στους αρμούς δοκού-κολονών είναι ανώτερη από αυτή των απλών στρογγυλών ή τετράγωνων υποστυλωμάτων. Ενώ οι στρογγυλοί σωλήνες επιτρέπουν συνδέσεις δέσμης 360°, είναι δύσκολο να ενσωματωθούν στους εσωτερικούς τοίχους. Οι δοκοί H περιορίζονται σε δύο ορθογώνιες κατευθύνσεις σύνδεσης (ισχυροί και αδύναμοι άξονες).
2. Ισχυρή σεισμική ακεραιότητα: Διαθέτει σχέδιο σύνθετης χαλύβδινης πλάκας πολλαπλών άκρων με πυκνά εσωτερικά ενισχυτικά. Όταν συνδυάζεται με χυτό ή προκατασκευασμένο σκυρόδεμα, σχηματίζει μια ολοκληρωμένη κατασκευή από χάλυβα-σκυρόδεμα που προσφέρει υψηλή πλευρική ακαμψία και εξαιρετική αντοχή στη διάτμηση - παρέχοντας διακριτά πλεονεκτήματα σε ζώνες υψηλής σεισμικής έντασης.
3. Ευέλικτη διατομή και πάχος τοιχώματος: Επιτρέπει τοπικές ρυθμίσεις στο πάχος της πλάκας ή στο πλάτος του σκέλους για τη βελτιστοποίηση της δομικής απόδοσης με βάση τα ποικίλα κατακόρυφα φορτία κατά μήκος του ύψους της στήλης. Αντίθετα, τα κυκλικά ή τετράγωνα κοίλα τμήματα απαιτούν αντικατάσταση ολόκληρου του μέλους για αλλαγή της διαμέτρου, με αποτέλεσμα υψηλότερο κόστος τροποποίησης.
1. Απρόσκοπτη ενσωμάτωση με προκατασκευασμένα και χυτά συστήματα: Τα σκέλη της στήλης μπορούν να ενσωματωθούν εντός των τοίχων, με προεγκατεστημένα ράβδους οπλισμού ή διάτμησης, επιτρέποντας την άμεση έκχυση σκυροδέματος για να σχηματιστεί μια σύνθετη στήλη. Αυτό προσφέρει πολύ μεγαλύτερη ευελιξία από τα συμβατικά συστήματα χαλύβδινων στηλών (όπως χαλύβδινοι σωλήνες γεμισμένοι με σκυρόδεμα ή σκυρόδεμα οπλισμένο με χάλυβα).
2. Λεπτομέρειες σύνδεσης κατ' απαίτηση: Οι πλάκες ωτίδας και τα κορμούς μπορούν να συγκολληθούν ακριβώς στο σημείο που συνδέονται οι δοκοί, χωρίς να περιορίζονται από το σχήμα της διατομής της στήλης. Τα κυκλικά ή τετράγωνα τμήματα απαιτούν πιο περίπλοκη επεξεργασία, όπως η τοποθέτηση κολάρων σύσφιξης ή κοπής οπών.
3. Ευέλικτη τμηματοποίηση: Διευκολύνει τις εύκολες μεταβάσεις διαμέτρου μεταξύ υψηλών και χαμηλών επιπέδων για την προσαρμογή διαφορετικών φορτίων δαπέδου. Οι διαστάσεις της διατομής μπορούν να ρυθμιστούν από δάπεδο προς όροφο χωρίς να χρειάζεται να αλλάξετε τις προδιαγραφές του κύριου υλικού για ολόκληρη τη στήλη.
1. Κρυφή δομή: Η κολόνα είναι κρυμμένη μέσα στον τοίχο, με αποτέλεσμα μια καθαρή εξωτερική πρόσοψη χωρίς εκτεθειμένη χαλύβδινη κατασκευή. Οι κυκλικές και τετράγωνες στήλες είναι συνήθως εκτεθειμένες —συχνά χρησιμοποιούνται σε τοπία ή στάδια— και δεν μπορούν να κρυφτούν.
2. Αταίριαστο για γωνίες και μοναδικές γεωμετρίες: Ιδανικό για γωνίες κτιρίου, άκρες με ανοιχτόχρωμα φρεάτια και ακανόνιστες τοποθεσίες κλιμακοστασίων όπου μόνο κολώνες σε σχήμα L ταιριάζουν στη διάταξη. Οι συμβατικοί τύποι στηλών είναι συχνά ακατάλληλοι για αυτές τις διαμορφώσεις.
Δυνατά σημεία
Έργα διατμητικής τοιχοποιίας κατοικιών και προκατασκευασμένων: Εξοικονομεί εργατικό δυναμικό και υλικά σε έργα πολιτικού (σοβατισμός και δευτερεύοντα δομικά στοιχεία), με αποτέλεσμα χαμηλότερο συνολικό κόστος. εξαλείφει την ανάγκη για ακριβή προσαρμοσμένη επένδυση ή διακοσμητικό περίβλημα για πολύπλοκα σχήματα.
Αδυναμίες
Αυτόνομες εξωτερικές κολώνες ή ανοιχτοί χώροι μεγάλων ανοιγμάτων: Το κόστος υλικού και κατασκευής είναι υψηλότερο από αυτό των κυκλικών κοίλων τμημάτων, καθιστώντας τα λιγότερο οικονομικά σε αυτές τις συγκεκριμένες εφαρμογές.
· Στήλες από χάλυβα διατομής H: Τυποποιημένα πλαίσια, βιομηχανικές εγκαταστάσεις ανοιχτής διαρρύθμισης.
· Στήλες κυκλικού κοίλου τμήματος (CHS): Χώροι εκδηλώσεων μεγάλου ανοίγματος, πανύψηλες στήλες, κατασκευές εξωτερικών τοπίων.
· Στήλες τετράγωνης κοίλης διατομής (SHS): Κανονικά πλαίσια μικρής κλίμακας, απλά στηρίγματα.
· Χαλύβδινες κολώνες κατά παραγγελία: Προκατασκευασμένες οικιστικές μονάδες, κατασκευές διάτμησης, ακανόνιστα αρχιτεκτονικά σχέδια, κρυφές γωνιακές κολώνες.
1. Επαληθεύστε την ποιότητα του υλικού κατά την παράδοση του πιάτου. ισοπεδώστε και ισοπεδώστε τις χαλύβδινες πλάκες Q235B/Q355B.
2. Κόψτε εξαρτήματα (κύρια/δευτερεύουσες πλάκες φλάντζας, ενισχυτικά, πλάκες βάσης, πλάκες σύνδεσης) σε αναπτυγμένες διαστάσεις χρησιμοποιώντας μηχανές κοπής με φλόγα CNC ή πλάσμα. εκτελέστε λοξότμηση άκρων ταυτόχρονα.
3. Επιτρέψτε τη συρρίκνωση της συγκόλλησης. χρησιμοποιήστε πρότυπα για διάταξη και κοπή ακανόνιστων ή μη τυποποιημένων εξαρτημάτων.
Τρίψτε τις άκρες και τις γωνίες μικρών εξαρτημάτων (σκληρυντικά, πλάκες σύνδεσης) για να αφαιρέσετε τα γρέζια. σημειώστε γραμμές διάταξης σε μέρη που απαιτούν ενσωματωμένα μπουλόνια διάτμησης.
1. Ρύθμιση εξειδικευμένων εξαρτημάτων/εξαρτημάτων συναρμολόγησης. Καθορίστε δεδομένα τοποθέτησης με βάση τον τύπο της διατομής (L, T, σταυροειδές ή πολυγωνικό).
2. Τοποθετήστε τις κύριες πλάκες φλάντζας και ασφαλίστε με σφιγκτήρες. έλεγχος της απόστασης της φλάντζας, της κατακόρυφης θέσης και των διαστάσεων διατομής.
3. Τοποθετήστε εσωτερικά εγκάρσια ενισχυτικά και κάθετες νευρώσεις στην κοιλότητα σε στρώσεις. ασφαλίστε προσωρινά με συγκολλήσεις.
Συγκεντρώστε ακανόνιστες στήλες μεταβλητής τομής σε τμήματα. προσυναρμολογήστε τα μεταβατικά τμήματα (με διαφορετικά πλάτη) ξεχωριστά.
1. Πραγματοποιήστε συγκόλληση πολλαπλών περασμάτων πλήρους διείσδυσης στις κύριες ραφές χρησιμοποιώντας συγκόλληση με υποβρύχιο τόξο (SAW) ή συγκόλληση με θωράκιση αερίου CO2.
2. Δώστε προτεραιότητα στη συγκόλληση με ηλεκτροσκωρία για εσωτερικές κλειστές νευρώσεις.
3. Ταξινομήστε τις συγκολλήσεις σε ζώνες σύνδεσης δοκού-κολώνας ως Βαθμού I. επισημάνετε ολοκληρωμένες συγκολλήσεις για επακόλουθες μη καταστροφικές δοκιμές (NDT).
Σωστή συστροφή που προκαλείται από συγκόλληση και πλευρική κλίση χρησιμοποιώντας συνδυασμό θέρμανσης με φλόγα και μηχανικά εργαλεία. έλεγχος ευθύτητας στήλης και γεωμετρικών ανοχών διατομής. εξαλείφει την παραμόρφωση που προκαλείται από τάσεις συγκόλλησης.
Μηχανή και τα δύο άκρα της στήλης χρησιμοποιώντας φρεζάρισμα με όψη ή φρεζάρισμα τύπου δαπέδου για να εξασφαλιστεί η επιπεδότητα και η καθετότητα. για κολώνες συνδεδεμένες με φλάντζα, οπές μπουλονιών μηχανής και αρμούς ράβδου (λαγοί). VII. Συναρμολόγηση και συγκόλληση εξαρτημάτων
1. Συναρμολογήστε και συγκολλήστε πλάκες βάσης και επάνω πλάκες προσαρμοσμένου σχήματος στον άξονα της στήλης. συγκολλήστε πλήρως ταιριαστά ενισχυτικά στις πλάκες βάσης.
2. Τοποθετήστε και συγκολλήστε εξωτερικά κορνίζες, ελάσματα ωτίδας και πλάκες σύνδεσης για πρωτεύουσες και δευτερεύουσες δοκούς σύμφωνα με τις συντεταγμένες σχεδίασης.
3. Προεξοχές ανύψωσης συγκολλήσεων.
Χρησιμοποιήστε μηχανές διάτρησης CNC για να ανοίξετε οπές για μπουλόνια υψηλής αντοχής και μπουλόνια αγκύρωσης, διασφαλίζοντας ότι η ακρίβεια των οπών πληροί τα πρότυπα.
Εκτελέστε 100% υπερήχους (UT) σε συγκολλήσεις Βαθμού Ι. διενεργούν δειγματοληπτικές επιθεωρήσεις σε συγκολλήσεις βαθμού ΙΙ σύμφωνα με τις προδιαγραφές· επανεπεξεργαστείτε και επιθεωρήστε ξανά τυχόν μη συμμορφούμενες συγκολλήσεις.
Εκτελέστε ολική εκτόξευση σε βαθμό Sa2,5. εφαρμόστε τυπικό εποξειδικό αστάρι πλούσιο σε ψευδάργυρο, ενδιάμεση επίστρωση και τελική επίστρωση. Εφαρμόστε πυροσβεστική επίστρωση σε καθορισμένες ζώνες πυροπροστασίας. εφαρμόστε γαλβανισμό εν θερμώ όπου το απαιτούν οι περιβαλλοντικές συνθήκες.
Επισημάνετε εξαρτήματα με αριθμούς αξόνων, επίπεδα δαπέδου και προσανατολισμό εγκατάστασης. διεξαγωγή ολοκληρωμένων επιθεωρήσεων διαστάσεων, συγκολλήσεων και αντιδιαβρωτικής προστασίας· έκδοση τεκμηρίωσης διασφάλισης ποιότητας και συσκευασίας για αποστολή.
1. Καμπύλες στήλες σε σχήμα μεταβλητής τομής: Σχηματίστε καμπύλες πλάκες χρησιμοποιώντας γωνίες κάμψης. πραγματοποιήστε δοκιμαστική συναρμολόγηση σε τμήματα πριν από την τελική συγκόλληση κλεισίματος.
2. Στήλες από οπλισμένο σκυρόδεμα σε σχήμα χάλυβα: Προεγκαταστήστε διατμητικά στηρίγματα στο εξωτερικό του υποστυλώματος. εφεδρικές οπές για αρμολόγηση και εξαερισμό.
3. Πολυμελείς δικτυωτές στήλες: Συναρμολογήστε τα κύρια μέλη με πλάκες ράβδου ή ράβδους κορδονιών σε τμήματα. αποστολή σε τμήματα για επιτόπια συναρμολόγηση.
1. Στήλες CHS: Έλαση πλακών ακολουθούμενη από συγκόλληση περιφερειακής ραφής. Σχηματισμένες στήλες: Συναρμολόγηση πολλαπλών πλακών, μορφοποίηση με βάση το γόνατο και πολυάριθμες νευρώσεις ακαμψίας.
2. Στήλες CHS: Απλή στροφή στην τελική όψη. Σχηματισμένες στήλες: Πολλαπλές ακανόνιστες ακραίες όψεις που απαιτούν εκτεταμένο φρεζάρισμα στην τελική όψη.
1. Κοινά σχήματα διατομής: καμπύλες στήλες σε σχήμα L, σχήματος Τ, σταυροειδείς, πολυγωνικές σύνθετες και μεταβλητής διατομής. Πάχος φλάντζας/πλάκας ιστού: 8–60 mm. πλάτος ενός άκρου: 100–600 mm.
2. Ανοχές τελικού προϊόντος
· Ευθύτητα στήλης: ≤L/1000;
· Απόκλιση διαστάσεων διατομής: ±2–3 mm.
· Καθετότητα τελικής όψης: ≤1/10 του πάχους του άκρου.
3. Μήκος ενός τμήματος: Τυπικό 9 m/12 m; τμηματοποιημένη σύνδεση που χρησιμοποιείται για πολύ ψηλές στήλες.
Κύρια υλικά: Q235B, Q355B.
|
Βαθμός |
Ισχύς απόδοσης |
Αντοχή εφελκυσμού |
Σενάρια εφαρμογής |
|
Q235B |
≥235MPa |
375 ~ 500 MPa |
Ενσωματωμένα μέρη για κτίρια κατοικιών από τούβλα-μπετόν, κουφώματα χαμηλού ύψους |
|
Q355B |
≥355MPa |
470 ~ 630 MPa |
Πολυώροφα κτίρια, αντισεισμικά κτίρια, κουφώματα βαρέως φορτίου |
Σημείωση: Το Q355NL συνιστάται για έργα χαμηλής θερμοκρασίας με κατάλληλη απόδοση κρούσης χαμηλής θερμοκρασίας.
1. Χαρακτηριστικά ακαμψίας: Σύνθετο τμήμα πολλαπλών άκρων. Οι ροπές αδράνειας στις κατευθύνσεις Χ και Υ μπορούν να ρυθμιστούν με ευελιξία μεταβάλλοντας το πλάτος του άκρου και το πάχος της πλάκας. ανώτερη πλευρική και διατμητική αντοχή σε σύγκριση με τις τυπικές τετράγωνες κοίλες τομές (SHS) ή δοκούς H. κατάλληλο για ενσωμάτωση με διατμητικούς τοίχους.
2. Σεισμική απόδοση: Διαθέτει εσωτερικές διαμήκεις και εγκάρσιες νευρώσεις ακαμψίας. υψηλή ακαμψία της άρθρωσης? εξαιρετικά κατάλληλο για ζώνες υψηλής σεισμικής έντασης. μπορεί να εγκιβωτιστεί σε σκυρόδεμα για να σχηματίσει κολώνες από οπλισμένο με χάλυβα, υπερδιπλασιάζοντας τη φέρουσα ικανότητα.
3. Προσαρμοστικότητα: Επιτρέπει την τοπική διακύμανση στο πάχος του τοιχώματος και στο πλάτος των άκρων. Η διατομή μπορεί να ρυθμιστεί κατά μήκος του ύψους της στήλης όπως απαιτείται. προσφέρει σημαντικά οικονομικά πλεονεκτήματα για κατασκευές με βαρύτερα φορτία στους επάνω ορόφους και ελαφρύτερα φορτία στους κάτω ορόφους.
4. Αντοχή στον άνεμο: Καμία έκθεση όταν είναι ενσωματωμένη σε τοίχους (αμελητέα φορτίο ανέμου). για εκτεθειμένες μη τυποποιημένες κολώνες, η αντίσταση στον αέρα είναι υψηλότερη από αυτή των κυκλικών σωλήνων αλλά χαμηλότερη από αυτή των δοκών H.
1. Αρμοί δοκού-κολώνας και συγκολλήσεις πρωτογενούς συναρμογής: Συγκολλήσεις βαθμού Ι. 100% δοκιμή υπερήχων (UT).
2. Δευτερεύουσες συγκολλήσεις νευρώσεων: Συγκολλήσεις βαθμού II. 20% τυχαία επιθεώρηση μέσω UT. Οι μηχανικές ιδιότητες συγκόλλησης ταιριάζουν ή υπερβαίνουν αυτές του βασικού μετάλλου.
1. Βαθμός αφαίρεσης σκουριάς: Συνολική αμμοβολή σε Sa2.5.
2. Τυπική επίστρωση: Εποξειδικό αστάρι πλούσιο σε ψευδάργυρο + ενδιάμεση επίστρωση οξειδίου του σιδήρου με εποξειδικό μίξο + τελική επίστρωση. συνολικό πάχος ξηρού φιλμ: 80–160 μm.
3. Παράκτια αντιδιαβρωτική: Γαλβανισμός εν θερμώ ≥85 μm.
4. Πυρασφάλεια: Αξιολόγηση πυραντίστασης 1–3 ωρών με χρήση συμβατών διογκωμένων επιβραδυντικών πυρκαγιάς λεπτής μεμβράνης ή παχιάς μεμβράνης.
1. Πλάκα βάσης στήλης: Πλάκα προσαρμοσμένου σχήματος (πάχος 16–60 mm) με μπουλόνια αγκύρωσης M20–M64.
2. Σύνδεση δοκού με κολόνα: Βίδες υψηλής αντοχής βαθμού 8.8/10.9.
3. Σύνθετη κολόνα χάλυβα-σκυροδέματος: Διατμητικά καρφιά Φ19 συγκολλημένα στο εξωτερικό του υποστυλώματος για ενίσχυση της αντοχής συγκόλλησης μεταξύ χάλυβα και σκυροδέματος.
Περίβλημα από σκυρόδεμα (εσωτερικό/εξωτερικό): Τυπικά ποιότητες C30, C40 ή C50. Το σώμα της στήλης περιλαμβάνει προδιαμορφωμένες οπές αρμολόγησης και εξαερισμού.
· Στήλη κυκλικής κοίλης διατομής (CHS): Ισότροπες ιδιότητες, χαμηλή αντίσταση ανέμου, κατάλληλη για εκτεθειμένες κατασκευές μεγάλου ανοίγματος.
· Χάλυβας διατομής H: Διακεκριμένοι ισχυροί και αδύναμοι άξονες, στάνταρ για κουφώματα βιομηχανικών εργοστασίων.
· Σχηματισμένη δομική χαλύβδινη στήλη: Εύκαμπτη διατομή, κρυφή εντός των τοίχων, ρυθμιζόμενη αμφίδρομη ακαμψία, εξειδικευμένη για προκατασκευασμένες κατασκευές κατοικιών.
