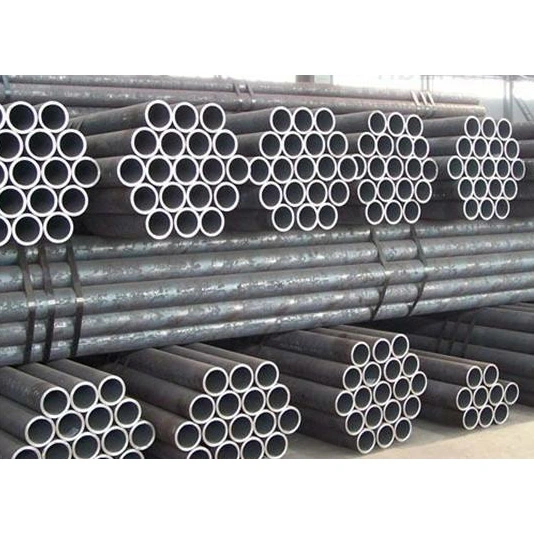

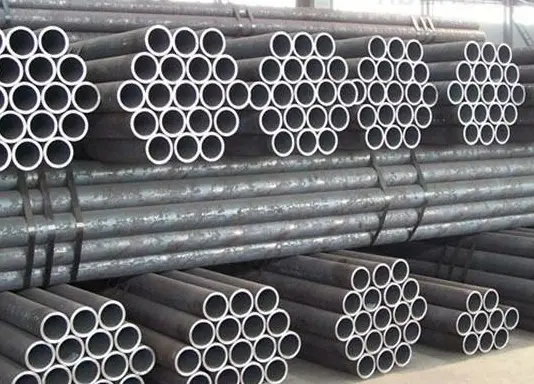

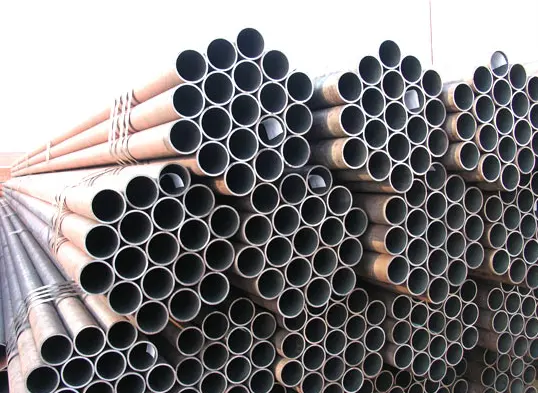

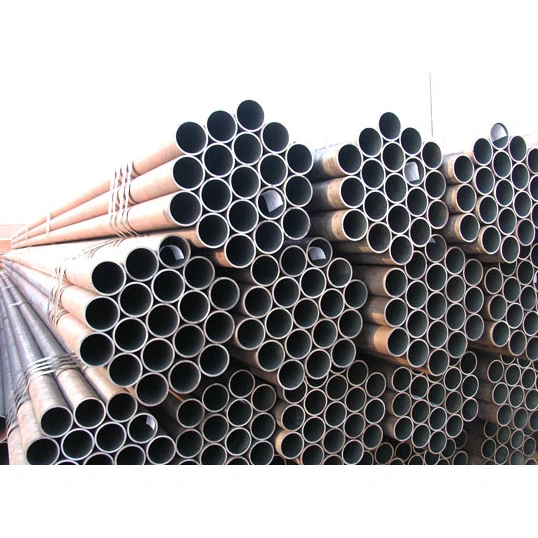

Κυκλικοί δομικοί χαλύβδινοι σωλήνες χωρίς ραφή

Ως αξιόπιστος Κινέζος κατασκευαστής και προμηθευτής ενιαίας στάσης δομικών στοιχείων από χάλυβα, η HAISHENG προσφέρει κυκλικούς σωλήνες από χάλυβα χωρίς ραφή από το απόθεμα. Αυτοί οι σωλήνες σχηματίζονται από συμπαγή μπιγιέτα μέσω διεργασιών όπως η θερμή έλαση και η κρύα έλξη, με αποτέλεσμα μια ομοιογενή, ενιαία δομή. Συμμορφώνονται με πρότυπα όπως GB/T 8163 και GB/T 6479, με κοινές ποιότητες υλικών που περιλαμβάνουν 20# και Q355B.

Ποια είναι τα χαρακτηριστικά των κυκλικών δομικών χαλύβδινων σωλήνων χωρίς ραφή;

I. Μηχανικά και δομικά χαρακτηριστικά

1. Σχηματίζεται μέσω ενσωματωμένης έλασης και διάτρησης χωρίς ραφές συγκόλλησης. το τοίχωμα του σωλήνα διαθέτει ομοιόμορφη, πυκνή μικροδομή και σταθερή πανκατευθυντική φέρουσα ικανότητα. Ξεπερνούν κατά πολύ τους συγκολλημένους σωλήνες όσον αφορά την αντοχή σε υψηλή πίεση, την ανοχή σε υψηλή θερμοκρασία και την αντοχή στην κόπωση.

2. Εξαιρετικές δυνατότητες σφράγισης και πίεσης, με εξαιρετική αντοχή σε διαρροές και σκάσιμο, καθιστώντας τα κατάλληλα για συνεχείς, μακροχρόνιες λειτουργίες υπό πίεση.

3. Λείες εσωτερικές και εξωτερικές επιφάνειες, ομοιόμορφο πάχος τοιχώματος και υψηλή δομική ακαμψία. ικανό να αντέχει πολύπλοκες καταπονήσεις όπως τάση, συμπίεση, κάμψη και στρέψη.

II. Πλεονεκτήματα κατασκευής και απόδοσης

1. Διατίθεται σε ποικιλίες θερμής έλασης και ψυχρής έλξης: οι σωλήνες θερμής έλασης είναι κατάλληλοι για μεγάλες διαμέτρους, χοντρούς τοίχους και εφαρμογές σε υψηλή θερμοκρασία. Οι σωλήνες ψυχρής έλξης προσφέρουν υψηλή ακρίβεια διαστάσεων και ανώτερη ποιότητα επιφάνειας, καθιστώντας τους ιδανικούς για μηχανήματα ακριβείας και σωληνώσεις μικρής διαμέτρου.

2. Μεγάλη γκάμα επιλογών υλικού. Θερμικές επεξεργασίες όπως σβήσιμο και σκλήρυνση ή κανονικοποίηση μπορούν να εφαρμοστούν για περαιτέρω ενίσχυση της αντοχής και της σκληρότητας, καθιστώντας τις κατάλληλες για σενάρια βαρέως φορτίου και κυκλικής φόρτισης.

3. Εξαιρετική απόδοση υψηλής και χαμηλής θερμοκρασίας με ευρύ φάσμα θερμοκρασιών λειτουργίας. ανθεκτικό σε εύθραυστα σπασίματα σε χαμηλές θερμοκρασίες.

III. Χαρακτηριστικά Επεξεργασίας και Εφαρμογής

1. Κατάλληλο για κοπή, στροφή, κύλιση νημάτων, κάμψη, συγκόλληση και θερμική επεξεργασία. Η εξαιρετική ικανότητα κατεργασίας τα καθιστά ιδανικά για την παραγωγή μηχανικών εξαρτημάτων και εξαρτημάτων σωλήνων ακριβείας. 2. Ευέλικτες μέθοδοι σύνδεσης: υποστηρίζει συνδέσεις με φλάντζα, σπειρώματα, συγκολλημένες και συμπιεστικές συνδέσεις για την κάλυψη των διαφόρων απαιτήσεων βιομηχανικής συναρμολόγησης.

3. Μπορούν να υποβληθούν σε επεξεργασίες όπως γαλβανισμός, αντιδιαβρωτική επίστρωση και παθητικοποίηση για ενίσχυση της αντοχής στη διάβρωση, καθιστώντας τα κατάλληλα για πολύπλοκα περιβάλλοντα λειτουργίας.

IV. Χαρακτηριστικά Προμηθειών και Κόστους

1. Οι σύνθετες διαδικασίες παραγωγής και η σχετικά χαμηλή παραγωγική ικανότητα έχουν ως αποτέλεσμα υψηλότερες τιμές σε σύγκριση με συγκολλημένους χαλύβδινους σωλήνες των ίδιων προδιαγραφών.

2. Περιορισμένο απόθεμα υψηλής ποιότητας ή ειδικών προδιαγραφών. Ορισμένα μη τυποποιημένα μεγέθη απαιτούν προσαρμοσμένη κατασκευή, γεγονός που οδηγεί σε μεγαλύτερους χρόνους παράδοσης.

V. Περιορισμοί στη χρήση

1. Ενώ οι κυκλικοί δομικοί χαλύβδινοι σωλήνες χωρίς συγκόλληση προσφέρουν εξαιρετική συνολική απόδοση, είναι βαρύτεροι και απαιτούν περισσότερο υλικό από συγκολλημένους σωλήνες των ίδιων προδιαγραφών, με αποτέλεσμα χαμηλότερη σχέση κόστους-αποτελεσματικότητας για τυπικές εφαρμογές πολιτικού περιβάλλοντος χαμηλής πίεσης και θερμοκρασίας περιβάλλοντος.

2. Χρησιμοποιείται κυρίως σε κρίσιμες βιομηχανικές εφαρμογές που περιλαμβάνουν υψηλή πίεση, υψηλές θερμοκρασίες ή επικίνδυνες συνθήκες. γενικά δεν χρησιμοποιείται για βοηθητικά εξαρτήματα χαμηλού φορτίου όπως τυπικά ικριώματα ή απλά προστατευτικά κιγκλιδώματα.

Χρήσεις και Πεδίο Εφαρμογής

I. Βασικές Χρήσεις

1. Μεταφορά υγρού υψηλής πίεσης

Μεταφορά νερού υψηλής πίεσης, ατμού, πεπιεσμένου αέρα, λαδιού, αερίου και χημικών μέσων. η απρόσκοπτη φύση και οι ανώτερες δυνατότητες στεγανοποίησης εξαλείφουν τους κινδύνους διαρροής.

2. Θερμική και σωληνώσεις λέβητα

Χρησιμοποιείται για τοιχώματα νερού λέβητα, υπερθερμαντήρες, κεφαλές και δίκτυα κεντρικών θερμικών σωληνώσεων, ικανά να αντέχουν σε συνθήκες υψηλής θερμοκρασίας και υψηλής πίεσης.

3. Χημική βιομηχανία και κατασκευή συστατικών δοχείων πίεσης

Ακροφύσια αντιδραστήρων, δέσμες σωλήνων εναλλάκτη θερμότητας, σωληνώσεις χημικών διεργασιών και γραμμές ανθεκτικές στη διάβρωση κατάλληλες για πολύπλοκα χημικά περιβάλλοντα.

4. Κατασκευή μηχανικών εξαρτημάτων

Υδραυλικοί κύλινδροι, πνευματικοί κύλινδροι, δακτύλιοι, τεμάχια μηχανικής κατεργασίας ακριβείας, κινητήριοι άξονες και φέροντα σωληνωτά εξαρτήματα για μηχανήματα κατασκευής.

5. Μηχανική πετρελαίου, φυσικού αερίου και ενέργειας

Γραμμές εξόρυξης και μεταφοράς πετρελαίου και φυσικού αερίου, αγωγοί συγκέντρωσης και βοηθητικές σωληνώσεις για γεώτρηση και εξόρυξη κοιτασμάτων πετρελαίου.

6. Δομικά στοιχεία από χάλυβα βαρέως τύπου

Στήλες κυκλικών σωλήνων υψηλής πίεσης, δοκοί βαρέως τύπου, στηρίγματα φέροντος εξοπλισμού και φέροντα σωληνωτά εξαρτήματα για μεγάλα μηχανήματα.

7. Σωληνώσεις για εξειδικευμένες συνθήκες λειτουργίας

Σωληνώσεις χαμηλής θερμοκρασίας, σωληνώσεις κρυογονικού εξοπλισμού, γραμμές μεταφοράς εύφλεκτων ή εκρηκτικών μέσων και σωληνώσεις πυρόσβεσης υψηλής πίεσης.

II. Πεδίο εφαρμογής

1. Ισχύς και Θερμική Ενέργεια: Σωληνώσεις λεβήτων, δίκτυα διανομής ατμού και βοηθητικές σωληνώσεις για εξοπλισμό παραγωγής ηλεκτρικής ενέργειας σε σταθμούς θερμικής και συμπαραγωγής ηλεκτροπαραγωγής.

2. Πετροχημική βιομηχανία: Αγωγοί διεργασίας, γραμμές συλλογής και μεταφοράς και εξαρτήματα σωληνώσεων για εξοπλισμό αντίδρασης σε διυλιστήρια, χημικές μονάδες και κοιτάσματα πετρελαίου/φυσικού αερίου.

3. Βαρέα Μηχανήματα: Εξαρτήματα σωληνώσεων ακριβείας και εξαρτήματα άξονα για υδραυλικό εξοπλισμό, μηχανήματα κατασκευής, εργαλειομηχανές και κατασκευή οχημάτων.

4. Δημοτική Πυροπροστασία: Πυροσβεστικά δίκτυα αστικών σωληνώσεων υψηλής πίεσης και βιομηχανικά συστήματα ύδρευσης υψηλής πίεσης.

5. Αρχιτεκτονικές Μεταλλικές Κατασκευές: Φέροντες σωλήνες στηλών και κύρια δομικά μέλη για βιομηχανικές εγκαταστάσεις βαρέως τύπου, στάδια και δικτυώματα μεγάλης κλίμακας.

6. Ναυπηγική και αεροδιαστημική: Σωληνώσεις θαλάσσιας πρόωσης, υδραυλικά συστήματα και σωλήνες ακριβείας για αεροδιαστημικές εφαρμογές.

7. Ψύξη και Κρυογονική: Ψυκτικές εγκαταστάσεις αποθήκευσης, κρυογονικός εξοπλισμός και αγωγοί για τη μεταφορά υγρού αζώτου ή υγρού οξυγόνου.

III. Διακρίσεις Επιλογής

· Σωλήνες χωρίς ραφή θερμής έλασης: Κυρίως μεγάλης διαμέτρου και παχιού τοιχώματος. χρησιμοποιείται συνήθως για κεντρικούς αγωγούς υψηλής θερμοκρασίας και υψηλής πίεσης και μεγάλα φέροντα δομικά εξαρτήματα.

· Σωλήνες χωρίς συγκόλληση ψυχρής έλξης: Χαρακτηρίζονται από μικρότερες διαμέτρους, υψηλή ακρίβεια διαστάσεων και λείες επιφάνειες. χρησιμοποιείται συνήθως για μηχανήματα ακριβείας, σωληνώσεις οργάνων και υδραυλικά εξαρτήματα.

Παράμετροι απόδοσης κυκλικών δομικών χαλύβδινων σωλήνων χωρίς ραφή

I. Εκτελεστικά πρότυπα (συνήθως χρησιμοποιούμενα)

·GB/T 8162: Σωλήνες από χάλυβα χωρίς ραφή για δομικούς σκοπούς

·GB/T 8163: Σωλήνες από χάλυβα χωρίς ραφή για μεταφορά υγρών

·GB 3087: Χαλύβδινοι σωλήνες χωρίς ραφή για λέβητες χαμηλής και μέσης πίεσης

·GB 5310: Ατσάλινοι σωλήνες χωρίς ραφή για λέβητες υψηλής πίεσης

·GB 9948: Σωλήνες από χάλυβα χωρίς ραφή για πυρόλυση πετρελαίου

II. Προδιαγραφές Διαστάσεων

1) Εύρος εξωτερικής διαμέτρου (D)

·Θερής έλασης: 219–1200 mm (Κοινά μεγέθη: 57, 76, 89, 108, 159, 219, 273, 325)

·Ψυχρή έλξη / Ψυχρή έλαση: 6–219 mm (Κοινά μεγέθη σωλήνων ακριβείας: 16, 20, 25, 32, 38, 42, 48)

2) Εύρος πάχους τοιχώματος (t)

·Θερμή έλαση: ≥3 mm; το μέγιστο πάχος μπορεί να υπερβαίνει τα 100 mm

· Ψυχρή έλξη: 0,5–10 mm

3) Μήκος

·Θερής έλασης: 6–12 m (Τυπικά 9–12 m)

· Ψυχρή έλξη: 2–6 μ. διαθέσιμα σταθερά μήκη

4) Ανοχές διαστάσεων (Τυπικές)

·Εξωτερική διάμετρος: ±0,5 mm ή ±1% (όποιο είναι πιο αυστηρό)

· Πάχος τοιχώματος: +15% / −12,5%

·Σωλήνα ακριβείας ψυχρής έλξης: Ανοχή OD έως ±0,05 mm. πάχος τοιχώματος ±0,05 mm

5) Θεωρητικό βάρος (kg/m)

W=(D−t)×t×0,02466

III. Παράμετροι μηχανικής ιδιότητας (Θερμοκρασία περιβάλλοντος, τυπικοί βαθμοί)

1) Σωλήνες από ανθρακούχο χάλυβα (βαθμοί 10#, 20#)

Βαθμός 10#:

Αντοχή εφελκυσμού (Rm): ≥335 MPa

Ισχύς διαρροής (ReL): ≥205 MPa

Επιμήκυνση μετά από κάταγμα (Α): ≥24%

Βαθμός 20# (Πιο κοινό):

Rm: 410–550 MPa

ReL: ≥245 MPa MPaA: ≥25%

2) Χάλυβας χαμηλής κραματοποίησης υψηλής αντοχής (Q345B/Q355B)

·Rm: 470–630 MPa

·ReL: ≥345 MPa

·Α: ≥20%

3) Κοινοί τύποι λέβητα/υψηλής πίεσης (20G, 15CrMoG, 12Cr1MoV)

·20G: Rm 410–550 MPa, ReL ≥245 MPa

·15CrMo: Rm 440–640 MPa, ReL ≥295 MPa

4) Σκληρότητα (HB)

·20#, Q345: Περίπου. 137–197 HB

·Κραματοποιημένος και σκληρυμένος χάλυβας: 200–280 HB

IV. Παράμετροι πίεσης και θερμοκρασίας

1) Πίεση εργασίας (εμπειρικές τιμές, 20#/GB/T8163)

·Θερμοκρασία περιβάλλοντος: ≤10 MPa (100 bar)

·Σωλήνας λέβητα (20G): ≤16 MPa

·Λέβητας υψηλής πίεσης (12Cr1MoV): Έως 25 MPa+

2) Εφαρμόσιμη θερμοκρασία

·Γενικός σωλήνας υγρού (20#): −20 έως 350°C

·Σωλήνας λέβητα (20G): ≤450°C

·Κραμά ανθεκτικό στη θερμότητα (15CrMo/12Cr1MoV): ≤550–580°C

·Χάλυβας χαμηλής θερμοκρασίας (Q345D): Χρησιμοποιείται στους -40°C

3) Υδροστατική πίεση δοκιμής (τυπική)

·GB/T8163: P=2⋅σ⋅t/D (σ = 60% της καθορισμένης ισχύος διαρροής); τυπικά 6–10 MPa, διατηρούνται για 10–30 δευτερόλεπτα

V. Φυσικές ιδιότητες (κατά προσέγγιση σε θερμοκρασία περιβάλλοντος)

·Πυκνότητα: 7,85 g/cm³

·Μέτρο ελαστικότητας: 2,06×105 MPa

·Αναλογία Poisson: 0,3

·Θερμική αγωγιμότητα: Περίπου. 45 W/(m·K)

· Συντελεστής γραμμικής διαστολής: περ. 12 × 10-6 /°C

VI. Διαδικασία Κατασκευής και Ποιότητα Επιφανειών

· Χωρίς ραφή (χωρίς ραφές συγκόλλησης). ομοιόμορφη μικροδομή? απαλλαγμένο από αδυναμίες αντοχής που σχετίζονται με ραφές συγκόλλησης

· Ψυχρή έλξη: φινίρισμα λείας επιφάνειας (Ra 3,2–12,5 μm). υψηλή ακρίβεια διαστάσεων

· Θερμής έλασης: βαριά επιφανειακή κλίμακα. Ακρίβεια χαμηλότερης διάστασης. χαμηλότερο κόστος
