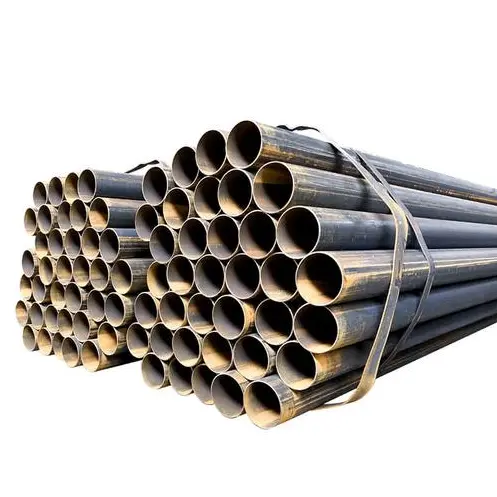

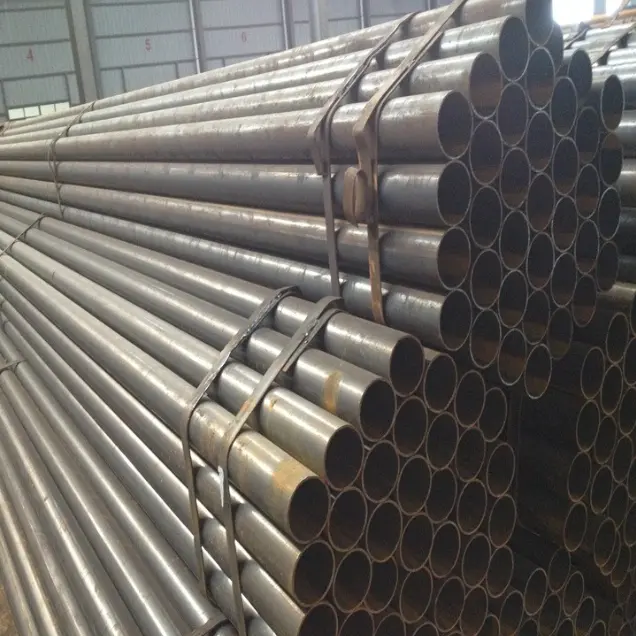

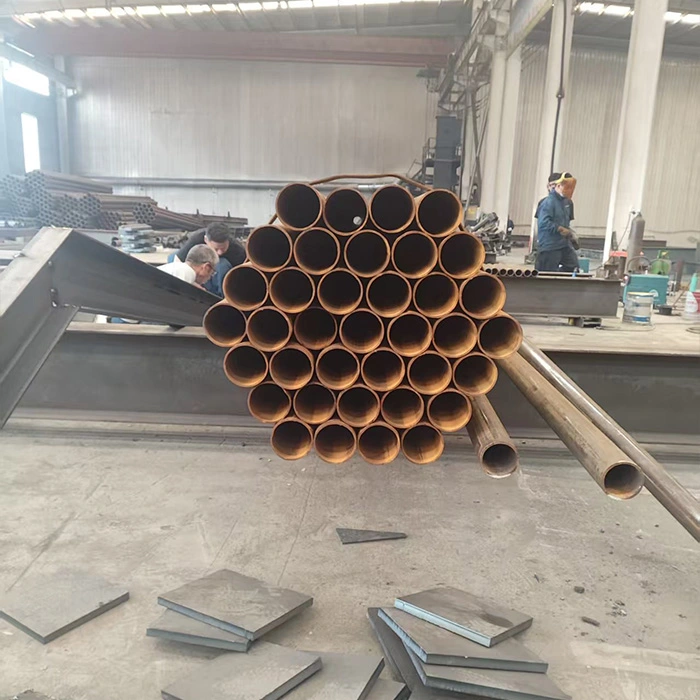

Συγκολλημένοι Χαλύβδινοι Σωλήνες

Κοινώς γνωστοί ως συγκολλημένοι σωλήνες χάλυβα, αυτά τα προϊόντα κατασκευάζονται με έλαση και συγκόλληση χαλύβδινων ταινιών. Κατηγοριοποιούνται κυρίως σε συγκολλημένους σωλήνες ευθείας ραφής και σπειροειδούς ραφής, που κατασκευάζονται σύμφωνα με πρότυπα όπως GB/T 3091 και GB/T 13793, και συνήθως κατασκευάζονται από χάλυβα Q235B ή Q355B. Χρησιμοποιούνται κυρίως για μεταφορά ρευστού χαμηλής πίεσης, χαλύβδινες δομικές δοκούς και κολώνες, στηρίγματα προστατευτικών κιγκλιδωμάτων, δημοτικά δίκτυα σωληνώσεων, ηλεκτρομηχανολογικούς αγωγούς και προσωρινά έργα, καθιστώντας τα κατάλληλα για τυπικές συνθήκες λειτουργίας που περιλαμβάνουν θερμοκρασίες περιβάλλοντος και χαμηλές έως μέτριες πιέσεις.

Χαρακτηριστικά προϊόντος

I. Δομικά και Μηχανικά Χαρακτηριστικά

1. Οι συγκολλημένοι χαλύβδινοι σωλήνες σχηματίζονται με έλαση και συγκόλληση χαλύβδινων λωρίδων και διατίθενται σε δύο τύπους: ευθεία ραφή και σπειροειδή ραφή. Η κοίλη κυκλική διατομή εξασφαλίζει ομοιόμορφη κατανομή φορτίου και προσφέρει εξαιρετική αντοχή στην κάμψη και τη στρέψη, καθώς και ανώτερη συνολική σταθερότητα.

2. Η συνολική αντοχή ικανοποιεί τις απαιτήσεις εφαρμογών χαμηλής έως μέσης πίεσης. Οι μεγάλης διαμέτρου συγκολλημένοι σωλήνες με σπειροειδείς ραφές προσφέρουν ανώτερη ικανότητα και ακαμψία στην πίεση σε σύγκριση με τους τυπικούς συγκολλημένους σωλήνες ευθείας ραφής. Ωστόσο, λόγω των περιορισμών της ραφής συγκόλλησης, δεν είναι κατάλληλες για ακραίες συνθήκες που περιλαμβάνουν υψηλή πίεση, υψηλή θερμοκρασία ή σοβαρή διάβρωση.

3. Για την ίδια φέρουσα ικανότητα, είναι ελαφρύτερα από τα συμπαγή εξαρτήματα χάλυβα, μειώνοντας αποτελεσματικά το συνολικό δομικό φορτίο.

II. Χαρακτηριστικά Παραγωγής και Κόστους

1. Η διαδικασία παραγωγής είναι ώριμη, προσφέροντας υψηλή ικανότητα και γρήγορη παράδοση. Άφθονο απόθεμα είναι διαθέσιμο στην αγορά σε οικονομικές τιμές, με αποτέλεσμα χαμηλό συνολικό κόστος.

2. Διατίθεται ένα ευρύ φάσμα προδιαγραφών—από σωλήνες μικρής διαμέτρου έως αγωγούς μεγάλης διαμέτρου και σωλήνες στηλών—επιτρέποντας την ευέλικτη επιλογή.

III. Χαρακτηριστικά Επεξεργασίας και Κατασκευής

1. Η δευτερογενής επεξεργασία —όπως κοπή, λοξότμηση, νήμα, κάμψη και συγκόλληση— είναι απλή, απλοποιώντας την επιτόπια κατασκευή.

2. Οι σωλήνες έχουν ομοιόμορφες διαστάσεις και είναι εύκολοι στον χειρισμό και την εγκατάσταση. Μπορούν να χρησιμοποιηθούν διάφορες μέθοδοι σύνδεσης—συμπεριλαμβανομένης της συγκόλλησης, των φλαντζών, των σπειρωμάτων και των αυλακωτών συνδέσμων—για να ανταποκρίνονται σε διαφορετικές απαιτήσεις μηχανικής. IV. Χρήση και Αντιδιαβρωτικά Χαρακτηριστικά

1. Η τυπική παράδοση γίνεται με τη μορφή "μαύρου σωλήνα" (χωρίς επικάλυψη χάλυβα). Ωστόσο, μπορούν να εφαρμοστούν επεξεργασίες όπως γαλβανισμός εν θερμώ, βαφή, αντιδιαβρωτικές επιστρώσεις και αντιδιαβρωτικά στρώματα 3PE. Είναι κατάλληλα για χρήση τόσο σε εσωτερικούς όσο και σε εξωτερικούς χώρους.

2. Ευέλικτη εφαρμογή: Μπορούν να χρησιμεύσουν ανεξάρτητα ως αγωγοί μεταφοράς υγρών ή να συναρμολογηθούν σε φέροντα εξαρτήματα όπως χαλύβδινες δομικές δοκοί, κολώνες και δικτυώματα.

V. Διακρίσεις και περιορισμοί προϊόντων

1. Straight-seam welded pipes are typically used for small-to-medium diameters, low-pressure pipelines, and light steel structures. Οι σπειροειδείς συγκολλημένοι σωλήνες χρησιμοποιούνται κυρίως για μεγάλες διαμέτρους, γεγονός που τους καθιστά κατάλληλους για αστικές μεταφορές μεγάλων αποστάσεων και δομικά εξαρτήματα από χάλυβα μεγάλης κλίμακας.

2. Due to the presence of welded seams, these pipes exhibit lower pressure resistance, high-temperature resistance, and fatigue strength compared to seamless steel pipes. They are strictly prohibited for use in critical pressure-bearing applications involving high-pressure flammable/explosive materials or high-temperature/high-pressure conditions.

Κύριες Χρήσεις και Πεδίο Εφαρμογής

I. Main Uses of Welded Steel Pipes

1. Μεταφορά υγρών

Χρησιμοποιείται για τη μεταφορά μέσων όπως νερό βρύσης, λύματα, αέριο χαμηλής πίεσης, αέρας εξαερισμού/εξαγωγής σκόνης και λάδια γενικής χρήσης. είναι πρωτογενή υλικά σωληνώσεων για αστικά και βιομηχανικά δίκτυα.

2. Χαλύβδινα δομικά φέροντα εξαρτήματα

Χρησιμοποιείται για την κατασκευή κυκλικών στηλών, εξαρτημάτων ζευκτών, στηριγμάτων οροφής και ορθοστατών πλατφόρμας. μπορούν να αντικαταστήσουν ορισμένα δομικά σχήματα χάλυβα για βοηθητικές ή μέτριας φόρτισης δοκούς και υποστυλώματα.

3. Προστασία και περίβλημα

Χρησιμοποιείται για προστατευτικά κιγκλιδώματα οδοστρώματος, περιμετρική περίφραξη εργοστασίων, κιγκλιδώματα σκαλοπατιών, κιγκλιδώματα μπαλκονιού, σκελετό αποθήκευσης και στηρίγματα εξωτερικών πινακίδων.

4. Μηχανολογικά και Ηλεκτρικά Συστήματα Υποστήριξης

Χρησιμοποιείται για την κατασκευή στηριγμάτων και κρεμάστρων για σωλήνες νερού, αεραγωγούς και δίσκους καλωδίων, καθώς και για εξειδικευμένους βραχίονες στερέωσης και ράβδους στερέωσης για εξοπλισμό.

5. Municipal and Civil Engineering

Χρησιμοποιείται για δημοτικά δίκτυα αγωγών, περιβλήματα όχθες ποταμού, περιβλήματα θεμελίωσης πασσάλων, αγωγούς εξαερισμού σήραγγας και προσωρινά φράγματα ασφαλείας σε εργοτάξια.

6. Προσωρινές και Αγροτικές Εγκαταστάσεις

Χρησιμοποιείται για σκαλωσιές, προσωρινά υπόστεγα, κουφώματα θερμοκηπίου και αγωγούς μεταφοράς νερού γεωργικής χρήσης.

II. Πεδίο εφαρμογής

1. Μηχανική Κατασκευών: Πολιτικά κτίρια, εργαστήρια εργοστασίων, αποθήκες, συστήματα ύδρευσης και αποχέτευσης χώρων και συστήματα δομικής υποστήριξης από χάλυβα.

2. Δημοτικές Υπηρεσίες: Αστικά δίκτυα ύδρευσης και αποχέτευσης, προστατευτικά κιγκλιδώματα δρόμων, μηχανική τοπίου και εγκατάσταση δημοτικών αγωγών. 3. MEP (Μηχανικά, Ηλεκτρικά και Υδραυλικά/HVAC): Παροχή νερού και αποχέτευση, εξαερισμός και σωληνώσεις αερίου χαμηλής πίεσης για εργοστάσια, κτίρια και εμπορικά κέντρα.

4. Βιομηχανικές και Μεταλλευτικές Επιχειρήσεις: Σωληνώσεις μεταφοράς εργαστηρίου, στηρίγματα εξοπλισμού, περιβλήματα αυλής υλικών και ελαφριές δομές ζευκτών.

5. Γεωργία και Εξωραϊσμός: Αγροτικοί σωλήνες άρδευσης, πλαίσια θερμοκηπίου και περίφραξη τοπίου.

6. Προσωρινές Εργασίες: Προσωρινές εργοταξιακές εγκαταστάσεις, προσωρινά στηρίγματα, προστασία λάκκων εκσκαφής και οικοδομικές σκαλωσιές.

Οδηγός επιλογής

Συγκολλημένος σωλήνας με ευθεία ραφή: Κυρίως μικρές έως μεσαίες διαμέτρους. χρησιμοποιείται συνήθως για εσωτερικές σωληνώσεις, κιγκλιδώματα και χαλύβδινες κατασκευές μικρής κλίμακας.

Σπειροειδής συγκολλημένος σωλήνας: Κυρίως μεγάλες διαμέτρους. χρησιμοποιείται συνήθως για δημοτικούς αγωγούς κορμού, μεταφορά νερού σε μεγάλες αποστάσεις και μεγάλης κλίμακας μεταλλικές δομικές κολώνες.

Παράμετροι Απόδοσης

I. Πρότυπα Εφαρμογής

·GB/T 3091-2025: Συγκολλημένοι σωλήνες από χάλυβα για μεταφορά υγρών χαμηλής πίεσης (νερό, αέριο, αέρας κ.λπ., ≤2,5 MPa, ≤200°C)

·GB/T 13793-2016: Διαμήκεις ηλεκτροσυγκολλημένοι χαλύβδινοι σωλήνες (δομικοί, σκαλωσιές, γενικά μηχανήματα)

·GB/T 9711 / API 5L: Σωλήνας γραμμής για μεταφορά πετρελαίου και φυσικού αερίου (L245/L360/L415, κ.λπ.)

II. Κοινά υλικά και μηχανικές ιδιότητες (Θερμοκρασία δωματίου)

·Modulus of Elasticity: 2.06×10⁵ MPa

·Πυκνότητα: 7,85 g/cm³

·Ενέργεια κρούσης: Θερμοκρασία περιβάλλοντος **≥27 J** (Q235B, εγκοπή V)

III. Διαστάσεις και προδιαγραφές (κυρίως διαμήκης συγκόλλησης)

1) Εύρος εξωτερικής διαμέτρου

·Μικρή διάμετρος: DN15–DN50 (21,3–60,3 mm)

·Μεσαία διάμετρος: DN65–DN250 (76,1–273 mm)

·Μεγάλη διάμετρος: DN300–DN600 (323,9–610 mm)

·Σπειροειδής συγκολλημένος σωλήνας: Μέχρι DN800–DN3000

2) Πάχος τοίχου (κοινό)

·Τυπικό: 1,2–12,7 mm

·Βαρύ τοίχωμα: 12,7–40 mm

·Ανοχή: Πάχος τοιχώματος ±10% t; Εξωτερική διάμετρος ±0,5% έως ±1,0%

3) Μήκος

·Τυπικό: Σταθερά μήκη 6 m, 9 m, 12 m

·Δυνατότητα προσαρμογής: 15–18 m

·Length tolerance: +20 mm / 0 mm

4) Θεωρητικό βάρος (kg/m)

W=0,02466×(D−t)×t

·D: Εξωτερική διάμετρος (mm); t: Πάχος τοιχώματος (mm)

·Γαλβανισμένος σωλήνας: Βάρος × 1,015–1,03 (συντελεστής επίστρωσης)

IV. Αντοχή πίεσης και απόδοση διεργασίας

1) Υδροστατική δοκιμή (Υποχρεωτική)

· Τυπικός μαύρος σωλήνας: 5,0 MPa, πίεση συγκράτησης ≥5s

· Σωλήνας αερίου: 6,0 MPa, πίεση συγκράτησης ≥10s

· Σωλήνας βαρέων τοιχωμάτων: 7,0 MPa

· Συνιστώμενη πίεση εργασίας: ≤1,6 MPa (μακροχρόνια ασφάλεια)

2) Ποιότητα ραφής συγκόλλησης

· Μη καταστροφικές δοκιμές (NDT): UT (Υπερήχων) / RT (Radiographic)

· Διαμήκης ραφή: Συγκόλληση υψηλής συχνότητας, συντελεστής συγκόλλησης **≈0,85–0,9**

· Σπειροειδής ραφή: Συγκόλληση με βυθισμένο τόξο, συντελεστής συγκόλλησης **≈0,9–0,95**

3) Δοκιμή ισοπέδωσης / κάμψης

· Ισοπέδωση: Χωρίς ρωγμές, χωρίς αποκόλληση

· Κάμψη (DN≤50): 90°, ακτίνα κάμψης = 6D (μαύρος σωλήνας) / 8D (γαλβανισμένος σωλήνας), ραφή συγκόλλησης τοποθετημένη στο πλάι. χωρίς ρωγμές, χωρίς ξεφλούδισμα στο στρώμα ψευδαργύρου

4) Θερμοκρασία λειτουργίας

· Τυπικό: -20°C έως +200°C

· Χάλυβας χαμηλής θερμοκρασίας (L245N): Έως -40°C

V. Surface and Corrosion Protection

· Προϋπόθεση παράδοσης: Μαύρος σωλήνας (γυμνός σωλήνας) / Γαλβανισμένος εν θερμώ / Εποξειδικό / 3PE (θαμμένο)

· Γαλβανισμένη στρώση: ≥300 g/m² (διπλής όψης), τοπικό πάχος **≥85 μm**

· Ποιότητα επιφάνειας: Χωρίς ρωγμές, χωρίς πτυχώσεις, χωρίς κρούστες, χωρίς σοβαρή διάβρωση

VI. Μέθοδοι Σύνδεσης

· DN≤50: Σύνδεση με σπείρωμα (GB/T 7306)

· DN65–DN200: Σύνδεση με φλάντζα / Σύνδεση με αυλακώσεις

· DN≥250: Συγκόλληση (συγκόλληση με πισινό/συγκόλληση φιλέτου)

VII. Εφαρμογές

· Ρευστά χαμηλής πίεσης: Νερό, λύματα, αέριο, αέρας, εξαερισμός

· Χαλύβδινες κατασκευές: Κυκλικές κολώνες σωλήνων, ζευκτά, στηρίγματα, προστατευτικά κιγκλιδώματα, σκαλωσιές

· Θερμοκρασία: -20 έως 200°C; Πίεση: ≤2,5 MPa

Πίνακας προδιαγραφών των διπλωμένων συγκολλημένων σωλήνων ευθείας ραφής

Πίνακας προδιαγραφών σπειροειδών συγκολλημένων σωλήνων
