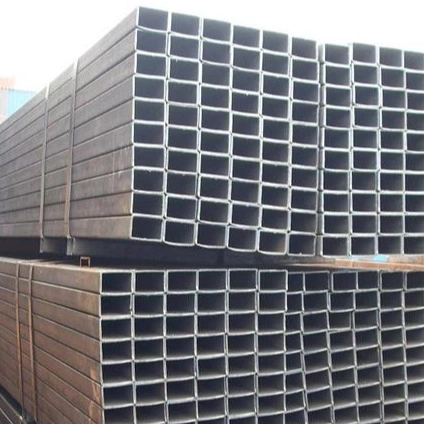

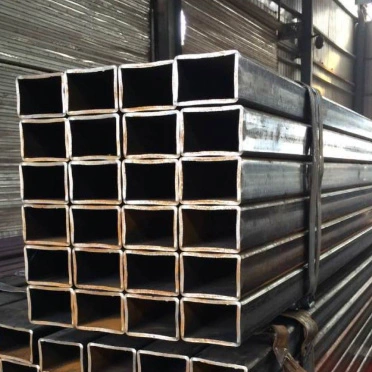

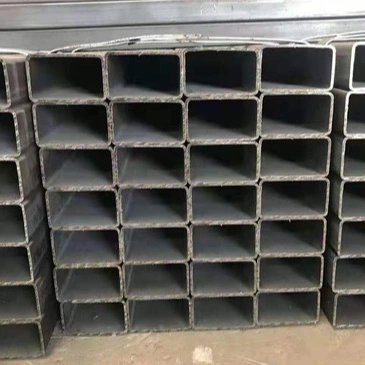

Ορθογώνιοι κοίλοι δομικοί σωλήνες από χάλυβα

Οι ορθογώνιοι κοίλοι δομικοί σωλήνες από χάλυβα χρησιμοποιούνται ευρέως σε εφαρμογές όπως χαλύβδινες δοκοί και κολώνες, πλαισίωση τοίχου από κουρτίνα, πλαίσια περιβλημάτων, ράφια εξοπλισμού, προστατευτικά κιγκλιδώματα και μηχανήματα κατασκευής. Λειτουργούν αποτελεσματικά ως κύρια φέροντα εξαρτήματα ενώ είναι επίσης κατάλληλα για διάφορα αρχιτεκτονικά σχήματα και κατασκευές περιβλημάτων.

Χαρακτηριστικά προϊόντος

I. Δομικά και Μηχανικά Χαρακτηριστικά

1. Η κοίλη ορθογώνια διατομή παρέχει υψηλή ακαμψία έναντι κάμψης και πλευρικής μετατόπισης και στις δύο κατευθύνσεις. Προσφέρει ανώτερη αντοχή στη στρέψη και την πλευρική παραμόρφωση σε σύγκριση με τους κυκλικούς σωλήνες ή τα τυπικά δομικά σχήματα χάλυβα, εξασφαλίζοντας στιβαρή συνολική δομική σταθερότητα.

2. Το ομοιόμορφο σχήμα διατομής και οι επίπεδες όψεις εξασφαλίζουν ομοιόμορφη κατανομή φορτίου. Οι μεμονωμένοι σωλήνες μπορούν να αντέξουν σημαντικά κατακόρυφα και οριζόντια φορτία, συχνά χρησιμεύουν απευθείας ως κύρια φέροντα μέλη.

3. Διατίθεται σε συγκολλημένους και χωρίς ραφή τύπους: Οι συγκολλημένοι ορθογώνιοι σωλήνες προσφέρουν υψηλή οικονομική αποδοτικότητα για τυπικές συνθήκες λειτουργίας. Οι ορθογώνιοι σωλήνες χωρίς συγκόλληση, χωρίς ραφές συγκόλλησης, παρέχουν ανώτερη αντοχή, αντοχή στην πίεση και απόδοση κόπωσης, καθιστώντας τους ιδανικούς για σενάρια βαρέως φορτίου και κυκλικής φόρτωσης.

II. Εμφάνιση και Χαρακτηριστικά Εγκατάστασης

1. Οι επίπεδες εξωτερικές επιφάνειες διευκολύνουν το μάτισμα, την επικάλυψη και την χωνευτή τοποθέτηση. Ταιριάζουν σφιχτά σε φύλλα χάλυβα με έγχρωμη επίστρωση, πάνελ και εξαρτήματα περιβλήματος, εξασφαλίζοντας καθαρό φινίρισμα και σφράγιση των άκρων κατά την κατασκευή.

2. Οι αιχμηρές άκρες και το ομοιόμορφο προφίλ συνδυάζουν τη φέρουσα λειτουργικότητα με την αισθητική γοητεία, καθιστώντας τα κατάλληλα για αρχιτεκτονικές προσόψεις, πλαίσια τοπίου και άλλα έργα σχεδιαστικά.

3. Για μια δεδομένη φέρουσα ικανότητα, είναι ελαφρύτερα από τα τμήματα συμπαγούς χάλυβα, μειώνοντας αποτελεσματικά το συνολικό δομικό φορτίο και εξοικονομώντας κόστος υλικού.

III. Χαρακτηριστικά Επεξεργασίας και Σύνδεσης

1. Μπορούν να κοπούν, να λοξοτμηθούν, να λυγίσουν, να τρυπηθούν και να συγκολληθούν. Η δευτερογενής επεξεργασία είναι απλή, διευκολύνοντας την εύκολη κατασκευή επί τόπου.

2. Οι ευέλικτες μέθοδοι σύνδεσης —συμπεριλαμβανομένης της συγκόλλησης, του μπουλονιού και του πριτσίνωσης— διαθέτουν απλά σχέδια αρμών και υψηλή απόδοση εγκατάστασης.

3. Εκτεταμένη γκάμα προδιαγραφών, που καλύπτει τα πάντα, από μικρούς διακοσμητικούς σωλήνες έως φέροντες σωλήνες μεγάλης διατομής, επιτρέποντας την ευέλικτη επιλογή.

IV. Αντοχή στη διάβρωση και χαρακτηριστικά απόδοσης

1. Παρέχεται σε "μαύρο" (χωρίς επικάλυψη) κατάσταση. συμβατό με διάφορες αντιδιαβρωτικές επεξεργασίες, όπως γαλβανισμός εν θερμώ, ψυχρός γαλβανισμός, βαφή και βαφή πούδρας, καθιστώντας τα κατάλληλα τόσο για εσωτερικούς όσο και για εξωτερικούς χώρους (στεγνό ή υγρό).

2. Καλή κρύα και ζεστή εργασιμότητα. σταθερές μηχανικές ιδιότητες εντός τυπικών ορίων θερμοκρασίας λειτουργίας.

V. Περιορισμοί προϊόντων

1. Η συγκέντρωση του στρες εμφανίζεται στις γωνίες. Αυτές οι περιοχές είναι επιρρεπείς σε ζημιές από κόπωση υπό σοβαρή πρόσκρουση ή επαναλαμβανόμενη κυκλική φόρτιση.

2. Κακή καταλληλότητα για μεταφορά υγρών. σπάνια χρησιμοποιείται για συστήματα σωληνώσεων, καθώς έχουν σχεδιαστεί κυρίως για δομικές φέρουσες εφαρμογές και εφαρμογές πλαισίου.

3. Το υψηλό κόστος παραγωγής για ορθογώνιους σωλήνες άνευ ραφής μεγάλων προδιαγραφών με παχύ τοίχωμα έχει ως αποτέλεσμα τιμές σημαντικά υψηλότερες από αυτές των συγκολλημένων εκδόσεων.

Χρήσεις και Πεδίο Εφαρμογής

I. Βασικές Χρήσεις

1. Βασικά δομικά στοιχεία

Χρησιμοποιείται για εργοστασιακά πλαίσια, πλαίσια πυλών, δοκούς και υποστυλώματα σε διατομή κουτιού, κάθετες κολώνες, δοκούς και στηρίγματα δαπέδου. ένα φέρον υλικό πυρήνα σε χαλύβδινη κατασκευή.

2. Φάκελοι κτιρίων και κουρτινότοιχοι

Εξωτερική πλαισίωση τοίχων (περιοχές/κουφώματα), κουφώματα φεγγίτη, κουφώματα θυρών και παραθύρων, τεγίδες οροφής και κορνίζες με τα άκρα. ενσωματώνεται άψογα με φύλλα χάλυβα με προφίλ και άλλα υλικά πάνελ.

3. Περιφράξεις και Προστατευτικές Εγκαταστάσεις

Περιμετρική περίφραξη εργοστασίων, προστατευτικά κιγκλιδώματα δρόμου, κιγκλιδώματα σκαλοπατιών, κιγκλιδώματα μπαλκονιού, πλαίσια αποθησαυρισμού εργοταξίου και στύλοι διχτυών ασφαλείας.

4. Κουφώματα εξοπλισμού και μηχανημάτων

Βάσεις μηχανημάτων, ράφια εξοπλισμού, πλαίσια πάγκων εργασίας, ράφια αποθήκης, πλαίσια εμπορευματοκιβωτίων και πλαίσια σασί οχημάτων.

5. Μηχανολογικές και Προσωρινές Εγκαταστάσεις

Δεξιά σκηνής, πλαίσια θερμοκηπίων, προσωρινή αποθησαύριση εργοταξίου, δομές στήριξης/στήριξης και αρθρωτά πλαίσια κτιρίων.

6. Διακοσμητικές και Αρχιτεκτονικές Κατασκευές

Κατασκευές τοπίου, αρχιτεκτονικά χαρακτηριστικά εξωτερικών χώρων, εσωτερικά διακοσμητικά πλαίσια και πλαίσια βιτρίνας/περιπτέρων. συνδυάζει τη φέρουσα ικανότητα με την αισθητική.

II. Πεδίο εφαρμογής ορθογώνιων κοίλων δομικών χαλύβδινων σωλήνων

1. Μηχανική Μεταλλικών Κατασκευών: Δοκοί, κολώνες και συστήματα στήριξης για βιομηχανικές εγκαταστάσεις, αποθήκες, στάδια και προκατασκευασμένα κτίρια.

2. Αρχιτεκτονική Διακόσμηση: Τοίχοι κουρτινών κτιρίων, πόρτες και παράθυρα, εσωτερικά/εξωτερικά αρχιτεκτονικά χαρακτηριστικά και εκθεσιακά περίπτερα.

3. Δημοτικά & Συγκοινωνιακά: Προστατευτικά κιγκλιδώματα δρόμων, αποθησαυρισμοί δημοτικών κατασκευών, πέργκολες τοπίου, και κουφώματα καταφυγίων λεωφορείων.

4. Κατασκευή μηχανημάτων: Σκελετοί για εξοπλισμό γενικής χρήσης, μηχανήματα κατασκευής, γεωργικά μηχανήματα και εξοπλισμό υλικοτεχνικής υποστήριξης.

5. Αποθήκευση & Logistics: Ράφια βαρέως τύπου, πλατφόρμες αποθήκευσης και βοηθητικές δομές εμπορευματοκιβωτίων.

6. Γεωργία, Δασοκομία & Οπωροκηπευτικά: Θερμοκήπια, πλαίσια στέγασης ζώων και αγροτικές περιφράξεις.

Οδηγός επιλογής

· Συγκολλημένοι ορθογώνιοι σωλήνες: Κύριος τύπος προϊόντος που προσφέρει υψηλή απόδοση κόστους. χρησιμοποιείται ευρέως για τυπικές εφαρμογές όπως η γενική φέρουσα φόρτιση, οι φάκελοι κτιρίων, η διακόσμηση και τα προστατευτικά κιγκλιδώματα.

· Ορθογώνιοι σωλήνες χωρίς συγκόλληση: Ανώτερη αντοχή, αντοχή στην κόπωση και ικανότητα να φέρουν πίεση. χρησιμοποιείται κυρίως για εφαρμογές βαρέως τύπου, κυκλική φόρτωση, κουφώματα μηχανημάτων υψηλών προδιαγραφών και εξαρτήματα μηχανικής βαρέως τύπου.

Βασικές Παράμετροι Απόδοσης

Πρότυπα Εφαρμογής: GB/T 6728-2017 "Cold-formed hollow structural sections"; GB/T 3094-2012 "Χαλύβδινοι τετράγωνοι και ορθογώνιοι σωλήνες χωρίς ραφή ψυχρής έλξης"

I. Κοινά Υλικά και Μηχανικές Ιδιότητες

Πρόσθετες γενικές παράμετροι:

· Μέτρο ελαστικότητας: 2,06 × 10⁵MPa

· Πυκνότητα: 7,85 g/cm³

· Τυπική θερμοκρασία λειτουργίας: -20°C έως 200°C

II. Σύστημα προδιαγραφών και διαστάσεων

1. Μέθοδος χαρακτηρισμού

Εξωτερικές διαστάσεις: Μήκος × Πλάτος × Πάχος τοιχώματος (Μονάδα: mm); Παράδειγμα: 100×50×3,0

2. Mainstream Κατηγορίες Μεγεθών

· Μικρό (Διακόσμηση / Περίβλημα / Κρεμαστήρα): 20×10, 30×20, 40×20, 50×30; Πάχος τοιχώματος: 1,2–2,5 mm

· Μεσαίο (καρίνα / Τεγίδα / Τυπικά Δοκάρια & Στήλες): 60×40, 80×40, 80×60, 100×50; Πάχος τοιχώματος: 2,0–5,0 mm

· Μεγάλα (Κύρια Στήλες & Δοκοί / Δεξιά βαρέως τύπου): 120×80, 150×100, 200×100, 250×150; Πάχος τοιχώματος: 4,0–12,0 mm

3. Μήκη και ανοχές

· Τυπικά μήκη: 6 m, 9 m, 12 m; προσαρμοσμένα μήκη διαθέσιμα

· Ανοχή εξωτερικής διάστασης: ±0,8%

· Ανοχή πάχους τοιχώματος: Τυπικός συγκολλημένος σωλήνας ±10%; Σωλήνας χωρίς ραφή ±7,5%

4. Θεωρητικός τύπος υπολογισμού βάρους

W (kg/m) = 0,00785 × [(B + H) × 2 − 4t] × t (B = Μεγάλη πλευρά, H = Κοντή πλευρά, t = Πάχος τοιχώματος)

III. Δομικές Μηχανικές Ιδιότητες

1. Τα ορθογώνια τμήματα ορθογώνιων κοίλων δομικών χαλύβδινων σωλήνων προσφέρουν υψηλή αμφίδρομη ακαμψία κάμψης (κατά μήκος ισχυρών και αδύναμων αξόνων) και ανώτερη πλευρική σταθερότητα και αντίσταση στρέψης σε σύγκριση με μεμονωμένα προφίλ όπως κυκλικούς σωλήνες ή δοκούς H, με αποτέλεσμα στιβαρή συνολική δομική σταθερότητα.

2. Χαρακτηριστικά Επεξεργασίας

· Δοκιμή κάμψης: Δυνατότητα ψυχρής κάμψης 90° σε θερμοκρασία δωματίου χωρίς ρωγμές ή αποκόλληση στην κάμψη.

· Δοκιμή ισοπέδωσης: Αντέχει σε συμπίεση σε καθορισμένες διαστάσεις χωρίς ρωγμές στον τοίχο.

1. Χαρακτηριστικά στρες: Στις γωνίες εμφανίζεται ελαφρά συγκέντρωση τάσεων. δεν είναι κατάλληλο για εφαρμογές που περιλαμβάνουν εναλλασσόμενα κρουστικά φορτία υψηλής συχνότητας.

IV. Ταξινόμηση προϊόντων και διαφορές απόδοσης

V. Επεξεργασία Επιφανειών και Προστασία από τη Διάβρωση

1. Τυπική κατάσταση: Μαύρο φινίρισμα (επιφάνεια οξειδίου θερμής έλασης).

2. Κοινές μέθοδοι προστασίας από τη διάβρωση: Γαλβανισμός εν θερμώ, γαλβανισμός ψυχρού, ηλεκτροστατική επίστρωση σκόνης, αντιδιαβρωτική βαφή και επίστρωση φθοράνθρακα.

3. Γαλβανισμός εν θερμώ Αναφορά: Μέσο πάχος επίστρωσης ψευδαργύρου ≥85 μm. η αντοχή σε εξωτερικούς χώρους υπερβαίνει τα 15 χρόνια.

VI. Μέθοδοι Σύνδεσης

· Πρωτογενής: Συγκόλληση με λοξότμηση, συγκόλληση πλήρους διείσδυσης (στήριγμα για κατασκευή).

· Δευτερεύον: Βιδωτές συνδέσεις υψηλής αντοχής, βίδες αυτοεπιπεδώματος, πριτσίνια.

· Συμβατό με διάφορα δομικά συγκροτήματα χάλυβα, συμπεριλαμβανομένων των έγχρωμων χαλύβδινων φύλλων, δοκών H και χάλυβα γωνίας.

VII. Κατάλληλες και Απαγορευμένες Εφαρμογές

Κατάλληλος

Δοκοί και υποστυλώματα βιομηχανικών εγκαταστάσεων, πλαισίωση κουρτινών τοίχων, πλαίσια περιβλημάτων, προστατευτικά κιγκλιδώματα και περιφράξεις, ράφια αποθήκης, πλαίσια εξοπλισμού, κατασκευές τοπίου και προκατασκευασμένες μεταλλικές κατασκευές.

Μη Κατάλληλο

Μεταφορά υγρών υψηλής πίεσης, σωληνώσεις υψηλής θερμοκρασίας/υψηλής πίεσης και κύριες δομές εξοπλισμού βαρέως τύπου που υπόκεινται σε σοβαρές κρούσεις ή κόπωση υψηλής συχνότητας.
