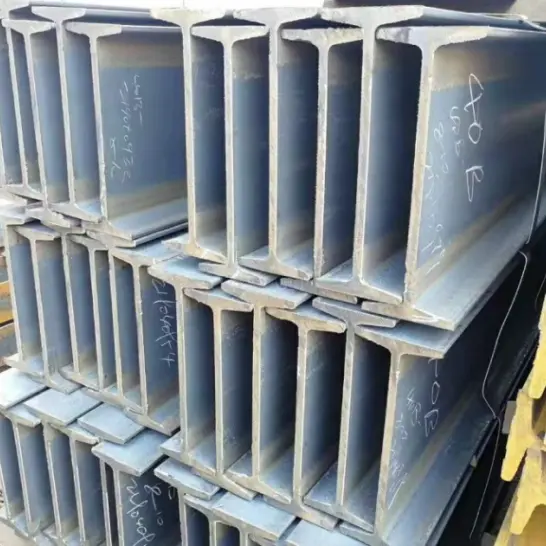

Δοκός I Χάλυβας θερμής έλασης

Η HAISHENG, ένας αξιόπιστος κατασκευαστής δομικού χάλυβα στην Κίνα και προμηθευτής μιας στάσης, διαθέτει χάλυβα θερμής έλασης Structural I Beam που παράγεται ανά GB/T 706 με ποιότητες Q235B και Q355B. Διαθέτοντας κωνικές εσωτερικές φλάντζες και ανομοιόμορφο πάχος, προσφέρει οικονομικό κόστος και εύκολη επεξεργασία. Χρησιμοποιείται ευρέως για ελαφριές δευτερεύουσες δοκούς, πλατφόρμες, στηρίγματα και προσωρινές ελαφριές κατασκευές από χάλυβα, είναι ένα συμβατικό τμήμα θερμής έλασης για κτίρια μικρού και μεσαίου ανοίγματος.

Βασικά Χαρακτηριστικά Προϊόντος

I. Τομικά και Μηχανικά Χαρακτηριστικά

1. Οι εσωτερικές επιφάνειες της φλάντζας έχουν κλίση, με το πάχος της φλάντζας να μειώνεται από μέσα προς τα έξω. Αυτό έχει ως αποτέλεσμα ανομοιόμορφη κατανομή τάσεων σε όλη την τομή και σχετικά ασθενή πλευρική ακαμψία.

2. Χάλυβας Δοκός Ι θερμής έλασης ως ενιαία, ενιαία μονάδα χωρίς συγκολλημένες ενώσεις, με αποτέλεσμα χαμηλή υπολειμματική τάση και καλή δομική σταθερότητα.

3. Προσφέρει αξιοπρεπή αντίσταση κάμψης αλλά μέση αντίσταση στρέψης και πλευρικής μετατόπισης. ακατάλληλο για εφαρμογές μεγάλης διάρκειας, μεγάλου ανέμου ή μεγάλου φορτίου.

II. Οικονομικά Χαρακτηριστικά και Χαρακτηριστικά Προμηθειών

1. Μια κλασική κατηγορία προϊόντων με μια ολοκληρωμένη σειρά προδιαγραφών. ευρέως διαθέσιμο σε απόθεμα, εύκολο στην αγορά και σε ανταγωνιστική τιμή.

2. Για την ίδια φέρουσα ικανότητα, η κατανάλωση υλικού είναι υψηλότερη από αυτή των δοκών H θερμής έλασης, καθιστώντας την πιο οικονομική για κατασκευές ελαφρού τύπου.

III. Χαρακτηριστικά κατασκευής και χρήσης

1. Το κανονικό σχήμα διευκολύνει τη δευτερογενή επεξεργασία (κοπή, συγκόλληση, διάτρηση) και φιλοξενεί διάφορες μεθόδους σύνδεσης επί τόπου.

2. Το μέτριο αυτο-βάρος κάνει την ανύψωση και την εγκατάσταση απλή. ιδανικό για απλά κτίρια και προσωρινές κατασκευές.

3. Διαθέτει φινίρισμα "μαύρης" κλίμακας μύλου θερμής έλασης. μπορεί να υποστεί αφαίρεση σκουριάς και αντιδιαβρωτική επίστρωση όπως απαιτείται για να ταιριάζει σε εσωτερικούς και τυπικούς εξωτερικούς χώρους.

IV. Σύγκριση με δοκούς θερμής έλασης H

1. Η πλευρική ακαμψία είναι σημαντικά χαμηλότερη από αυτή των δοκών H. ακατάλληλα για χρήση ως κολώνες σε πολυώροφα κτίρια ή ως δοκοί για μεγάλα ανοίγματα.

2. Η απόδοση τομής είναι σχετικά χαμηλή, απαιτώντας περισσότερο υλικό κάτω από βαριά φορτία.

3. Εξαιρετική σχέση κόστους-απόδοσης. εξακολουθεί να χρησιμοποιείται ευρέως σε ελαφριές και απλές μεταλλικές κατασκευές.

Χρήσεις και Πεδίο Εφαρμογής

I. Βασικές Χρήσεις

1. Δευτερεύουσες δοκοί δαπέδου/οροφής & απλά υποστηριζόμενες δοκοί: Ο χάλυβας δομικής δοκού I θερμής έλασης χρησιμοποιείται για την υποστήριξη ελαφρών φορτίων δαπέδου και οροφής, συνήθως σε φέροντα συστήματα μικρού έως μεσαίου ανοίγματος.

2. Πλατφόρμες & Δοκοί Διαδρομών: Πρωτεύοντα και δευτερεύοντα φέροντα εξαρτήματα για βιομηχανικές εγκαταστάσεις, πλατφόρμες εξοπλισμού, πεζοδρόμια συντήρησης και δοκάρια.

3. Στηρίγματα & στηρίγματα: Κατασκευή στηριγμάτων σωλήνων, στηριγμάτων εξοπλισμού, στηριγμάτων τοίχου και κουφωμάτων προσωρινής στήριξης.

4. Τεγίδες & Πλαισιοποίηση Τοίχων: Τεγίδες οροφής για ελαφρά βιομηχανικά κτίρια, αποθησαύριση εργοταξίου και απλά κουφώματα περιβλήματος.

5. Κουφώματα, δοκοί και κολώνες μικρής κλίμακας: Δοκοί και κολώνες για κουφώματα από ελαφρύ χάλυβα σε χαμηλές, απλές κατασκευές, όπως εργαστήρια, αποθήκες και θέσεις στάθμευσης αυτοκινήτων.

6. Εξαρτήματα Μηχανημάτων Δομικών Κατασκευών: Βάσεις ανυψωτικού εξοπλισμού, σασί οχημάτων, προσωρινή αντιστάθμιση εκσκαφής κ.λπ.

II. Πεδίο εφαρμογής

1. Βιομηχανικά κτίρια: Ελαφρά βιομηχανικά εργοστάσια, αποθήκες, εργαστήρια και μικρά σιλό αποθήκευσης. χρησιμοποιείται κυρίως για δευτερεύοντα φέροντα εξαρτήματα.

2. Προσωρινές/Απλές Κατασκευές Πολιτικών Κατασκευών: Προσωρινές εγκαταστάσεις εργοταξίου, χώροι στάθμευσης αυτοκινήτων, στέγαστρα, απλά υπόστεγα αποθήκευσης και αρθρωτά/κινητά κτίρια.

3. Δημοτική Υποδομή: Δημοτική αποθησαύριση, στηρίγματα προστατευτικών κιγκλιδωμάτων, στηρίγματα πεζών πεζών, και μικρά ποδαράκια.

4. Ηλεκτρομηχανική Υποστήριξη: Υποστηρίγματα ραφιών σωλήνων για σταθμούς ηλεκτροπαραγωγής και χημικές εγκαταστάσεις, βάσεις εξοπλισμού και κρεμάστρες/στηρίγματα σωλήνων HVAC.

5. Προσωρινές Τεχνικές Εγκαταστάσεις: Στερεώσεις εκσκαφής, βάσεις σκαλωσιάς και προσωρινά φέροντα κουφώματα για κατασκευή.

6. Άλλα πεδία: Πλαίσιο γεωργικών μηχανημάτων, πλαίσια για εξοπλισμό μικρού μεταφοράς και απλά ράφια αποθήκης.

Βασικές Παράμετροι Απόδοσης

Πρότυπα: GB/T 706-2016, GB/T 700, GB/T 1591

I. Κοινά Υλικά και Μηχανικές Ιδιότητες

II. Λεπτομέρειες χαρακτηρισμού και προδιαγραφών ενότητας

1. Μορφή χαρακτηρισμού: Μοντέλο + Ύψος (π.χ., 10#, 12#, 14#, 16#, 20a#, 20b#). Οι υποτύποι (a, b, c) υπάρχουν για το ίδιο ύψος. Το πάχος του ιστού και της φλάντζας αυξάνεται προοδευτικά, με αποτέλεσμα μεγαλύτερη φέρουσα ικανότητα.

2. Χαρακτηριστικά τομής: Η εσωτερική επιφάνεια της φλάντζας έχει κλίση 1:6. η φλάντζα είναι παχύτερη στη ρίζα και πιο λεπτή στην άκρη, με αποτέλεσμα την ανομοιόμορφη κατανομή της τάσης σε όλο το τμήμα.

III. Κοινές προδιαγραφές (Μοντέλο + Διαστάσεις ενότητας)

Μορφή: Ύψος × Πλάτος φλάντζας × Πάχος Ιστού

·10#: 100×68×4,5

·12#: 120×74×5,0

·14#: 140×80×5,5

·16#: 160×88×6,0

·18#: 180×94×6,5

·20a#: 200×100×7,0; 20b#: 200×102×9,0

·25a#: 250×116×8,0; 25b#: 250×118×10,0

·30a#: 300×126×9,0; 30b#: 300×128×11,0

IV. Ανοχές διαστάσεων και σχήματος

1. Τυπικά σταθερά μήκη: 6m, 9m, 12m. διαθέσιμη προσαρμοσμένη κοπή.

2. Ευθύτητα (Camber): ≤2mm ανά μέτρο. συνολικό κάμπερ ≤0,2% του συνολικού μήκους.

3. Η συστροφή και η καθετότητα της τελικής όψης συμμορφώνονται με τα εθνικά πρότυπα, εξασφαλίζοντας ακρίβεια κατά την εγκατάσταση και την ένωση.

V. Χαρακτηριστικά επιφάνειας και επεξεργασίας

1. Προϋπόθεση παράδοσης: Θερμής έλασης με ζυγαριά μύλου (μαύρο φινίρισμα).

2. Δυνατότητα εργασίας: Κατάλληλο για κοπή, διάτρηση, συγκόλληση και κάμψη. βολικό για δευτερογενή επεξεργασία.

3. Προστασία από τη διάβρωση: Απροστάτευτο στην ακατέργαστη κατάσταση. μπορεί να υποστεί αφαίρεση σκουριάς, βαφή ή γαλβανισμό εν θερμώ.

VI. Περιβαλλοντικές και Δομικές Παράμετροι

1. Θερμοκρασία λειτουργίας: -20°C έως 80°C.

2. Δομικά χαρακτηριστικά: Μέτρια αντίσταση κάμψης. σχετικά χαμηλή αντίσταση στρέψης και πλευρική ακαμψία. ακατάλληλο για μεγάλα ανοίγματα, περιοχές με υψηλό άνεμο ή πρωταρχικούς φέροντες ρόλους σε πολυώροφα κατασκευές.

3. Καταλληλότητα φορτίου: Χρησιμοποιείται κυρίως για απλά υποστηριζόμενες δοκούς και εξαρτήματα ελαφρού φορτίου. αποφύγετε τη μακροχρόνια έκκεντρη φόρτωση.

Πίνακας προδιαγραφών δομικού χάλυβα θερμής έλασης I Beam
