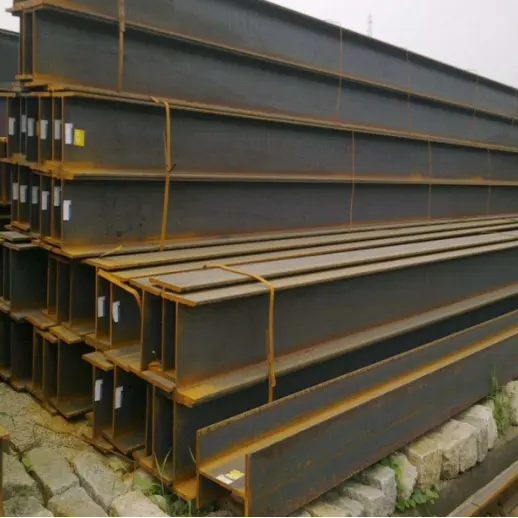

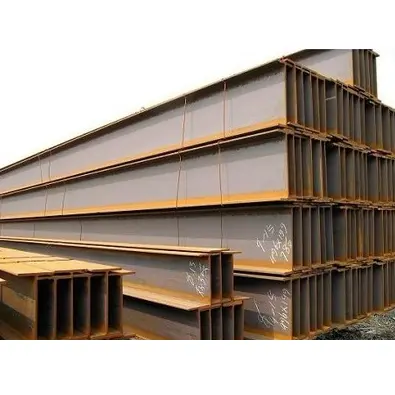

Χάλυβας δοκού H θερμής έλασης

Ποια είναι τα χαρακτηριστικά του δομικού χάλυβα δοκού H θερμής έλασης;

I. Δομικά και Μηχανικά Χαρακτηριστικά

1. Αποτελεσματική Μηχανική Διατομής: Διαθέτοντας ομοιόμορφο πάχος φλάντζας και παράλληλες εσωτερικές και εξωτερικές επιφάνειες, ο συντελεστής τομής κατανέμεται ομοιόμορφα. Προσφέρουν ανώτερη αντίσταση κάμψης, διάτμησης και στρέψης σε σύγκριση με τις τυπικές δοκούς I, με αποτέλεσμα υψηλή φέρουσα απόδοση.

2. Σταθερή συνολική απόδοση: Σχηματισμένα μέσω ενσωματωμένης θερμής έλασης υψηλής θερμοκρασίας χωρίς συγκολλημένες ενώσεις, παρουσιάζουν χαμηλή υπολειμματική τάση και είναι ανθεκτικά σε παραμόρφωση και ρωγμές, εξασφαλίζοντας υψηλή δομική ασφάλεια.

3. Υψηλή ακαμψία και σταθερότητα: Η ισχυρή συνολική ακαμψία αντιστέκεται αποτελεσματικά στα κατακόρυφα φορτία, την οριζόντια πίεση ανέμου και τις σεισμικές δυνάμεις, καθιστώντας τα ιδανικά για δοκούς και υποστυλώματα μεγάλου ανοίγματος, υψηλού φορτίου.

II. Οικονομικά και Υλικά Χαρακτηριστικά

1. Ελαφριά και αποδοτικά υλικά: Απαιτούν λιγότερο υλικό από τα παραδοσιακά δομικά χαλύβδινα τμήματα για την ίδια φέρουσα ικανότητα, μειώνοντας αποτελεσματικά το νεκρό βάρος του κτιρίου και το κόστος θεμελίωσης.

2. Τυποποιημένες προδιαγραφές: Οι ολοκληρωμένες προδιαγραφές στις σειρές HW, HM και HN, σε συνδυασμό με άφθονο απόθεμα, διευκολύνουν την εύκολη επιλογή και προμήθεια.

III. Χαρακτηριστικά κατασκευής και χρήσης

1. Υψηλή απόδοση εγκατάστασης: Η κανονική γεωμετρία και η υψηλή ακρίβεια άρθρωσης επιτρέπουν διάφορες μεθόδους σύνδεσης (όπως βίδες και συγκόλληση), με αποτέλεσμα μικρότερους χρόνους κατασκευής επί τόπου.

2. Ευρεία προσαρμοστικότητα: Κατάλληλο για άμεση χρήση σε δοκούς, υποστυλώματα, πλατφόρμες και στηρίγματα. Όταν συνδυάζονται με αντιδιαβρωτικές επιστρώσεις ή γαλβανισμό εν θερμώ, είναι κατάλληλα για χρήση σε εσωτερικούς και εξωτερικούς χώρους, καθώς και σε τυπικά ή διαβρωτικά περιβάλλοντα.

3. Ευκολία Επεξεργασίας: Εύκολη κοπή, διάτρηση και συγκόλληση με ενισχυτικά και πλάκες σύνδεσης για να ανταποκριθεί στις διαφορετικές απαιτήσεις δομικής σύνδεσης.

Χρήσεις και Πεδίο Εφαρμογής

I. Βασικές Χρήσεις

1. Φέρουσες στήλες: Χρησιμοποιώντας κυρίως τον τύπο Wide Flange (HW), αυτές χρησιμεύουν ως τα κύρια κατακόρυφα φέροντα εξαρτήματα, μεταφέροντας κατακόρυφα φορτία και διασφαλίζοντας τη συνολική δομική σταθερότητα.

2. Δοκοί και υποστυλώματα πλαισίων: Τα τμήματα μεσαίας φλάντζας (HM) είναι κατάλληλα για συστήματα χαλύβδινων πλαισίων, που χειρίζονται τόσο κατακόρυφα φορτία όσο και πλευρικές δυνάμεις.

3. Πρωτεύουσες και δευτερεύουσες δοκοί: Τα τμήματα στενής φλάντζας (HN) είναι τα πιο ευρέως χρησιμοποιούμενα. Υποστηρίζουν φορτία δαπέδου και οροφής και είναι ιδανικά για συστήματα δαπέδου και στέγης με μεγάλο άνοιγμα.

4. Εξαρτήματα στήριξης/στήριξης: Χρησιμοποιούνται για την κατασκευή στηριγμάτων εξοπλισμού, στηριγμάτων ραφιών σωλήνων, πλατφορμών συντήρησης, βάσεων τεγίδων οροφής κ.λπ.

5. Σύνθετες Κατασκευές: Συνδυάζονται με σκυρόδεμα για να σχηματίσουν σύνθετες δοκούς και υποστυλώματα χάλυβα-μπετόν για χρήση σε πολυώροφα και πολυώροφα κτίρια.

II. Πεδίο εφαρμογής

1. Βιομηχανικά Κτίρια

Διάφορα εργοστάσια, αποθήκες, εργαστήρια και συστήματα δοκών γερανού με μεταλλική κατασκευή. Οι δομικές δοκοί Η θερμής έλασης είναι το βασικό υλικό για βιομηχανικές κατασκευές από χάλυβα.

2. Δημόσια και Πολιτικά Κτίρια

Κατασκευές μεγάλου χώρου, μεγάλης έκτασης, όπως στάδια, εκθεσιακά κέντρα, κόμβοι μεταφορών (σταθμοί/αεροδρόμια), εμπορικά κέντρα, κτίρια γραφείων και πολυώροφα συγκροτήματα κατοικιών.

3. Δημοτική και Υποδομή

Αστικές σήραγγες, προβλήτες γεφυρών, ανυψωτικές διαβάσεις πεζών, δημοτικά στηρίγματα αποθησαυρισμού και πλαίσια για μεγάλες εξωτερικές διαφημιστικές πινακίδες.

4. Νέα Ενέργεια και Υποστηρικτικά Έργα

Κατασκευές στήριξης φωτοβολταϊκών (PV), βάσεις ανεμογεννητριών, εγκαταστάσεις αποθήκευσης ενέργειας και χαλύβδινα πλαίσια για νέες ενεργειακές υποδομές.

5. Άλλα Πεδία

Μεγάλες βάσεις εξοπλισμού, βιομηχανικές πλατφόρμες, στηρίγματα καταστρώματος πλοίων, συστήματα logistics και ραφιών αποθήκης και προκατασκευασμένα κτίρια από χάλυβα.

Βασικές παράμετροι απόδοσης δομικού χάλυβα δοκού H θερμής έλασης

Executive Standards: GB/T 11263-2017, GB/T 700, GB/T 1591

I. Κοινά Υλικά και Μηχανικές Ιδιότητες

II. Ενότητα Κανόνες ταξινόμησης και ονομασίας

1. Ταξινόμηση

· HW (Wide-flange H-beam): Πλάτος φλάντζας ≈ ύψος διατομής. χρησιμοποιείται κυρίως για στήλες.

· HM (Medium-flange H-beam): Μεσαίο πλάτος φλάντζας. χρησιμοποιείται κυρίως για δοκούς πλαισίων και υποστυλώματα.

· HN (Δοκός H με στενή φλάντζα): Μεγάλο βάθος διατομής και στενές φλάντζες. χρησιμοποιείται κυρίως για πρωτεύουσες και δευτερεύουσες δοκούς (μεγαλύτερος όγκος χρήσης).

2. Μορφή χαρακτηρισμού: Ύψος H × Πλάτος φλάντζας B × Πάχος ιστού t1 × Πάχος φλάντζας t2. Παράδειγμα: HN400×200×8×13.

III. Ανοχές διαστάσεων και σχήματος

1. Απόκλιση διαστάσεων τομής: Τηρεί αυστηρά τα εθνικά πρότυπα όρια για να εξασφαλίσει ακρίβεια κατά τη συναρμολόγηση και την εγκατάσταση.

2. Ευθύτητα (Camber/Sweep): ≤2mm ανά μέτρο. συνολική απόκλιση που δεν υπερβαίνει το 0,2% του συνολικού μήκους.

3. Συστροφή: Καμία σημαντική στρεπτική παραμόρφωση σε όλο το μήκος. πληροί τις απαιτήσεις εγκατάστασης μεταλλικών κατασκευών.

4. Σταθερό μήκος: Τυπικές προδιαγραφές. 6m/9m/12m; Προσαρμοσμένη κοπή με βάση τα σχέδια είναι επίσης διαθέσιμη.

IV. Ιδιότητες επιφάνειας και επεξεργασίας

1. Προϋπόθεση παράδοσης: «Μαύρο» φινίρισμα θερμής έλασης (με ζυγαριά).

2. Επεξεργασία επιφάνειας: Κατάλληλο για επακόλουθη αφαίρεση σκουριάς, βαφή, πυρίμαχη επίστρωση και γαλβανισμό εν θερμώ. προσαρμόσιμο τόσο σε εσωτερικό όσο και σε εξωτερικό περιβάλλον.

3. Επεξεργασιμότητα: Μπορεί να κοπεί, να τρυπηθεί, να συγκολληθεί και να λυγίσει. κατάλληλο για την κατασκευή διαφόρων δομικών συνδέσεων.

V. Παράμετροι Λειτουργικού Περιβάλλοντος

1. Τυπική θερμοκρασία λειτουργίας: [Εύρος] °C.

2. Συνθήκες χαμηλής θερμοκρασίας: Πρέπει να περάσει η δοκιμή πρόσκρουσης χαμηλής θερμοκρασίας για χρήση σε εξαιρετικά ψυχρές περιοχές.

3. Αντοχή στη διάβρωση: Το βασικό υλικό στερείται εγγενούς αντοχής στη διάβρωση. Η προστασία της επιφάνειας είναι υποχρεωτική σε διαβρωτικά περιβάλλοντα.

VI. Δομικά Φέροντα Χαρακτηριστικά

1. Ομοιόμορφο πάχος φλάντζας και παράλληλες εσωτερικές/εξωτερικές επιφάνειες. μέτρο υψηλού τμήματος με εξαιρετική αντοχή στην κάμψη, την πλευρική μετατόπιση και τη στρέψη.

2. Ολοκληρωμένη θερμή έλαση (χωρίς συγκολλημένες ενώσεις). χαμηλή υπολειμματική τάση. ανθεκτικό σε παραμόρφωση ή ρωγμές υπό μακροχρόνια φόρτιση.

3. Ανώτερη πλευρική ακαμψία σε σύγκριση με τις τυπικές δοκούς I. ιδανικό για κατασκευές μεγάλου ανοίγματος και κτίρια που υπόκεινται σε υψηλά φορτία ανέμου.

Πίνακας προδιαγραφών
