HAISHENGπρομήθειες προσαρμοσμένεςΣχηματισμένη δομική ατσάλινη στήληλύσεις για έργα όπου οι συμβατικές τετράγωνες, στρογγυλές κολώνες ή δοκοί H δεν μπορούν να ικανοποιήσουν επαρκώς τις αρχιτεκτονικές διατάξεις, τις απαιτήσεις σύνδεσης ή τις φέρουσες συνθήκες. Συνδυάζοντας την ευέλικτη σχεδίαση διατομής με την κατασκευή ακριβείας, αυτές οι κολώνες παρέχουν έναν πρακτικό τρόπο ενσωμάτωσης της δομικής απόδοσης με την αποτελεσματική χρήση του χώρου.
Η διαμορφωμένη δομική χαλύβδινη στήλη είναι ένα προσαρμοσμένο κατακόρυφο φέρον μέλος σχεδιασμένο με μη τυποποιημένη διατομή. Σε αντίθεση με τις συμβατικές στήλες, μπορεί να κατασκευαστεί σε σχήμα L, σχήματος Τ, σταυροειδές, πολυγωνικό, μεταβλητής τομής, καμπύλη ή άλλες διαμορφώσεις για συγκεκριμένες εργασίες. Αυτή η ευελιξία το καθιστά ιδιαίτερα πολύτιμο για γωνίες κτιρίου, κρυφές κολώνες τοίχων, ακανόνιστους αρχιτεκτονικούς χώρους, κατασκευές μεγάλων ανοιγμάτων και περιοχές που υπόκεινται σε έκκεντρη ή πολλαπλή φόρτιση.
Για μηχανικούς, αρχιτέκτονες, εργολάβους και ομάδες προμηθειών, η επιλογή της σωστής στήλης δεν είναι απλώς θέμα επιλογής χάλυβα με επαρκή αντοχή. Πρέπει επίσης να ληφθούν υπόψη η γεωμετρία, η κατεύθυνση σύνδεσης, η ακρίβεια κατασκευής, οι σεισμικές απαιτήσεις, η αντιδιαβρωτική προστασία, οι συνθήκες εγκατάστασης και η συνολική χρήση του χώρου. Μια σωστά διαμορφωμένη στήλη μπορεί να αντιμετωπίσει αυτούς τους παράγοντες ως μέρος μιας ολοκληρωμένης δομικής λύσης.
1. Τι είναι μια διαμορφωμένη δομική χαλύβδινη στήλη;
2. Ποιες είναι οι κοινές διαμορφώσεις;
3. Ποια είναι τα κύρια πλεονεκτήματα;
4. Ποια υλικά και οι παράμετροι απόδοσης έχουν σημασία;
5. Πώς κατασκευάζεται μια διαμορφωμένη δομική χαλύβδινη στήλη;
6. Πού χρησιμοποιούνται διαμορφωμένες δομικές χαλύβδινες κολώνες;
7. Πώς συγκρίνεται με τις συμβατικές στήλες;
8. Πώς πρέπει οι αγοραστές να επιλέξουν τη σωστή στήλη;

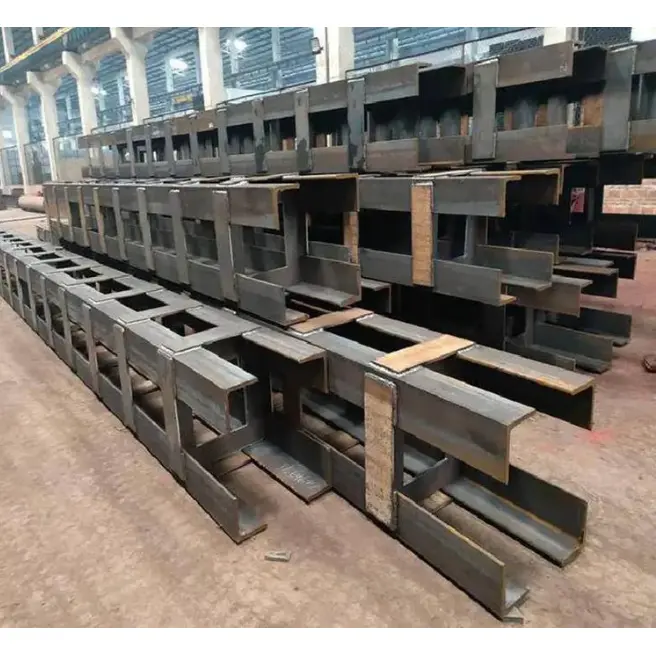

Μια διαμορφωμένη δομική στήλη από χάλυβα είναι ένα κατακόρυφο δομικό μέλος του οποίου η διατομή είναι ειδικά σχεδιασμένη εκτός του συμβατικού σχήματος ορθογώνιας, κυκλικής ή τυπικής διατομής H. Μπορεί να κατασκευαστεί με τη συναρμολόγηση χαλύβδινων πλακών, δομικών τμημάτων, κοίλων τμημάτων ή χαλύβδινων σωλήνων και τη συνένωση τους μέσω ελεγχόμενων διαδικασιών συγκόλλησης και κατασκευής.
Ο πρωταρχικός σκοπός είναι η επίλυση δομικών ή αρχιτεκτονικών προβλημάτων που οι τυπικές στήλες δεν μπορούν να αντιμετωπίσουν αποτελεσματικά. Για παράδειγμα, μια στήλη τοποθετημένη σε γωνία κτιρίου μπορεί να χρειαστεί να παραμείνει στο ίδιο επίπεδο με δύο τοίχους αντί να προεξέχει σε χρήσιμο εσωτερικό χώρο. Μια στήλη σχήματος L μπορεί να αντιμετωπίσει αυτήν την κατάσταση διατηρώντας την απαιτούμενη διαδρομή φορτίου.
Ομοίως, μια κεντρική κολόνα που δέχεται δοκούς από πολλαπλές κατευθύνσεις μπορεί να επωφεληθεί από μια σταυροειδή διαμόρφωση. Οι κολώνες μεταβλητής τομής και οι καμπύλες μπορούν επίσης να υποστηρίξουν χαρακτηριστικές αρχιτεκτονικές προσόψεις όπου θα ήταν δύσκολο να ενσωματωθεί ένα σταθερό συμβατικό προφίλ.
Σύμφωνα με τις προδιαγραφές προϊόντων της HAISHENG, οι τυπικές διαμορφώσεις περιλαμβάνουν στήλες σχήματος L, σχήματος Τ, σταυροειδών, πολυγωνικών, σύνθετων, μεταβλητής τομής και καμπύλες στήλες. Ο σχεδιασμός μπορεί να αναπτυχθεί σύμφωνα με τα κατασκευαστικά σχέδια, τις συνθήκες του εργοταξίου, τα σημεία σύνδεσης και τις ειδικές απαιτήσεις φέροντος φορτίου για το έργο.
Οι διαφορετικές γεωμετρίες κτιρίων απαιτούν διαφορετικές δομικές λύσεις. Οι ακόλουθες διαμορφώσεις είναι από τις πιο χρήσιμες επιλογές για μη τυποποιημένη κατασκευή από χάλυβα:
| Διαμόρφωση | Τυπική Εφαρμογή | Βασικό όφελος |
|---|---|---|
| Στήλη σε σχήμα L | Γωνίες κτιρίων και διασταυρώσεις τοίχων | Εφαρμόζει στενά στους τοίχους και μειώνει το εσωτερικό εμπόδιο |
| Στήλη σε σχήμα Τ | Κέντρα τοίχων, διάδρομοι και ακραίες τοποθεσίες | Παρέχει ισορροπημένη υποστήριξη ενώ ενσωματώνεται με διατάξεις τοίχου |
| Σταυροειδής Στήλη | Κεντρικοί δομικοί πυρήνες και συνδέσεις δοκών πολλαπλών κατευθύνσεων | Διευκολύνει τις συνδέσεις από πολλές κατευθύνσεις |
| Στήλη σε σχήμα Ζ | Ακανόνιστες κατόψεις και εξειδικευμένες δομικές ζώνες | Προσαρμόζεται σε πολύπλοκες χωρικές ρυθμίσεις |
| Πολυγωνική στήλη | Αρχιτεκτονικές κατασκευές και έργα μεγάλης έκτασης | Συνδυάζει προσαρμοσμένη γεωμετρία με δομικές απαιτήσεις |
| Μεταβλητή-Στήλη Ενότητας | Πολυώροφα κατασκευές και αρχιτεκτονικές προσόψεις | Επιτρέπει την αλλαγή των διαστάσεων του τμήματος ανάλογα με τη φόρτωση ή το σχεδιασμό |
| Καμπύλη στήλη | Καμπύλες προσόψεις και ξεχωριστά αρχιτεκτονικά έργα | Υποστηρίζει πολύπλοκες οπτικές και γεωμετρικές απαιτήσεις |
Η καταλληλότερη διαμόρφωση θα πρέπει να προσδιορίζεται μέσω υπολογισμών δομικής μηχανικής αντί να επιλέγεται αποκλειστικά για εμφάνιση. Η γεωμετρία διατομής, το πάχος της πλάκας, το ύψος της στήλης, οι συνθήκες φόρτωσης, οι λεπτομέρειες σύνδεσης και οι ισχύοντες κώδικες σχεδίασης επηρεάζουν τον τελικό σχεδιασμό.
Το πιο προφανές πλεονέκτημα είναι η γεωμετρική ευελιξία. Αντί να αναγκάσουν τη διάταξη του κτιρίου να φιλοξενήσει μια τυπική στήλη, οι μηχανικοί μπορούν να προσαρμόσουν τη στήλη στη δομή. Αυτό είναι ιδιαίτερα χρήσιμο για γωνίες, διασταυρώσεις τοίχων, κλιμακωτά επίπεδα δαπέδου, ακανόνιστα σχέδια και περιορισμένες περιοχές εγκατάστασης.
Όταν μια στήλη μπορεί να ενσωματωθεί σε έναν τοίχο, μπορεί να μειώσει την ποσότητα της χρησιμοποιήσιμης επιφάνειας δαπέδου που χάνεται από δομικές προεξοχές. Αυτό μπορεί να είναι πολύτιμο σε κτίρια κατοικιών, εμπορικούς χώρους, δημόσιες εγκαταστάσεις και προκατασκευασμένες κατασκευές όπου η αποτελεσματικότητα του εσωτερικού σχεδιασμού είναι σημαντική.
Οι ειδικά διαμορφωμένες κολώνες μπορούν να παρέχουν πολλαπλές επιφάνειες σύνδεσης για δοκούς, στηρίγματα και άλλα δομικά μέλη. Μια σταυροειδής διαμόρφωση, για παράδειγμα, μπορεί να σχεδιαστεί για καταστάσεις όπου τα δομικά μέλη συγκλίνουν από διάφορες κατευθύνσεις.
Προσαρμόζοντας το πλάτος του άκρου, το πάχος της πλάκας και τη συνολική διατομή, οι μηχανικοί μπορούν να τροποποιήσουν την κατανομή του δομικού υλικού και να επηρεάσουν την ακαμψία γύρω από διαφορετικούς άξονες. Αυτό καθιστά τις διαμορφωμένες στήλες χρήσιμες για έργα με ασυνήθιστες κατακόρυφες, πλευρικές ή έκκεντρες συνθήκες φόρτωσης.
Πολλές σύνθετες δραστηριότητες κατασκευής μπορούν να ολοκληρωθούν πριν από την παράδοση. Η κοπή, η συναρμολόγηση, η συγκόλληση, το ίσιωμα, η τελική κατεργασία, η προσάρτηση πλακών, η επιθεώρηση και η επιφανειακή επεξεργασία μπορούν να συντονιστούν σε ένα ελεγχόμενο περιβάλλον παραγωγής. Αυτό μπορεί να μειώσει την ποσότητα κατασκευής που απαιτείται στο εργοτάξιο.
Η επιλογή υλικού θα πρέπει να αντιστοιχεί στους δομικούς υπολογισμούς του έργου, τις περιβαλλοντικές συνθήκες, τις απαιτήσεις θερμοκρασίας και τα ισχύοντα πρότυπα. Το HAISHENG αναφέρει τα Q235B και Q355B ως επιλογές βασικού υλικού, με τα Q355NL και Q355GJ διαθέσιμα για συγκεκριμένες απαιτήσεις χαμηλής θερμοκρασίας ή υψηλού σεισμικού ελέγχου.
| Παράμετρος | Τυπική Προδιαγραφή |
|---|---|
| Πρωτογενή Υλικά | Q235B, Q355B |
| Ειδικές Επιλογές Υλικών | Q355NL, Q355GJ |
| Πάχος πλάκας / άκρου | Περίπου 8–60 mm ανάλογα με το σχέδιο |
| Πλάτος ενός άκρου | Περίπου 100–600 mm ανάλογα με τη διαμόρφωση |
| Τυπικό μήκος τμήματος | 9 m ή 12 m. τμηματοποιημένη κατασκευή για μεγαλύτερα ύψη |
| Ευθύτητα στήλης | ≤ L/1000 |
| Απόκλιση διαστάσεων διατομής | Περίπου ±2–3 mm |
| Πάχος πλάκας βάσης | Περίπου 16–60 mm |
| Σειρά μπουλονιών αγκύρωσης | M20–M64 σύμφωνα με το σχέδιο |
Για αναφορά, το Q235B χρησιμοποιείται συνήθως για τυπικές δομικές εφαρμογές, ενώ το Q355B παρέχει υψηλότερη αντοχή διαρροής και είναι κατάλληλο για δομικές εφαρμογές βαρύτερου φορτίου, ψηλής ανύψωσης και απαιτητικές. Η επιλογή υλικού θα πρέπει πάντα να επαληθεύεται με βάση τις μηχανολογικές απαιτήσεις του έργου και τους τοπικούς δομικούς κώδικες.
Για την αντιδιαβρωτική προστασία, η προετοιμασία της επιφάνειας και η επιλογή επίστρωσης είναι εξίσου σημαντικές. Ένα τυπικό σύστημα μπορεί να περιλαμβάνει αμμοβολή σε Sa2.5 ακολουθούμενη από αστάρι πλούσιο σε ψευδάργυρο, ενδιάμεση επίστρωση και τελική επίστρωση. Για πιο επιθετικά περιβάλλοντα, όπως οι παράκτιες εφαρμογές, μπορεί επίσης να ληφθεί υπόψη ο γαλβανισμός εν θερμώ.
Η κατασκευή ακριβείας είναι ιδιαίτερα σημαντική επειδή η μη τυπική γεωμετρία αφήνει λιγότερο περιθώριο για ανεξέλεγκτα σφάλματα κατασκευής. Μια τυπική ροή εργασιών κατασκευής περιλαμβάνει τα ακόλουθα στάδια:
Για κρίσιμες δομικές αρθρώσεις, οι μη καταστροφικές δοκιμές μπορούν να ενσωματωθούν στο σχέδιο ποιοτικού ελέγχου. Το HAISHENG καθορίζει συγκολλήσεις Βαθμού Ι και 100% υπερηχητικές δοκιμές για αρμούς δοκού-κολώνας κλειδιού και συγκολλήσεις πρωτεύοντος ματίσματος σε ισχύουσες διαμορφώσεις.
Η ευελιξία της προσαρμοσμένης γεωμετρίας καθιστά αυτές τις στήλες κατάλληλες για έργα όπου τα τυπικά δομικά τμήματα είναι δύσκολο να ενσωματωθούν.
Είναι ιδιαίτερα χρήσιμα όταν οι δομικές απαιτήσεις και οι αρχιτεκτονικές απαιτήσεις αλληλοεπικαλύπτονται. Αντί να αντιμετωπίζεται η στήλη ως τυπικό τμήμα εμπορευμάτων, ολόκληρο το μέλος μπορεί να σχεδιαστεί ως μέρος του δομικού συστήματος του κτιρίου.
| Χαρακτηριστικό | Σχηματισμένη δομική ατσάλινη στήλη | Συμβατικό H-Section | Κυκλικό κοίλο τμήμα |
|---|---|---|---|
| Ευελιξία διατομής | Πολύ ψηλά. προσαρμοσμένη γεωμετρία | Τυπική γεωμετρία | Τυπική κυκλική γεωμετρία |
| Ενσωμάτωση τοίχου | Εξαιρετικό για επιλεγμένες διατάξεις | Μέτριος | Μέτριος |
| Συνδέσεις πολλαπλών κατευθύνσεων | Μπορεί να σχεδιαστεί για πολλαπλές κατευθύνσεις σύνδεσης | Πιο φυσικά ταιριάζει σε πρωτεύοντες ορθογώνιους άξονες | Οι συνδέσεις μπορούν να διευθετηθούν γύρω από το τμήμα αλλά μπορεί να απαιτούν εξειδικευμένες λεπτομέρειες |
| Αρχιτεκτονική προσαρμοστικότητα | Εξοχος | Μέτριος | Καλός |
| Μεταβλητή Ενότητα | Διαθέσιμος | Περιορισμένη χωρίς πρόσθετη κατασκευή | Πιθανό αλλά απαιτεί προσαρμοσμένη κατασκευή |
| Τυπική χρήση | Πολύπλοκες και μη τυποποιημένες κατασκευές | Συμβατικά χαλύβδινα κουφώματα | Εκτεθειμένες κολώνες και εξειδικευμένες δομικές εφαρμογές |
Αυτή η σύγκριση δεν σημαίνει ότι μια διαμορφωμένη στήλη είναι πάντα ανώτερη. Τα τυπικά τμήματα παραμένουν εξαιρετικά οικονομικά και αποτελεσματικά όταν η γεωμετρία τους ταιριάζει με το έργο. Η τιμή μιας διαμορφωμένης δομικής χαλύβδινης στήλης εμφανίζεται όταν τα συμβατικά προφίλ δημιουργούν συμβιβασμούς στο χώρο, τις συνδέσεις, την αρχιτεκτονική μορφή ή τη δομική απόδοση.
Για εργολάβους, δομικούς μηχανικούς και ομάδες προμηθειών που αναζητούν κατασκευαστή ή προμηθευτή από την Κίνα, θα πρέπει να επιβεβαιωθούν αρκετοί παράγοντες πριν από την παραγγελία.
Ένας αξιόπιστος κατασκευαστής θα πρέπει να είναι σε θέση να μεταφράζει τα μηχανικά σχέδια σε μια ελεγχόμενη διαδικασία κατασκευής, διατηρώντας παράλληλα την ιχνηλασιμότητα από την πρώτη ύλη μέχρι το τελικό εξάρτημα.
Ο κύριος σκοπός του είναι να παρέχει μια φέρουσα στήλη που μπορεί να προσαρμοστεί σε αρχιτεκτονικές διατάξεις, ασυνήθιστες απαιτήσεις σύνδεσης, περιορισμένους χώρους, έκκεντρη φόρτιση ή πολύπλοκα δομικά πλαίσια όπου οι τυπικές κολώνες δεν είναι κατάλληλες.
Ναί. Η διατομή, οι διαστάσεις, η ποιότητα χάλυβα, το πάχος της πλάκας, το ύψος, οι πλάκες σύνδεσης, τα ενισχυτικά, οι πλάκες βάσης και η επεξεργασία επιφάνειας μπορούν να προσαρμοστούν σύμφωνα με τα μηχανικά σχέδια και τις απαιτήσεις του έργου.
Τα Q235B και Q355B είναι κοινές επιλογές. Ανάλογα με τις συνθήκες του έργου, το Q355NL ή το Q355GJ μπορεί να ληφθεί υπόψη για συγκεκριμένες εφαρμογές χαμηλής θερμοκρασίας ή υψηλής σεισμικότητας.
Μπορούν να χρησιμοποιηθούν σε κατασκευές υψηλών ορόφων και βαρέων φορτίων όταν έχουν σχεδιαστεί σωστά. Η τελική μελέτη θα πρέπει να επαληθεύεται μέσω δομικών υπολογισμών και να συμμορφώνεται με τους ισχύοντες οικοδομικούς κώδικες.
Ναί. Ανάλογα με το περιβάλλον, οι επιλογές προστασίας μπορεί να περιλαμβάνουν συστήματα επίστρωσης πολλαπλών στρώσεων ή γαλβανισμό εν θερμώ. Η κατάλληλη επεξεργασία θα πρέπει να προσδιορίζεται σύμφωνα με τις συνθήκες έκθεσης και τις απαιτήσεις του έργου.
Οι χρήσιμες πληροφορίες περιλαμβάνουν δομικά σχέδια, διαστάσεις στήλης, τύπο διατομής, ποιότητα χάλυβα, ποσότητα, απαιτούμενο μήκος, λεπτομέρειες σύνδεσης, επεξεργασία επιφάνειας, απαιτήσεις επιθεώρησης, προορισμός παράδοσης και ισχύοντα πρότυπα.
A Σχηματισμένη δομική ατσάλινη στήληπροσφέρει μια αποτελεσματική λύση όταν τα συμβατικά προφίλ χάλυβα δεν μπορούν να ικανοποιήσουν ταυτόχρονα δομικές, αρχιτεκτονικές και απαιτήσεις χρήσης χώρου. Από γωνιακές στήλες σχήματος L και στήλες τοίχου σε σχήμα Τ έως διαμορφώσεις σταυροειδούς, πολυγωνικής, καμπύλης και μεταβλητής διατομής, η προσαρμοσμένη γεωμετρία επιτρέπει στο δομικό σύστημα να προσαρμοστεί στο έργο αντί να αναγκάσει το έργο να προσαρμοστεί σε ένα τυπικό προφίλ. Για αγοραστές που αναζητούν έναν αξιόπιστο κατασκευαστή από την Κίνα και έναν προμηθευτή κατασκευών από χάλυβα μίας στάσης, η HAISHENG παρέχει εξατομικευμένη κατασκευή με βάση τα σχέδια, τις απαιτήσεις υλικών, τις λεπτομέρειες σύνδεσης, τις προδιαγραφές διαστάσεων, τις απαιτήσεις επιθεώρησης και τις ανάγκες επιφανειακής επεξεργασίας. Εάν σχεδιάζετε ένα μη τυποποιημένο έργο κατασκευής από χάλυβα και χρειάζεστε προσαρμοσμένες διαστάσεις στηλών, τεχνική συμβουλή ή προσφορά έργου,επικοινωνήστε μαζί μαςγια να συζητήσετε τις απαιτήσεις σας και να αναπτύξετε μια κατάλληλη λύση διαμορφωμένης δομικής χαλύβδινης στήλης.
