Τα πάνελ στέγης από κυματοειδές χάλυβα για δομικά κτίρια είναι τα πιο ευρέως χρησιμοποιούμενα υλικά περιβλημάτων στέγης σε συστήματα χαλύβδινων κατασκευών. Αυτά τα προϊόντα χρησιμοποιούν γαλβανισμένο εν θερμώ ή επικαλυμμένο χάλυβα Al-Zn ως υπόστρωμα βάσης, το οποίο διαθέτει έγχρωμο προστατευτικό φινίρισμα με επίστρωση ρολού και διαμορφωμένο σε τυπικά προφίλ μέσω μορφοποίησης ψυχρού κυλίνδρου. Το πλήρες σύστημα περιλαμβάνει πάνελ οροφής, συνδετήρες, μονωτικά στρώματα, αδιάβροχες μεμβράνες, τεγίδες και διάφορα εξαρτήματα επένδυσης, δημιουργώντας ένα ολοκληρωμένο συγκρότημα που εκτείνεται από τη φέρουσα βάση έως την επιφανειακή στεγανοποίηση, μόνωση και φινίρισμα άκρων.
Χαρακτηρίζονται από μικρό βάρος, υψηλή απόδοση κατασκευής και προσαρμόσιμα επίπεδα αντοχής στη διάβρωση, αυτά τα πάνελ είναι κατάλληλα για τυπικές αποθήκες και εργοστάσια, καθώς και για σκελετό μεγάλου ανοίγματος και καμπύλες δικτυωτές στέγες κελύφους. Εξισορροπώντας την απόδοση, το κόστος κατασκευής και τη μακροπρόθεσμη ανθεκτικότητα, αποτελούν προτιμώμενη επιλογή για έργα στέγης από μεταλλικές κατασκευές.
Τα πάνελ στέγης από κυματοειδές χάλυβα για δομικά κτίρια χρησιμοποιούν γαλβανισμένο εν θερμώ ή με επίστρωση Al-Zn χάλυβα προφίλ ως εξωτερικό στρώμα. Σε συνδυασμό με μονωτικά υλικά, αξεσουάρ στεγανοποίησης, συνδετήρες και εξαρτήματα επένδυσης, τοποθετούνται πάνω σε χαλύβδινες τεγίδες διατομής C ή διατομής Z για να σχηματίσουν μια πλήρη δομή περιβλήματος στέγης. Το σύστημα παρέχει βασικές λειτουργίες όπως σφράγιση στέγης, στεγανοποίηση, θερμομόνωση και αντίσταση στον αέρα, χρησιμεύοντας ως κύρια λύση στέγης για κτίρια από ελαφρύ χάλυβα, διαστημικά κουφώματα και έργα δικτυωτού κελύφους.
2.1 Τα κύρια υποστρώματα περιλαμβάνουν γαλβανισμένο εν θερμώ χάλυβα και χάλυβα με επίστρωση εν θερμώ Al-Zn. Οι κοινές προδιαγραφές επίστρωσης περιλαμβάνουν τα AZ150, AZ180 και AZ275.
2.2 Η επιφάνεια διαθέτει έγχρωμο φινίρισμα ψημένο, διαθέσιμο σε τρεις τύπους επίστρωσης—Πολυεστέρας (PE), Πολυεστέρας υψηλής αντοχής (HDP) και Φθοριούχος Πολυβινυλιδένιο (PVDF)—που επιλέγεται με βάση τις συνθήκες εσωτερικού/εξωτερικού περιβάλλοντος και τις απαιτήσεις αντοχής στη διάβρωση.

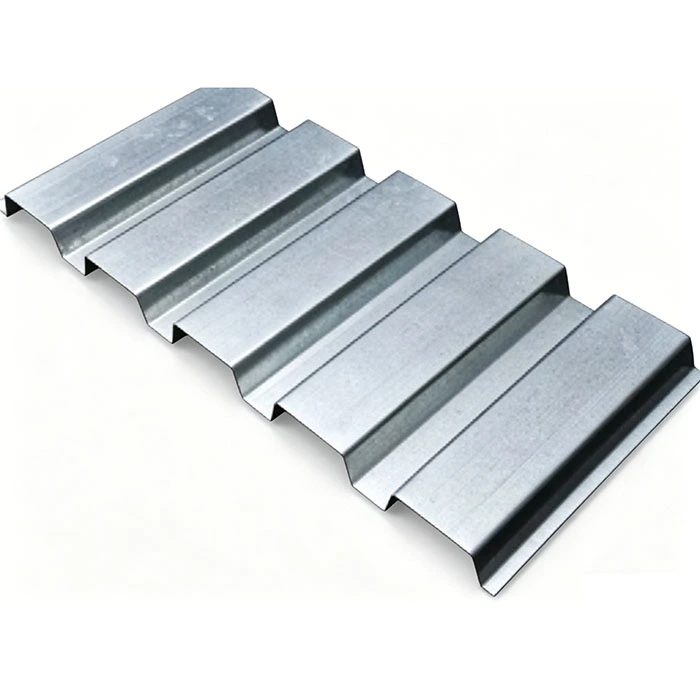

3.1 Τυπικά επικαλυπτόμενα φύλλα χάλυβα με έγχρωμη επίστρωση: Περιλαμβάνει δύο κοινά προφίλ—Τύπου 840 και Τύπου 900. Αυτά στερεώνονται με εκτεθειμένες βίδες αυτοεπικάλυψης και χρησιμοποιούνται ευρέως για τυπικά κτίρια και αποθήκες εργοστασίων.

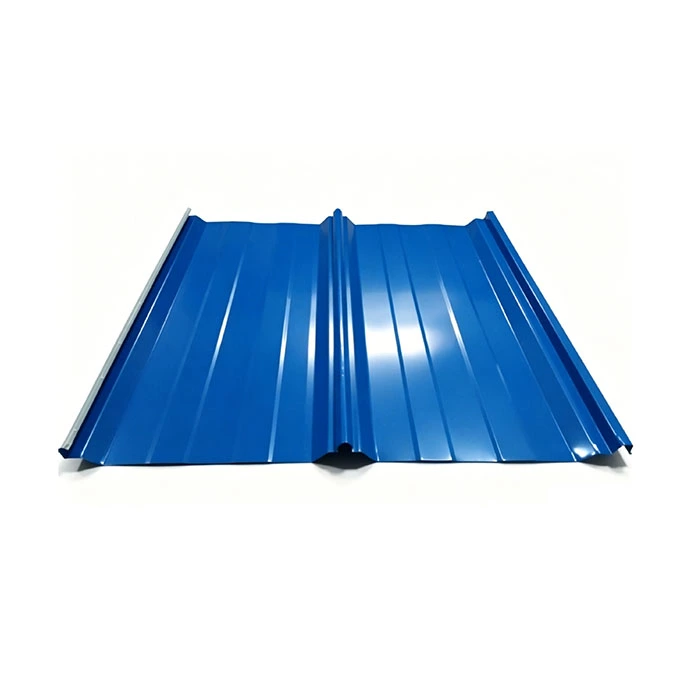

3.2 Πάνελ οροφής μόνιμης ραφής: Περιλαμβάνει τύπου 470 και τύπου 475. Αυτά διαθέτουν μέθοδο εγκατάστασης με κρυφό κλιπ χωρίς εκτεθειμένες βίδες και προσφέρουν εξαιρετική απόδοση στεγανοποίησης. είναι κατάλληλα για κατασκευές στέγης με μεγάλο άνοιγμα και καμπύλες, όπως διαστημικά πλαίσια και δικτυωτά κελύφη.
1.1 840/900 Series Lap-Seam Panels: Πάχος πλαισίου 0,4mm–0,8mm. διαθέτει πλευρικούς αρμούς που ασφαλίζονται με εκτεθειμένες βίδες με αυτοκόλλητη τομή.
1.2 470/475 Series Standing Seam Panels: Πάχος πλαισίου 0,6mm–1,0mm. χρησιμοποιεί μια δομή αλληλοεμπλοκής ραφής αρσενικού-θηλυκού εγκατεστημένη με κρυφά κλιπ.
1.3 Συστάσεις επιλογής υλικού: Για τυπικά έργα εσωτερικής ναυσιπλοΐας, χρησιμοποιήστε υποστρώματα επικαλυμμένα με Al-Zn με τυπική πολυεστερική βαφή. για παράκτιες ή χημικά διαβρωτικές περιοχές, δώστε προτεραιότητα στα υποστρώματα Al-Zn (AZ275) με τελικές επιστρώσεις φθοράνθρακα (PVDF).
2.1 Συρόμενα κρυφά κλιπ: Σχεδιασμένα ειδικά για όρθια πάνελ ραφής. κατασκευασμένο από γαλβανισμένο εν θερμώ χάλυβα. επιτρέπει τη θερμική διαστολή και συστολή των πάνελ.
2.2 Βίδες με αυτοκόλλητο και αδιάβροχες ροδέλες: Χρησιμοποιούνται για τη στερέωση πλαισίων με ραφές. Οι ροδέλες είναι κατασκευασμένες από καουτσούκ EPDM για εξασφάλιση αδιάβροχης σφράγισης μεγάλης διάρκειας.
2.3 Βοηθητικά εξαρτήματα: Τυφλά πριτσίνια και ταινία σφράγισης βουτυλίου. χρησιμοποιείται για τη σφράγιση και την ενίσχυση των επικαλύψεων των πάνελ και των αρμών που αναβοσβήνουν, αποτρέποντας τη διαρροή τριχοειδούς νερού.
Χρησιμοποιεί μια περιστρεφόμενη αδιάβροχη αναπνεύσιμη μεμβράνη πολυπροπυλενίου τοποθετημένη μεταξύ του μονωτικού στρώματος και των πλαισίων στέγης από κυματοειδές χάλυβα για δομικά κτίρια. εμποδίζει την εξωτερική είσοδο υγρού νερού ενώ επιτρέπει τη διαφυγή εσωτερικού ατμού υγρασίας, αποτρέποντας την υγρασία της μόνωσης, την ανάπτυξη μούχλας και την υποβάθμιση της θερμικής απόδοσης.
4.1 Μονωτικές πλάκες από πετροβάμβακα: Πάχος 50mm–150mm. πληροί τα πρότυπα πυρασφάλειας κλάσης Α για άκαυστη και τις απαιτήσεις τοξικότητας καπνού· κατάλληλο για εργαστήρια παραγωγής, αποθήκες επικίνδυνων χημικών και εγκαταστάσεις που υπόκεινται σε αυστηρούς ελέγχους πυρασφάλειας.
4.2 Κουβέρτες από υαλοβάμβακα: Πάχος 50mm–150mm. θερμική αγωγιμότητα ≤0,042W/(m·K); προσφέρει εξαιρετική αξία κόστους-απόδοσης. χρησιμοποιείται ευρέως σε τυπικά βιομηχανικά κτίρια από ελαφρύ χάλυβα χωρίς ειδικές απαιτήσεις πυρασφάλειας. 4.3 Βοηθητικά εξαρτήματα: Το πλέγμα στήριξης της μόνωσης και τα εξειδικευμένα μονωτικά κλιπ είναι διατεταγμένα εγκάρσια κατά μήκος των τεγίδων για να αποτρέψουν τη χαλάρωση ή το σχίσιμο του εύκαμπτου μαλλί της μόνωσης.
Για κτίρια που υπόκεινται σε υψηλή υγρασία —όπως εκείνα που περιλαμβάνουν μαγείρεμα, πλύσιμο ή ύγρανση εσωτερικών χώρων— πρέπει να εγκατασταθεί μια μεμβράνη φραγμού ατμών πολυαιθυλενίου. Τοποθετείται πάνω από τις τεγίδες και κάτω από το μονωτικό στρώμα για να εμποδίζει την ανοδική μετανάστευση του ζεστού, υγρού αέρα εσωτερικού χώρου, αποτρέποντας έτσι την εκτεταμένη συμπύκνωση και τη στάλαξη μέσα στο στρώμα μόνωσης κατά τη διάρκεια του χειμώνα.
Η φέρουσα υποδομή χρησιμοποιεί γαλβανισμένες εν θερμώ χαλύβδινες τεγίδες διατομής C και Z (προδιαγραφές που κυμαίνονται από C100–C250 και Z140–Z220), οι οποίες βιδώνονται στα στηρίγματα των χαλύβδινων δοκών ή στις κορυφαίες χορδές του διαστημικού πλαισίου. Βοηθητικά εξαρτήματα - συμπεριλαμβανομένων των ράβδων τεγίδων, των οριζόντιων αντηρίδων και των τιράντες γονάτων - χρησιμοποιούνται για τον περιορισμό της πλευρικής συστροφής της τεγίδας και την αντίσταση στα εγκάρσια φορτία ανέμου στην οροφή.
Περιλαμβάνει καλύμματα κορυφογραμμών, επένδυση άκρων αετώματος, εσωτερικό γωνιακό που αναβοσβήνει, κλείσιμο μαρκίζας και επένδυση άκρων για πάνελ φωτισμού ημέρας, εξασφαλίζοντας ολοκληρωμένη κάλυψη όλων των αρμών και γωνιών οροφής (τόσο εσωτερικές όσο και εξωτερικές). Το σύστημα ενσωματώνει εργοστασιακό χρωματιστό χάλυβα ή 304 υδρορροές από ανοξείδωτο χάλυβα, σε συνδυασμό με αντιδιαβρωτικούς σωλήνες από PVC, γαλβανισμένες χοάνες βρόχινου νερού και αρμούς διαστολής για να σχηματίσουν ένα πλήρες, οργανωμένο σύστημα αποστράγγισης.
Χρησιμοποιεί πάνελ φωτισμού ημέρας FRP (πλαστικό ενισχυμένο με υαλοβάμβακα) ή PC (πολυανθρακικό). Αυτά τα πάνελ διαθέτουν προφίλ που ταιριάζουν απόλυτα με τις μονάδες πάνελ οροφής, επιτρέποντας την απρόσκοπτη επικάλυψη. Συνήθως τοποθετούνται ανά 2-3 θέσεις για να παρέχουν φυσικό φωτισμό για την εγκατάσταση και να μειώνουν την κατανάλωση ενέργειας για τεχνητό φωτισμό.
Διαμόρφωση: φύλλο χάλυβα με έγχρωμη επίστρωση προφίλ 840 + υαλοβάμβακας μονής στρώσης 50 mm + χαλύβδινες τεγίδες C120 + αξεσουάρ επένδυσης από ατσάλι με τυπική έγχρωμη επίστρωση. Αυτή η διαμόρφωση προσφέρει απλή δομή και χαμηλό κόστος. Είναι κατάλληλο για προσωρινές αποθήκες ή απλά κτίρια αποθήκευσης υλικών όπως άμμος και χαλίκι, όπου δεν υπάρχουν αυστηρές απαιτήσεις για θερμομόνωση ή αντοχή στη φωτιά.
Διαμόρφωση: Χρωματιστή στέγη από χάλυβα μοντέλου 900 + μόνωση από πετροβάμβακα πάχους 100 mm + φράγμα ατμών πολυαιθυλενίου + χαλύβδινες τεγίδες διατομής C/Z + προκατασκευασμένο σύστημα υδρορροής και εκροής. Αυτό το συγκρότημα προσφέρει έναν ισορροπημένο συνδυασμό πυραντίστασης, θερμομόνωσης και αδιαβροχοποίησης. Είναι κατάλληλο για γενικά βιομηχανικά εργοστάσια σε βροχερές περιοχές της ενδοχώρας και αντιπροσωπεύει την πιο ευρέως εφαρμοσμένη τυποποιημένη λύση μέχρι σήμερα.
Διαμόρφωση: Μοντέλο 470 πάνελ όρθιας ραφής + αδιάβροχη αναπνεύσιμη μεμβράνη + πετροβάμβακας 100–150 mm + συρόμενα στηρίγματα γαλβανισμένα εν θερμώ + πλήρες σετ προσαρμοσμένων φλας και υδρορροών από ανοξείδωτο χάλυβα. Το σύστημα δεν διαθέτει εκτεθειμένες οπές στερέωσης, δέχεται θερμική διαστολή/συστολή ±25 mm και προσφέρει ανώτερη αντοχή σε παραμόρφωση, ισχυρούς ανέμους και εισροή νερού. Τα πάνελ στέγης από κυματοειδές χάλυβα για δομικά κτίρια είναι κατάλληλα για διαστημικό πλαίσιο και καμπύλες δικτυωτές στέγες κελύφους με ανοίγματα άνω των 60 μέτρων.
Για τυπικά έργα ξηρής ενδοχώρας, το βάρος επίστρωσης Al-Zn δεν είναι μικρότερο από AZ150. Για περιοχές κατά μήκος ποταμών με ήπια όξινη βροχή, επιλέγεται το AZ180. για παράκτιες περιοχές με ψεκασμό αλατιού ή περιβάλλοντα με χημική διάβρωση καπνών, χρησιμοποιείται επίστρωση AZ275, σε συνδυασμό με τελική επίστρωση PVDF φθοράνθρακα για την καθυστέρηση της γήρανσης της βαφής.
Για αξεσουάρ από χάλυβα, όπως τεγίδες, κρυφά κλιπ και ράβδους σύνδεσης, το πάχος επίστρωσης γαλβανισμένης εν θερμώ που εφαρμόζεται στο εργοστάσιο είναι τουλάχιστον 80μm. Οι κομμένες άκρες επισκευάζονται επιτόπου χρησιμοποιώντας επίστρωση ψευδαργύρου ψυχρού ψεκασμού (με περιεκτικότητα >95% σε ψευδάργυρο) για να αποτραπεί η εξάπλωση της σκουριάς από τις κομμένες επιφάνειες.
Η κλίση της οροφής έχει σχεδιαστεί σε κλίση 1:100–1:200, εξασφαλίζοντας ομαλή ροή του νερού κατά μήκος των κοιλάδων. Τα επικαλυπτόμενα πάνελ χρησιμοποιούν έναν σύνδεσμο διπλού περιτυλίγματος σφραγισμένο με ταινία βουτυλίου, ενώ τα πάνελ με όρθια ραφή διαθέτουν μηχανική κλειδαριά χωρίς διατρήσεις. Αυτό εξαλείφει τη διαρροή νερού από τις οπές του συνδετήρα ή τα κενά στην πηγή, καθιστώντας το σύστημα κατάλληλο για συνεχείς έντονες βροχοπτώσεις.
Με νεκρό βάρος μόνο 0,05–0,12 kN/m²—λιγότερο από το ένα εικοστό εκείνο της στέγης από σκυρόδεμα—αυτά τα πάνελ εξαλείφουν την ανάγκη ενίσχυσης πρωτογενών χαλύβδινων δοκών, διαστημικών σκελετών ή ανεξάρτητων θεμελίων κτιρίου. για στέγες μεγάλων ανοιγμάτων, χωρίς κολώνες, αυτό μειώνει άμεσα το κόστος της κύριας μεταλλικής κατασκευής κατά 12%-18%.
Τα φινιρίσματα βαφής διατίθενται σε τρεις βαθμούς αντοχής: PE (πολυεστέρας) για περιοχές της ενδοχώρας (5-8 χρόνια εγγύηση), HDP (πολυεστέρας υψηλής αντοχής) για βροχερές περιοχές (10-15 χρόνια) και PVDF (φθοράνθρακας) για παράκτιες περιοχές (20+ έτη). Η επίστρωση Al-Zn (αλουμίνιο-ψευδάργυρος) στο υπόστρωμα προσφέρει θυσιαστικές αντιδιαβρωτικές ιδιότητες, επιτρέποντας να σχηματιστεί αυτόματα ένα προστατευτικό φιλμ οξειδίου σε τυχόν κατεστραμμένες περιοχές.
Η εγκατάσταση είναι εξ ολοκλήρου στεγνή συναρμολόγηση. Δεν υπάρχει ανάγκη για σκλήρυνση σκυροδέματος, ξυλότυπους ή υγρές συναλλαγές και η εργασία δεν διακόπτεται από θερμοκρασίες κάτω από το μηδέν, βροχή ή χιόνι. Τα πάνελ με μηχανική μορφοποίηση ρολού εγκαθίστανται απευθείας επί τόπου, επιτρέποντας την ολοκλήρωση στέγης 10.000 m² σε μόλις 15 εργάσιμες ημέρες—το ένα πέμπτο του χρόνου που απαιτείται για τη στέγη από σκυρόδεμα.
Τα πάνελ υποστηρίζουν το βάρος ενός μόνο ατόμου για συντήρηση. Η τοπική σκουριά ή ζημιά μπορεί να αντιμετωπιστεί αντικαθιστώντας μεμονωμένα πάνελ χωρίς αποσυναρμολόγηση ολόκληρης της οροφής. Η μετασκευή φωτοβολταϊκών στηριγμάτων ή αξονικών αναπνευστήρων απαιτεί ελάχιστη δομική ενίσχυση, διατηρώντας το κόστος τροποποίησης πολύ χαμηλό. Τα απορριπτόμενα πάνελ είναι 100% ανακυκλώσιμα ως χάλυβας και μπορούν να λιώσουν και να τυλιχτούν εκ νέου.
Το χρωματικό υπόστρωμα είναι άκαυστο. όταν συνδυάζεται με μόνωση από πετροβάμβακα κατηγορίας Α, πληροί τη βαθμολογία πυραντίστασης 0,5 ωρών που απαιτείται για βιομηχανικές εγκαταστάσεις. Η παραγωγή και η εγκατάσταση δεν δημιουργούν υπολείμματα οικοδομής, μειώνοντας τις εκπομπές στερεών αποβλήτων κατά 90% σε σύγκριση με τις στέγες από σκυρόδεμα και πληρούν τα διεθνή πρότυπα πιστοποίησης πράσινων κτιρίων.
Οι στέγες από σκυρόδεμα έχουν υψηλό νεκρό βάρος και κόστος θεμελίωσης, απαιτούν 3-6 μήνες επί τόπου υγρής κατασκευής, δεν μπορούν να λυγιστούν για να χωρέσουν κελύφη πλέγματος και υποφέρουν από μη αναστρέψιμες ρωγμές και διαρροές με την πάροδο του χρόνου. Αντίθετα, αυτά τα πάνελ στέγης από κυματοειδές χάλυβα για δομικά κτίρια είναι ελαφριά, προσφέρουν σύντομους χρόνους κατασκευής, μπορούν να κάμπτονται σε προσαρμοσμένα σχήματα και επιτρέπουν απλές επισκευές διαρροών.
Ενώ το Al-Mg-Mn προσφέρει ελαφρώς ανώτερη αδιαβροχοποίηση, το μοναδιαίο κόστος υλικού του είναι πάνω από 40% υψηλότερο από αυτό του χάλυβα με έγχρωμη επίστρωση και η χαμηλότερη σκληρότητά του το καθιστά επιρρεπές σε βαθουλώματα από πτώση αντικειμένων. υπό τυπική πίεση ανέμου και διαβρωτικές συνθήκες, ο χάλυβας με επίστρωση Al-Zn αποδίδει εξίσου καλά, ενώ προσφέρει εξαιρετικά ανώτερη οικονομική απόδοση.
Τα κεραμίδια από πηλό είναι πολύ βαριά για στέγες από χάλυβα μεγάλου ανοίγματος και είναι κατάλληλα μόνο για χαμηλά κτίρια από τούβλα από σκυρόδεμα. Τα πλακάκια αμιάντου υποφέρουν από κακή αντοχή και υψηλή ευθραυστότητα και -λόγω περιβαλλοντικών κανονισμών που απαγορεύουν τον αμίαντο- απαγορεύονται σε έργα στο εξωτερικό, ενώ ο χρωματισμένος χάλυβας είναι πλήρως συμβατός και προσφέρει ανώτερη αντοχή στην κρούση.
Επαληθεύστε τις αρχικές αναφορές υλικού κατασκευαστή και τις αναφορές δοκιμών επίστρωσης ψευδαργύρου για γαλβανισμένα εν θερμώ ή με επίστρωση Al-Zn πηνία χάλυβα. Χρησιμοποιήστε μετρητές πάχους επίστρωσης για επιτόπιους επιτόπιους ελέγχους των τιμών AZ και επιθεωρήστε την επιφάνεια για γρατσουνιές, κενά επίστρωσης ή λευκά σημεία οξείδωσης. επιστρέψτε τις μη συμμορφούμενες πρώτες ύλες απευθείας στο χαλυβουργείο.
Χρησιμοποιήστε έναν εναέριο γερανό για να φορτώσετε το πηνίο στον υδραυλικό αποσυμπιεστή. το uncoiler ισοπεδώνει τη χαλύβδινη λωρίδα με σταθερή ταχύτητα, χρησιμοποιώντας ένα σύστημα φωτοηλεκτρικής ευθυγράμμισης για να διατηρεί την απόκλιση εντός ±2 mm, αποτρέποντας τη λοξή πλάκα κατά τη διαμόρφωση.
Τα πάνελ με ραφές σχηματίζονται χρησιμοποιώντας 12 σετ κυλίνδρων με πλάτος επικάλυψης 50 mm που είναι δεσμευμένο στην άκρη. Τα πάνελ μόνιμης ραφής χρησιμοποιούν 16 σετ εξειδικευμένων κυλίνδρων διαμόρφωσης για τη δημιουργία αλληλοεμπλεκόμενων αρσενικών και θηλυκών αρθρώσεων, εξασφαλίζοντας διάκενο ραφής ≤0,3 mm.
Κόψτε σε καθορισμένα μήκη βάσει σχεδίων. Τα τυπικά πάνελ (≤12 m) κόβονται για οδικές μεταφορές, ενώ τα πολύ μακριά πάνελ κόβονται σε τμήματα. Οι κομμένες άκρες αφαιρούνται από γρεζίνες και ανακουφίζονται από την πίεση για να αποφευχθεί η μελλοντική διάβρωση στο σημείο κοπής.
Μετρήστε το αποτελεσματικό πλάτος κάλυψης, το ύψος της πλευράς και το πάχος του πάνελ και ελέγξτε την πρόσφυση μεμβράνης βαφής. Τα πάνελ όρθιας ραφής υποβάλλονται σε πρόσθετη δοκιμή εφελκυσμού ραφής για να διασφαλιστεί ότι η χωρητικότητα φορτίου ανέμου αλληλομανδάλωσης πληροί τα πρότυπα.
Διαφανές προστατευτικό φιλμ πολυαιθυλενίου εφαρμόζεται στην επιφάνεια του πίνακα για την αποφυγή γρατσουνιών κατά τη μεταφορά. Τα πάνελ στέγης από κυματοειδές χάλυβα για δομικά κτίρια είναι διασταυρωμένα και τοποθετημένα σε μπλοκ βάσης από μασίφ ξύλο. Οι προδιαγραφές (τύπος προφίλ, μήκος, αναγνωριστικό έργου) επισημαίνονται με σπρέι στο εξωτερικό. και για παραγγελίες θαλάσσιων εμπορευμάτων εφαρμόζεται επιπλέον αδιάβροχο ελαστικό περιτύλιγμα.
Μετά το σχίσιμο των βασικών πηνίων από χάλυβα με έγχρωμη επίστρωση, κατασκευάζονται εξαρτήματα όπως καλύμματα κορυφογραμμών, φλας, υδρορροές και κλεισίματα άκρων χρησιμοποιώντας μηχανές κάμψης CNC. Οι ακτίνες κάμψης είναι τυποποιημένες σε τρεις φορές το πάχος του πάνελ για να αποφευχθεί το ράγισμα ή το ξεφλούδισμα του χρώματος κατά την κάμψη.
Οι γαλβανισμένες εν θερμώ βίδες, οι ροδέλες EPDM, οι συρόμενοι βραχίονες και οι στεγανωτικές ταινίες συσκευάζονται ξεχωριστά ανά τύπο και αποστέλλονται στην ίδια παρτίδα με τα πάνελ οροφής, διασφαλίζοντας συνέπεια στις επικαλύψεις αξεσουάρ και τα φινιρίσματα βαφής.
|
Τύπος πίνακα |
Αποτελεσματικό πλάτος |
Wave Height |
Fixing Method |
|
840 Lap Panel |
840mm |
35mm |
Εκτεθειμένες βίδες αυτοδιάτρησης |
|
900 Lap Panel |
900 χλστ |
25mm |
Εκτεθειμένες βίδες αυτοδιάτρησης |
|
470 Πάνελ όρθιας ραφής |
470mm |
65mm |
Κρυφό στήριγμα ολίσθησης |
|
475 Πάνελ όρθιας ραφής |
475mm |
65mm |
Κρυφό σταθερό στήριγμα |
Βαθμός υποστρώματος: TS280 (συνηθισμένη περιοχή), TS350 (περιοχή υψηλής πίεσης ανέμου)
Αντοχή εφελκυσμού: 380~520MPa
Συντελεστής θερμικής διαστολής: 1,2×10-5/℃
Ξηρό φιλμ επιφανειακής βαφής: PE 20-25μm, HDP 25-30μm, PVDF 25-35μm
Βάρος αναφοράς: 0,5mm=4,0kg/㎡, 0,6mm=4,8kg/㎡
Αντίσταση ανέμου: 0,55~1,0 kPa βασική πίεση ανέμου με ενίσχυση τεγίδας Z
Εύρος ολίσθησης στήριξης ολίσθησης: ±25mm
Παράμετρος πετροβάμβακα: Πυκνότητα 100-150kg/m³, πυρίμαχο κατηγορίας Α
Βάσει των τοπικών συνθηκών του έργου—συμπεριλαμβανομένης της πίεσης ανέμου, του φορτίου χιονιού, της κατηγορίας διάβρωσης και των κωδικών πυρασφάλειας—παρέχουμε δωρεάν λύσεις αντιστοίχισης για προφίλ στέγης, επιστρώσεις και μονωτικά στρώματα, μετριάζοντας τον κίνδυνο μελλοντικής επανεπεξεργασίας που σχετίζεται με στεγανοποίηση ή αντοχή στον αέρα.
Η εξειδικευμένη αδιάβροχη, αεροστεγής συσκευασία για τις θαλάσσιες μεταφορές περιλαμβάνει προστατευτικά γωνιών και διαχωρισμό τμημάτων πάνελ για την αποφυγή ζημιών από ψεκασμό άλατος ωκεανού και παραμόρφωση της επιφάνειας.
Οδηγίες απομακρυσμένης εγκατάστασης που παρέχονται και στα κινέζικα και στα αγγλικά. Εγγύηση επίστρωσης υποστρώματος 15 ετών για τις εσωτερικές περιοχές και 8 ετών για τις παράκτιες περιοχές. εγγύηση φινιρίσματος βαφής με βάση τη διάρκεια ζωής της συγκεκριμένης επίστρωσης. και προμήθεια εφ' όρου ζωής ανταλλακτικών.
1 Είναι υποχρεωτικό το φινίρισμα fluorocarbon (PVDF) για παράκτια έργα;
Για τοποθεσίες εντός 5 χιλιομέτρων από την ακτή ή σε χημικά βιομηχανικά πάρκα, ένα υπόστρωμα AZ275 σε συνδυασμό με φινίρισμα PVDF fluorocarbon είναι υποχρεωτικό. για περιοχές 5–20 χλμ από την ακτή με ήπιο ψεκασμό αλατιού, μπορεί να χρησιμοποιηθεί ένα υπόστρωμα AZ275 με φινίρισμα HDP (πολυεστέρας υψηλής αντοχής) για την εξισορρόπηση του κόστους και της μακροζωίας.
2 Μπορούν τα πάνελ στέγης από κυματοειδές χάλυβα για δομικά κτίρια να χρησιμοποιηθούν για καμπύλες στέγες διαστημικού πλαισίου;
Για καμπύλες στέγες με ακτίνα μεγαλύτερη από 50 μέτρα, το περιτυλιγμένο πάνελ τύπου 900 μπορεί να χρησιμοποιηθεί σε περιορισμένο βαθμό. για πολύπλοκες καμπύλες επιφάνειες με πιο σφιχτές ακτίνες, το πάνελ όρθιας ραφής τύπου 470 είναι υποχρεωτικό για την αποφυγή παραμόρφωσης, ρωγμάτωσης ή διαρροής στις αρθρώσεις της αγκαλιάς.
3 Μπορεί κανείς να επιλέξει ανάμεσα σε ένα φράγμα ατμών και μια αδιάβροχη αναπνεύσιμη μεμβράνη;
Χρησιμοποιήστε ένα φράγμα ατμών για εσωτερικούς χώρους που είναι επιρρεπείς στην υγρασία και μια αδιάβροχη αναπνεύσιμη μεμβράνη για εξωτερικούς χώρους που εκτίθενται στη βροχή. Σε περιοχές με υψηλή υγρασία και συχνές βροχοπτώσεις, πρέπει να τοποθετηθούν και τα δύο στρώματα, ενώ για απλές, ξηρές αποθήκες, και τα δύο μπορούν να παραληφθούν εντελώς.
