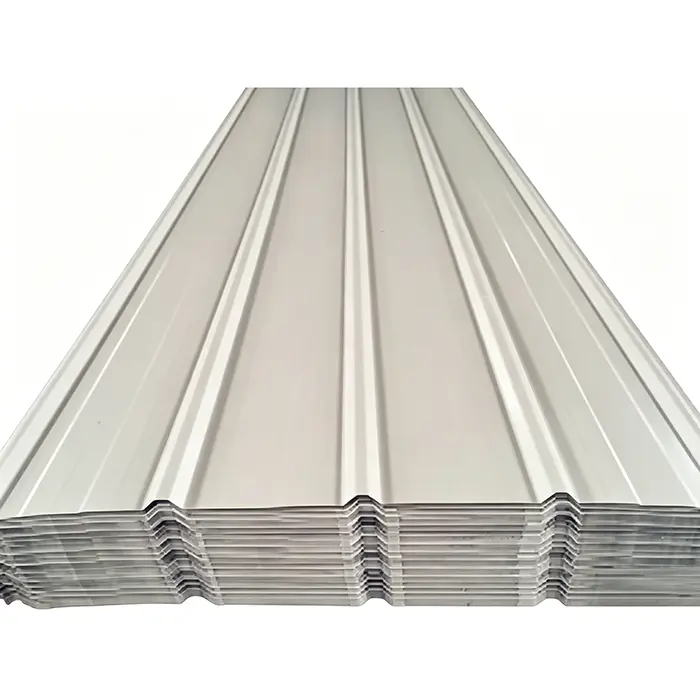

Προκατασκευασμένα πάνελ επένδυσης τοίχου από χάλυβα

Τα προκατασκευασμένα πάνελ επένδυσης τοίχων από χάλυβα της HAISHENG είναι εργοστασιακές μονάδες εξωτερικής επένδυσης με μορφοποίηση ψυχρού ρολού. Σε αντίθεση με τα τυπικά φύλλα στέγης, αυτά διαθέτουν ένα εξειδικευμένο προφίλ σχεδιασμένο για κάθετη αποστράγγιση και βέλτιστο ύψος νευρώσεων. Παρέχουμε ολοκληρωμένες λύσεις επένδυσης από άκρο σε άκρο — συμπεριλαμβανομένων των εξωτερικών πλαισίων, των συστημάτων μόνωσης, των φερόντων υποδομών και των ανοιγόμενων επενδύσεων — αντί να πουλάμε απλά μεμονωμένα φύλλα. Με την υποστήριξη 12 ετών εξαγωγικής εμπειρίας, προσφέρουμε διαβαθμισμένες αντιδιαβρωτικές λύσεις προσαρμοσμένες σε διαφορετικά κλιματικά και διαβρωτικά περιβάλλοντα στο εξωτερικό. Τα προϊόντα μας επιλύουν αποτελεσματικά τέσσερα κοινά σημεία πόνου στο έργο: διαρροή τοίχου, μακροχρόνια σκουριά, καθυστερήσεις κατασκευής και υπερβολικά δομικά φορτία. Όλες οι προδιαγραφές πληρούν τα διεθνή πρότυπα για την επένδυση βιομηχανικών εγκαταστάσεων και υποστηρίζουμε τόσο την άμεση αποστολή ειδών στοκ όσο και την προσαρμοσμένη κατασκευή.

Ποια είναι η διαφορά μεταξύ των τυπικών φύλλων χάλυβα και αυτών των προκατασκευασμένων πάνελ επένδυσης τοίχων από χάλυβα;

1. Δομή αποχέτευσης:

Τα πάνελ τοίχου έχουν συνήθως ύψος νευρώσεων 25–35 mm και μικρές επικαλυπτόμενες άκρες, με διαδρομές αποστράγγισης σχεδιασμένες για κάθετη τοποθέτηση. Τα πάνελ οροφής έχουν συνήθως ύψος νευρώσεων άνω των 50 mm, κατάλληλο για οριζόντια αποστράγγιση μεγάλης κλίμακας.

2. Μέθοδος στερέωσης:

Τα πάνελ τοίχου στερεώνονται αποκλειστικά με εκτεθειμένες βίδες με αυτοκόλλητη τομή (χωρίς τη δομή όρθιας ραφής "470" που χρησιμοποιείται για στέγες), διευκολύνοντας τη μελλοντική συντήρηση, αποσυναρμολόγηση και επανεγκατάσταση.

3. Ακρίβεια καλουπιού:

Τα καλούπια που σχηματίζουν ρολό πάνελ τοίχου υφίστανται παθητικοποίηση των άκρων για να αποτραπεί η συσσώρευση αλατιού σε αιχμηρές εξωτερικές γωνίες—η οποία επιταχύνει τη διάβρωση—μια διαδικασία που δεν εφαρμόζεται στα πάνελ οροφής.

Κριτήρια Επιλογής Υποστρωμάτων και Επιστρώσεων

1 Επιλογή επίστρωσης υποστρώματος διπλής όψης Al-Zn (Αλουμίνιο-Ψευδάργυρος).

- Εσωτερικές άνυδρες περιοχές (Κεντρική Ασία, ενδοχώρα Ανατολικής Ευρώπης): AZ150 g/m². εξασφαλίζει μη διάβρωση του υποστρώματος για 5-8 χρόνια. κατάλληλο για τυπικές αποθήκες και εργοστάσια.

- Βροχερές περιοχές με υψηλή υγρασία κατά μήκος των ποταμών (λεκάνη του ποταμού Yangtze, ενδοχώρα της Νοτιοανατολικής Ασίας): AZ180 g/m². προσφέρει 20% μεγαλύτερη αντοχή στη διείσδυση υγρασίας. κατάλληλο για εργαστήρια παραγωγής.

- Παράκτιες/χημικές ζώνες διάβρωσης (παράκτια Νοτιοανατολική Ασία, πετροχημικά πάρκα): AZ275 g/m²; διαθέτει υψηλότερη περιεκτικότητα σε κράμα αλουμινίου-ψευδαργύρου για να μπλοκάρει τις διαδρομές διάβρωσης ιόντων χλωρίου.

2 Όροι καιρικών συνθηκών και εγγύησης επίστρωσης επάνω πλευράς

- PE (Τυπικός πολυεστέρας): 20–25 μm πάχος ξηρού φιλμ (DFT) στην επάνω πλευρά, εποξειδική αντισκωριακή επένδυση 5–10 μm. 5-8 χρόνια εγγύηση. κατάλληλο μόνο για εργοστάσια χωρίς σκόνη στην ενδοχώρα.

- HDP (Πολυεστέρας υψηλής αντοχής): 25–30 μm DFT στην επάνω πλευρά. Ανθεκτικό στην υπεριώδη ακτινοβολία; 10–15 χρόνια εγγύηση. κατάλληλο για περιοχές με έντονη βροχόπτωση και έντονο ηλιακό φως.

- PVDF (Fluorocarbon): 25–35 μm DFT στην επάνω πλευρά. ανθεκτικό στη διάβρωση σε οξέα και αλκάλια. 20+ χρόνια εγγύηση? υποχρεωτικό ζευγάρωμα με υπόστρωμα AZ275.

3 διαφοροποιημένα πρότυπα επιλογής για πάχος πάνελ

- - Εξωτερικά πάνελ τοίχου: Standard 0,4–0,5 mm (για περιοχές με ταχύτητες ανέμου ≤24m/s). 0,55–0,7 mm για παράκτιες περιοχές με ισχυρό άνεμο (ταχύτητα ανέμου ≥28 m/s)

- Εσωτερικά πάνελ επένδυσης τοίχου: Ομοιόμορφα πάνελ 0,3–0,4 mm ανοιχτό γκρι με λεπτές ραβδώσεις "Model 900". Σχεδιασμένο αποκλειστικά για περιορισμό της σκόνης εσωτερικού χώρου, χωρίς να απαιτείται φινίρισμα βαφής υψηλής αντοχής στις καιρικές συνθήκες

Πίνακας μετρήσεων παραμέτρων προκατασκευασμένων πάνελ επένδυσης τοίχου από χάλυβα

Διαστάσεις: Το μέγιστο μήκος ενός πάνελ είναι 12 μέτρα. Η επιτόπια συναρμογή υποστηρίζεται για πολύ μεγάλα ανοίγματα, με εξειδικευμένες λωρίδες ακινητοποίησης νερού για την εξάλειψη των κινδύνων διαρροής στις αρθρώσεις.

Ολοκληρωμένη λίστα αξεσουάρ

Σε αντίθεση με τους κατασκευαστές που προμηθεύουν μόνο τους ίδιους τους πίνακες, η HAISHENG προσφέρει μια ενιαία παροχή πλήρων κιτ αξεσουάρ για προκατασκευασμένα συστήματα επένδυσης τοίχων από χάλυβα, με εξαρτήματα προσαρμοσμένα για την αντιμετώπιση συγκεκριμένων προκλήσεων εγκατάστασης επί τόπου:

1. Εξωτερικά διακοσμητικά πάνελ: Διατίθενται σε τρία προφίλ (900/820/750) για προστασία από τον αέρα/βροχή και την αισθητική. Τα τελειώματα βαφής μπορούν να προσαρμοστούν μέσω χρωματολογίου.

2. Αξεσουάρ στεγανοποίησης & στερέωσης: Γαλβανισμένες εν θερμώ βίδες (φ4,8/φ5,5) με αδιάβροχες ροδέλες EPDM. Στεγανοποιητική ταινία βουτυλίου 15/20 mm. και εξειδικευμένες λωρίδες φραγής νερού για οριζόντια τοποθέτηση—επιλύοντας κοινά προβλήματα διαρροής σε σημεία διείσδυσης βιδών.

3. Θερμομονωτικό στρώμα: Οι επιλογές περιλαμβάνουν υαλοβάμβακα κατηγορίας Β1 (για τυποποιημένα εργοστάσια, πυκνότητα 12–16 kg/m³, πάχος 50/75/100 mm) και πετροβάμβακα κατηγορίας Α (για εργαστήρια χημικών/εύφλεκτων/εκρηκτικών, πυκνότητα 100–150–150kg με πλήρη πάχος mesh/m3). και κλιπ για την αποφυγή χαλάρωσης της μόνωσης.

4. Εσωτερικό φράγμα ατμών: φιλμ φράγματος ατμών πολυαιθυλενίου τοποθετημένο στην εσωτερική πλευρά του μονωτικού στρώματος. ειδικά σχεδιασμένο για να αποτρέπει την αντίστροφη ροή υγρασίας σε εργαστήρια με υψηλή υγρασία και να αποφεύγει την ανάπτυξη μούχλας ή την αστοχία μόνωσης.

5. Εσωτερικές επενδύσεις: Πάνελ από χάλυβα 0,3–0,4 mm "Model 900" με λεπτές ραβδώσεις με έγχρωμη επίστρωση. κρύψτε τις τραχιές άκρες του μονωτικού υλικού, βελτιώστε την εσωτερική αισθητική και αποτρέψτε τη διαφυγή της εσωτερικής σκόνης.

6. Φέρουσα δομή δευτερεύοντος τοίχου: Γαλβανισμένες εν θερμώ γαλβανισμένες περιφέρειες τοίχου από χάλυβα διατομής C (C80–C180) με πάχος επίστρωσης ψευδαργύρου ≥80μm. εξοπλισμένο με ράβδους πρόσδεσης φ12 και ράβδους σύσφιξης φ32×2,0 για την αποφυγή πλευρικής στρέψης λυγισμού των περιφερειών υπό υψηλά φορτία ανέμου.

7. Εξειδικευμένα ανοιγόμενα εξαρτήματα επένδυσης: γωνίες βάσης, επενδύσεις μαρκίζας, φλας θυρών/παραθύρων, γωνιακές επενδύσεις (εσωτερικές και εξωτερικές) και καλύμματα αρμών διαστολής. Όλα είναι κατασκευασμένα από το ίδιο υλικό και φινίρισμα για την αποφυγή χρωματικής αναντιστοιχίας και διάβρωσης.

8. Εξαρτήματα φωτισμού ημέρας: Πάνελ τοίχου φωτισμού FRP που ταιριάζουν με το προφίλ των μεταλλικών πάνελ. Οι διαστάσεις του βήματος της αυλάκωσης και της επικάλυψης είναι πλήρως συμβατές, εξασφαλίζοντας απρόσκοπτη ενσωμάτωση στην λωρίδα φωτισμού του εξωτερικού τοίχου χωρίς κενά διαρροής.

9. Εξαρτήματα επένδυσης αερισμού: Αναπνέουσες περσίδες και εξειδικευμένα πάνελ επένδυσης αναπνευστήρα. σχεδιασμένο για να ταιριάζει στα σημεία απαγωγής θερμότητας και αερισμού του εργαστηρίου, διατηρώντας παράλληλα μια ενιαία εμφάνιση της εξωτερικής πρόσοψης.

Ολοκληρωμένες, έτοιμες προς εφαρμογή λύσεις

1 Απλός, μη μονωμένος εξωτερικός τοίχος αποθήκης

Διαμόρφωση: Πάνελ τοίχου AZ150 με επίστρωση PE 0,45 mm σειράς 900 + περίμετρος τοίχου γαλβανισμένο εν θερμώ C100. χωρίς μόνωση, φράγμα ατμών ή επένδυση. Εφαρμογή: Ξηρά εσωτερική αποθήκευση υλικού. διάρκεια ζωής < 5 χρόνια.

2 Εξωτερικός τοίχος εργαστηρίου παραγωγής τυπικής σταθερής θερμοκρασίας

Διαμόρφωση: Σειρά 900 0,5 mm πάνελ τοίχου AZ180 με επίστρωση HDP + υαλοβάμβακας 75 mm + φράγμα ατμών PE + περίμετρος τοίχου C120 + σετ επένδυσης πλήρους ανοίγματος. Εφαρμογή: Γενικά εργαστήρια επεξεργασίας σε βροχερές παραποτάμιες περιοχές. εξισορροπεί τη θερμομόνωση με την οικονομική απόδοση.

3 Φάκελος διπλής στρώσης για χημικά/παράκτια περιβάλλοντα υψηλής διάβρωσης

Διαμόρφωση: Εξωτερικό πάνελ AZ275 με επίστρωση PVDF 0,6 mm + πετροβάμβακας κατηγορίας Α 100 mm + παχύρρευστο φράγμα ατμών PE + επένδυση 0,35 mm + επένδυση τοίχου C140 βαρέως τύπου. Εφαρμογή: Παράκτιες περιοχές (ψεκασμός αλατιού) και χημικά εργαστήρια (κίνδυνοι εύφλεκτων/εκρηκτικών). Κατηγορία Α για πυρκαγιά. διάρκεια ζωής > 20 χρόνια.

Δομικές και Μηχανικές Παράμετροι

1. Ποιότητες χάλυβα υποστρώματος: δομικός χάλυβας υψηλής αντοχής TS280 και TS350. ισχύς διαρροής 280 MPa και 355 MPa αντίστοιχα. αντοχή σε εφελκυσμό 380–520 MPa. ικανό να αντιστέκεται στην παραμόρφωση που προκαλείται από σύντομη, υψηλής ταχύτητας πίεση ανέμου.

2. Μετρημένο αυτό-βάρος: 4,0 kg/m² για πάνελ 0,5 mm και 4,8 kg/m² για πάνελ 0,6 mm—σημαντικά χαμηλότερο από το φορτίο της τοιχοποιίας.

3. Παράμετροι θερμικής διαστολής: Συντελεστής γραμμικής διαστολής 1,2 × 10-5/°C. απαιτείται αρμός διαστολής 20 mm κάθε 60 μέτρα μήκους τοίχου για να αποφευχθεί ο λυγισμός ή το ράγισμα του πάνελ λόγω υψηλών θερμοκρασιών.

4. Προστασία από τη διάβρωση δευτερεύουσας δομής: Το πάχος επίστρωσης γαλβανισμένης εν θερμώ είναι ≥80 μm για περιφέρειες τοίχου και όλους τους μεταλλικούς συνδετήρες, σύμφωνα με το πρότυπο ISO 1461 για γαλβανισμένη εν θερμώ προστασία από τη διάβρωση.

Ποια είναι τα διαφοροποιητικά πλεονεκτήματα σε σύγκριση με τα ανταγωνιστικά προϊόντα;

1 Πλεονεκτήματα δομικού φορτίου

Τα προκατασκευασμένα πάνελ επένδυσης τοίχου από χάλυβα ζυγίζουν μόνο 3–5 kg/m², σε σύγκριση με 220 kg/m² για την τοιχοποιία από κόκκινο τούβλο και 45 kg/m² για τα πάνελ ALC. Η χρήση χαλύβδινων πλαισίων με έγχρωμη επίστρωση επιτρέπει μειωμένες διατομές χαλύβδινων υποστυλωμάτων και μικρότερες διαστάσεις θεμελίωσης, μειώνοντας το κόστος κατασκευής πολιτικών για εργοστάσια πλαισίων μεγάλου ανοίγματος κατά 12%-18%.

2 Πλεονεκτήματα κατασκευής και παράδοσης

Χρησιμοποιεί μια πλήρως στεγνή, προκατασκευασμένη μέθοδο συναρμολόγησης - εξαλείφοντας τις υγρές διεργασίες όπως κονίαμα και σοβάτισμα - επιτρέποντας την κατασκευή σε βροχή, χιόνι ή χαμηλές θερμοκρασίες. Η περίφραξη ενός εξωτερικού χώρου 10.000 m² διαρκεί μόνο 12-15 ημέρες, ενώ οι τοίχοι από τοιχοποιία απαιτούν 45-75 ημέρες, μειώνοντας έτσι τον χρόνο παραγωγής.

3 Πλεονεκτήματα για μη τυποποιημένα σχήματα

Επιτρέπει την επιτόπια κάμψη για τη δημιουργία καμπύλων γωνιών και ακανόνιστων άκρων αετωμάτων. Τα ταιριαστά εξαρτήματα επένδυσης (από το ίδιο υλικό) παρέχονται για πόρτες, παράθυρα, πλίνθους και αρμούς διαστολής. Αντίθετα, τα πάνελ ALC και τα κόκκινα τούβλα δεν μπορούν να λυγιστούν επί τόπου, καθιστώντας τα ακανόνιστα τμήματα πολύ επιρρεπή σε ρωγμές και διαρροή νερού με την πάροδο του χρόνου.

4 Αντοχή στην υγρασία και τη διαρροή

Διαθέτει διπλή αδιαβροχοποίηση στις αρθρώσεις των πάνελ και στα σημεία βιδών χρησιμοποιώντας ταινία βουτυλίου και ροδέλες EPDM. η συνολική διαπερατότητα υδρατμών τοιχώματος είναι κάτω από 0,05 g/(m²·h). Οι τοίχοι από τοιχοποιία συνήθως υποφέρουν από εξωτερική διαρροή και απολέπιση εσωτερικού στόκου μετά από τρία χρόνια.

5 Πλεονεκτήματα θερμομόνωσης και ακουστικής μόνωσης

Η θερμομόνωση, οι φραγμοί ατμών και τα πάνελ εσωτερικής επένδυσης τοποθετούνται σε ένα μόνο βήμα συναρμολόγησης, επιτυγχάνοντας ηχομόνωση 32–38 dB. Οι τοίχοι από τοιχοποιία απαιτούν ξεχωριστή εσωτερική μόνωση και σοβάτισμα και το μονωτικό στρώμα είναι πολύ πιθανό να αποκολληθεί ή να αποκολληθεί μετά από 2-3 χρόνια χρήσης.

6 Πλεονεκτήματα αντοχής στις καιρικές συνθήκες και αντοχή

Πλήρως επικαλυμμένο με αντιδιαβρωτική βαφή τριών στρώσεων, χωρίς ανακαίνιση για 20 χρόνια σε παράκτιες περιοχές. Οι εξωτερικοί τοίχοι από τοιχοποιία συχνά παρουσιάζουν άνθηση, φθορά και ξεφλούδισμα εντός πέντε ετών και το κόστος ανακαίνισης μπορεί να φτάσει το 40% του κόστους ενός νέου τοίχου.

7 Πλεονεκτήματα της αποσυναρμολόγησης και της επαναχρησιμοποίησης

Τα μεμονωμένα πάνελ τοίχου μπορούν να αφαιρεθούν ανεξάρτητα, εξαλείφοντας την ανάγκη για μεγάλης κλίμακας κατεδάφιση κατά την εγκατάσταση αναπνευστήρων ή την τροποποίηση θυρών και παραθύρων αργότερα. Ο χάλυβας είναι 100% ανακυκλώσιμος, με ποσοστό υπολειμματικής αξίας που υπερβαίνει το 35% κατά την αποσυναρμολόγηση. Αντίθετα, τα κόκκινα τούβλα και τα πάνελ ALC γίνονται 100% κατασκευαστικά απόβλητα χωρίς αξία ανακύκλωσης.

8. Ολοκληρωμένα πλεονεκτήματα κόστους

Τα κύρια υλικά που παράγονται μαζικά μέσω μορφοποίησης κυλίνδρων προσφέρουν χαμηλότερο κόστος παραγωγής και απαιτούν απλούστερη δευτερεύουσα δομική υποστήριξη. Το κόστος είναι 45% χαμηλότερο από τους τοίχους κουρτινών από αλουμίνιο-πλαστικό και 22% χαμηλότερο (συνδυασμένη εργασία και υλικό) από τα πάνελ ALC, προσφέροντας την καλύτερη σχέση κόστους-απόδοσης για βιομηχανικές εφαρμογές.

Τυποποιημένη ροή εργασίας στο εργοστάσιο HAISHENG

1. Επιθεώρηση εισερχόμενης πρώτης ύλης:

Επαλήθευση του βάρους της επίστρωσης ψευδάργυρου σε πηνία χάλυβα, του πάχους της βαφής και της εμφάνισης της επιφάνειας. απόρριψη υλικών με ελαττώματα επίστρωσης ή γρατσουνιές κατά τη μεταφορά. εκθέσεις επιθεώρησης επίστρωσης τρίτων που εκδίδονται για κάθε παρτίδα.

2. Ξετύλιγμα και ευθυγράμμιση:

Το σύστημα φωτοηλεκτρικής ευθυγράμμισης διπλής όψης ελέγχει την απόκλιση της λωρίδας εντός ±0,5 mm, αποτρέποντας τις λοξές άκρες στο διαμορφωμένο πάνελ.

3. Εξειδικευμένες μήτρες σχηματισμού κυλίνδρων:

Οι αποκλειστικές ραβδώσεις χαμηλού προφίλ για τα πάνελ τοίχου (διαφορετικές από τις μήτρες οροφής) εξασφαλίζουν ομοιόμορφες ραφές αλληλοσύνδεσης.

4. Κοπή ακριβείας:

Υδραυλικό κούρεμα χωρίς γρέζια με επεξεργασία παθητικοποίησης άκρων για την εξάλειψη πιθανών σημείων έναρξης σκουριάς στα κομμένα άκρα.

5. Έλεγχοι σημείων τελικού προϊόντος:

Δειγματοληψία προφίλ, πλάτους και επιπεδότητας ανά 200 πάνελ. Τα μη συμμορφούμενα στοιχεία απομονώνονται για εκ νέου επεξεργασία.

6. Εφαρμογή προστατευτικής ταινίας:

Η προστατευτική μεμβράνη PE για εξωτερικούς χώρους αποτρέπει τις γρατσουνιές χρώματος που προκαλούνται από τριβή κατά τη θαλάσσια μεταφορά.

7. Κάμψη προσαρμοσμένης επένδυσης:

Οι εσωτερικές μηχανές κάμψης CNC επιτρέπουν την προσαρμοσμένη κατασκευή εξαρτημάτων επένδυσης για όλα τα ανοίγματα, διασφαλίζοντας σταθερό χρώμα βαφής σε όλη την παρτίδα.

8. Ενοποίηση αξεσουάρ:

Οι συνδετήρες, τα στεγανωτικά και τα μονωτικά υλικά ταξινομούνται, συσκευάζονται ανθεκτικά στην υγρασία και αποστέλλονται στο ίδιο δοχείο με τα πάνελ τοίχου για να αποφευχθεί η απώλεια εξαρτημάτων κατά την παράδοση.

FAQ

1. Ε: Ποιος είναι ο χρόνος παράδοσης για είδη σε απόθεμα;

Α: Διατηρούμε 50.000 m² έτοιμου αποθέματος για τυπικά πάνελ προφίλ 900/820, με φόρτωση κοντέινερ εντός 3 εργάσιμων ημερών από την πληρωμή. Τα μη τυποποιημένα μεγέθη υποβάλλονται σε επεξεργασία εντός 7 εργάσιμων ημερών.

2. Ε: Τα προκατασκευασμένα πάνελ επένδυσης τοίχων από χάλυβα υποστηρίζουν επιθεωρήσεις τρίτων;

Α: Ναι, υποστηρίζουμε επιτόπιες εργοστασιακές επιθεωρήσεις από την SGS ή την BV και παρέχουμε πιστοποιητικά προέλευσης για τις πρώτες ύλες καθώς και συμφωνίες εγγύησης φινιρίσματος βαφής.

3. Ε: Πώς πρέπει να επιλέξω μεταξύ κάθετης και οριζόντιας εγκατάστασης;

Α: Η κάθετη εγκατάσταση συνιστάται για τις βροχερές περιοχές για να διευκολύνεται η ταχύτερη αποστράγγιση. Η οριζόντια εγκατάσταση προτιμάται για ξηρές περιοχές για να επιτευχθεί πιο ομαλή, πιο ομοιόμορφη εμφάνιση της πρόσοψης.
