Δομικά μπουλόνια υψηλής αντοχής διάτμησης ροπής

Η HAISHENG παρέχει δομικά μπουλόνια υψηλής αντοχής με διάτμηση ροπής σε απόθεμα, σύμφωνα με το GB/T 3632-2008. Κάθε πλήρες συγκρότημα περιλαμβάνει 1 μπουλόνι (10,9S), 1 παξιμάδι (10H) και 1 ροδέλα. Το μπουλόνι διαθέτει μια αυλάκωση διάτμησης και μια ουρά σχισμής που σπάει αυτόματα όταν επιτευχθεί η προένταση σχεδιασμού, παρέχοντας οπτική ικανότητα. Ιδανικό για πολυώροφα κτίρια, γερανογέφυρες, χαλύβδινες γέφυρες και αρμούς δυναμικού φορτίου. Επεξεργασίες επιφανειών: φωσφοροποίηση, γαλβανισμός εν θερμώ ή επίστρωση Dacromet.

Βασικός ορισμός και πλήρεις διαμορφώσεις υποστήριξης

Εφαρμοστέο πρότυπο: GB/T 3632-2008 Συγκροτήματα μπουλονιών υψηλής αντοχής με διάτμηση ροπής για χαλύβδινες κατασκευές. Αυτός ο συνδετικός συνδετήρας τύπου τριβής χρησιμοποιείται ευρέως σε κρίσιμους φέροντες αρμούς, συμπεριλαμβανομένων των συνδέσεων χαλύβδινων δοκών-κολονών, δοκών γερανού, χαλύβδινων δοκών και χαλύβδινων γεφυρών.

1. Βασικός ορισμός προϊόντος

1. Επεξήγηση Τα δομικά μπουλόνια υψηλής αντοχής με διάτμηση ροπής είναι πλήρη προεντεταμένα συγκροτήματα στερέωσης με ενοποιημένο βαθμό αντοχής 10,9. Στο άκρο του μπουλονιού κατασκευάζονται μια ειδική αυλάκωση περιστροφής και ουρά σφήνας. Όταν η ροπή εφαρμόζεται μέσω αποκλειστικού ηλεκτρικού κλειδιού, η ουρά σπινθηρισμού θα σπάσει κατά μήκος του αυλακιού διάτμησης μόλις επιτευχθεί η σχεδιαστική προένταση, χρησιμεύοντας ως σαφής δείκτης πιστοποίησης. Το φορτίο μεταφέρεται με τριβή μεταξύ των επιφανειών επαφής των συνδεδεμένων εξαρτημάτων, με υψηλή ακαμψία σύνδεσης, αντιολισθητική απόδοση, αντιχαλαρωτική ιδιότητα και εξαιρετική αντοχή στην κόπωση.

2. Βασικά Χαρακτηριστικά

· Η δύναμη προέντασης ελέγχεται με ακρίβεια με ελάχιστο ανθρώπινο λάθος. η επιθεώρηση αποδοχής μπορεί να ολοκληρωθεί με οπτικό έλεγχο.

· Ισχύει μόνο για συνδέσεις τύπου τριβής, όχι για συνδέσεις τύπου ρουλεμάν.

· Τα μπουλόνια δεν μπορούν να αποσυναρμολογηθούν ή να επαναχρησιμοποιηθούν μετά από θραύση της ουράς της ράχης, σχεδιασμένα για μόνιμες συνδέσεις.

· Όλα τα ταιριαστά εξαρτήματα πρέπει να παράγονται από τον ίδιο κατασκευαστή, την ίδια παρτίδα και τις ίδιες προδιαγραφές. η ανάμειξη διαφορετικών παρτίδων απαγορεύεται.

1. Κοινές Πρώτες Ύλες

· Μπουλόνι: ML20MnTiB για μεγέθη ≤ M24; 35 VB για μεγέθη ≥ M27

· Παξιμάδι & ροδέλα: χάλυβας 45#, κράμα χάλυβα 35CrMo

· Σήμανση αντοχής: Στέλεχος μπουλονιού με σήμανση 10,9S, παξιμάδι με σήμανση 10H

1. Κανονικές προδιαγραφές Ονομαστικές διαμέτρους: M16, M20, M22, M24, M27, M30. Τα μήκη των μπουλονιών επιλέγονται σύμφωνα με το συνολικό πάχος των συνδεδεμένων πλακών, τυπική περιοχή 40mm έως 220mm.

2. Τυπικές πλήρεις διαμορφώσεις συναρμολόγησης

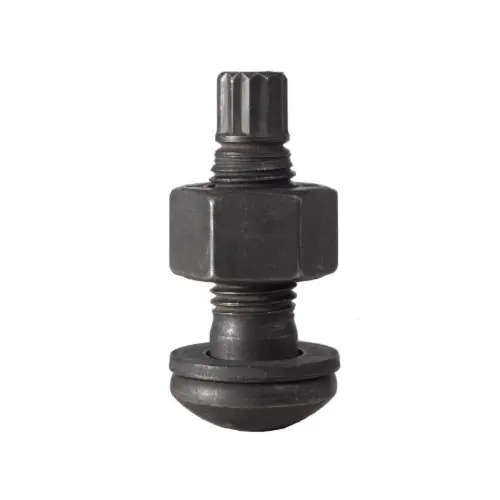

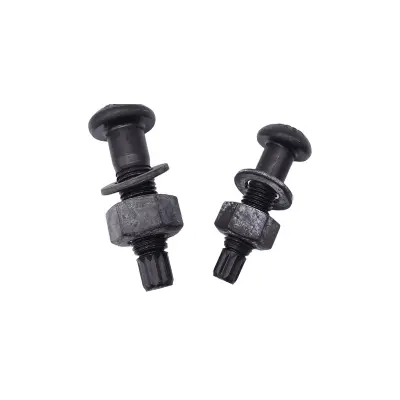

(1) Τυπικό συγκρότημα μπουλονιών (Εργοστασιακά προ-ταιριασμένο, 3 τεμάχια ανά σετ)

Τα δομικά μπουλόνια υψηλής αντοχής με διάτμηση ροπής υιοθετούν ένα μπουλόνι, ένα παξιμάδι και μια ροδέλα, διαφορετικά από τα μεγάλα εξάγωνα μπουλόνια υψηλής αντοχής εξοπλισμένα με δύο ροδέλες.

1. Κοχλίας υψηλής αντοχής με διάτμηση ροπής (10,9S): Αποτελείται από εξάγωνη κεφαλή, στέλεχος με σπείρωμα, εξασθενημένη αυλάκωση διάτμησης συστροφής και ουρά σύσφιξης σπινθηρισμού. Το αυλάκι διάτμησης λειτουργεί ως ασθενής διατομή για τον ακριβή έλεγχο της ροπής σύσφιξης.

2. Παξιμάδι υψηλής αντοχής (10H): Πυκνό εξάγωνο παξιμάδι με ακριβές ταιριαστό νήμα για κλείδωμα και μετάδοση δύναμης.

3. Επίπεδη ροδέλα υψηλής αντοχής: Τοποθετείται μόνο στην πλευρά του παξιμαδιού για να διευρύνει την περιοχή του ρουλεμάν, να αποτρέψει τις γρατσουνιές του υποστρώματος και το τοπικό σύνθλιψη κατά τη διάρκεια της σύσφιξης.

(2) Επιλογές επεξεργασίας επιφάνειας που επιλέγονται από το περιβάλλον υπηρεσίας

1. Φωσφοροποίηση & μαύρισμα (κύριο ρεύμα): Για κτίρια εσωτερικών ξηρών εργοστασίων και δομικών χαλυβουργείων, σταθερός συντελεστής τριβής και χαμηλό κόστος.

2. Γαλβανισμός εν θερμώ: Για υπαίθρια, παράκτια υγρά και διαβρωτικά περιβάλλοντα με ανώτερη αντιδιαβρωτική απόδοση.

3. Επικάλυψη Dacromet: Για βαριές συνθήκες εργασίας διάβρωσης, εξισορρόπηση της αντιδιαβρωτικής ικανότητας και της απόδοσης τριβής.

(3) Οικοδομικά Εργαλεία & Βοηθητικά Υλικά

1. Ειδικό ηλεκτρικό κλειδί τελικής σύσφιξης: Σχέδιο διπλού εσωτερικού & εξωτερικού μανικιού. Το εξωτερικό χιτώνιο στερεώνει το παξιμάδι ενώ το εσωτερικό του χιτωνίου σφίγγει την ουρά της ράχης για να ολοκληρωθεί το σφίξιμο και η αυτόματη κοπή της ουράς.

2. Κλειδί προ-σφίξιμο: Ρυθμιζόμενο ηλεκτρικό κλειδί ροπής ή χειροκίνητο κλειδί για αρχικό σφίξιμο για την εξάλειψη των κενών μεταξύ των συνδεδεμένων πλακών.

3. Εξολκέας ουράς ράχης: Αφαιρεί τα υπολειμματικά θραύσματα της ράχης μετά την τελική σύσφιξη.

4. Εξοπλισμός δοκιμής ροπής: Για δειγματοληπτική επιθεώρηση της ροπής σύσφιξης και της δύναμης προέντασης.

5. Προστατευτικά αναλώσιμα & στυλό σήμανσης: Σημαδέψτε τους αρμούς μετά το σφίξιμο για να αποφύγετε τη χαμένη ή επαναλαμβανόμενη κατασκευή.

(4) Συσκευασία & Τεχνικά Έγγραφα

1. Συσκευάζεται βάσει προδιαγραφών και μήκους με πλήρη ταιριαστά σετ, πωλούνται ως πλήρη συγκροτήματα αντί για ξεχωριστά εξαρτήματα.

2. Κάθε παρτίδα επισυνάπτεται με πιστοποιητικό προϊόντος, έκθεση δοκιμής υλικού, έκθεση δοκιμής ροπής και αξονικής δύναμης και έκθεση επιθεώρησης συντελεστή τριβής.

3. Απαιτήσεις Βοηθητικής Δομικής & Εγκατάστασης

1. Συνδεδεμένες επιφάνειες επαφής πλακών: Εκτελέστε αμμοβολή, αμμοβολή, λείανση ή επεξεργασία ελεγχόμενης σκουριάς πριν από την εγκατάσταση για να ικανοποιήσετε τον καθορισμένο αντιολισθητικό συντελεστή.

2. Ακολουθία σύσφιξης: Ολοκληρώστε πρώτα το αρχικό σφίξιμο και μετά το τελικό σφίξιμο. στερεώστε από το κέντρο στις γύρω περιοχές για αρμούς μεγάλης επιφάνειας.

3. Ανταλλακτικά: Προετοιμάστε ανταλλακτικά συγκροτήματα μπουλονιών 3% ~ 5% πανομοιότυπων προδιαγραφών με βάση τη συνολική κατανάλωση του έργου.

4. Συμπλήρωμα ταξινόμησης

1. Με σενάριο εξυπηρέτησης

· Τυπικός τύπος: Κύριοι δομικοί σύνδεσμοι βιομηχανικών εγκαταστάσεων και πολυώροφων μεταλλικές κατασκευές

· Αντιδιαβρωτικός τύπος: Κατασκευές από χάλυβα εξωτερικού χώρου, σχάρες σωλήνων και παραθαλάσσια κτίρια

1. Κατά σειρά μήκους

· Σειρά μικρού μήκους: Για μάτισμα λεπτών πλακών

· Σειρά μεγάλου μήκους: Για πολυστρωματικές στοιβαγμένες χοντρές συνδεδεμένες αρθρώσεις πλακών

5. Απλή διάκριση: Μπουλόνια διάτμησης ροπής έναντι μεγάλων εξάγωνων μπουλονιών υψηλής αντοχής

Βασικά πλεονεκτήματα

1. Ακριβής και ελεγχόμενη δύναμη σύσφιξης: Η ολοκλήρωση της κοπής της ουράς με σφήνα υποδηλώνει την τυπική δύναμη προέντασης, εξαλείφοντας τα προβλήματα υποσύσφιξης ή υπερβολικής σύσφιξης για ομοιόμορφη τάση και σταθερή απόδοση σύνδεσης.

2. Απλή κατασκευή με υψηλή απόδοση: Το ειδικό ηλεκτρικό ροπόκλειδο ολοκληρώνει το σφίξιμο και το κόψιμο της ουράς σε μία λειτουργία για γρήγορη κατασκευή ενός ατόμου, διπλασιάζοντας την ταχύτητα κατασκευής σε σύγκριση με τα μεγάλα εξάγωνα μπουλόνια.

3. Ενσωματωμένες γωνίες κατά της κοπής για εύκολη αποδοχή: Η κομμένη ουρά με σφήνα χρησιμεύει ως προφανές σήμα. Οι επιθεωρητές μπορούν να κρίνουν οπτικά την πλήρη σύσφιξη για να αποφύγουν το χαμένο ή ψεύτικο σφίξιμο, απλοποιώντας σημαντικά την αποδοχή του έργου.

4. Ανώτερη στεγανοποίηση και σεισμική απόδοση: Οι στενά προσαρμοσμένες επιφάνειες τριβής προσφέρουν εξαιρετική αντιολισθητική, αντικραδασμική και αντικαταθλιπτική ικανότητα, αντιστέκονται στη χαλάρωση κάτω από μακροπρόθεσμα δυναμικά φορτία για ψηλές μεταλλικές κατασκευές, βαριές εγκαταστάσεις και χαλύβδινες γέφυρες.

5. Υψηλός συντελεστής αντοχής και ασφάλειας: Ολόκληρο το εξάρτημα υιοθετεί σβησμένο και σκληρυμένο υλικό υψηλής αντοχής 10,9 με πολύ υψηλότερη αντοχή σε εφελκυσμό, διάτμηση και θλίψη από τα συνηθισμένα μπουλόνια, κατάλληλα για πρωτεύοντες φέροντες δομικούς αρμούς.

Διαφοροποιημένα χαρακτηριστικά δομικών μπουλονιών υψηλής αντοχής με διάτμηση ροπής

Σε σύγκριση με τα μεγάλα εξάγωνα μπουλόνια υψηλής αντοχής, τα συνηθισμένα τραχιά μπουλόνια και τα μπουλόνια ακριβείας, τα πλεονεκτήματα και τα ισχύοντα όρια ταξινομούνται από έξι διαστάσεις, όπως κατασκευή, φέρον φορτίο, ακρίβεια, αποδοχή, κόστος πλήρους κύκλου και προσαρμοστικότητα συνθηκών εργασίας για άμεση εφαρμογή μηχανικής.

1. Έλεγχος σύσφιξης: Εξαιρετικά υψηλή ακρίβεια προέντασης με αμελητέο ανθρώπινο σφάλμα (επισήμανση του πυρήνα)

1. Αυτόματο κλείδωμα σταθερής ροπής με οπτική κρίση: Η τελική σύσφιξη περιορίζεται μηχανικά από την αυλάκωση διάτμησης και την ουρά σχισμής. Η δύναμη προέντασης ορίζεται από τη δομή του εξαρτήματος χωρίς επίδραση από την ικανότητα του χειριστή. Η ολοκλήρωση της κοπής ισοδυναμεί με ειδική εγκατάσταση, ορατή με γυμνό μάτι επί τόπου. Τα μεγάλα εξάγωνα μπουλόνια βασίζονται σε δυναμόκλειδο ή κατασκευή γωνίας περιστροφής, με μεγάλη διακριτή προένταση που επηρεάζεται από τη βαθμονόμηση του κλειδιού, την επιφανειακή τριβή και τη χειροκίνητη λειτουργία, που απαιτεί επιθεώρηση δειγματοληψίας οργάνων για κάθε άρθρωση.

2. Σταθερή απόδοση προέντασης: Η απόκλιση προέντασης της ίδιας προδιαγραφής ελέγχεται εντός ±5%, πολύ καλύτερα από το ±10% των μεγάλων εξαγωνικών μπουλονιών. Η ομοιόμορφη κατανομή τάσεων στις συνδεδεμένες ομάδες αποτρέπει την υπερφόρτωση ενός μπουλονιού ή το ανεπαρκές σφίξιμο.

3. Εξαλείψτε τα σφάλματα υπερβολικής σύσφιξης και υποσύσφιξης: Δεν υπάρχει κίνδυνος ζημιάς του σπειρώματος από υπερβολική ροπή ή αστοχία σύνδεσης που προκαλείται από ανεπαρκή σύσφιξη, ιδανικό για αρμούς μεγάλης παρτίδας κατασκευών από χάλυβα.

2. Αποτελεσματικότητα Κατασκευής: Απλοποιημένες διαδικασίες, ταχύτερη πρόοδος και χαμηλότερο κόστος εργασίας

1. Βελτιωμένη τυπική ροή εργασίας: Αρχική σύσφιξη που ακολουθείται από τελική σύσφιξη που ολοκληρώθηκε σε ένα βήμα χωρίς επαναλαμβανόμενη βαθμονόμηση ροπής ή επιτόπια πλήρωση καταγραφής ροπής. Τα μεγάλα εξάγωνα μπουλόνια απαιτούν συχνή βαθμονόμηση του κλειδιού, δοκιμές σημείο προς σημείο και καταγραφή φόρμας με περίπλοκες διαδικασίες.

2. Υψηλή ικανότητα εργασίας ενός ατόμου: Το ταιριαστό αποκλειστικό ηλεκτρικό κλειδί υποστηρίζει τη συνεχή λειτουργία, μειώνοντας την περίοδο κατασκευής κατά 20%~35% για ισοδύναμο όγκο μηχανικής, με εξέχοντα πλεονεκτήματα σε μεγάλα εργοστάσια και ψηλές κατασκευές από χάλυβα.

3. Απλή διαχείριση εξαρτημάτων επιτόπου: Τυπική διαμόρφωση ενός μπουλονιού, ενός παξιμαδιού και μιας ροδέλας, λιγότερο επιρρεπής σε ανάμειξη ή απώλεια σε σύγκριση με μεγάλα εξάγωνα μπουλόνια δύο ροδέλας.

3. Απόδοση σύνδεσης: Ενισχυμένη αντιολισθητική, αντικραδασμική και αντι-κόπωση ικανότητα

1. Αξιόπιστη σύνδεση τριβής: Η επαρκής και ομοιόμορφη προένταση ταιριάζει πολύ σε επιφάνειες πλακών με σταθερό αντιολισθητικό συντελεστή. Αντισταθείτε στη χαλάρωση κάτω από δυναμικά φορτία όπως εκκίνηση-διακοπή γερανού, κραδασμούς ανέμου και λειτουργία εξοπλισμού, με καλύτερη αντοχή στην κόπωση από τα μεγάλα εξάγωνα και τα συνηθισμένα μπουλόνια.

2. Υψηλή συνολική ακαμψία αρμού: Ελάχιστη παραμόρφωση αρμού υπό φορτίο με ελεγχόμενη συνολική μετατόπιση και εκτροπή χαλύβδινων κατασκευών, που εφαρμόζεται σε κρίσιμες φέρουσες θέσεις, συμπεριλαμβανομένων ψηλών χαλύβδινων πλαισίων, γερανογέφυρων και χαλύβδινων γεφυρών.

3. Δεν ισχύει για μεταφορά δύναμης τύπου ρουλεμάν: Και τα δύο προϊόντα είναι μπουλόνια υψηλής αντοχής 10,9, ενώ τα δομικά μπουλόνια υψηλής αντοχής με διάτμηση ροπής έχουν σχεδιαστεί μόνο για συνδέσεις τύπου τριβής με σαφή διαχωρισμό σχεδιασμού. Τα συνηθισμένα μπουλόνια μεταφέρουν κυρίως φορτίο μέσω ρουλεμάν με κακή αντιολισθητική και αντικραδασμική απόδοση.

4. Αποδοχή & ποιοτικός έλεγχος: Εύκολη επιθεώρηση και βολική ιχνηλασιμότητα ποιότητας

1. Πρότυπο οπτικής αποδοχής: Η ουρά κομμένης πλάκας λειτουργεί ως σήμα πιστοποίησης. Η χαμένη ή ατελής σύσφιξη μπορεί να εντοπιστεί με μια ματιά χωρίς επαγγελματικά όργανα δοκιμών για επιθεώρηση σημείο προς σημείο, βελτιώνοντας σημαντικά την αποτελεσματικότητα της επίβλεψης και την αποδοχή του χώρου. Τα μεγάλα εξάγωνα μπουλόνια πρέπει να ελέγχονται ξανά με δυναμόκλειδο με μεγάλο φόρτο εργασίας και συχνές διαφορές.

2. Ιδιότητα κατά της παραβίασης και κατά της επανεπεξεργασίας: Η ουρά του σπειρώματος δεν μπορεί να αποκατασταθεί μετά την κοπή, απαγορεύοντας τη δευτερεύουσα σύσφιξη, αποσυναρμολόγηση ή επαναχρησιμοποίηση για την αποτελεσματική αποφυγή μη εξουσιοδοτημένης χαλάρωσης μπουλονιών και παράνομης επαναχρησιμοποίησης, επιτυγχάνοντας ελεγχόμενη ποιότητα έργου.

5. Πλεονεκτήματα ολοκληρωμένης διαχείρισης κόστους και επιτόπιας διαχείρισης

1. Λιγότερες εισροές βοηθητικών υλικών και εξοπλισμού: Απαιτούνται μόνο αρχικό κλειδί σύσφιξης και αποκλειστικό κλειδί τελικής διάτμησης χωρίς μεγάλες ποσότητες μετρητών ροπής ακριβείας. Τα μεγάλα εξάγωνα μπουλόνια χρειάζονται πολλαπλά βαθμονομημένα εργαλεία δοκιμής.

2. Καθαρή διαχείριση ανταλλακτικών: Εργοστασιακά προ-ταιριασμένα πλήρη συγκροτήματα με σταθερό συνδυασμό τριών τεμαχίων για την αποφυγή κινδύνων ανάμειξης προδιαγραφών. Τα συνηθισμένα μπουλόνια και τα μεγάλα εξάγωνα μπουλόνια διαθέτουν διάσπαρτα εξαρτήματα με υψηλή πιθανότητα ανάμειξης.

3. Βελτιστοποιημένο συνολικό κόστος πλήρους κύκλου: Η τιμή αγοράς μονάδας είναι ελαφρώς υψηλότερη από τα συνηθισμένα μπουλόνια και κοντά στα μεγάλα εξάγωνα μπουλόνια, αλλά το συνολικό κόστος του έργου μειώνεται για έργα μεγάλης κλίμακας λόγω εξοικονόμησης εργασίας, εργασιών δοκιμών, διάρκειας κατασκευής και επανεπεξεργασίας.

6. Προσαρμοστικότητα Συνθήκης Εργασίας: Στοχευμένη σχεδίαση με αναντικατάστατη αξία σε ειδικά σενάρια

1. Προτιμώμενα σενάρια εφαρμογής: Αρμοί δοκού-κολονών από χάλυβα ψηλής κατασκευής, δοκοί γερανού βιομηχανικών εγκαταστάσεων, δοκοί μεγάλου ανοίγματος, χαλύβδινοι χώροι και μόνιμοι σύνδεσμοι σύνδεσης που υπόκεινται σε εναλλασσόμενα δυναμικά φορτία.

2. Περιβαλλοντική συμβατότητα: Πολλαπλές επεξεργασίες επιφανειών, συμπεριλαμβανομένης της φωσφοροποίησης, του γαλβανισμού εν θερμώ και του Dacromet, διατίθενται για διαβρωτικά περιβάλλοντα εσωτερικού, εξωτερικού και παράκτιου χώρου.

7. Μειονεκτήματα & Όρια Εφαρμογής

1. Απαιτείται μονόπλευρος χώρος εργασίας για την τελική σύσφιξη: Απαιτείται εξωτερικός χώρος για τη σύσφιξη των ουρών με σφήνες. Οι πλήρως κλειστές στενές τυφλές ζώνες δεν μπορούν να υιοθετήσουν αυτό το προϊόν, όπου τα μεγάλα εξάγωνα μπουλόνια είναι η μόνη εναλλακτική.

2. Μη αποσπώμενα & μη επαναχρησιμοποιήσιμα: Τα μπουλόνια γίνονται απόβλητα μετά την κοπή της ουράς, ακατάλληλα για συντήρηση, ανακατασκευή ή προσωρινή εγκατάσταση. Τα μεγάλα εξάγωνα μπουλόνια μπορούν να αποσυναρμολογηθούν και να χρησιμοποιηθούν ξανά μετά από αξιολόγηση.

3. Περιορισμένη κάλυψη προδιαγραφών: Κύρια κύρια μεγέθη M16~M30, λιγότερες επιλογές μεγάλου μεγέθους και μη τυπικού μήκους από τα μεγάλα εξάγωνα μπουλόνια.

4. Υποχρεωτικό ειδικό εργαλείο: Το ειδικό ροπόκλειδο είναι υποχρεωτικό. τα γενικά δυναμόκλειδα δεν μπορούν να ολοκληρώσουν την κατασκευή.

8. Πίνακας σύγκρισης παρόμοιων προϊόντων στερέωσης

9. Οδηγίες επιλογής

1. Επιλέξτε δομικά μπουλόνια υψηλής αντοχής με διάτμηση ροπής: Ανοιχτή επιφάνεια εργασίας, αρμοί μάζας, απαιτήσεις δυναμικού φορτίου & υψηλών κοπώσεων, μόνιμες συνδέσεις τριβής δίνοντας προτεραιότητα στην απόδοση κατασκευής και αποδοχής.

2. Επιλέξτε μεγάλα εξάγωνα μπουλόνια: Στενός κλειστός χώρος, αρμοί που απαιτούν μεταγενέστερη συντήρηση & αποσυναρμολόγηση, προδιαγραφές μπουλονιών μεγάλου μεγέθους.

3. Επιλέξτε συνηθισμένα μπουλόνια: Μόνο προσωρινή στερέωση, δευτερεύοντα εξαρτήματα χωρίς απαιτήσεις ολίσθησης ή δυναμικού φορτίου.

Επιτόπια Διαδικασία Κατασκευής

Ισχύοντα Πρότυπα: GB 50205-2020 Πρότυπο αποδοχής για την ποιότητα κατασκευής των μεταλλικών κατασκευών, JGJ 82. Για δομικούς κοχλίες υψηλής αντοχής με διάτμηση ροπής τύπου τριβής 10,9. Συνολική διαδικασία: Προετοιμασία κατασκευής → Επεξεργασία επιφάνειας επαφής → Επιλογή & αντιστοίχιση μπουλονιών → Αρχικό σφίξιμο → Τελικό σφίξιμο → Υπολειμματικός καθαρισμός ουράς → Αποδοχή ποιότητας

1. Προκατασκευαστική προετοιμασία

(1) Τεχνική & Υλική Προετοιμασία

1. Ελέγξτε τα σχέδια κατασκευής, τις μορφές αρμών, τις προδιαγραφές των μπουλονιών (διάμετρος + μήκος), τη δύναμη προέντασης σχεδιασμού και τις απαιτήσεις αντιολισθητικού συντελεστή.

2. Υιοθετήστε πλήρως ταιριασμένα συγκροτήματα μπουλονιών της ίδιας παρτίδας. Η ανάμειξη διαφορετικών παρτίδων, οι προδιαγραφές ή η χωριστή χρήση μεμονωμένων συστατικών απαγορεύεται. Επιθεωρήστε τα πιστοποιητικά προϊόντων, τις αναφορές δοκιμών αξονικής δύναμης και συντελεστή τριβής.

3. Προετοιμάστε ανταλλακτικά συγκροτήματα μπουλονιών 3% ~ 5% πανομοιότυπων προδιαγραφών με βάση τη συνολική κατανάλωση.

4. Αποθηκεύστε τα μπουλόνια σε στεγνή αποθήκη με προστατευτικά χιτώνια με σπειρώματα για να αποφύγετε τη μόλυνση λαδιού, τη σκουριά και τη ζημιά από σύγκρουση.

(2) Επαφή Επιφανειακής Επεξεργασίας

1. Αφαιρέστε τα άλατα οξειδίου, το χρώμα, το λάδι και την επιπλέουσα σκουριά μέσω αμμοβολής, αμμοβολής, λείανσης ή ελεγχόμενης σκουριάς.

2. Πραγματοποιήστε εκ νέου επιθεώρηση δειγματοληψίας παρτίδας για να διασφαλίσετε ότι ο αντιολισθητικός συντελεστής πληροί τις απαιτήσεις σχεδιασμού.

3. Διατηρήστε τις επιφάνειες τριβής καθαρές και στεγνές πριν από τη συναρμολόγηση του εξαρτήματος. να αναστείλει την κατασκευή υπό συνθήκες βροχής ή δρόσου.

(3) Εργαλεία & Χειριστές

1. Εργαλεία: Ρυθμιζόμενο αρχικό δυναμόκλειδο, αποκλειστικό ηλεκτρικό κλειδί τελικής σύσφιξης με διάτμηση ροπής, εξολκέα ουράς, στυλό σήμανσης και αισθητήρας.

2. Βαθμονόμηση και δοκιμή του τελικού κλειδιού σύσφιξης πριν από την κατασκευή. Οι χειριστές πρέπει να διαθέτουν έγκυρα πιστοποιητικά και να λαμβάνουν τεχνικές αποκαλύψεις πριν από την εργασία.

(4) Αρχή επιλογής μήκους μπουλονιού

Μετά το πλήρες σφίξιμο, 2 έως 3 ολόκληρα σπειρώματα θα εκτεθούν έξω από το παξιμάδι. Επιλέξτε ακριβές μήκος σύμφωνα με το συνολικό πάχος των συνδεδεμένων πλακών. Τα υπερβολικά μακριά ή κοντά μπουλόνια απαγορεύονται.

2. Συναρμολόγηση εξαρτήματος & εισαγωγή μπουλονιών

1. Ανυψώστε και στερεώστε προσωρινά χαλύβδινα εξαρτήματα, βαθμονομήστε τον άξονα, την ανύψωση και την κατακόρυφη θέση. Επιθεωρήστε τα κενά της πλάκας με μετρητή αισθητήρα. προσθέστε πλάκες στήριξης ανά προδιαγραφή εάν το διάκενο υπερβαίνει το 1,0 mm.

2. Διατηρήστε την ομοιόμορφη κατεύθυνση εισαγωγής του μπουλονιού (γενικά από την εσωτερική πλευρά προς την εξωτερική πλευρά). Η αναγκαστική σφυρηλάτηση, η δημιουργία οπών με κοπή αερίου απαγορεύονται. Διορθώστε την υπέρμετρη απόκλιση οπών ανά τεχνικό σχήμα.

3. Τοποθετήστε τη ροδέλα ίσια μόνο στην πλευρά του παξιμαδιού χωρίς λοξό.

4. Προσωρινή στερέωση μέσω προσωρινών μπουλονιών / παρασυρόμενων πείρων: Τα προσωρινά μπουλόνια δεν πρέπει να αντιπροσωπεύουν λιγότερο από το 1/3 των συνολικών οπών σε κάθε σύνδεσμο, τουλάχιστον 2 σετ.

3. Αρχικό σφίξιμο (Υποχρεωτική διαδικασία)

1. Λειτουργία: Εξαλείψτε τα κενά και την κακή ευθυγράμμιση της πλάκας για να μειώσετε τις διακριτές τιμές τελικής ροπής σύσφιξης.

2. Αρχική ροπή σύσφιξης: Καθορίζεται από τη σχεδίαση ή το πρότυπο, γενικά το 50% της τελικής ροπής σύσφιξης.

3. Ακολουθία σύσφιξης

· Ομάδα μπουλονιών μονής άρθρωσης: Στερεώστε συμμετρικά από το κέντρο στις γύρω περιοχές

· Μακριές ραφές ματίσματος: Στερεώστε από τη μέση και στις δύο άκρες

1. Σημαδέψτε τις θέσεις των παξιμαδιών και των μπουλονιών ομοιόμορφα με μαρκαδόρους μετά το πλήρες αρχικό σφίξιμο για να διακρίνετε τα σφιγμένα και τα μη σφιγμένα μπουλόνια.

2. Πλήρης αρχική και τελική σύσφιξη για συναρμολογημένους αρμούς την ίδια ημέρα κατά βάση.

4. Τελικό σφίξιμο (Διαδικασία πυρήνα)

1. Υιοθετήστε το αποκλειστικό ηλεκτρικό κλειδί διάτμησης ροπής: Το εξωτερικό χιτώνιο σφίγγει το παξιμάδι σφιχτά ενώ το εσωτερικό χιτώνιο κρατά την ουρά της ράχης, ξεκινήστε το κλειδί σταθερά.

2. Συνεχίστε να εφαρμόζετε τη ροπή έως ότου η ουρά της σχισμής σπάσει αυτόματα κατά μήκος της αυλάκωσης διάτμησης, σημειώνοντας την κατάλληλη τελική σύσφιξη.

3. Μη φυσιολογικός χειρισμός

· Αδιάσπαστη ουρά σφήνας & κλειδί ρελαντί: Επιθεωρήστε το κλειδί, τη θέση της οπής του μπουλονιού και τα κενά της πλάκας, διορθώστε και στη συνέχεια κατασκευάστε εκ νέου.

· Περιστρεφόμενο στέλεχος μπουλονιού: Διακόψτε αμέσως τη λειτουργία, αντικαταστήστε το με νέο πλήρες συγκρότημα μπουλονιών για επανεγκατάσταση.

1. Ακολουθήστε την ίδια σειρά σύσφιξης με την αρχική σύσφιξη. Απαγορεύεται η ανάποδο ή η άλμα στερέωσης.

2. Σημειώστε ξανά τις αρθρώσεις μετά την τελική σύσφιξη για να διακρίνετε την αρχική και την πλήρως σφιγμένη κατάσταση.

5. Θεραπεία Ειδικών Συνθηκών Εργασίας

1. Θέσεις περιορισμένου χώρου: Εάν δεν μπορεί να εφαρμοστεί το κλειδί διάτμησης ροπής, υιοθετήστε τη μέθοδο ροπής ανά μεγάλο εξάγωνο μπουλόνι με επιβεβαίωση σχεδιασμού και επιβλέποντος και πλήρη αρχεία κατασκευής.

2. Κατασκευή νύχτας και χαμηλής θερμοκρασίας: Απαιτείται επαρκής φωτισμός και θερμική διατήρηση. προθερμάνετε το κλειδί για να αποφύγετε την ασταθή έξοδο ροπής.

3. Κατασκευή μετά τη βροχή: Συνεχίστε τις εργασίες μόνο αφού στεγνώσουν πλήρως οι επιφάνειες τριβής και ελέγξετε ξανά την κατάσταση της επιφάνειας.

6. Καθαρισμός μετά την κατασκευή & Προστασία τελικού προϊόντος

1. Αφαιρέστε τις υπολειμματικές ουρές σφήνας με ειδικούς εξολκείς και συλλέξτε τα θραύσματα ομοιόμορφα χωρίς τυχαία απόρριψη.

2. Καθαρίστε τα γύρω συντρίμμια και τη σκόνη. εφαρμόστε αντισκωριακή βαφή σε νήματα και μικρές γρατσουνιές.

3. Αποφύγετε το τυχαίο χτύπημα, την κρούση, το κόψιμο με φλόγα και την ηλεκτρική συγκόλληση σε ολοκληρωμένους αρμούς μπουλονιών για να αποτρέψετε την απώλεια προέντασης.

4. Χρησιμοποιήστε θερμομονωτική προστασία για επακόλουθες εργασίες συγκόλλησης κοντά σε περιοχές μπουλονιών για να αποφύγετε την υποβάθμιση της απόδοσης του μπουλονιού σε υψηλή θερμοκρασία.

7. Ποιοτική Επιθεώρηση & Αποδοχή

(1) Πλήρης Οπτική Επιθεώρηση

1. Όλες οι ουρές σφήνας κόβονται μετά το τελικό σφίξιμο. κανένα χαμένο, ατελές ή ψεύτικο σφίξιμο.

2. Μπουλόνια και παξιμάδια χωρίς χαλάρωση ή κλίση. 2~3 εκτεθειμένα σπειρώματα εξωτερικά παξιμάδια με άθικτη εμφάνιση.

3. Στενές επιφάνειες τριβής χωρίς εμφανή κενά.

(2) Επανέλεγχος δειγματοληψίας

1. Πραγματοποιήστε επανέλεγχο της ροπής στρέψης σε μπουλόνια δειγματοληψίας ανά καθορισμένη αναλογία. εγκρίνεται εάν η τιμή της ροπής παραμένει εντός του επιτρεπόμενου εύρους απόκλισης.

2. Επαληθεύστε την αντίστοιχη χρήση της συναρμολόγησης χωρίς μικτές παρτίδες ή προδιαγραφές.

3. Ελέγξτε τα αρχεία κατασκευής, τις εκθέσεις δοκιμών και τα κρυφά έγγραφα αποδοχής.

(3) Απόρριψη μη εγκεκριμένων προϊόντων

1. Μπουλόνια που δεν έχουν σφίξει ή δεν έχουν σφίξει: Συμπληρώστε το σφίξιμο σύμφωνα με το κατάλληλο πρότυπο.

2. Υπερβολική ροπή, κατεστραμμένα μπουλόνια ή περιστρεφόμενοι κορμοί: Αντικαταστήστε πλήρως τα νέα συγκροτήματα μπουλονιών. Απαγορεύεται το εκ νέου σφίξιμο ή η επισκευή κατεστραμμένων μπουλονιών.

8. Αυστηρές Κατασκευαστικές Απαγορεύσεις

1. Απαγορεύεται η διαστολή της οπής κοπής αερίου και η αναγκαστική σφυρηλάτηση των μπουλονιών.

2. Απαγορεύεται η αποσυναρμολόγηση ή η επαναχρησιμοποίηση των μπουλονιών μετά το κόψιμο της ουράς με σφήνα.

3. Απαγορεύεται η ανάμιξη συγκροτημάτων μπουλονιών από διαφορετικούς κατασκευαστές ή παρτίδες.

4. Απαγορεύεται η βαφή, το κονίαμα ή η επίστρωση λαδιού σε επιφάνειες τριβής.

5. Απαγορεύεται η χρήση μη βαθμονομημένων ή ελαττωματικών κλειδιών τελικής σύσφιξης.

Περίληψη Απλοποιημένης Ροής Κατασκευών

Προετοιμασία κατασκευής → Επεξεργασία επιφάνειας επαφής → Ανύψωση και προσωρινή στερέωση εξαρτημάτων → Εισαγωγή μπουλονιού → Αρχική σύσφιξη → Σήμανση → Τελική σύσφιξη (Κοπή ουράς με στρόφιγγα) → Επανασήμανση → Καθαρισμός υπολειπόμενης ουράς → Αποδοχή τελικού προϊόντος-Πλήρης επιθεώρηση Παράδοση

Παράμετροι βασικής απόδοσης δομικών μπουλονιών υψηλής αντοχής με διάτμηση ροπής

Συμμορφώνεται με το GB/T 3632-2008 για βαθμό 10.9S, υποχρεωτικούς δείκτες για σχεδιασμό και αποδοχή, που ισχύουν για τα κύρια μεγέθη M16-M30. Ένα πλήρες συγκρότημα περιλαμβάνει 1 μπουλόνι, 1 παξιμάδι και 1 ροδέλα.

1. Πρώτες Ύλες & Θερμική Επεξεργασία

· Υλικό μπουλονιών: ML20MnTiB για μεγέθη ≤M24; 35VB / 35CrMo για μεγέθη ≥M27

· Υλικό παξιμαδιών και ροδέλας: παξιμάδι ποιότητας 10H (35CrMo / χάλυβας 45#). Ροδέλα χάλυβα 45#

· Θερμική επεξεργασία: σβέση + σκλήρυνση σε υψηλή θερμοκρασία για πλήρη σβέση & σκλήρυνση. Σκληρότητα: Μπουλόνι 32～38HRC, Παξιμάδι 35～45HRC, Ροδέλα 35～45HRC

2. Μηχανικές ιδιότητες μπουλονιών βαθμίδας 10.9S

3. Τυπική Δύναμη Προέντασης (P, kN) για Βαθμό 10,9S

4. Συντελεστής ροπής (K)

· Τυπικό εύρος: 0,110-0,150 (θερμοκρασία περιβάλλοντος 10~35℃)

· Συντελεστής διακύμανσης: ≤3% (5 ομάδες δειγμάτων, 8 κύκλοι σύσφιξης ανά ομάδα)

· Τύπος υπολογισμού: K=T/(P·d) (T = τελική ροπή σύσφιξης, P = δύναμη προέντασης, d = ονομαστική διάμετρος σπειρώματος)

5. Ακρίβεια νήματος & διαστάσεων

· Σπείρωμα μπουλονιού: Κατηγορία 6g (ανοχή μέσης διαμέτρου ±0,02 mm)

· Νήμα παξιμαδιών: Κατηγορία 6Η

· Αύλακα κρίσιμης διάτμησης: Ανοχή βάθους αυλάκωσης ±0,1 mm; διάμετρος 15% έως 20% μικρότερη από τη διάμετρο της ρίζας του νήματος για ελεγχόμενο κάταγμα

· Κατακόρυφη επιφάνεια έδρασης παξιμαδιών: ≤1°

· Ανοχή μήκους μπουλονιού: ±2 mm; Ευθύτητα στελέχους ≤1‰

6. Αντιολισθητική & Απόδοση Σύνδεσης

· Απαιτούμενος αντιολισθητικός συντελεστής μ: ≥0,45 (μετά από αμμοβολή/επεξεργασία βολής)

· Διασπορά προέντασης: ≤±8% για τη μέθοδο διάτμησης ροπής, πολύ καλύτερη από τη μέθοδο ±15% της καθαρής ροπής

· Απόδοση κόπωσης: Η υψηλή δύναμη προ-σύσφιξης καταστέλλει τη σχετική ολίσθηση, ανυψώνοντας τη διάρκεια ζωής της κόπωσης πάνω από 30%

7. Επεξεργασία Επιφανειών & Αντιδιαβρωτική Απόδοση

1. Φωσφοροποίηση (κύριο ρεύμα): Πάχος φιλμ 5~15 μm, σταθερός συντελεστής τριβής για εσωτερικά περιβάλλοντα

2. Γαλβανισμός εν θερμώ: Πάχος στρώσης ψευδαργύρου ≥85 μm για υπαίθριες και παράκτιες περιοχές. ξανακούμπωμα του νήματος μετά το γαλβάνισμα για αποφυγή εμπλοκής

3. Επικάλυψη Dacromet: Πάχος φιλμ 6 ~ 10 μm για βαριές συνθήκες διάβρωσης, αντιδιαβρωτική διάρκεια ζωής αυξήθηκε κατά 5 φορές και άνω

8. Πρότυπο ελέγχου και αποδοχής τελικής σύσφιξης

· Πρότυπο καταλληλότητας ροπής κοπής: Η ουρά σπάτουλας σπάει κατά μήκος της αυλάκωσης διάτμησης, η δύναμη προέντασης φτάνει το 95% έως 105% της αξίας σχεδιασμού

· Πιστοποιημένη έκθεση σπειρώματος: 2 έως 3 πλήρεις κλωστές έξω από το παξιμάδι

· Ακρίβεια κατασκευής: Συντελεστής διασποράς προέντασης της μεθόδου διάτμησης ροπής ≤0,08, πολύ χαμηλότερος από 0,22 της μεθόδου καθαρής ροπής
