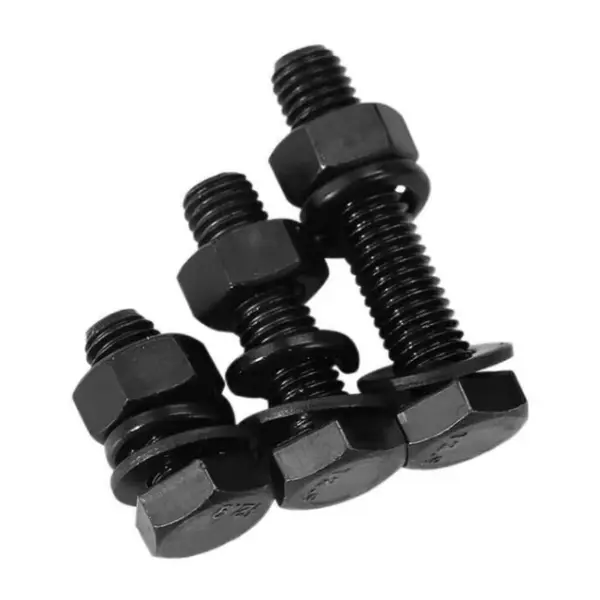

Μπουλόνια υψηλής αντοχής για δομικές συνδέσεις από χάλυβα

Τα μπουλόνια υψηλής αντοχής για δομικές συνδέσεις χάλυβα είναι τα πιο ευρέως χρησιμοποιούμενα προεντεταμένα εξαρτήματα στερέωσης στη σύγχρονη μηχανική μεταλλικών κατασκευών. Διαφορετικά από τα μπουλόνια υψηλής αντοχής τύπου περιστροφής, δεν έχουν αυλάκωση λαιμού. Η δύναμη προέντασης εφαρμόζεται με ακρίβεια μέσω της μεθόδου ροπής ή της μεθόδου γωνίας περιστροφής. Τα προϊόντα χωρίζονται σε δύο βασικούς βαθμούς αντοχής: 8,8 και 10,9. Μπορούν να επιτύχουν δύο μεθόδους σύνδεσης: τύπο τριβής και τύπο συμπίεσης, και είναι κατάλληλα για διάφορες συνθήκες κατασκευής, όπως εσωτερικούς, εξωτερικούς, παραθαλάσσιους, και διαβρωτικούς χώρους.

Η πλήρης γκάμα μπουλονιών υψηλής αντοχής της HAISHENG ακολουθεί αυστηρά τα εθνικά πρότυπα παραγωγής και δοκιμών. Είναι σε άφθονο απόθεμα και έχουν πλήρεις προδιαγραφές. Μπορούν να ανταποκριθούν άμεσα στις απαιτήσεις παρτίδας αγοράς και προσαρμογής διαφόρων εργοστασίων μεταλλικών κατασκευών, γεφυρών, ζευκτών, και πολυώροφων κτιρίων. Είναι εξοπλισμένα με πλήρη δεδομένα δοκιμών για τη διασφάλιση της συμμόρφωσης της αποδοχής του έργου.

I. Πρότυπα Εκτέλεσης

Αυτό το τμήμα, Μπουλόνια υψηλής αντοχής για δομικές συνδέσεις χάλυβα, συμμορφώνεται αυστηρά με τα τρέχοντα εθνικά πρότυπα για την κατασκευή και την κατασκευή προϊόντων από χάλυβα. Η όλη διαδικασία παραγωγής, δοκιμής και αποδοχής πραγματοποιείται σύμφωνα με τους κανονισμούς. Τα βασικά πρότυπα εκτέλεσης είναι τα εξής:

1. Πρότυπα κατασκευής προϊόντων: GB/T 1228 - 1231

2. Πρότυπα αποδοχής τεχνικών κατασκευών: GB 50205 - 2020

II. Βασικοί ορισμοί προϊόντων και σενάρια εφαρμογής

2.1 Βασικός ορισμός του προϊόντος

Το μεγάλο εξάγωνο σετ σύνδεσης μπουλονιών υψηλής αντοχής είναι ένας προεντεταμένος συνδετήρας ειδικά για μεταλλικές κατασκευές. Υιοθετεί μια τυπική εξαγωνική δομή κεφαλής χωρίς το αυλάκι του λαιμού της δομής της κεφαλής των μπουλονιών στρέψης και διάτμησης. Κατά την κατασκευή, η τυπική δύναμη προέντασης εφαρμόζεται μέσω της μεθόδου ροπής ή της μεθόδου γωνίας στροφής. Το φορτίο μεταδίδεται μέσω της δύναμης τριβής μεταξύ των επιφανειών επαφής λαμαρίνας, της φέρουσας πίεσης της βίδας και της διάτμησης της βίδας. Χωρίζεται σε δύο τρόπους σύνδεσης: τύπος τριβής και τύπος πίεσης, και είναι κατάλληλος για τους περισσότερους κόμβους φέρουσας κατασκευής από χάλυβα.

2.2 Βαθμοί αντοχής και ισχύουσες συνθήκες

Σύμφωνα με τις διαφορές στις συνθήκες φέρουσας μηχανικής, τα μπουλόνια υψηλής αντοχής για δομικές συνδέσεις χάλυβα χωρίζονται σε δύο βασικές κατηγορίες, ταιριάζοντας με ακρίβεια διαφορετικά σενάρια κατασκευής για να αποφευχθούν προβλήματα υπερβολικής απόδοσης ή ανεπαρκούς φέρουσας ικανότητας:

1. Κατηγορία 10,9: Κατάλληλο για φέροντες κόμβους πυρήνα από χαλύβδινες κατασκευές όπως δοκοί και κολώνες, κολώνες και δοκοί, χαλύβδινα δοκάρια, και γέφυρες, με ισχυρή φέρουσα ικανότητα και εξαιρετική αντοχή στην κόπωση

2. Κατηγορία 8,8: Κατάλληλο για δευτερεύοντες φέροντες κόμβους ελαφρών κατασκευών από χάλυβα, στηρίγματα εξοπλισμού, και δομές περιβλήματος κτιρίων, με απόδοση υψηλού κόστους και συμβατότητα με συμβατικά έργα ελαφρού φορτίου

2.3 Κοινά Υλικά και Αναγνώριση Προϊόντος

Όλα τα προϊόντα επεξεργάζονται με σβέση και σκλήρυνση από κράμα χάλυβα υψηλής ποιότητας. Το υλικό είναι σταθερό, και οι μηχανικές ιδιότητες πληρούν τα πρότυπα. Δεν υπάρχει έλλειψη υλικών ή κατώτερου ανάμεικτου χάλυβα. Πληροί τις απαιτήσεις μακροπρόθεσμης υπηρεσίας μηχανικής:

1. Μπουλόνια ποιότητας 10,9: Το κύριο υλικό είναι 20MnTiB, 35VB· τα ταιριαστά παξιμάδια και οι ροδέλες είναι κατασκευασμένα από ατσάλι 35CrMo, 45#

2. Μπουλόνια ποιότητας 8,8: Το κύριο υλικό είναι χάλυβας 45#, 40Cr； τα ταιριαστά παξιμάδια και οι ροδέλες είναι κατασκευασμένα από χάλυβα 45#

3. Αναγνώριση προϊόντος: Το σώμα του μπουλονιού είναι χαραγμένο με 10,9S/8,8S, και τα αντίστοιχα παξιμάδια είναι χαραγμένα με 10H/8H. Η αναγνώριση είναι σαφής και ανθεκτική στη φθορά, διευκολύνοντας την επιτόπια ταξινόμηση προδιαγραφών και την επαλήθευση ποιότητας

2.4 Κοινές προδιαγραφές και προσαρμοσμένες υπηρεσίες

Οι τυπικές προδιαγραφές καλύπτονται σε απόθεμα για τα κύρια έργα μηχανικής. Η προσαρμογή υποστηρίζεται επίσης για μη τυποποιημένα έργα για την κάλυψη ειδικών κατασκευαστικών αναγκών:

1. Ονομαστική διάμετρος: M16, M20, M22, M24, M27, M30

2. Ονομαστικό μήκος: 40mm έως 240mm

3. Προσαρμοσμένες υπηρεσίες: Εξαιρετικά μεγάλες προδιαγραφές, μη τυποποιημένα ειδικά μήκη, και συμβατά μπουλόνια ειδικής ανοχής μπορούν να υποβληθούν σε επεξεργασία για να συνδέσουν διάφορα έργα ειδικού σχήματος χαλύβδινων κατασκευών

III. Τυπική πλήρης διαμόρφωση συνόλου

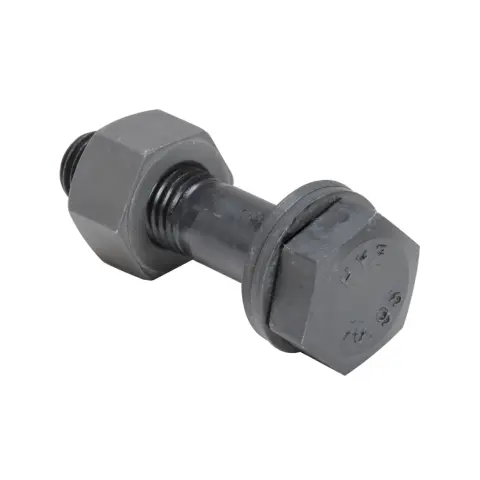

Όλα τα μπουλόνια υψηλής αντοχής της HAISHENG για δομικές συνδέσεις χάλυβα είναι ολοκληρωμένα σετ συναρμολογημένα στο εργοστάσιο. Ο σταθερός συνδυασμός δεν αποσυναρμολογείται ή αναμιγνύεται, αποφεύγοντας προβλήματα ποιότητας κατασκευής που προκαλούνται από λανθασμένη εγκατάσταση ή παράλειψη εξαρτημάτων στο εργοτάξιο. Ένα πλήρες σετ σύνδεσης περιλαμβάνει: 1 μπουλόνι + 1 παξιμάδι + 2 επίπεδες ροδέλες υψηλής αντοχής.

1. Μεγάλα εξάγωνα μπουλόνια υψηλής αντοχής: Τυπικό σχέδιο εξαγωνικής κεφαλής, σώμα με πλήρες σπείρωμα, καθολικά εφαρμόσιμο για κατασκευές, συμβατό με συμβατικά εργαλεία κατασκευής, με εξαιρετικά ισχυρή ευελιξία

2. Παξιμάδια υψηλής αντοχής: Πυκνωμένη εξαγωνική δομή, με ακριβές σπείρωμα που ταιριάζει με το μπουλόνι, ασφαλίζει σταθερά και δεν είναι επιρρεπής σε ολίσθηση

3. Επίπεδες ροδέλες υψηλής αντοχής: Εγκαθίστανται χωριστά κάτω από την κεφαλή του μπουλονιού και στις δύο πλευρές του παξιμαδιού κατά την κατασκευή, κατανέμοντας αποτελεσματικά την πίεση, αποτρέποντας τη ζημιά στη βάση της χαλύβδινης δομής κατά τη σύσφιξη

IV. Διαδικασία Επεξεργασίας Επιφανείας

Για να ανταποκριθούμε στις απαιτήσεις διαφορετικών κατασκευαστικών περιβαλλόντων για αντιδιαβρωτική, αντοχή στη φθορά και αντιολισθηρότητα, προσφέρουμε τρεις ώριμες λύσεις επεξεργασίας επιφανειών. Το τμήμα αγορών μπορεί να επιλέξει απευθείας τον τύπο με βάση τις συνθήκες του έργου:

1. Επεξεργασία φωσφοροποίησης και μαυρίσματος: Κατάλληλο για εσωτερικά ξηρά εργαστήρια και εσωτερικά έργα μεταλλικών κατασκευών. Έχει σταθερό συντελεστή τριβής, απόδοση υψηλού κόστους και είναι η κύρια επιλογή για κατασκευές από αστικό και βιομηχανικό χάλυβα.

2. Επεξεργασία γαλβανισμού εν θερμώ: Κατάλληλο για υπαίθρια, υπαίθρια, παράκτια υγρά και ήπια περιβάλλοντα διάβρωσης. Έχει εξαιρετική αντιδιαβρωτική απόδοση. Μετά τον γαλβανισμό, η επιφάνεια αφαιρείται ομοιόμορφα για να εξασφαλιστεί ομαλή και ανεμπόδιστη εμπλοκή με τη βίδα.

3. Επεξεργασία Dacromet: Κατάλληλο για σοβαρή διάβρωση, υψηλή υγρασία και περιοχές χημικών εγκαταστάσεων κ.λπ. Συνδυάζει ανώτερη αντιδιαβρωτική απόδοση με σταθερή αντιολισθητική απόδοση, επεκτείνοντας τη διάρκεια ζωής των αρμών.

V. Εργαλεία υποστήριξης κατασκευής και διαμόρφωση υλικού

5.1 Ειδικά Εργαλεία Κατασκευής

Αυτό το τμήμα: Οι κοχλίες υψηλής αντοχής για δομικές συνδέσεις από χάλυβα είναι συμβατοί με συμβατικά τυποποιημένα μηχανήματα κατασκευής, δεν απαιτούν ειδικό προσαρμοσμένο εξοπλισμό, μειώνοντας έτσι το κόστος κατασκευής στο εργοτάξιο: Ροπόκλειδο (τόσο για αρχική όσο και για τελική σύσφιξη), μετρητή γωνίας, μετρητή πάχους, μαρκαδόρο, εργαλείο λείανσης επιφάνειας επαφής

5.2 Συσκευασία και εργοστασιακά έγγραφα

1. Προδιαγραφές συσκευασίας: Κάθε παρτίδα συσκευάζεται ως πλήρες σετ ανεξάρτητα και απαγορεύεται αυστηρά η πώληση σε τεμάχια ή η ανάμειξη παρτίδων και μοντέλων. Αυτό διευκολύνει την αποθήκευση στην αποθήκη, την επίταξη και τον έλεγχο απογραφής στο εργοτάξιο.

2. Υποστηρικτικά έγγραφα: Κάθε παρτίδα προϊόντων συνοδεύεται από πλήρη και συμβατά έγγραφα που μπορούν να χρησιμοποιηθούν απευθείας για επιθεώρηση και αποδοχή του έργου, συμπεριλαμβανομένου του πιστοποιητικού συμμόρφωσης προϊόντος, της αναφοράς δοκιμής μηχανικής απόδοσης, της αναφοράς δοκιμής προέντασης, της αναφοράς δοκιμής συντελεστή ροπής, της αναφοράς δοκιμής συντελεστή αντιολίσθησης

VI. Βασικά Πλεονεκτήματα Προϊόντος

Σε σύγκριση με τα συνηθισμένα μπουλόνια, τα μπουλόνια υψηλής αντοχής για δομικές συνδέσεις από χάλυβα έχουν σημαντικά πλεονεκτήματα όσον αφορά τη δομική σταθερότητα, τη διάρκεια ζωής και την ασφάλεια μηχανικής, αντιμετωπίζοντας αποτελεσματικά κοινά μηχανικά προβλήματα όπως χαλάρωση, παραμόρφωση και ολίσθηση στους αρμούς χαλύβδινων κατασκευών:

1. Σταθερές μηχανικές ιδιότητες: Υψηλή αντοχή και καλή σκληρότητα, ανθεκτική σε παραμόρφωση τεντώματος και θραύση κάτω από μακροχρόνια φόρτιση, κατάλληλη για βαρύ φορτίο και συνθήκες εναλλασσόμενου φορτίου

2. Εξαιρετική αντιολισθητική απόδοση: Επαρκής και ομοιόμορφη δύναμη προ-σφίξεως, στενή επαφή μεταξύ των πλακών, εξαλείφοντας αποτελεσματικά τον κίνδυνο ολίσθησης των αρμών

3. Ισχυρή σεισμική αντίσταση και αντοχή στην κόπωση: Ανθεκτικό στους κραδασμούς του εξοπλισμού, τους κραδασμούς του ανέμου και τα εναλλασσόμενα φορτία, κατάλληλο για υψηλές και μεγάλες ανοιγόμενες μεταλλικές κατασκευές

4. Υψηλή συνολική ασφάλεια: Ομοιόμορφη κατανομή δύναμης στην άρθρωση, βελτιώνοντας σημαντικά τη συνολική σταθερότητα της μεταλλικής κατασκευής, μειώνοντας τους μηχανικούς κινδύνους και ενισχύοντας τον συντελεστή ασφαλείας

5. Ισχυρή κατασκευαστική συμβατότητα: Τυποποιημένη δομή, βολική εγκατάσταση, κατάλληλη για μεγάλης κλίμακας κατασκευή χαλύβδινων κατασκευών, μειώνοντας την περίοδο κατασκευής και μειώνοντας το κόστος εργασίας

VII. Σημαντικά σημεία διαφοροποίησης προϊόντων

7.1 Σύγκριση με αντοχές πυρήνα μπουλονιών υψηλής αντοχής ροπής-διάτμησης βαθμού 10.9

1. Η προσαρμοστικότητα του χώρου κατασκευής είναι εκτεταμένη: Δεν χρειάζεται να σφίξετε την κεφαλή σε σχήμα ουράς, λειτουργία μονής πλευράς, κλειστή κοιλότητα, στενοί και κρυφοί κόμβοι και η εσωτερική δομή των στηλών τύπου κουτιού μπορούν να κατασκευαστούν κανονικά, επιλύοντας τα προβλήματα κατασκευής πολύπλοκων κόμβων και η ευελιξία της υπερβαίνει κατά πολύ αυτή του τύπου torsion-shar.

2. Επισκευήσιμο και επαναχρησιμοποιήσιμο: Χωρίς καταστροφική δομή που σπάει το λαιμό, μπορεί κανονικά να αποσυναρμολογηθεί κατά τη διάρκεια της τεχνικής συντήρησης, ανακαίνισης, εκ νέου επεξεργασίας ή προσωρινής συναρμολόγησης. Ζεύγη συνδέσεων με ειδική εμφάνιση, σπειρώματα και μηχανικές ιδιότητες μπορούν να επαναχρησιμοποιηθούν, μειώνοντας το κόστος των αναλώσιμων μηχανικών.

3. Μεγαλύτερο εύρος επιλογής προδιαγραφών: Προσαρμόσιμο για εξαιρετικά μεγάλες διαμέτρους, εξαιρετικά μακριές και μη τυποποιημένες προδιαγραφές, κατάλληλο για εξαιρετικά παχιές πλαστικοποιημένες πλάκες, εξαιρετικά μεγάλα φορτία και ειδικούς κόμβους, αντισταθμίζοντας τους περιορισμούς των μπουλονιών τύπου στρέψης-διάτμησης.

4. Συμβατότητα λειτουργίας διπλής δύναμης: Υποστηρίζει τόσο τριβικούς όσο και τύπους ρουλεμάν μεθόδων σύνδεσης, οι κόμβοι στατικού φορτίου βαρέως φορτίου μπορούν να επιλέξουν τον τύπο ρουλεμάν για να ενισχύσουν τη φέρουσα ικανότητα, κατάλληλος για περισσότερα σχέδια μηχανικής σχεδίασης.

Σχετικά μειονεκτήματα

1. Η δύναμη προέντασης βασίζεται στον έλεγχο ροπής και γωνίας, που επηρεάζεται από την ακρίβεια εργαλειομηχανών, τη χειροκίνητη λειτουργία και τους περιβαλλοντικούς παράγοντες, η ακρίβεια της δύναμης προέντασης είναι ελαφρώς χαμηλότερη από αυτή των μπουλονιών τύπου στρέψης-διάτμησης και η διακριτή απόκλιση είναι ελαφρώς μεγαλύτερη.

2. Η κατασκευή απαιτεί επιθεώρηση ροπής για κάθε μπουλόνι, περισσότερες διεργασίες και πιο επίπονη διαδικασία αποδοχής, η συνολική απόδοση κατασκευής και αποδοχής είναι χαμηλότερη από αυτή των μπουλονιών τύπου διάτμησης στρέψης.

3. Η τυπική διαμόρφωση είναι ένα μπουλόνι, ένα παξιμάδι, δύο ροδέλες, περισσότερα αξεσουάρ και απαιτείται λεπτομερής ταξινόμηση και έλεγχος τοποθεσίας, επιρρεπείς σε σφάλματα ταξινόμησης.

VIII. Τυποποιημένες Κατασκευαστικές Τεχνικές

Προσαρμοσμένη στο πρότυπο αποδοχής GB 50205-2020, η κύρια μέθοδος είναι η εφαρμογή ροπής για κατασκευή και οι αρμοί υψηλής ακρίβειας μπορούν να επιλέξουν τη μέθοδο γωνίας στροφής. Η όλη διαδικασία είναι τυποποιημένη, ανιχνεύσιμη και επαληθεύσιμη.

8.1 Προκατασκευαστική προετοιμασία

1. Επαλήθευση τεχνικής υλικού: Επαληθεύστε τα σχέδια κατασκευής, τις προδιαγραφές των μπουλονιών, τους βαθμούς αντοχής, τη δύναμη προέντασης σχεδιασμού, τον συντελεστή ροπής και τον αντιολισθητικό συντελεστή. Χρησιμοποιήστε αυστηρά την ίδια παρτίδα πλήρων σετ σύνδεσης και απαγορεύστε τις μικτές παρτίδες και μείγματα. κρατήστε 3%-5% ανταλλακτικά σύμφωνα με τη συνολική χρήση. Τα μπουλόνια αποθηκεύονται σε ξηρή αποθήκη, με προστατευτικά μανίκια τοποθετημένα στα σπειρώματα, για την αποφυγή σκουριάς και μόλυνσης λαδιού.

2. Επεξεργασία επιφάνειας τριβής: Μέσω αμμοβολής, αμμοβολής, λείανσης τροχού άμμου, σκουριάς, κ.λπ., αφαιρέστε τελείως το χρώμα, την κλίμακα οξειδίου, την επιπλέουσα σκουριά, τα υπολείμματα από τις επιφάνειες επαφής των πλακών, πραγματοποιήστε μόνο τις δειγματοληπτικές δοκιμές σύμφωνα με τις ειδικές δοκιμές αντιολίσθησης για την κατασκευή. πληρούν τα πρότυπα, σταματήστε την εργασία σε βροχερό καιρό και όταν η επιφάνεια της πλάκας είναι δροσερό.

3. Βαθμονόμηση εξοπλισμού: Τα ροπόκλειδα αρχικής σύσφιξης και τελικής σύσφιξης πρέπει να βαθμονομηθούν πριν από την κατασκευή και να χρησιμοποιηθούν εντός της ισχύουσας περιόδου. προετοιμάστε δαγκάνες, μαρκαδόρους, εργαλεία διαστολής, και όργανα γωνίας στροφής.

4. Επιλογή προδιαγραφών: Επιλέξτε τις κατάλληλες προδιαγραφές με βάση το συνολικό πάχος των στοιβαγμένων πλακών, και ελέγξτε τα εκτεθειμένα σπειρώματα του παξιμαδιού να είναι 2-3 δόντια μετά το σφίξιμο, για να αποφύγετε υπερβολικό μήκος ή κοντά σπειρώματα που δεν πληρούν τα πρότυπα.

8.2 Συναρμολόγηση εξαρτήματος και εισαγωγή μπουλονιών

1. Ανύψωση και τοποθέτηση εξαρτημάτων από χάλυβα, διόρθωση άξονα, ανύψωση και κατακόρυφοτητα, όταν το κενό μεταξύ των πλακών είναι μεγαλύτερο από 1 mm, προσθέστε τα αντίστοιχα πάχη σύμφωνα με τις προδιαγραφές.

2. Χρησιμοποιήστε προσωρινά μπουλόνια και πριτσίνια για τοποθέτηση, με τον αριθμό των προσωρινών στερέωσης όχι μικρότερο από το 1/3 του συνολικού αριθμού οπών στον σύνδεσμο, και τουλάχιστον 2 σετ.

3. Ελεύθερη εισαγωγή μπουλονιού, απαγορευτική διαστολή κοπής αερίου, σφυρηλάτηση για βίαια εισαγωγή, εάν η απόκλιση της θέσης της οπής υπερβαίνει το πρότυπο, πρέπει να διορθωθεί σύμφωνα με το ειδικό τεχνικό σχέδιο.

4. Τυποποιημένη τοποθέτηση ροδέλες: Τοποθετήστε μία επίπεδη ροδέλα κάτω από την κεφαλή του μπουλονιού και μία στο πλάι του παξιμαδιού, διασφαλίζοντας ότι είναι ομοιόμορφα τοποθετημένα χωρίς καμία λοξή. Η κατεύθυνση εισαγωγής του μπουλονιού σε όλη την περιοχή πρέπει να είναι ενιαία για να εξασφαλίσετε τυποποιημένη κατασκευή.

8.3 Αρχική ροή εργασίας σύσφιξης

1. Λειτουργία: Εξαλείψτε τα προβλήματα κενού και κακής ευθυγράμμισης, μειώστε την απόκλιση της τελικής ροπής σύσφιξης και εξασφαλίστε ομοιόμορφη συνολική σύσφιξη.

2. Τιμή ροπής: Γενικά, λαμβάνετε το 50% της τελικής ροπής σύσφιξης.

3. Ακολουθία σύσφιξης: Για ομαδικούς αρμούς μπουλονιών, σφίξτε συμμετρικά από το κέντρο προς την περιφέρεια· για μεγάλες ραφές αρμών, προχωρήστε από τη μέση και προς τα δύο άκρα.

4. Έλεγχος αναγνώρισης: Σημειώστε ομοιόμορφα μετά το αρχικό σφίξιμο, κάνοντας διάκριση μεταξύ σφιγμένων και μη περιοχών, για συναρμολογημένους κόμβους την ίδια ημέρα, ολοκληρώστε τις αρχικές και τελικές εργασίες σύσφιξης την ίδια ημέρα.

8.4 Εργασία πυρήνα τελικής σύσφιξης

Μέθοδος 1: Μέθοδος ροπής

1. Υπολογίστε την τελική ροπή σύσφιξης σύμφωνα με τον τύπο T = K⋅P⋅d (K = συντελεστής ροπής, P = τυπική δύναμη προέντασης, d = ονομαστική διάμετρος του μπουλονιού).

2. Χρησιμοποιήστε βαθμονομημένα δυναμόκλειδα, σφίξτε κάθε μπουλόνι σύμφωνα με την υπολογιζόμενη τιμή, ελέγχοντας αυστηρά την απόκλιση ροπής εντός του επιτρεπόμενου εύρους.

3. Η σειρά σύσφιξης παραμένει η ίδια με την αρχική σύσφιξη και μετά τη λειτουργία, σημειώστε την για αναγνώριση, για να διευκολυνθεί η ποιοτική επιθεώρηση και επαλήθευση.

Μέθοδος δεύτερη: Μέθοδος γωνίας στροφής

1. Μετά το αρχικό σφίξιμο, χρησιμοποιήστε το παξιμάδι ως αναφορά, περιστρέψτε το παξιμάδι σύμφωνα με τις απαιτήσεις σχεδιασμού και προδιαγραφών και ελέγξτε με ακρίβεια τη δύναμη προέντασης μέσω της γωνίας συστροφής.

2. Παρακολουθήστε ολόκληρη τη διαδικασία με ένα όργανο γωνίας στροφής για να διασφαλίσετε την ακρίβεια της τιμής της γωνίας στροφής και να ικανοποιήσετε τις απαιτήσεις κατασκευής υψηλής ακρίβειας.

Προδιαγραφές χειρισμού εξαίρεσης

Εάν παρουσιαστούν προβλήματα όπως η περιστροφή του μπουλονιού, η ολίσθηση του σπειρώματος ή η παραμόρφωση εξαρτήματος κατά τη διάρκεια της σύσφιξης, σταματήστε αμέσως τη λειτουργία, αντικαταστήστε ολόκληρη την ομάδα με ολοκαίνουργια σετ σύνδεσης και απαγορεύστε το επαναλαμβανόμενο σφίξιμο ή την επισκευή και την επαναχρησιμοποίηση παλιών μπουλονιών.

8.5 Ειδικός επανέλεγχος ροπής

Μετά την τελική σύσφιξη, τυχαία δειγματοληψία και επανεπιθεώρηση της ροπής σύμφωνα με την καθορισμένη αναλογία, και η μετρούμενη ροπή θεωρείται κατάλληλη εάν βρίσκεται εντός του επιτρεπόμενου εύρους απόκλισης, εάν η επανέλεγχο αποτύχει, επεκτείνετε το εύρος επιθεώρησης και εάν εξακολουθεί να μην πληροί τις προϋποθέσεις, επιστρέψτε και αντικαταστήστε όλες για εκ νέου επεξεργασία για την εξάλειψη των κινδύνων ποιότητας.

8.6 Προστασία Προϊόντος και Ειδική Κατασκευή σε Ειδικές Περιστάσεις

1. Μην συγκρούεστε, υπόκεινται σε ψήσιμο σε υψηλή θερμοκρασία από ηλεκτρική συγκόλληση ή κοπή με φλόγα των ήδη σφιγμένων κόμβων για να αποφευχθεί η εξασθένηση της δύναμης προέντασης. Για επόμενες εργασίες συγκόλλησης, λάβετε μέτρα προστασίας θερμομόνωσης.

2. Για κατασκευή σε χαμηλή θερμοκρασία, προθερμάνετε το μηχάνημα εκ των προτέρων για να αποφύγετε προβλήματα ακρίβειας ροπής. μετά τη βροχή, περιμένετε μέχρι να στεγνώσουν τελείως οι επιφάνειες τριβής πριν συνεχίσετε την εργασία.

3. Για στενούς και κρυφούς αρμούς, χρησιμοποιήστε πρώτα δυναμόκλειδα με κοντή λαβή για να διασφαλίσετε τη σωστή κατασκευή και επιθεώρηση.

8.7 Βασικά σημεία για την αποδοχή της ποιότητας και τις απαγορεύσεις κατασκευής

1. Πλήρης οπτική επιθεώρηση: Η θέση εγκατάστασης της φλάντζας είναι ακριβής, χωρίς να λείπει ή να είναι λοξή. το παξιμάδι εκτίθεται από 2-3 δόντια του νήματος. δεν υπάρχουν χαλαρά ή χαλαρά προβλήματα.

2. Επαλήθευση δεδομένων: Τα αρχεία βαθμονόμησης του κλειδιού, η αναφορά συντελεστή τριβής, τα αρχεία επιθεώρησης ροπής και τα κρυφά αρχεία αποδοχής του έργου είναι πλήρη και άθικτα, επιτρέποντας την ομαλή επιθεώρηση και αποδοχή.

3. Υποχρεωτικές απαγορεύσεις κατασκευής: Απαγορεύεται αυστηρά η ανάμειξη ζευγών σύνδεσης από διαφορετικούς κατασκευαστές και παρτίδες. Απαγορεύεται αυστηρά η εφαρμογή βαφής ή κονιάματος στην επιφάνεια τριβής. Απαγορεύεται αυστηρά να σφίξετε ξανά ή να επισκευάσετε επιτόπου τα μη κατάλληλα μπουλόνια.

8.8 Απλή ροή διαδικασίας κατασκευής

Προετοιμασία κατασκευής → Επεξεργασία επιφάνειας τριβής → Διόρθωση εξαρτήματος + προσωρινή στερέωση → Εισαγωγή μπουλονιών → Αρχική σύσφιξη + σήμανση → Τελική σύσφιξη + σήμανση → Επανέλεγχος δειγματοληψίας ροπής → Προστασία τελικού προϊόντος → Αποδοχή ολοκλήρωσης

IX.Βασικές παράμετροι απόδοσης

9.1 Πρώτες ύλες & Σκληρότητα

1. Βίδα 10.9: 20MnTiB, 35VB, 42CrMo

2. Βίδα 8.8: 45# χάλυβας, 40Cr

3. Παξιμάδι & Ροδέλα: 45# χάλυβας, 35CrMo

4. Θερμική επεξεργασία: Ενσωματωμένο σβήσιμο + σκλήρυνση υψηλής θερμοκρασίας

5. Σκληρότητα Rockwell (HRC): Βαθμός 10,9 μπουλόνι: 32~38; Βίδα 8,8: 24~31; Ξηροί καρποί και ροδέλες: 35~45

9.2 Μηχανικές ιδιότητες (ελάχιστη τιμή)

9.3 Τυπική δύναμη προέντασης (Βαθμός 10.9, Μονάδα: kN)

Σημείωση: Τα μπουλόνια υψηλής αντοχής βαθμού 8.8 δεν έχουν υποχρεωτική ενοποιημένη δύναμη προέντασης, κατασκευασμένα σύμφωνα με τη σχεδιαστική ροπή.

9,4 Συντελεστής Ροπής

1. Τυπικό εύρος: 0,110-0,150

2. Συντελεστής διακύμανσης: ≤3%

3. Τύπος υπολογισμού: T=K⋅P⋅d (T=Τελική ροπή σύσφιξης, K=Συντελεστής ροπής, P=Δύναμη προέντασης, d=Ονομαστική διάμετρος μπουλονιού)

9.5 Ανοχή νήματος & διαστάσεων

1. Ακρίβεια σπειρώματος: Κλάση μπουλονιών 6g, Κλάση παξιμαδιών 6H

2. Συνολική ανοχή μήκους μπουλονιού: ±2 mm

3. Ευθύτητα στελέχους: ≤1‰

4. Κατακόρυφη επιφάνεια έδρασης παξιμαδιού: ≤1°

9.6 Σύνδεση & Αντιολισθητική Απόδοση

1. Αντιολισθητικός συντελεστής (αμμοβολή/επεξεργασία βολής): μ≥0,45

2. Μέθοδος διασποράς προέντασης της ροπής: ≤±10%

3. Λειτουργία δύναμης: Υποστήριξη συνδέσεων τύπου τριβής και τύπου ρουλεμάν

9.7 Αντιδιαβρωτικές Παράμετροι Επιφανείας

1. Φωσφοροποίηση και μαύρισμα: Πάχος φιλμ 5~15 μm, σταθερός συντελεστής τριβής για έργα εσωτερικού χώρου

2. Γαλβανισμός εν θερμώ: Στρώμα ψευδαργύρου ≥85 μm, κατάλληλο για υπαίθρια και παράκτια διαβρωτικά περιβάλλοντα, απαιτείται εκ νέου τρύπημα νήματος

3. Επικάλυψη Dacromet: Πάχος μεμβράνης 6 ~ 10 μm, που εφαρμόζεται για συνθήκες εργασίας βαριάς διάβρωσης

9.8 Δείκτης αποδοχής επιτόπιας εγκατάστασης

1. Διαμόρφωση ροδέλας: 1 ροδέλα κάτω από την κεφαλή μπουλονιού + 1 ροδέλα στην πλευρά του παξιμαδιού, δεν λείπει ή αντίστροφη εγκατάσταση

2. Πιστοποιημένο πρότυπο: 2 ~ 3 εκτεθειμένα πλήρη σπειρώματα έξω από το παξιμάδι

3. Κανόνας σύσφιξης: Συμμετρική σύσφιξη από το κέντρο προς το περιβάλλον για ομάδες μπουλονιών

4. Αρχική ροπή σύσφιξης: Περίπου το 50% της τελικής ροπής σύσφιξης

X. Πλεονεκτήματα εργοστασιακής προμήθειας

1. Άμεση προμήθεια από το εργοστάσιο της πηγής: Η HAISHENG ασχολείται βαθιά με την παραγωγή συνδετήρων μεταλλικών κατασκευών εδώ και πολλά χρόνια. Διαθέτει τις δικές της γραμμές παραγωγής και ομάδες ποιοτικού ελέγχου, εξαλείφοντας την ανάγκη για μεσάζοντες και οι μαζικές αγορές προσφέρουν καλύτερη σχέση κόστους-αποτελεσματικότητας.

2. Σταθερή παράδοση αγαθών σε απόθεμα: Όλες οι βασικές προδιαγραφές είναι τακτικά αποθηκευμένες σε απόθεμα, επιτρέποντας γρήγορες απαντήσεις σε επείγουσες ανανεώσεις και παράδοση παραγγελιών μεγάλης κλίμακας, διασφαλίζοντας την πρόοδο του χρονοδιαγράμματος του έργου.

3. Έλεγχος ποιότητας πλήρους διεργασίας και ιχνηλασιμότητα: Από την εισαγωγή της πρώτης ύλης, την επεξεργασία θερμικής επεξεργασίας έως την παράδοση του τελικού προϊόντος, πραγματοποιούνται πολλαπλές επιθεωρήσεις σε όλη τη διαδικασία. Κάθε παρτίδα μπορεί να παρέχει πλήρη υλικά επιθεώρησης, υποστηρίζοντας την ιχνηλασιμότητα για την αποδοχή του έργου.

4. Προσαρμοσμένες υπηρεσίες υποστήριξης: Υποστηρίζει προσαρμογή μη τυποποιημένων προδιαγραφών, προσαρμογή επεξεργασίας επιφανειών και ενιαία παροχή μηχανικών μαζικών παραγγελιών, λύνοντας τις ανάγκες προμήθειας για συνδετήρες μεταλλικών κατασκευών με ολοκληρωμένο τρόπο.
