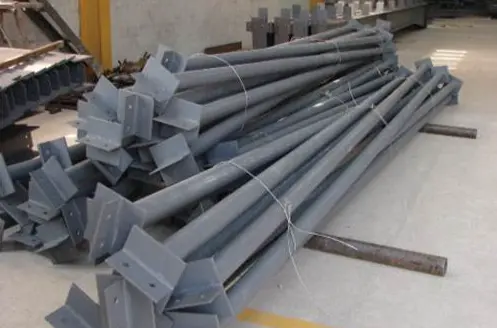

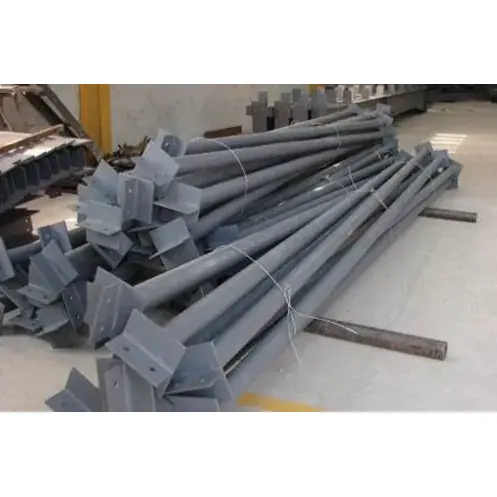

Στα κτίρια του εργοστασίου από μεταλλικές κατασκευές και στα συστήματα πλαισίου πύλης, το στέλεχος στερέωσης από χάλυβα είναι ένα απαραίτητο διαμήκη σταθεροποιητικό στοιχείο. Αυτό το προϊόν κατασκευάζεται από στρογγυλούς σωλήνες και χαλύβδινα τμήματα και τοποθετείται σε όλο το μήκος του κτιρίου. Συνδέει πολλαπλές κατασκευές από χάλυβα και έχει σχεδιαστεί ειδικά για να μεταφέρει οριζόντιες δυνάμεις και να περιορίζει τη μετατόπιση των εξαρτημάτων. Όταν χρησιμοποιείται σε συνδυασμό με διάφορα εξαρτήματα στήριξης, μπορεί να ενισχύσει σημαντικά τη συνολική πλευρική αντίσταση του κτιρίου. Το προϊόν έχει ένα ευρύ φάσμα προδιαγραφών και ώριμων τεχνικών επεξεργασίας, λαμβάνοντας υπόψη τόσο την κατασκευαστική αποδοτικότητα όσο και την ασφάλεια. Είναι ένα οικονομικά αποδοτικό πρότυπο εξάρτημα για έργα μεταλλικών κατασκευών.
1. Ο βιομηχανικός κωδικός για τα καλάμια είναι XG. Ανήκουν στα διαμήκη οριζόντια δευτερεύοντα εξαρτήματα εντός του πλαισίου της πύλης της μεταλλικής κατασκευής, των κτιρίων εργοστασίων και των συστημάτων ζευκτών και δεν φέρουν κατακόρυφα φορτία.
2. Το δομικό μέλος της ράβδου από χάλυβα αντέχει κυρίως την αξονική τάση και την αξονική πίεση. Αποτελεί το βασικό συστατικό για την κατασκευή του σταθερού συστήματος του κτιριακού χώρου.
1. Μεταδώστε διαμήκεις οριζόντιες δυνάμεις, αντισταθείτε στη δύναμη του ανέμου, στα φαινόμενα σεισμού και στη διαμήκη δύναμη πέδησης που δημιουργείται από τη λειτουργία των εργοστασιακών γερανών.
2. Περιορίστε την επίπεδη εξωτερική μετατόπιση των χαλύβδινων δοκών και των χαλύβδινων υποστυλωμάτων, μειώνοντας αποτελεσματικά το μήκος υπολογισμού των εξαρτημάτων.
3. Σε συνδυασμό με διάφορα εξαρτήματα στήριξης, σχηματίζει ένα πλήρες σύστημα δομής αντίστασης πλευρικής δύναμης για να εξασφαλίσει τη χωρική σταθερότητα ολόκληρου του κτιρίου.
1. Άκαμπτα καλάμια σύνδεσης: Μπορούν να αντέξουν τόσο την ένταση όσο και την πίεση. Είναι τα πιο ευρέως χρησιμοποιούμενα στην αγορά και κατασκευάζονται κυρίως από στρογγυλούς χαλύβδινους σωλήνες. Συνήθως διατάσσονται στην κορυφογραμμή της οροφής, στην κορυφή των υποστυλωμάτων και στις αντίστοιχες θέσεις ύψους των δοκών γερανού.
2. Εύκαμπτα καλάμια: Αντέχουν μόνο την ένταση. Είναι κατασκευασμένα από στρογγυλό χάλυβα ή χάλυβα μονής γωνίας και γενικά δεν χρησιμοποιούνται ως βασικές ράβδοι σύνδεσης.
1. Η δομική ατσάλινη ράβδος σύνδεσης χρησιμοποιείται για τη σύνδεση του πλαισίου της κύριας πύλης και των χαλύβδινων δοκών. Είναι κατασκευασμένο από στρογγυλούς χαλύβδινους σωλήνες και είναι υπεύθυνος για τη μετάδοση της συνολικής διαμήκους αξονικής δύναμης.
2. Οι ράβδοι δεσμών οροφής χωρίζονται σε τύπους ZLT και XLT. Χρησιμοποιούνται μόνο για τη σύνδεση ζευκτών οροφής και είναι κατασκευασμένα από λεπτό στρογγυλό χάλυβα. Παίζουν μόνο τοπικό ρόλο αγκύρωσης.
1. Τα κύρια υλικά που χρησιμοποιούνται είναι σωλήνες από χάλυβα ευθείας ραφής θερμής έλασης και χαλύβδινοι σωλήνες χωρίς ραφή. Για έργα ρουτίνας, επιλέγεται υλικό Q235B, ενώ για συνθήκες μεγάλου ανοίγματος και βαρέως φορτίου, χρησιμοποιείται υλικό Q355B.
2. Οι κοινές προδιαγραφές σωλήνα είναι η εξωτερική διάμετρος σε συνδυασμό με το πάχος του τοιχώματος, που είναι ∅89×3,0, ∅114×3,0, ∅114×3,5, ∅140×4,0 και ∅159×4,0.
3. Τα τυπικά μήκη των πρώτων υλών χωρίζονται σε 6m, 9m, και 12m. Οι ράβδοι που υπερβαίνουν το τυπικό μήκος θα συνδεθούν επί τόπου.
1. Τελικές πλάκες: Το υλικό είναι ίδιο με το υλικό του κύριου σωλήνα, με πάχος που κυμαίνεται από 8mm έως 16mm. Οι οπές των μπουλονιών επεξεργάζονται εκ των προτέρων σύμφωνα με τα σχέδια για σύνδεση μπουλονιών με χαλύβδινες δοκούς και φλάντζες χαλύβδινων υποστυλωμάτων.
2. Πλάκες με νευρώσεις ενίσχυσης: Τριγωνικές πλάκες ακαμψίας προστίθενται στις θέσεις στήριξης με τάση για την αποφυγή τοπικής παραμόρφωσης των ακραίων πλακών. Αυτό το εξάρτημα μπορεί να παραλειφθεί σε κτίρια μεσαίου ανοίγματος.
3.Δεσμευμένη θέση οπής: Το εργοστάσιο επεξεργάζεται ομοιόμορφα τις οπές των μπουλονιών, τις οπές σύνδεσης γωνιακού σιδερώματος, και υποστηρίζει τις οπές αγκύρωσης για να διασφαλίσει την ακρίβεια συναρμολόγησης επί τόπου.
1. Μπουλόνια σύνδεσης: Σε συνηθισμένες συνθήκες, χρησιμοποιήστε τις προδιαγραφές M16 και M20 των συνηθισμένων μπουλονιών 4,8 βαθμού· για γερανούς, περιοχές αντισεισμικής άμυνας, και εργοστάσια βαρέως φορτίου, χρησιμοποιήστε μπουλόνια υψηλής αντοχής 8,8 βαθμού.
2. Βοηθητικά εξαρτήματα: Κάθε ράβδος σύνδεσης είναι εξοπλισμένο με επίπεδες ροδέλες της ίδιας προδιαγραφής, ροδέλες ελατηρίου και χοντρά παξιμάδια. Όλα τα εξαρτήματα έχουν ομοιόμορφη αντιδιαβρωτική επεξεργασία.
1. Αντιδιαβρωτική επεξεργασία θεμελίωσης: Για συνηθισμένα έργα, υιοθετείται η χειροκίνητη αφαίρεση σκουριάς βαθμού St3· για βασικά έργα, εφαρμόζεται η αφαίρεση σκουριάς με αμμοβολή βαθμού Sa2.5. Εφαρμόζεται η βασική επίστρωση και η επίστρωση, με το συνολικό πάχος της ξηρής μεμβράνης να ελέγχεται από 60μm έως 100μm.
2. Διαμόρφωση υψηλής αντιδιαβρωτικής προστασίας: Για υπαίθρια και διαβρωτικά περιβάλλοντα υψηλής υγρασίας, υιοθετείται η συνολική διαδικασία γαλβανισμού εν θερμώ. Η ποσότητα γαλβανισμού διπλής όψης δεν είναι μικρότερη από 275 g/㎡.
3. Θεραπεία πυροπροστασίας: Για τις ράβδους που βρίσκονται σε ζώνες πυρκαγιάς, εφαρμόστε πυρίμαχες επιστρώσεις λεπτού τύπου με χρόνο αντοχής στη φωτιά από 0,5 ώρα έως 1 ώρα.
Το στέλεχος της ράβδου από δομικό χάλυβα δεν μπορεί να λειτουργήσει ανεξάρτητα και πρέπει να συνδυαστεί με άλλα εξαρτήματα. Οριζόντια, συνδυάζεται με οριζόντια στηρίγματα οροφής και σταυροειδή στηρίγματα υποστυλωμάτων, και κάθετα, συνδυάζεται με κάθετα στηρίγματα και γωνιακά στηρίγματα για να σχηματίσει ένα κλειστό και σταθερό σύστημα συνολικής στήριξης.
1. Στο επάνω ύψωμα των υποστυλωμάτων του κτιρίου, τοποθετήστε άκαμπτες ράβδους σύνδεσης σε όλο το μήκος.
2. Στην κορυφογραμμή της οροφής του εργοστασίου, τοποθετήστε άκαμπτες ράβδους σύνδεσης κατά μήκος ολόκληρης της γραμμής.
3. Για εργοστάσια εξοπλισμένα με γερανούς, προσθέστε ράβδους πρόσδεσης στις άνω και κάτω φλάντζες των δοκών του γερανού.
4. Στα άκρα των χαλύβδινων δοκών, σε περιοχές με μεταβλητές διατομές και σε διάφορους κόμβους στήριξης, αυξήστε τον αριθμό των ράβδων για να ενισχύσετε τη σταθερότητα.
1. Ολοκληρώστε τα τελικά εξαρτήματα, συμπεριλαμβανομένου του κύριου σώματος του στρογγυλού σωλήνα, και των δύο ακραίων πλακών και των απαιτούμενων πλακών ακαμψίας, όπως απαιτείται.
2. Αριθμοί σειράς για συγκεκριμένο εξαρτήματα, πιστοποιητικά εργοστασιακής πιστοποίησης και έγγραφα εγγύησης ποιότητας υλικού για πρώτες ύλες.
3. Επαρκώς ταιριαστά εξαρτήματα εγκατάστασης, όπως μπουλόνια, παξιμάδια και ροδέλες ανάλογα με τον αριθμό των εξαρτημάτων.
4. Έτοιμα εξαρτήματα που έχουν υποστεί επεξεργασία επίστρωσης ή γαλβανισμού εν θερμώ.
5. Λεπτομερή σχέδια κόμβων εγκατάστασης για κατασκευαστικούς σκοπούς.
1. Ισχυρή ικανότητα αγκύρωσης, που αντιστέκεται αποτελεσματικά στην πίεση του εξωτερικού ανέμου και εμποδίζει το συνολικό χαλύβδινο πλαίσιο από το κούνημα ή την κλίση.
2. Απλό δομικό μέλος ράβδου από χάλυβα, ελαφρύ, εύκολο για επιτόπου εγκατάσταση, βελτιώνοντας σημαντικά τη συνολική πρόοδο κατασκευής.
3. Πραγματοποιήστε με ακρίβεια τη λειτουργία τοποθέτησης, ελέγχοντας ομοιόμορφα την κατάσταση δύναμης ολόκληρου του κτιρίου, κάνοντας τη δομική δύναμη πιο ισορροπημένη.
4. Ολοκληρωμένη αντιδιαβρωτική διαδικασία, ακόμα και όταν χρησιμοποιείται σε εξωτερικούς χώρους για μεγάλο χρονικό διάστημα, δεν είναι επιρρεπής σε σκουριά και ζημιές.
5. Ολοκληρωμένες προδιαγραφές και κατηγορίες προϊόντων, κατάλληλες για δομές πλαισίων πύλης, διάφορα εργοστάσια πλαισίων από χάλυβα και άλλους τύπους κτιρίων.
6. Χαμηλό κόστος επένδυσης, εξαιρετικό αποτέλεσμα δομικής ενίσχυσης, που βελτιώνει σημαντικά τον συνολικό συντελεστή ασφάλειας των κτιρίων από μεταλλικές κατασκευές.
1. Το τμήμα του κυκλικού σωλήνα παρουσιάζει εξαιρετική φέρουσα απόδοση. Το στέλεχος της ράβδου από δομικό χάλυβα μπορεί να τεντωθεί και να συμπιεστεί, με ομοιόμορφη ροπή αδράνειας προς όλες τις κατευθύνσεις. Αντέχει μόνο αξονική δύναμη και δεν δημιουργεί πρόσθετες ροπές κάμψης. Τα γωνιακά χαλύβδινα στηρίγματα και τα στρογγυλά χαλύβδινα στηρίγματα μπορούν να τεντωθούν μόνο και όταν βρίσκονται υπό συμπίεση, είναι επιρρεπή σε λυγισμό και παραμόρφωση. Τοποθεσίες που απαιτούν πίεση και τοποθέτηση, όπως η κορυφογραμμή οροφής και η κορυφή της στήλης, μπορούν να χρησιμοποιούν μόνο κυκλικές ράβδους σύνδεσης σωλήνων.
2. Οι ράβδοι τοποθετούνται ομοιόμορφα κατά τη διαμήκη κατεύθυνση του κτιρίου, μεταδίδοντας συνεχώς τη δύναμη, συνδέοντας κάθε ανεξάρτητο άκαμπτο πλαίσιο σε μια συνολική χωρική δομή. Τα εγκάρσια στηρίγματα είναι διατεταγμένα ασυνεχώς και οι ράβδοι σύνδεσης στερεώνουν μόνο ένα μόνο δοκό οροφής, χωρίς να μπορούν να επιτύχουν πλήρη διαμήκη περιορισμό.
1. Οι σωλήνες είναι έτοιμα υλικά της αγοράς, με απλές διαδικασίες κοπής, συγκόλλησης και οπής, και σύντομο κύκλο παραγωγής. Σε σύγκριση με εξαρτήματα τύπου κουτιού και εξαρτήματα από χάλυβα σχήματος Η, το κόστος προσαρμογής είναι χαμηλότερο και η ταχύτητα παροχής είναι μεγαλύτερη.
2. Υπό την προϋπόθεση της ίδιας ικανότητας πίεσης, το βάρος των κυκλικών ράβδων σύνδεσης σωλήνα είναι πολύ μικρότερο από αυτό του χάλυβα σχήματος Η και των δοκών I. Όταν χρησιμοποιείται σε μια μεγάλη περιοχή με συνεχή τρόπο, μπορεί να ελέγξει αποτελεσματικά το συνολικό κόστος του έργου.
1. Τα άκρα των ράβδων είναι προ-συγκολλημένα με ακραίες πλάκες και επί τόπου στερεώνονται απευθείας στη φλάντζα της δοκού ή της στήλης χρησιμοποιώντας μπουλόνια. Δεν χρειάζεται επιτόπια συγκόλληση. Τα σταυρωτά στηρίγματα απαιτούν επιτόπου συναρμολόγηση και άνοιγμα οπών, καθιστώντας τη διαδικασία συναρμολόγησης πιο περίπλοκη.
2. Το προϊόν έχει υψηλή ευελιξία. Οι ράβδοι των ίδιων προδιαγραφών μπορούν να χρησιμοποιηθούν σε πολλές θέσεις όπως η κορυφογραμμή οροφής, η κορυφή της στήλης και η δοκός γερανού. Τα ταιριαστά αξεσουάρ είναι ενοποιημένα, διευκολύνοντας την προετοιμασία απογραφής μεγάλης κλίμακας και τον συνολικό σχεδιασμό κατασκευής.
1. Το κτίριο στηρίζεται πλευρικά με σταυρωτά στηρίγματα και κατά μήκος από στελέχη στερέωσης από χάλυβα. Αυτοί οι δύο τύποι εξαρτημάτων συνεργάζονται για να σχηματίσουν μια γεωμετρικά σταθερή δομή. Οι ράβδοι σύνδεσης και τα γωνιακά στηρίγματα παρέχουν τοπική ενίσχυση μόνο για δοκούς οροφής και χαλύβδινες δοκούς και δεν συμμετέχουν στη διαμήκη σταθερότητα της δομής του κτιρίου.
2. Περιορίζουν αποτελεσματικά την πλευρική παραμόρφωση χαλύβδινων δοκών και χαλύβδινων υποστυλωμάτων, μειώνοντας το μήκος υπολογισμού των εξαρτημάτων και βοηθώντας στη βελτιστοποίηση των διαστάσεων διατομής των δοκών και των υποστυλωμάτων, μειώνοντας έτσι την ποσότητα του χάλυβα κύριου υλικού που χρησιμοποιείται.
Η εξωτερική επιφάνεια του κυκλικού σωλήνα είναι λεία και κανονική, καθιστώντας βολικές τις αντιδιαβρωτικές εργασίες όπως αφαίρεση σκουριάς, βαφή και γαλβανισμό εν θερμώ. Σε σύγκριση με τον χάλυβα ανοιχτής γωνίας και τον χάλυβα καναλιών, σε εξωτερικά υγρά και διαβρωτικά περιβάλλοντα, το αποτέλεσμα αντοχής στη διάβρωση είναι καλύτερο.
1. Ράβδοι σύνδεσης: Διαμήκως τοποθετημένες με συνεχή τρόπο, ικανές να αντέχουν την τάση και τη συμπίεση και ανήκουν στα κύρια δομικά σταθερά εξαρτήματα.
2. Σταυρωτά στηρίγματα: Ασυνεχώς διατεταγμένα σε εγκάρσια διάταξη, φέρουν μόνο τάση, κυρίως υπεύθυνα για την πλευρική αντίσταση στον αέρα και την αντίσταση σεισμό.
3. Ράβδοι δεσίματος: Κατασκευασμένοι από λεπτό στρογγυλό χάλυβα, που χρησιμοποιείται μόνο για την αγκύρωση ζευκτών οροφής, που ανήκουν σε αξεσουάρ μικρής κλίμακας για περίβλημα.
4. Δευτερεύουσες δοκοί: Τα κατακόρυφα φορτία που φέρουν, κυρίως μεταδίδοντας φορτία δαπέδου, και η κατεύθυνση και η λειτουργία που φέρουν δύναμη είναι εντελώς διαφορετικές από τις ράβδους σύνδεσης.
1. Επιθεώρηση πρώτων υλών κατά την είσοδο: Επαληθεύστε τα πιστοποιητικά υλικού χάλυβα Q235B και Q355B, ελέγξτε τη διάμετρο και το πάχος του τοιχώματος του σωλήνα, εντοπίστε τυχόν προβλήματα όπως κάμψη σωλήνα, οβάλ σχήμα ή σκουριά και ισιώστε τα παραμορφωμένα υλικά που υπερβαίνουν τα όρια ανοχής. Επίσης, επιθεωρήστε και αποδεχτείτε τις αντίστοιχες πλάκες σύνδεσης.
2. Αριθμητική κοπή για αφαίρεση υλικού: Κόψτε τους χαλύβδινους σωλήνες σύμφωνα με τις σχεδιασμένες διαστάσεις, αφήνοντας ένα δεσμευμένο περιθώριο συρρίκνωσης για τη συγκόλληση και γυαλίστε τα γρέζια στα άκρα του σωλήνα.
3. Κοπή εξαρτημάτων: Χρησιμοποιήστε εξοπλισμό αριθμητικού ελέγχου για να κόψετε τις ακραίες πλάκες και τις τριγωνικές πλάκες ακαμψίας, ακολουθώντας αυστηρά τις διαστάσεις στα σχέδια.
4. Συναρμολόγηση και συγκόλληση σε σημείο: Χρησιμοποιήστε εξαρτήματα για τοποθέτηση, τοποθετήστε τις ακραίες πλάκες στο κέντρο και στα δύο άκρα των χαλύβδινων σωλήνων και πραγματοποιήστε συγκόλληση με σημείο για στερέωση. Τοποθετήστε τριγωνικές πλάκες ακαμψίας στους καταπονημένους κόμβους για να ολοκληρώσετε την ενίσχυση με σημειακή συγκόλληση.
5. Περιμετρική συγκόλληση: Χρησιμοποιήστε θωρακισμένη συγκόλληση με αέριο διοξειδίου του άνθρακα για να συγκολλήσετε πλήρως τα σημεία σύνδεσης μεταξύ των χαλύβδινων σωλήνων και των ακραίων πλακών. Οι περιφερειακές συγκολλήσεις ακολουθούν το πρότυπο συγκόλλησης δεύτερου επιπέδου. Για έργα ρουτίνας, πραγματοποιήστε μόνο οπτικές επιθεωρήσεις. για βασικά εργοστασιακά έργα, πραγματοποιήστε έναν μικρό αριθμό δοκιμών ανίχνευσης ελαττωμάτων UT.
6. Διάτρηση με αριθμητικό έλεγχο: Χρησιμοποιήστε μηχανές διάτρησης με αριθμητικό έλεγχο για να επεξεργαστείτε τις οπές των μπουλονιών στις ακραίες πλάκες. Οι διάμετροι κύριας οπής προσαρμόζονται σε μπουλόνια M16 και M20, διασφαλίζοντας την ακρίβεια των θέσεων των οπών.
7. Διόρθωση και λείανση: Διορθώστε τη λοξή στα άκρα του σωλήνα που προκαλείται από τη συγκόλληση και τρίψτε τα σπιρούνια και τα υπολείμματα συγκόλλησης.
8. Επεξεργασία διάβρωσης: Για τα συνηθισμένα Μέλη Δομικής Χάλυβας Δέσματος, εκτελέστε χειροκίνητη αφαίρεση σκουριάς σύμφωνα με τα πρότυπα St3 και, στη συνέχεια, εφαρμόστε αστάρι και τελική επίστρωση. Για προϊόντα με υψηλές απαιτήσεις διάβρωσης, εκτελέστε συνολική επεξεργασία γαλβανισμού εν θερμώ.
9. Αρίθμηση και αποθήκευση: Ψεκάστε τον μοναδικό αριθμό εξαρτήματος, μετρήστε όλα τα εξαρτήματα, συσκευάστε τα και αποθηκεύστε τα για αποστολή.
Κοινές προδιαγραφές σωλήνων: ∅89×3,0, ∅114×3,0, ∅114×3,5, ∅140×4,0, ∅159×4,0
Πάχος τελικής πλάκας: 8 mm έως 16 mm, τυπικό μέγεθος οπής M16, M20
Προσαρμοσμένο μήκος: 3m έως 9m σύμφωνα με το μέγεθος του κόλπου, τυπικό μήκος πρώτης ύλης: 6m, 9m, 12m
Ανοχή μηχανικής κατεργασίας: Ευθύτητα σώματος ράβδου ≤ L/1000, ανοχή απόστασης οπής τελικής πλάκας ±1,5 mm
|
Βαθμός υλικού |
Ισχύς απόδοσης |
Αντοχή εφελκυσμού |
Σενάρια εφαρμογής |
|
Q235B |
≥235MPa |
375 ~ 500 MPa |
Ράβδοι σύνδεσης κορυφογραμμής και κορυφής στήλης για συμβατικά πλαίσια πύλης |
|
Q355B |
≥355MPa |
470 ~ 630 MPa |
Συνεργεία μεγάλου ανοίγματος και βαρέως τύπου με γερανούς |
Τύπος δύναμης: Αντέχει αξονική τάση και αξονική συμπίεση, χωρίς κάθετη ροπή κάμψης. Το στρογγυλό τμήμα σωλήνα έχει ομοιόμορφη ακτίνα περιστροφής προς όλες τις κατευθύνσεις, καλύτερη σταθερότητα συμπίεσης από τις εύκαμπτες ράβδους σύνδεσης από γωνιακό χάλυβα και στρογγυλό χάλυβα.
Λειτουργική απόδοση: Περιορίστε τη μετατόπιση άκαμπτων πλαισίων εκτός επιπέδου, μειώστε το μήκος υπολογισμού των δοκών και υποστυλωμάτων, μεταφέρετε το διαμήκη φορτίο ανέμου και το σεισμικό φορτίο.
Δομικό χαρακτηριστικό: Τακτοποιημένα συνεχώς κατά μήκος του κτιρίου, σχηματίζουν ένα συνολικό σταθερό σύστημα με κολόνα και οριζόντια στήριξη οροφής.
Η περιφερειακή συγκόλληση μεταξύ χαλύβδινου σωλήνα και ακραίας πλάκας ανήκει στη δευτερεύουσα συγκόλληση. Η οπτική επιθεώρηση υιοθετείται για γενικά έργα. Διενεργείται μερική επιθεώρηση UT για βασικά έργα και δεν απαιτείται 100% επιθεώρηση.
Συνήθη αντιδιαβρωτική: St3 χειροκίνητη αφαίρεση σκουριάς, συνολικό πάχος στεγνού φιλμ χρώματος 60~90μm
Ισχυρό αντιδιαβρωτικό για παράκτιες και υγρές περιοχές: Γαλβανισμός εν θερμώ, πάχος στρώσης ψευδαργύρου ≥70μm
Πυρασφάλεια: Λεπτή πυρίμαχη επίστρωση με πυραντίσταση διάρκειας 0,5 ώρας χρησιμοποιείται σε διαμερίσματα πυρκαγιάς, χωρίς επεξεργασία πυροπροστασίας για γενικούς χώρους
Επιλογή μπουλονιών: Βίδες 4,8 για συνηθισμένα συνεργεία, Βίδες 8,8 υψηλής αντοχής για εργαστήρια γερανών και σεισμικές περιοχές
Αξεσουάρ στήριξης: Ολοκληρωμένο με επίπεδες ροδέλες και ελατηριωτές ροδέλες
Άκαμπτη ράβδος σύνδεσης (τύπος στρογγυλού σωλήνα): Αντοχή στην τάση και τη συμπίεση, κύριο εξάρτημα για δομική σταθερότητα
Εύκαμπτη ράβδος (στρογγυλός χάλυβας / χάλυβας μονής γωνίας): Αντιστέκεται μόνο στην τάση, χρησιμοποιείται για βοηθητική σύνδεση
Ολοκληρωμένη προμήθεια και συναρμολόγηση υλικών: Σύμφωνα με τις απαιτήσεις του έργου, μπορούμε να παρέχουμε ταυτόχρονα ένα πλήρες σετ εξαρτημάτων χαλύβδινων κατασκευών, συμπεριλαμβανομένων στηρίξεων, γωνιακών τιράντες, τεγίδων κ.λπ. Ακολουθούμε ενοποιημένα πρότυπα επεξεργασίας και διαστάσεις σύνδεσης για να αποφύγουμε τις αποκλίσεις στη συναρμολόγηση στο χώρο του ξενοδοχείου και να μειώσουμε τα προβλήματα επανεπεξεργασίας.
Τεχνική υποστήριξη πλήρους διαδικασίας: Πριν από την πώληση, θα συνδυάσουμε το άνοιγμα του κτιρίου, τη διαμόρφωση του γερανού και τον σεισμικό βαθμό για να παρέχουμε σχέδια επιλογής και διάταξης για ράβδους σύνδεσης και δωρεάν σχέδια κόμβων κατασκευής για τη βελτιστοποίηση της διάταξης των ράβδων.
Επαγγελματική προστασία υλικοτεχνικής υποστήριξης: Και τα δύο άκρα του στελέχους συνδετικής ράβδου από δομικό χάλυβα προστατεύονται και ολόκληρο το μέλος είναι τυλιγμένο με αδιάβροχη μεμβράνη. Τα μακριά μέλη είναι τμηματοποιημένα και ενισχυμένα και συσκευασμένα για την αποφυγή παραμόρφωσης, ζημιάς στο χρώμα και σύγκρουσης σωλήνων κατά τη μεταφορά. Ταυτόχρονα, παρέχουμε λίστες συσκευασίας και πληροφορίες παρακολούθησης logistics.
Οδηγίες εγκατάστασης επί τόπου: Παρέχουμε ένα εγχειρίδιο γραφικής εγκατάστασης και προσφέρουμε απομακρυσμένη τεχνική υποστήριξη τόσο στα κινέζικα όσο και στα αγγλικά. Απαντάμε σε ερωτήσεις σε πραγματικό χρόνο σχετικά με τις κατασκευαστικές λεπτομέρειες, όπως συνδέσεις κόμβων και συνδυασμούς ράβδων, για να βοηθήσουμε την ομάδα κατασκευής να ολοκληρώσει αποτελεσματικά την εγκατάσταση.
Μακροχρόνια εγγύηση μετά την πώληση: Οι κύριοι σωλήνες παρέχονται με 5ετή εγγύηση ποιότητας και οι στρώσεις εν θερμώ γαλβανισμού και αντιδιαβρωτικής βαφής παρέχονται με εγγύηση 2 ετών. Παρέχουμε συνεχώς μια πλήρη γκάμα εξαρτημάτων στήριξης και υποστηρίζουμε την αναπλήρωση διάσπαρτων μικροαντικειμένων. Ταυτόχρονα, παρέχουμε δωρεάν σχέδια συντήρησης και επισκευής για το επόμενο διάστημα.
Ε1 Πώς να διακρίνετε γρήγορα τις άκαμπτες ράβδους πρόσδεσης και τις εύκαμπτες ράβδους σύνδεσης και πώς να επιλέξετε τον τύπο;
Οι άκαμπτες ράβδοι σύνδεσης από στρογγυλούς σωλήνες μπορούν να αντέξουν τόσο την τάση όσο και την πίεση και είναι κατάλληλες για φέρουσες θέσεις πυρήνα όπως κορυφογραμμές οροφής, κορυφές υποστυλωμάτων και δοκούς γερανού. Οι χαλύβδινοι σωλήνες και οι χάλυβες μονής γωνίας από εύκαμπτες ράβδους σύνδεσης μπορούν να αντέξουν μόνο την τάση και μπορούν να χρησιμοποιηθούν μόνο ως βοηθητικά εξαρτήματα που φέρουν τάση. Για συμβατικά εργοστάσια κατασκευών από χάλυβα, προτιμώνται οι άκαμπτες ράβδοι σύνδεσης.
Ε2 Μπορούν οι ράβδοι δεσίματος να χρησιμοποιηθούν μόνες τους χωρίς να συνδυάζονται με άλλα εξαρτήματα στήριξης;
Όχι. Οι ράβδοι σύνδεσης λειτουργούν κυρίως για τη μεταφορά διαμήκων δυνάμεων και την παροχή θέσης. Πρέπει να συνδυαστούν με οριζόντια στηρίγματα οροφής, σταυροειδή στηρίγματα από στήλη σε κολώνα και γωνιακά στηρίγματα για να σχηματίσουν ένα πλήρες σύστημα. Η χρήση τους από μόνη της δεν μπορεί να επιτύχει συνολική δομική σταθερότητα.
Ε3 Πώς να επιλέξετε μπουλόνια για συνηθισμένα εργοστάσια και εργοστάσια με γερανούς;
Για συνηθισμένα εργοστάσια χωρίς γερανούς και όχι σε σεισμικές ζώνες, τα συνηθισμένα μπουλόνια 4,8 βαθμού μπορούν να ικανοποιήσουν τις απαιτήσεις. Για κτίρια που είναι εξοπλισμένα με γερανούς και βρίσκονται σε ζώνες αντισεισμικής άμυνας, πρέπει να χρησιμοποιούνται μπουλόνια υψηλής αντοχής 8,8 για την ενίσχυση της αντοχής σύνδεσης των κόμβων.
Ε4 Τι είδους αντιδιαβρωτικό διάλυμα συνιστάται για εξωτερικούς χώρους με υγρασία και παράκτιες περιοχές;
Σε εξαιρετικά διαβρωτικά περιβάλλοντα, δεν συνιστάται η χρήση απλής βαφής μόνο. Θα πρέπει να προτιμάται η συνολική διαδικασία γαλβανισμού εν θερμώ. Αφού το πάχος του στρώματος ψευδαργύρου πληροί τα πρότυπα, μπορεί να αντισταθεί στην ομίχλη αλατιού και στη διάβρωση της υγρασίας για μεγάλο χρονικό διάστημα, με πολύ μεγαλύτερη διάρκεια ζωής από τη συμβατική επεξεργασία βαφής με ψεκασμό.
Ε5 Πώς να χειριστείτε μακριές ράβδους που δεν μπορούν να μεταφερθούν στο σύνολό τους;
Τα στάνταρ δομικά μέλη της ράβδου σύνδεσης από χάλυβα έχουν μήκη 6m, 9m και 12m. Για ράβδους που υπερβαίνουν αυτά τα μήκη, θα τις προκατασκευάσουμε τμηματικά, αφήνοντας αυλακώσεις συγκόλλησης στα άκρα και θα τις μεταφέρουμε στο εργοτάξιο για εργασίες. Ταυτόχρονα θα προβλεφθούν και αντίστοιχα σχέδια κατασκευής συναρμογής.
Ε6 Πρέπει όλες οι ακραίες πλάκες να είναι εξοπλισμένες με τριγωνικές πλάκες ακαμψίας;
Για θέσεις με μεγάλους φέροντες και συγκεντρωμένους κόμβους, πρέπει να τοποθετηθούν ενισχυτικές πλάκες για να αποτραπεί η παραμόρφωση των ακραίων πλακών. Για συμβατικά εργοστάσια με μικρότερα ανοίγματα και χαμηλότερα φορτία, οι πλάκες ακαμψίας μπορούν να παραληφθούν για τον έλεγχο του συνολικού κόστους του έργου.
