Οριζόντιο δομικό σύστημα στήριξης από χάλυβα

Εγκατεστημένα εντός του επιπέδου της επάνω ή της κάτω φλάντζας της δοκού οροφής σε διαμόρφωση "Χ" (σταυρός), τα Οριζόντια συστήματα στήριξης από χάλυβα είναι κρίσιμα για τη χωρική σταθερότητα των βιομηχανικών κτιρίων. Λειτουργούν κυρίως με τάση αντί για συμπίεση και λειτουργούν σε συνδυασμό με ράβδους σύνδεσης και σιδεράκια γονάτων για να σχηματίσουν το σύστημα πλευρικής αντίστασης της οροφής.

1. Λειτουργίες προϊόντος

Μεταφέρει τα φορτία ανέμου από τους τοίχους των αετωμάτων και τις οριζόντιες σεισμικές δυνάμεις στις ράβδους πρόσδεσης στις κορυφές των υποστυλωμάτων, διοχετεύοντάς τα στη συνέχεια προς τα κάτω στη στήριξη των υποστυλωμάτων και στη θεμελίωση. περιορίζει την πλευρική μετατόπιση των χαλύβδινων δοκών οροφής, αποτρέποντας τη συνολική πλευρική ανατροπή ή αστάθεια της δομής της οροφής.

2. Κοινά Υλικά

1). Τυπικές εφαρμογές: Χάλυβας ίσης γωνίας (L50×5, L63×5, L70×6).

2). Εγκαταστάσεις μακράς διάρκειας, βαρέως φορτίου ή αντισεισμικές εγκαταστάσεις: Κυκλικές κοίλες τομές μικρής διαμέτρου (CHS). Το τυπικό υλικό είναι το Q235B, με το Q355B να χρησιμοποιείται για εφαρμογές βαρέως φορτίου.

3. Τοποθεσίες εγκατάστασης

Τοποθετούνται στις ακραίες θέσεις της οροφής και στις πλευρικές αρθρώσεις διαστολής για να δημιουργήσουν ένα άκαμπτο δομικό διάφραγμα.

Τυπική διαμόρφωση που παρέχεται από το εργοστάσιο

1. Κύρια εξαρτήματα στήριξης

Μέλη εγκάρσιας στήριξης (γωνιακός χάλυβας ή CHS) που παρέχονται ως ξεχωριστά κατασκευασμένες μονάδες. ένα ζεύγος διαγώνια διασταυρούμενων μελών μέσα σε ένα ενιαίο κοίλωμα αποτελεί ένα πλήρες σετ οριζόντιων στηριγμάτων.

2. Τερματισμός εξαρτημάτων σύνδεσης

1. Ακραίες πλάκες σύνδεσης: χαλύβδινες πλάκες 8–14 mm συγκολλημένες εργοστασιακά και στα δύο άκρα του στελέχους στήριξης, με προ-τρυπημένες οπές μπουλονιών για βίδες στις φλάντζες της χαλύβδινης δοκού.

2. Κεντρική πλάκα διασταύρωσης: Κοινόχρηστη πλάκα συναρμογής στο σημείο τομής της διαμόρφωσης "Χ", όπου οι δύο διαγώνιες τιράντες επικαλύπτονται και στερεώνονται.

3. Συνδέσεις που ταιριάζουν

Μπουλόνια τυπικής ποιότητας 4.8 (M16/M20) για γενική χρήση. Βίδες υψηλής αντοχής βαθμού 8.8 (με επίπεδες ροδέλες και ελατηριωτές ροδέλες) για αντισεισμικές κατασκευές ή εγκαταστάσεις που στεγάζουν γερανούς.

4. Προδιαγραφές προστασίας από τη διάβρωση

1). Πρότυπο: St3 χειροκίνητη προετοιμασία επιφάνειας + αστάρι και τελική επίστρωση (πάχος ξηρού φιλμ: 60–90 μm).

2). Διαβρωτικές βιομηχανικές περιοχές / Παράκτιες περιοχές: Πλήρης γαλβανισμός εν θερμώ.

5. Προδιαγραφές πυροπροστασίας

Εφαρμογή διογκωμένης επιβραδυντικής πυρκαγιάς λεπτής μεμβράνης 0,5 ώρας εντός καθορισμένων διαμερισμάτων πυρκαγιάς. αντιδιαβρωτική επεξεργασία μόνο για χώρους χωρίς απαιτήσεις πυροπροστασίας.

Τυπικές πλήρεις λύσεις για οριζόντια δομικά συστήματα στήριξης από χάλυβα

1. Συμβατικό Οριζόντιο Στήριγμα από χάλυβα γωνίας: Κύριο στέλεχος από γωνιακό χάλυβα + ακραίες πλάκες σύνδεσης + ενδιάμεσες πλάκες συναρμογής + αντιδιαβρωτική επεξεργασία + ταιριαστοί κοχλίες

2. Κυκλική κοίλη διατομή βαρέως τύπου (CHS) Οριζόντια στήριξη: μέλος CHS + παχύρρευστα ακραία ελάσματα + σταυροειδείς πλάκες γωνιών + μπουλόνια υψηλής αντοχής

3. Απλοποιημένος βραχίονας στήριξης: Λεπτός γωνιακός χάλυβας, χωρίς παχύρρευστα ενισχυτικά. χρησιμοποιείται συνήθως για μικρά βιομηχανικά κτίρια από ελαφρύ χάλυβα

Ενσωμάτωση προϊόντων

Οριζόντια στήριξη (εγκάρσια αντίσταση ανέμου) + ράβδοι σύνδεσης (σύνδεση διαμήκους τάνυσης) + τιράντες γονάτων (πλευρική στήριξη για δοκούς) σχηματίζουν ένα ολοκληρωμένο, σταθερό σύστημα στήριξης οροφής. Βασικά Πλεονεκτήματα

1. Εξουδετερώνει αποτελεσματικά τις οριζόντιες δυνάμεις, παρέχοντας ισχυρή αντίσταση στον άνεμο και τη σεισμική αντίσταση, ενώ αποτρέπει τη συνολική ταλάντευση ή μετατόπιση της οροφής.

2. Συσφίγγει την απόσταση μεταξύ των εξαρτημάτων του πλαισίου, αποτρέποντας την κακή ευθυγράμμιση ή την παραμόρφωση των χαλύβδινων δοκών και τεγίδων.

3. Διαθέτει απλό δομικό σχέδιο με ευέλικτες διατάξεις εγκατάστασης, διευκολύνοντας την άνετη κατασκευή.

4. Κατασκευασμένο από στιβαρό, υψηλής αντοχής υλικό που αντιστέκεται στη χαλάρωση ή την παραμόρφωση κατά τη μακροχρόνια χρήση.

5. Υποβάλλεται σε ολοκληρωμένη αντιδιαβρωτική επεξεργασία, εξασφαλίζοντας υψηλή αντοχή σε εξωτερικές ή εκτεθειμένες βιομηχανικές εγκαταστάσεις.

6. Εξαιρετικά συμβατό. ενσωματώνεται τέλεια με ολοκληρωμένα δομικά συστήματα από χάλυβα, όπως άκαμπτα πλαίσια πυλών και βιομηχανικά κτίρια μεγάλου ανοίγματος.

Χαρακτηριστικά σημεία της Οριζόντιας Στήριξης Οροφής

I. Μοναδικά πλεονεκτήματα δομικής απόδοσης

1. Το οριζόντιο δομικό σύστημα στήριξης από χάλυβα χρησιμοποιεί μια διασταυρούμενη διαμόρφωση σε σχήμα Χ ειδικά σχεδιασμένη για τη μετάδοση πλευρικών οριζόντιων δυνάμεων. Λειτουργεί υπό μονοκατευθυντική φόρτιση—ενεργώντας μόνο υπό τάση και όχι συμπίεση—με αποτέλεσμα σύντομη διαδρομή φορτίου και υψηλή συνολική ακαμψία. Αντίθετα, οι ράβδοι σύνδεσης είναι διαμήκη αξονικά μέλη που περιορίζουν τη διαμήκη κίνηση αλλά δεν μπορούν να αντισταθούν στις πλευρικές δυνάμεις. Οι τιράντες γονάτων και οι ράβδοι κρεμών παρέχουν μόνο τοπικό περιορισμό για τεγίδες και χαλύβδινες δοκούς και δεν μπορούν να αντέξουν τα συνολικά οριζόντια φορτία του κτιρίου.

2. Δημιουργεί ένα άκαμπτο διάφραγμα οροφής συγκεντρώνοντας το στήριγμα σε συγκεκριμένες θέσεις, συνδέοντας αποτελεσματικά μεμονωμένα άκαμπτα πλαίσια σε μια ενοποιημένη, άκαμπτη δομή οροφής. Τα φορτία ανέμου από τα άκρα των αετωμάτων μεταδίδονται γρήγορα μέσω των ράβδων στήριξης και πρόσδεσης στις κολώνες και τα θεμέλια. Χρησιμεύει ως βασικό εξάρτημα για την πρόληψη της πλευρικής αστάθειας της οροφής—μια ικανότητα που λείπει από άλλα αξεσουάρ.

II. Επιλογή υλικού και Σημαντικά σημεία κόστους

1. Το κύριο υλικό είναι συνήθως χάλυβας ίσης γωνίας ποδιών, ο οποίος είναι άμεσα διαθέσιμος και οικονομικός. Ο χάλυβας γωνίας είναι ένα τυπικό προϊόν της αγοράς που κόβεται και συγκολλάται εύκολα. σε σύγκριση με τις ράβδους σύνδεσης με στρογγυλούς σωλήνες ή τις φέρουσες χαλύβδινες δοκούς, χρησιμοποιεί λιγότερο υλικό, διατηρώντας το κόστος διαχειρίσιμο για εγκαταστάσεις μεγάλης κλίμακας. Αντίθετα, οι προσαρμοσμένες δοκοί κιβωτίων ή τα εξαρτήματα δέσμης H συνεπάγονται υψηλό κόστος και είναι ακατάλληλα για μαζική χρήση ως στήριγμα.

2. Η επιλογή υλικού ταξινομείται σύμφωνα με τις ειδικές ανάγκες: ο τυπικός γωνιακός χάλυβας χρησιμοποιείται για συνηθισμένα βιομηχανικά κτίρια από ελαφρύ χάλυβα, ενώ χρησιμοποιείται μικρότερος στρογγυλός σωλήνας στήριξης για εγκαταστάσεις με μεγάλο άνοιγμα, αντισεισμικά ή εξοπλισμένες με γερανό. Αυτό επιτρέπει την ευέλικτη αντιστοίχιση φορτίου και αποτρέπει τη σπατάλη υλικών.

III. Σημαντικά σημεία κατασκευής και εγκατάστασης

1. Διαχωρισμένη προκατασκευή και επιτόπια βίδα. δεν απαιτείται επιτόπια συγκόλληση για τυπικά μέλη. Τα εργοστασιακά προκατασκευασμένα μέλη διαθέτουν ακραίες πλάκες σύνδεσης για γρήγορη επί τόπου βιδωτή συναρμολόγηση σε σταυροειδείς συνδέσμους. Ωστόσο, ορισμένα μέλη τάνυσης απαιτούν επιτόπια διάτρηση και συγκόλληση, με αποτέλεσμα χαμηλότερη απόδοση κατασκευής.

2. Αρθρωτά, τυποποιημένα σετ εξαρτημάτων. Τα σετ στήριξης μονού ανοίγματος παράγονται μαζικά με ομοιόμορφες διαμέτρους οπών και εναλλάξιμα μπουλόνια, διευκολύνοντας την αποθήκευση αποθέματος και την επιτόπια αντικατάσταση ή συντήρηση.

IV. Διαμόρφωση συστήματος και διαφοροποίηση

1. Η πλευρική σταθερότητα βασίζεται σε οριζόντια στήριξη, ενώ η διαμήκης σταθερότητα βασίζεται σε άκαμπτες ράβδους σύνδεσης. οι δύο λειτουργίες αλληλοσυμπληρώνονται και είναι απαραίτητες:

Οριζόντια στερέωση: Παρέχει πλευρική αντίσταση ανέμου και σεισμικότητας. εγκατεστημένα σε συγκεκριμένους κόλπους.

Διαμήκεις ράβδοι δεσίματος: Παρέχουν συνεχές διαμήκη δέσιμο. κατανέμονται σε όλη τη δομή. Τα σιδεράκια μαρκίζας και οι ράβδοι σύσφιξης είναι δευτερεύοντα εξαρτήματα που σχετίζονται με το περίβλημα του κτιρίου και δεν συμμετέχουν στο κύριο πλευρικό σύστημα αντίστασης στη δύναμη.

1. Περιορίζει τον λυγισμό των χαλύβδινων δοκών εκτός επιπέδου, μειώνοντας σημαντικά το πραγματικό μήκος εκτός επιπέδου για τους υπολογισμούς. βελτιστοποιεί τις διατομές της κύριας δοκού και εξοικονομεί χάλυβα.

V. Αντιδιαβρωτικά πλεονεκτήματα

Τα γωνιακά χαλύβδινα μέλη έχουν κανονικό σχήμα, καθιστώντας εύκολη την αφαίρεση σκουριάς, τη βαφή και τον γαλβανισμό εν θερμώ. Σε σύγκριση με το χάλυβα καναλιού ανοιχτού προφίλ, υπάρχουν λιγότερες απρόσιτες γωνίες, επιτρέποντας πιο ενδελεχή αντιδιαβρωτική επεξεργασία.

VI. Τοποθέτηση και Διάκριση Προϊόντος

1. Οριζόντια στήριξη: Πλευρική αντίσταση. Διάταξη σε σχήμα Χ σε συγκεκριμένους κόλπους. κύριο στοιχείο δομικής σταθερότητας.

2. Ράβδοι: Διαμήκη δέσιμο. συνεχής διάταξη? ικανό να αντιστέκεται τόσο στην τάση όσο και στη συμπίεση.

3. Σιδεράκια μαρκίζας / ράβδοι κρεμαστού: Τοπική ενίσχυση για τεγίδες και δευτερεύουσες δοκούς. δομικά στοιχεία περιβλήματος.

Τυπική διαδικασία κατασκευής

1. Αποδοχή πρώτων υλών

Κύριο υλικό: Q235B στρογγυλό ατσάλι. Επαλήθευση πιστοποιητικών ποιότητας υλικού. επιθεωρήστε για κάμψη, ρωγμές και διάβρωση (ισιώστε εάν η κάμψη υπερβαίνει τις ανοχές). επιθεωρήστε τις αξεσουάρ χαλύβδινες πλάκες (πλάκες ωτίδας) κατά την είσοδο στην αποθήκευση.

2. Κοπή σε μήκος

Κόψτε στρογγυλό χάλυβα σύμφωνα με τις προδιαγραφές σχεδίασης χρησιμοποιώντας λειαντικό πριόνι ή πριόνι CNC. αλέστε τις κομμένες άκρες λείες και αφαιρέστε τα γρέζια.

3. Τερματισμός επεξεργασίας (Δύο συνήθεις μέθοδοι)

Επιλογή ① Σπείρωμα (Βιδωμένη σύνδεση επιτόπου)

Περάστε με ρολό εξωτερικά σπειρώματα και στα δύο άκρα της στρογγυλής χαλύβδινης ράβδου. Το μήκος του σπειρώματος πρέπει να ικανοποιεί το περιθώριο συναρμολόγησης παξιμαδιών και πλάκας στήριξης. εφαρμόστε προσωρινή προστασία στα νήματα για να αποφύγετε ζημιές.

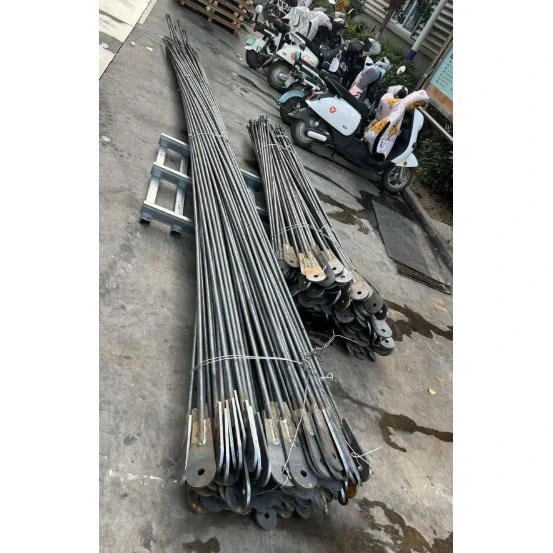

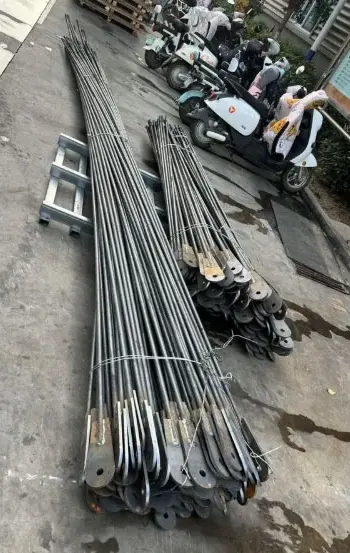

Επιλογή ② Συγκολλημένη πλάκα ωτίδας (Βιδωτή σύνδεση δοκού σε κολόνα)

Συγκολλήστε πλάκες/ωτίδες σύνδεσης και στα δύο άκρα της στρογγυλής χαλύβδινης ράβδου. χρησιμοποιήστε μια σέγα για ευθυγράμμιση και συγκολλήστε με συγκόλληση για τοποθέτηση.

4. Διαδικασία συγκόλλησης (τύπος πλάκας προεξοχής)

Πλήρης περιφερειακή συγκόλληση με αέριο θωράκιση CO2. Συγκολλήσεις φιλέτου βαθμού II. οπτική επιθεώρηση? δειγματοληψία για ανίχνευση ελαττωμάτων σε κρίσιμα έργα.

5. Δημιουργία οπών (εξαρτήματα πλάκας ωτίδας)

Διάτρηση CNC πλακών σύνδεσης (διαμέτρους οπών ταιριάζουν με μπουλόνια M16/M20).

6. Ίσιωμα και Τρίψιμο

Ισιώστε τα μέλη για να διορθώσετε την κάμψη που προκαλείται από τη συγκόλληση. τρίψτε τα πιτσιλίσματα συγκόλλησης και τα γρέζια.

7. Αντιδιαβρωτική επεξεργασία

Στάνταρ: Αφαίρεση σκουριάς St3 → αστάρι + τελική επίστρωση. Πάχος ξηρού φιλμ 60–90 μm.

Υγρές περιοχές εγκατάστασης: Γαλβανισμός εν θερμώ ολόκληρου του συγκροτήματος.

8. Συσκευασία

Συσκευασία με ασορτί παξιμάδια, επίπεδες ροδέλες και ελατηριωτές ροδέλες. σετ ετικετών και αποθήκευση.

Τυπική διαδικασία κατασκευής για οριζόντιο δομικό σύστημα στήριξης από χάλυβα (γωνιακός χάλυβας τύπου X)

1. Έλεγχος Πρώτων Υλών

1. Κύριο υλικό: Χάλυβας ίσης γωνίας (Q235B/Q355B). επαλήθευση πιστοποιητικών υλικού· επιθεωρήστε για κάμψη, συστροφή ή παραμόρφωση (ισιώστε εάν ξεπεραστούν τα όρια).

2. Επιθεωρήστε ξανά την εμφάνιση των αντίστοιχων χαλύβδινων πλακών σύνδεσης.

2. CNC Πριόνισμα/Κοπή

Κόψτε γωνιακό χάλυβα σε καθορισμένα μήκη ανά σχέδιο. Τρίψτε γρέζια από κομμένα άκρα. ξεχωριστή διάταξη για μακριά και κοντά μέλη του συγκροτήματος εγκάρσιας στήριξης.

3. Κοπή πλάκας σύνδεσης

Κοπή CNC ακραίων πλακών σύνδεσης και κεντρικών πλακών κάλυψης διασταύρωσης.

4. Συναρμολόγηση και συγκόλληση με κόλληση

Τοποθέτηση χρησιμοποιώντας ένα jig. κεντρικές και σφιχτά προσαρμοσμένες πλάκες σύνδεσης και στα δύο άκρα του γωνιακού χάλυβα. κόλληση-συγκόλληση για να ασφαλίσει? προσυναρμολογήστε και τοποθετήστε την πλάκα του περιβλήματος στο κεντρικό σημείο τομής.

5. Συγκόλληση με θωράκιση αερίου

Πλήρης συγκόλληση με CO2 ραφών μεταξύ πλακών σύνδεσης και γωνιακού χάλυβα. τυπικές συγκολλήσεις φιλέτου βαθμού II. οπτική επιθεώρηση? περιορισμένη δειγματοληψία για ανίχνευση ελαττωμάτων σε κρίσιμα έργα.

6. Διάτρηση οπών από μπουλόνια με CNC

Τυποποιημένη διάτρηση πλακών σύνδεσης (συνήθως M16 ή M20) για την εξασφάλιση ακρίβειας στην απόσταση των οπών και τις αποστάσεις των άκρων.

7. Διόρθωση και Τρίψιμο

Διόρθωση παραμόρφωσης ή παραμόρφωσης που προκαλείται από συγκόλληση. λείανση της σκωρίας συγκόλλησης και του πιτσιλίσματος.

8. Αντιδιαβρωτική επεξεργασία

·Κανονικό: St3 χειροκίνητη αφαίρεση σκουριάς → αστάρι + τελική επίστρωση (πάχος στεγνού φιλμ: 60–90 μm).

·Παράκτια/Διαβρωτικά περιβάλλοντα: Γαλβανισμός εν θερμώ ολόκληρου του εξαρτήματος.

9. Αρίθμηση, συσκευασία και αποθήκευση

Αριθμοί εξαρτημάτων που επισημαίνονται με το άνοιγμα και το σύνολο συναρμολόγησης. εκδίδεται με κατάλογο ταιριασμένων ανταλλακτικών.

Βασικές παράμετροι απόδοσης για οριζόντια δομική στήριξη από χάλυβα (γωνιακός χάλυβας, στρογγυλός χάλυβας και κυκλικές κοίλες διατομές)

Ι. Γεωμετρικές Προδιαγραφές

1. Οριζόντια στήριξη από χάλυβα γωνίας (κυρίως άκαμπτα μέλη τάνυσης)

Κοινές γωνίες ίσων ποδιών: L50×5, L63×5, L70×6, L80×6; Πάχος τελικής πλάκας σύνδεσης: 8–14 mm. τρύπες μπουλονιών: M16, M20; μήκος μονομελούς: 3–9 m. ευθύτητα μέλους: ≤L/1000.

2. Εύκαμπτο στήριγμα από στρογγυλό χάλυβα

Διάμετρος: Φ12–Φ22; άκρα με σπείρωμα (40–60 mm) ή συγκολλημένες πλάκες ωτίδας (8–12 mm). χρησιμοποιείται μόνο για στήριγμα τάσης σε ελαφριές στέγες.

3. Κυκλική κοίλη διατομή (CHS) Οριζόντια στήριξη βαρέως τύπου

Κοινά μεγέθη: φ89×3, φ114×3,0, φ114×3,5; πάχος τελικής πλάκας: 10–16 mm.

II. Μηχανικές Ιδιότητες Βασικού Υλικού

III. Δομική Απόδοση

1. Γωνιακός χάλυβας / Στρογγυλή στήριξη από χάλυβα: Μέλη μόνο με τάση (δεν μπορούν να αντισταθούν στη συμπίεση, η αστοχία λυγισμού συμβαίνει υπό συμπίεση). τακτοποιημένα σε μοτίβο Χ. υπό φορτίο, το μονό διαγώνιο μέλος δρα υπό τάση.

2. Στήριγμα κυκλικού κοίλου τμήματος: Αντιστέκεται τόσο στην τάση όσο και στη συμπίεση. σταθερό και στις δύο κατευθύνσεις. χρησιμοποιείται σε υψηλές σεισμικές ζώνες και βιομηχανικές εγκαταστάσεις βαρέως τύπου.

3. Λειτουργία: Μεταφέρει φορτία ανέμου σε αέτωμα και οριζόντιες σεισμικές δυνάμεις. περιορίζει τη μετατόπιση των χαλύβδινων δοκών εκτός επιπέδου. λειτουργεί με ράβδους σύνδεσης για να σχηματίσει ένα άκαμπτο διάφραγμα οροφής. IV. Έλεγχος συγκόλλησης

Οι συγκολλήσεις φιλέτου τελικής σύνδεσης ταξινομούνται ως συγκολλήσεις βαθμού II. υποβάλλονται σε τυπική οπτική επιθεώρηση και, για βασικά έργα, σε επιτόπιο έλεγχο υπερήχων (UT) αντί για επιθεώρηση 100%.

V. Παράμετροι αντιδιαβρωτικής προστασίας

1. Τυπικά οριζόντια δομικά συστήματα στήριξης από χάλυβα: St3 χειροκίνητη προετοιμασία επιφάνειας. αστάρι συν τελική επίστρωση με συνολικό πάχος ξηρής μεμβράνης 60–90 μm.

2. Παράκτια διαβρωτικά περιβάλλοντα: Πλήρης γαλβανισμός εν θερμώ.

VI. Στοιχεία σύνδεσης

Στάνταρ: κανονικά μπουλόνια ποιότητας 4.8. Αντισεισμικά ή εξοπλισμένα με γερανό: Βίδες υψηλής αντοχής βαθμού 8.8, εξοπλισμένα με επίπεδες ροδέλες και ελατηριωτές ροδέλες.

VII. Σύντομη διάκριση μεταξύ τριών τύπων σιδηρώματος

1. Στήριγμα στρογγυλής χαλύβδινης ράβδου: Εύκαμπτο. μόνο ένταση. για ελαφριές βοηθητικές εφαρμογές.

2. Γωνιακή χαλύβδινη στήριξη: Τυπική κύρια στήριξη. μόνο ένταση. τυπική διαμόρφωση για συμβατικά βιομηχανικά κτίρια.

3. Στήριγμα κυκλικού κοίλου τμήματος (CHS): Άκαμπτο (αντέχει τόσο στην τάση όσο και στη συμπίεση). εξειδικευμένο για εφαρμογές βαρέως τύπου και αντισεισμικές εφαρμογές.
