Στρογγυλή ατσάλινη στήλη

Οι στρογγυλές χαλύβδινες κολώνες είναι κατακόρυφα φέροντα δομικά μέλη που αποτελούνται κυρίως από κυκλικούς κοίλους χαλύβδινους σωλήνες. Σε εφαρμογές μηχανικής, αντέχουν κυρίως σε αξονική συμπίεση, ενώ επίσης φιλοξενούν ροπές κάμψης, ροπές στρέψης και άλλα συνδυασμένα φορτία ανάλογα με τη δομική διαμόρφωση. Αυτές οι στήλες μπορούν να κατασκευαστούν χρησιμοποιώντας σωλήνες από χάλυβα χωρίς ραφή ή συγκολλημένους κυκλικούς σωλήνες. συγκεκριμένες παράμετροι όπως διάμετρος σωλήνα, πάχος τοιχώματος, ποιότητα υλικού και λεπτομέρειες σύνδεσης—καθορίζονται με βάση τα φορτία σχεδιασμού, το άνοιγμα, το ύψος του κτιρίου, τις συνθήκες εγκατάστασης και το περιβάλλον εξυπηρέτησης. Η προσφορά προϊόντων εκτείνεται πέρα ​​από το ίδιο το σωληνωτό σώμα για να περιλαμβάνει ένα ολοκληρωμένο σύστημα εξαρτημάτων, όπως πλάκες βάσης, πλάκες καπακιού, ενισχυτικά, κορνίζες, πλάκες ανάρτησης, φλάντζες, πλάκες σύνδεσης, μπουλόνια υψηλής αντοχής και εξαρτήματα ανύψωσης.

Προσαρμοσμένη μηχανική σε συνδυασμό με πλήρεις διαμορφώσεις σύνδεσης για την κάλυψη των διαφορετικών αναγκών των έργων μεταλλικών κατασκευών:

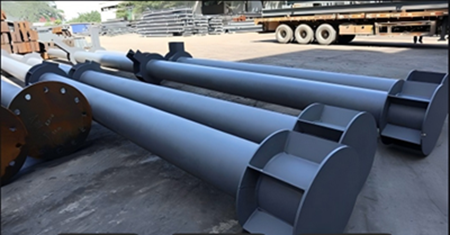

Οι στρογγυλές χαλύβδινες κολώνες κατασκευάζονται σε συγκεκριμένα μήκη και λεπτομέρειες σύνδεσης με βάση δομικά κατασκευαστικά σχέδια. Το σύστημα περιλαμβάνει το κύριο σωληνωτό σώμα, συνδέσεις πάνω και κάτω άκρου, εξαρτήματα σύνδεσης και βοηθητικά εξαρτήματα, οργανωμένα σε πέντε ενότητες: το σώμα της στήλης, τη διεπαφή βάσης στήλης/θεμελίωσης, τη σύνδεση καλύμματος στήλης, τη σύνδεση δοκού σε κολώνα και βοηθητικά εξαρτήματα. Οι προδιαγραφές χαρακτηρίζονται τυπικά ως φD×t×L, όπου το D αντιπροσωπεύει την εξωτερική διάμετρο, t το πάχος του τοιχώματος και το L το μήκος του εξαρτήματος (π.χ., το φ219×8×6000 υποδεικνύει εξωτερική διάμετρο 219 mm, πάχος τοιχώματος 8 mm και μήκος 6000 mm). Οι τυπικές εξωτερικές διαμέτρους περιλαμβάνουν φ89, 114, 165, 219, 273, 325, 426, 530, 630 και μεγαλύτερα μεγέθη, με πάχη τοιχωμάτων επιλέγονται βάσει των απαιτήσεων του έργου.

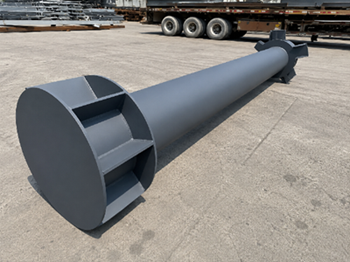

Για πολύ μακριές στήλες, μπορεί να χρησιμοποιηθεί τμηματική κατασκευή για την αντιμετώπιση των περιορισμών μεταφοράς, ανύψωσης και επιτόπου κατασκευής, με συνδέσεις που γίνονται μέσω φλάντζες ή συγκολλημένων αρμών. Οι βάσεις των στηλών μπορούν να τοποθετηθούν με πλάκες βάσης, μπουλόνια αγκύρωσης, ροδέλες και εξαρτήματα ισοπέδωσης ανάλογα με τον τύπο θεμελίωσης. Οι κορυφές στηλών μπορούν να εξοπλιστούν με πλάκες καπακιού, βάσεις σύνδεσης ή φλάντζες. και οι συνδέσεις από δοκό σε κολόνα μπορούν να ενσωματώνουν κορμούς, πλάκες γωνιών, πλάκες σύνδεσης ή σφιγκτήρες —όπως καθορίζεται στα σχέδια— για τη σύνδεση της σωληνοειδούς κολόνας με τις ανώτερες δομές, όπως χαλύβδινες δοκούς, δοκούς ή διαστημικά πλαίσια.

Βασικά πλεονεκτήματα και σημεία πώλησης στρογγυλών στυλώνων από χάλυβα:

1. Ισορροπημένη κατανομή φορτίου, ενισχυμένη δομική σταθερότητα

Η κυκλική διατομή εξασφαλίζει ομοιόμορφη κατανομή φορτίου προς όλες τις κατευθύνσεις, καθιστώντας την ιδανική για αξονική συμπίεση και συνθήκες φόρτισης πολλαπλών κατευθύνσεων.

2. Κομψή εμφάνιση, αισθητική έκκληση

Το ομαλό, καμπύλο προφίλ προσφέρει μια εκλεπτυσμένη εμφάνιση, εξισορροπώντας τη δομική φέρουσα ικανότητα με τη συνολική αρχιτεκτονική αισθητική.

3. Χαμηλή αντίσταση ανέμου, Κατάλληλο για υπαίθρια έργα

Το κυκλικό προφίλ ελαχιστοποιεί την αντίσταση στον αέρα, καθιστώντας το κατάλληλο για υπαίθριες κατασκευές όπως στέγαστρα, πέργκολες και στάδια.

4. Κοίλη δομή, βολική μεταφορά και ανύψωση

Βελτιστοποιεί την ισορροπία μεταξύ φέρουσας ικανότητας και αυτο-βάρους ενώ πληροί τις απαιτήσεις σχεδιασμού, διευκολύνοντας τη μεταφορά, την ανύψωση και την επιτόπια εγκατάσταση.

5. Ευέλικτες αντιδιαβρωτικές επιλογές για πολύπλοκα περιβάλλοντα

Υποστηρίζει διάφορες αντιδιαβρωτικές επεξεργασίες—όπως επίστρωση με ψεκασμό και γαλβανισμό εν θερμώ—επιτρέποντας λύσεις προσαρμοσμένες σε συγκεκριμένα περιβάλλοντα όπως υγρές ή εξωτερικές ρυθμίσεις.

6. Προσαρμογή βάσει σχεδίων, ευέλικτη προσαρμογή έργου

Οι προσαρμόσιμες προδιαγραφές—συμπεριλαμβανομένης της εξωτερικής διαμέτρου, του πάχους τοιχώματος, του μήκους, των πλακών σύνδεσης, των πλακών βάσης και των ενσωματωμένων εξαρτημάτων—καλύπτουν τις διαφορετικές ανάγκες των έργων μεταλλικών κατασκευών.

Τυποποιημένη ροή εργασιών επεξεργασίας που διασφαλίζει την ποιότητα των έτοιμων στρογγυλών χαλύβδινων στηλών:

Οι κυκλικές χαλύβδινες κολώνες είναι δομικά στοιχεία κατασκευασμένα κατά παραγγελία. Η ποιότητά τους εξαρτάται όχι μόνο από την πρώτη ύλη του χάλυβα αλλά και από κρίσιμα στάδια επεξεργασίας όπως η κοπή, η έλαση, η συγκόλληση, το ίσιωμα, η συναρμολόγηση σύνδεσης και η αντιδιαβρωτική επεξεργασία.

Τα βασικά βήματα παραγωγής και επεξεργασίας περιλαμβάνουν:

Επιθεώρηση πρώτων υλών → Διάταξη και κοπή → Κύλινδρος και μορφοποίηση → Συγκόλληση σώματος στήλης → Επιθεώρηση συγκόλλησης → Στρογγυλοποίηση και ίσιωμα → Επεξεργασία άκρου και λοξοτομής → Συναρμολόγηση πλακών βάσης, άνω πλακών και συνδέσεων → Συγκόλληση σύνδεσης → Κοπή οπών και τελική ευθυγράμμιση → Επεξεργασία σκουριάς και αντιστέρωμα, αφαίρεση σκουριάς και αντιστέρωμα ναυτιλία.

Οι κυκλικές στήλες χωρίς ραφή παράγονται μέσω της περαιτέρω επεξεργασίας τελικών χαλύβδινων σωλήνων χωρίς ραφή. Οι συγκολλημένες κυκλικές στήλες περιλαμβάνουν πρόσθετα βήματα —όπως κοπή, έλαση και διαμήκη συγκόλληση χαλύβδινων πλακών—καθιστώντας τις ιδιαίτερα κατάλληλες για έργα που απαιτούν μεγάλες διαμέτρους, χοντρούς τοίχους ή μη τυποποιημένες διαστάσεις.

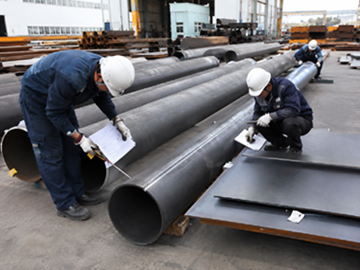

Μετά τη συγκόλληση, πραγματοποιείται μη καταστροφική δοκιμή (NDT) σε σχετικές συγκολλήσεις σύμφωνα με τις προδιαγραφές σχεδιασμού. το έτοιμο εξάρτημα υποβάλλεται σε τελική επιθεώρηση που καλύπτει την ακρίβεια διαστάσεων, την ποιότητα συγκόλλησης και την ακεραιότητα της αντιδιαβρωτικής επίστρωσης. Οι βαθμοί συγκόλλησης, οι αναλογίες επιθεώρησης και τα κριτήρια αποδοχής για διαφορετικά έργα καθορίζονται σύμφωνα με τα έγγραφα σχεδιασμού και τα ισχύοντα πρότυπα.

Οι κύριες περιοχές εφαρμογής για κολώνες στρογγυλού χαλύβδινου σωλήνα:

Κτίρια από μεταλλικές κατασκευές:

Κάθετα μέλη στήριξης για βιομηχανικές εγκαταστάσεις, αποθήκες και προκατασκευασμένες μεταλλικές κατασκευές.

Χώροι μεγάλης κλίμακας:

Χαλύβδινες κολώνες και δομικά στηρίγματα για στάδια, εκθεσιακά κέντρα, κτίρια μεγάλου ανοίγματος, τερματικά μεταφορών κ.λπ.

Στέγες και διάδρομοι πεζών:

Στέγες εισόδου κτιρίων, χαλύβδινοι διάδρομοι, συνδετικοί διάδρομοι και σχετικές δομές στήριξης.

Αρχιτεκτονική τοπίου:

Πέργολες τοπίου, διακοσμητικές κολώνες, προσόψεις κτιρίων και άλλα έργα που απαιτούν ισορροπία δομικής ακεραιότητας και αισθητικού σχεδιασμού.

Δημοτική και συγκοινωνιακή μηχανική:

Ισχύει για δημοτικές κατασκευές, κατασκευές που σχετίζονται με γέφυρες, στύλους προστατευτικών κιγκλιδωμάτων κ.λπ., βάσει μηχανικού σχεδιασμού.

Εξειδικευμένα έργα μεταλλικών κατασκευών:

Για έργα που περιλαμβάνουν πανύψηλα ύψη, μεγάλα ανοίγματα, συνδέσεις πολλαπλών κατευθύνσεων ή πολύπλοκες αρθρώσεις, οι προδιαγραφές των κολώνων κυκλικών σωλήνων και ο λεπτομερής σχεδιασμός των συνδέσεων μπορούν να καθοριστούν μέσω δομικής ανάλυσης. Το πεδίο εφαρμογής που αναφέρεται στην αρχική τεκμηρίωση του προϊόντος περιλαμβάνει βιομηχανικές εγκαταστάσεις, γέφυρες, χώρους διεξαγωγής, δημοτικές εγκαταστάσεις, εξωραϊσμό και προκατασκευασμένα κτίρια.

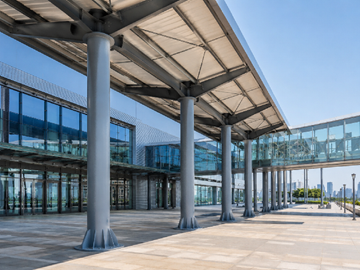

Μελέτη περίπτωσης: Στρογγυλές κολόνες από χαλύβδινο σωλήνα για τον θόλο εισόδου και τον συνδετικό διάδρομο ενός εκθεσιακού κέντρου:

Ένα σύγχρονο εκθεσιακό κέντρο χρησιμοποιεί στην είσοδό του ένα χαλύβδινο κουβούκλιο μεγάλου ανοίγματος, συνδεδεμένο με το σύστημα διαδρόμου του κτιρίου. Το έργο απαιτούσε κάθετη υποστήριξη για το στέγαστρο και τους διαδρόμους, ενώ απαιτούσε επίσης υψηλά πρότυπα για την αρχιτεκτονική αισθητική, τον χώρο κυκλοφορίας και τη συνολική οπτική επίδραση. Κατά συνέπεια, επιλέχθηκαν κυκλικές στήλες από χαλύβδινο σωλήνα ως κύρια μέλη στήριξης.

Οι κυκλικές κολώνες σωλήνων διαθέτουν ένα καθαρό, βελτιωμένο προφίλ που δημιουργεί μια συνεκτική αρχιτεκτονική γλώσσα δίπλα στους τοίχους από γυάλινη κουρτίνα και τη μοντέρνα δομή οροφής από χάλυβα. Δομικά, οι κολώνες αγκυρώνονται στο θεμέλιο μέσω ελασμάτων βάσης και ενισχυτικών στοιχείων, ενώ τα ανώτερα τμήματα τους συνδέονται με χαλύβδινες δοκούς και τη δομή της οροφής, σχηματίζοντας ένα πλήρες σύστημα στήριξης του θόλου.

FAQ

Ε: Μπορούν να προσαρμοστούν;

Ναί. Οι κολώνες κυκλικού σωλήνα μπορούν να προσαρμοστούν με βάση μηχανολογικά σχέδια σχετικά με την εξωτερική διάμετρο, το πάχος του τοιχώματος, το μήκος, το υλικό και τον τύπο σύνδεσης. Παρέχουμε επίσης υποστηρικτική κατασκευή για πλάκες βάσης, επάνω πλάκες, πλάκες ακαμψίας, πλάκες σύνδεσης, κορνίζες, φλάντζες, ενσωματωμένα εξαρτήματα κ.λπ. Για εξαιρετικά μεγάλα εξαρτήματα, η κατασκευή μπορεί να πραγματοποιηθεί τμηματικά —ανάλογα με τις απαιτήσεις μεταφοράς και εγκατάστασης— με συνδέσεις που γίνονται μέσω φλάντζες ή συγκόλλησης.

Ε: Πώς διασφαλίζεται η σταθερή ποιότητα;

Η διαδικασία κατασκευής περιλαμβάνει στάδια όπως επιθεώρηση πρώτων υλών, κοπή, συγκόλληση, στρογγυλοποίηση και ίσιωμα, συναρμολόγηση αρμών, διάνοιξη οπών, αντιδιαβρωτική επεξεργασία και επιθεώρηση τελικού προϊόντος. Ο μη καταστροφικός έλεγχος (NDT) εκτελείται μετά τη συγκόλληση σύμφωνα με τις προδιαγραφές σχεδιασμού. Στο στάδιο του τελικού προϊόντος, επαληθεύεται η ακρίβεια διαστάσεων, η ποιότητα συγκόλλησης και οι αντιδιαβρωτικές επικαλύψεις. Στη συνέχεια, τα εξαρτήματα επισημαίνονται πριν από την αποθήκευση ή την αποστολή τους.

Ε: Είναι αξιόπιστη η μεταφορά;

Οι κυκλικές χαλύβδινες κολώνες μπορούν να κατασκευαστούν σε τομές με βάση το μήκος και τις συνθήκες έργου, χρησιμοποιώντας φλάντζες ή συγκολλημένες συνδέσεις. Τα τελικά εξαρτήματα επισημαίνονται, επιθεωρούνται και συσκευάζονται για αποστολή, διευκολύνοντας τον χειρισμό εξαρτημάτων μεγάλης διάρκειας.
