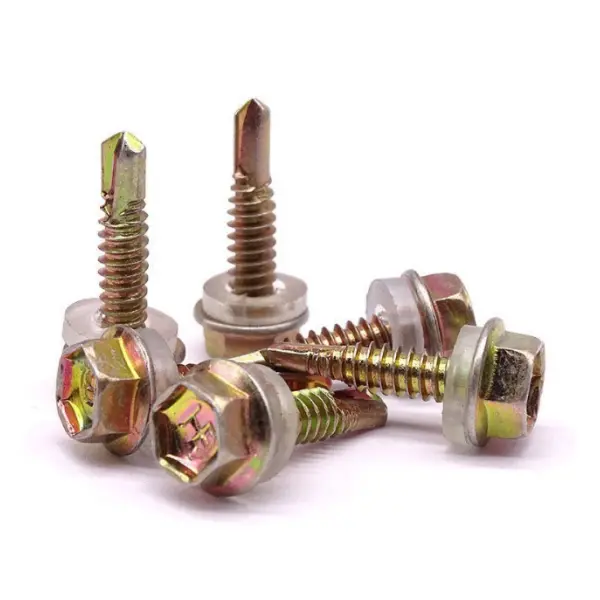

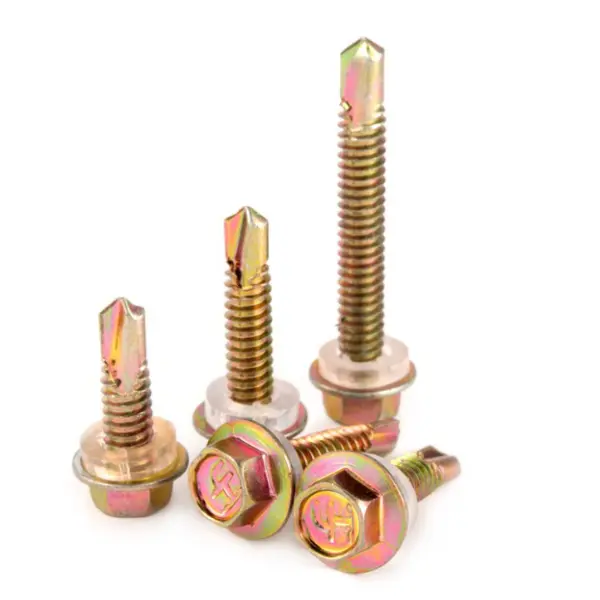

Βίδες με αυτοκόλλητες βίδες για συστήματα επένδυσης από χάλυβα

Οι βίδες με αυτοκόλλητη βίδα για συστήματα επένδυσης από χάλυβα έχουν σχεδιαστεί ειδικά για κελύφη κτιρίων από μεταλλικές κατασκευές, συμπεριλαμβανομένων στέγης, επένδυσης τοίχων και εξαρτημάτων επένδυσης (όπως γωνίες που αναβοσβήνουν και γωνίες).

Υλικό: Χάλυβας μεσαίου άνθρακα (1022) ή ανοξείδωτος χάλυβας (410/304). θερμικά επεξεργασμένο και φινιρισμένο με επίστρωση ψευδαργύρου ή σύνθετες επικαλύψεις.

Λειτουργία πυρήνα: Εξαλείφει την ανάγκη για προδιάτρηση. εκτελεί διάτρηση, τρύπημα και στερέωση σε ένα μόνο βήμα. Κατάλληλο για τη σύνδεση λεπτών μεταλλικών φύλλων (0,5–6 mm), όπως χάλυβας με έγχρωμη επίστρωση, γαλβανισμένων φύλλων και τεγίδων από χάλυβα ελαφρού εύρους.

Κεφαλή: Εξάγωνη κεφαλή πλυντηρίου. συμβατό με προγράμματα οδήγησης πρίζας ή κλειδιά. προσφέρει υψηλή αντίσταση ροπής και αποτρέπει την ολίσθηση.

Σημείο: Ενσωματωμένο σημείο τρυπανιού (μικροσκοπικό στριφτό τρυπάνι) με φλάουτα αφαίρεσης τσιπς. ικανό να τρυπήσει απευθείας μέσω χαλύβδινων πλακών.

Νήμα: Χοντρό νήμα (14 TPI); παρέχει ισχυρή ικανότητα αυτοεπιπεδώματος και υψηλή δύναμη σύσφιξης.

Φινίρισμα επιφάνειας: Γαλβανισμένο εν θερμώ, έγχρωμος ψευδάργυρος ή Dacromet. ανθεκτικό στη διάβρωση και κατάλληλο για εξωτερική χρήση.

Διαμόρφωση προϊόντος

Η τυπική συναρμολόγηση περιλαμβάνει το σώμα της βίδας και μια αδιάβροχη ροδέλα στεγανοποίησης (προσυναρμολογημένη). έτοιμο για άμεση χρήση επί τόπου χωρίς την ανάγκη χειροκίνητης εγκατάστασης πλυντηρίου.

1) Σώμα βίδας (εξάρτημα πυρήνα)

Τύπος κεφαλής: Εξάγωνη κεφαλή πλυντηρίου. προσφέρει υψηλή φέρουσα ικανότητα και ασφαλή, χωνευτή εφαρμογή. Προδιαγραφές (Κοινές):

o Διάμετρος: 5,5mm (#12), 6,3mm (#14)

o Μήκος: 25–150mm (πρέπει να διεισδύσει στο πάνελ και στο μονωτικό στρώμα, με ≥25mm ενσωμάτωση στην τεγίδα)

Σημείο διάτρησης: ST4.2–ST6.3, που αντιστοιχεί σε διάφορα πάχη φύλλου χάλυβα.

2) Πλυντήριο στεγανοποίησης (Κρίσιμο για στεγανοποίηση, προσυναρμολογημένο/ενσωματωμένο)

Δομή: Σύνθετη ροδέλα αποτελούμενη από ροδέλα μετάλλου (γαλβανισμένος χάλυβας / ανοξείδωτος χάλυβας) + λάστιχο EPDM.

Λειτουργίες: Αδιαβροχοποίηση, πρόληψη διαρροών, αντοχή στη γήρανση και αντοχή στις καιρικές συνθήκες (εύρος λειτουργίας: -40°C έως 120°C).

Διαστάσεις: Εξωτερική διάμετρος ≥19mm; παρέχει μεγάλη επιφάνεια επαφής για αξιόπιστη στεγανοποίηση. 3) Απαιτούμενα εργαλεία (απαραίτητα για την εγκατάσταση)

Οδηγοί: Εξαγωνικές υποδοχές 1/4″ (8mm/10mm). κρουστικό κλειδί μπαταρίας ή ηλεκτρικό τρυπάνι

Βοηθητικά εργαλεία: αλφάδι, μεζούρα, πρόσδεση ασφαλείας (για εργασία σε ύψη)

Βασικές Παράμετροι Απόδοσης

Αντοχή σε εφελκυσμό: ≥450 MPa

Επιφανειακή σκληρότητα: HRC 35–45 (σκληρό σημείο διάτρησης, σκληρός πυρήνας)

Αντοχή έλξης: ≥8700 N (Q235, χαλύβδινη πλάκα 4 mm)

Ροπή: ≥10,9 Nm

Αντοχή σε ψεκασμό αλατιού: ≥500 ώρες (γαλβανισμένο εν θερμώ)

Εφαρμοστέο πάχος πλάκας: 0,5–6 mm (ανάλογα με τις προδιαγραφές του σημείου διάτρησης)

Τυπικά σενάρια εφαρμογής

Στέγες: Στερέωση χρωματιστών φύλλων χάλυβα σε χαλύβδινες τεγίδες (αντοχή στην ανύψωση του ανέμου και στεγανοποίηση)

Επένδυση τοίχου: Στερέωση χαλύβδινων φύλλων με έγχρωμη επίστρωση σε περιφέρειες/τσαγίδες τοίχου

Περικοπή/Αναβοσβήνει: Στερεώστε τα καλύμματα κορυφογραμμών, τις μαρκίζες και τις γωνίες θυρών/παραθύρων

Άλλα: Φωτοβολταϊκά (PV) συστήματα στερέωσης, αεραγωγοί και χαλύβδινοι φάκελοι κτιρίων ελαφρού εύρους

Βασικά πλεονεκτήματα των αυτοεπιπεδούμενων βιδών για συστήματα επένδυσης από χάλυβα

1. Εξαλείφει τα βήματα πριν από τη διάτρηση και το τρύπημα. γρήγορη εγκατάσταση και εξοικονόμηση εργασίας

2. Σφιχτή δέσμευση. ανθεκτικό στη χαλάρωση και την αποκόλληση

3. Συμβατό με διάφορα υλικά. εξαιρετικά ευέλικτο

4. Συμπαγές μέγεθος. κατάλληλο για τη σύνδεση λεπτών τοιχωμάτων και ελαφρών εξαρτημάτων

Διαφοροποιητές

Σύγκριση: Τυπικές βίδες με αιχμηρό σημείο, τυπικά μπουλόνια και τυφλά πριτσίνια

I. Βασικοί Διαφοροποιητές

1. Ενσωματωμένη διάτρηση και στερέωση. εξαιρετικά υψηλή απόδοση εγκατάστασης

Διαθέτει ενσωματωμένη δομή κοπής με σημείο τρυπανιού. εξαλείφει την ανάγκη για προδιάτρηση ή τρύπημα. Η διάτρηση, το σπείρωμα και η στερέωση ολοκληρώνονται σε ένα μόνο βήμα, μειώνοντας σημαντικά τα βήματα της διαδικασίας—ιδανικά για εγκατάσταση φακέλων μεγάλης κλίμακας σε εργοτάξια.

2. Εξαγωνική κεφαλή φλάντζας. ισχυρή δύναμη σύσφιξης χωρίς ολίσθηση

Συνδυάζει μια εξωτερική εξαγωνική κίνηση με μια πρόσοψη φλάντζας, επιτρέποντας την εφαρμογή υψηλής ροπής με ηλεκτρικά κλειδιά. Η μεγάλη επιφάνεια έδρασης ελαχιστοποιεί τον κίνδυνο απογύμνωσης του νήματος ή διάτμησης της κεφαλής, καθιστώντας την κατάλληλη για συνθήκες που περιλαμβάνουν κραδασμούς ή πίεση ανέμου σε μεταλλικές κατασκευές.

3. Ενσωματωμένη σύνθετη ροδέλα. εξαιρετική αδιάβροχη στεγανοποίηση

Προσυναρμολογημένο στο εργοστάσιο με μεταλλικά και εξαρτήματα EPDM. Ροδέλα από σύνθετο καουτσούκ: Ταιριάζει άνετα στην επιφάνεια του πάνελ μετά τη σύσφιξη. ανθεκτικό στη γήρανση και τις ακραίες θερμοκρασίες. αποτρέπει τη διαρροή νερού στην πηγή. ειδικά σχεδιασμένο για στεγανοποίηση συστημάτων κελύφους κτιρίων.

4. Σκληρυμένο υλικό, κατάλληλο για μεταλλικές συνδέσεις

Διαμπερές με υψηλή επιφανειακή σκληρότητα. ικανό να τρυπήσει αξιόπιστα μέσα από φύλλα χάλυβα 0,5–6 mm με έγχρωμη επίστρωση και τμήματα γαλβανισμένου χάλυβα. Η ισορροπημένη σκληρότητα εξασφαλίζει αντοχή σε θραύση ή απογύμνωση σπειρώματος κατά την εγκατάσταση, προσφέροντας ανώτερη φέρουσα ικανότητα σε σύγκριση με τις τυπικές βίδες αυτοεπιπεδώματος.

5. Αντοχή στη διάβρωση και στις καιρικές συνθήκες, κατάλληλο για υπαίθρια περιβάλλοντα

Διαθέτει τυπικές επιφανειακές επεξεργασίες όπως έγχρωμη επίστρωση ψευδαργύρου, γαλβανισμό εν θερμώ ή επίστρωση Dacromet. προσφέρει εξαιρετική αντοχή σε ψεκασμό αλατιού και σκουριά. ανθεκτικό για μακροχρόνια χρήση σε υπαίθριες ή παράκτιες βιομηχανικές εγκαταστάσεις. ιδανικό για εφαρμογές περιβλημάτων από χάλυβα σε εξωτερικούς χώρους.

6. Ισχυρή εμπλοκή του νήματος, ανθεκτική στην ανύψωση του αέρα και τη χαλάρωση

Εξειδικευμένα χοντρά σπειρώματα με αυτοκόλλητο εξασφαλίζουν σφιχτή εμπλοκή με τεγίδες από χάλυβα. Παρέχει εξαιρετική αντοχή στο τράβηγμα και στην ολίσθηση. αντέχει σε ισχυρά φορτία ανέμου στις στέγες και αντιστέκεται στη χαλάρωση με την πάροδο του χρόνου.

II. Σύγκριση με άλλους τύπους συνδετήρων (περιορισμοί)

1. Vs. τυποποιημένες βίδες με αιχμηρό σημείο: Υψηλότερο κόστος μονάδας. ακατάλληλο για μη μεταλλικά υποστρώματα όπως ξύλο ή πλαστικό.

2. Vs. τυπικά μπουλόνια: Χαμηλότερη φέρουσα ικανότητα. δεν μπορεί να χρησιμοποιηθεί για πρωτεύοντες δομικούς φέροντες αρμούς. κατάλληλο μόνο για συστήματα φακέλων και συνδέσεις λεπτών φύλλων.

3. Vs. τυφλά πριτσίνια: Επιτρέπει την επαναλαμβανόμενη αποσυναρμολόγηση και συντήρηση (σε αντίθεση με τα πριτσίνια μιας χρήσης). Ωστόσο, η σεισμική αντίσταση και η ανοχή για επαναλαμβανόμενες παραμορφώσεις είναι χαμηλότερες από αυτές των δομικών συνδετήρων υψηλής αντοχής.

Διαδικασία εγκατάστασης επί τόπου

Βίδες με αυτοκόλλητες βίδες για συστήματα επένδυσης από χάλυβα Ισχύοντα σενάρια: στέγες εργοστασίων, επένδυση τοίχων (ελάσματα χάλυβα με έγχρωμη επίστρωση), επένδυση που αναβοσβήνει και γωνίες, συστήματα περιβλημάτων από χάλυβα ελαφρού μετρητή κ.λπ. Η εγκατάσταση ακολουθεί τις γενικές προδιαγραφές για την κατασκευή κελύφους από χάλυβα.

I. Προετοιμασία κατασκευής

1. Έλεγχος υλικού

Επαληθεύστε τις προδιαγραφές, το μήκος και την αντιδιαβρωτική επίστρωση. επιθεωρήστε τις προσυναρμολογημένες σύνθετες ροδέλες για να βεβαιωθείτε ότι είναι άθικτες και χωρίς αποκόλληση ή ρωγμές. διάκριση μεταξύ των προδιαγραφών σημείων διάτρησης για να ταιριάζει με το συνολικό πάχος των πάνελ.

2. Προετοιμασία εργαλείου

Εξαγωνικός οδηγός υποδοχής, ηλεκτρικό κλειδί μεταβλητής ταχύτητας / Προετοιμάστε ένα ηλεκτρικό τρυπάνι χειρός, προσαρμόζοντας τις ρυθμίσεις ταχύτητας και ροπής εκ των προτέρων. ετοιμάστε επίσης μια μεζούρα, έναν μαρκαδόρο και ένα μαχαίρι.

3. Προετοιμασία επιφάνειας βάσης

Βεβαιωθείτε ότι οι επιφάνειες των πάνελ και των τεγίδων είναι απαλλαγμένες από υπολείμματα, χαλαρή σκουριά ή προεξοχές. βεβαιωθείτε ότι οι αρμοί επικάλυψης του πάνελ είναι ομαλοί και οι επιφάνειες του πάνελ είναι απαλλαγμένες από στρέβλωση.

4. Διάταξη και τοποθέτηση

Κουμπώστε τις γραμμές σύμφωνα με τα σχέδια για να προσδιορίσετε την απόσταση των βιδών, διασφαλίζοντας οριζόντια και κάθετη ευθυγράμμιση.

II. Λειτουργίες τοποθέτησης και στερέωσης

1. Ευθυγραμμίστε και προσαρμόστε τα πάνελ μεταξύ τους, στερεώνοντάς τα προσωρινά για να διασφαλίσετε ότι το πλάτος επικάλυψης πληροί τις προδιαγραφές σχεδιασμού.

2. Εφαρμόστε πίεση κάθετα στην επιφάνεια του πίνακα κατά τη διάτρηση. διατηρήστε την κατακόρυφη ευθυγράμμιση - απαγορεύεται αυστηρά η κλίση ή η κίνηση των βιδών υπό γωνία.

3. Τρυπήστε και στερεώστε με σταθερή ταχύτητα, επιτρέποντας στο αυτοδιάτρητο άκρο να διεισδύσει στο πάνελ και την τεγίδα. αποφύγετε την ξαφνική ή υπερβολική δύναμη για να αποφύγετε το σπάσιμο του άκρου του τρυπανιού ή την παραμόρφωση του πίνακα.

4. Πρότυπο στερέωσης: Η φλάντζα πρέπει να συμπιέζει τη σύνθετη ροδέλα έτσι ώστε η ελαστική φλάντζα να συμπιέζεται ομοιόμορφα και να διαστέλλεται ελαφρώς προς τα έξω. Μην σφίγγετε υπερβολικά, καθώς αυτό μπορεί να σπάσει το ελαστικό παρέμβυσμα ή να προκαλέσει εσοχή και διαρροή στην επιφάνεια του πίνακα.

5. Ακολουθία εγκατάστασης: Προχωρήστε από το κέντρο του ανοίγματος προς τα δύο άκρα και από τη μέση προς τα έξω για να ελαχιστοποιήσετε τη συσσωρευμένη πίεση στα πάνελ.

III. Βασικά σημεία εγκατάστασης για διαφορετικές περιοχές

1. Για πάνελ στέγης, τοποθετήστε τις βίδες στις κορυφές των αυλακώσεων. Απαγορεύεται η τοποθέτηση βιδών στις γούρνες (καθώς αυτό οδηγεί σε συσσώρευση νερού και διαρροή). απόσταση... Τηρείτε αυστηρά τα σχέδια, με ιδιαίτερη έμφαση στην αύξηση της πυκνότητας των συνδετήρων γύρω από την κορυφογραμμή, τις μαρκίζες και τις υδρορροές.

2. Τοποθετήστε κάθετα πάνελ τοίχου από πάνω προς τα κάτω. αυξήστε την πυκνότητα της βίδας στις επικαλυπτόμενες αρθρώσεις για να εξασφαλίσετε στεγανή στεγανοποίηση.

3. Εφαρμόστε διπλή στερέωση στα σημεία περικοπής, γωνιακού που αναβοσβήνει και κλεισίματος, με τις βίδες να είναι ομοιόμορφα κατανεμημένες και στις δύο πλευρές της γωνίας για να αποτρέψετε το τσούξιμο των άκρων ή τη διαρροή νερού.

IV. Επιθεώρηση και Προστασία Τελειωμένων Εργασιών

1. Πλήρης οπτικός έλεγχος: Βεβαιωθείτε ότι οι βίδες είναι κάθετες και ομοιόμορφα τοποθετημένες και ότι οι ροδέλες είναι άθικτες και σωστά τοποθετημένες.

2. Βεβαιωθείτε ότι οι επιφάνειες του πάνελ είναι απαλλαγμένες από σημαντικά βαθουλώματα ή γρατσουνιές και ότι τα στεγανοποιητικά επικάλυψης είναι άθικτα.

3. Απαγορεύστε το πάτημα, το αδιάκριτο ή το χτύπημα σε ολοκληρωμένες περιοχές για να αποτρέψετε το χαλάρωση της βίδας ή την αστοχία στεγανοποίησης.

4. Αντικαταστήστε αμέσως ή ξαναδουλέψτε τυχόν κατεστραμμένες ροδέλες ή κακώς ευθυγραμμισμένες βίδες.

V. Κατασκευαστικές απαγορεύσεις

1. Μην αφαιρείτε ή αντικαθιστάτε τις γνήσιες σύνθετες ροδέλες. Η εγκατάσταση χωρίς ροδέλες απαγορεύεται αυστηρά.

2. Μην οδηγείτε τις βίδες υπό γωνία και μην σφίγγετε υπερβολικά με υπερβολική ροπή, καθώς αυτό μπορεί να προκαλέσει διαρροές ή σπάσιμο της βίδας.

3. Μη χρησιμοποιείτε βίδες με φθαρμένα σημεία τρυπανιού ή κατεστραμμένα σπειρώματα.

4. Αποφύγετε την εγκατάσταση σε εξωτερικούς χώρους κατά τη διάρκεια της βροχής ή όταν οι επιφάνειες των πάνελ είναι υγρές.

Βασικές παράμετροι απόδοσης βιδών με αυτοκόλλητο για συστήματα επένδυσης από χάλυβα

I. Επεξεργασία Βασικού Υλικού και Επιφανειών

1. Υλικό βάσης: Τυποποιημένος χάλυβας 1022 Χάλυβας μεσαίου άνθρακα (σκληρυμένος με σβέση). 410/304 από ανοξείδωτο χάλυβα για περιβάλλοντα υψηλής διάβρωσης

2. Θερμική επεξεργασία: Μέσω σκλήρυνσης (σκληρή επιφάνεια, σκληρός πυρήνας)

3. Αντιδιαβρωτική επιφάνεια: Έγχρωμη επίστρωση ψευδαργύρου, γαλβανισμός εν θερμώ, Dacromet, φωσφοροποίηση

4. Ταίριασμα ροδέλας: Στήριγμα από γαλβανισμένο χάλυβα + καουτσούκ EPDM (ανθεκτικό στις καιρικές συνθήκες)

II. Σκληρότητα και μηχανικές ιδιότητες

1. Επιφανειακή σκληρότητα: HRC 35–45 (εξασφαλίζει την ικανότητα διάτρησης, αποτρέπει το σπάσιμο του άκρου)

2. Αντοχή σε εφελκυσμό: ≥450 MPa

3. Τελική ροπή: ≥10,9 N·m (τυπικές προδιαγραφές)

4. Χωρητικότητα έλξης (ταιριάζεται με φύλλο χάλυβα 0,5–4 mm + τεγίδα): ≥8700 N

III. Προδιαγραφές και παράμετροι νήματος

1. Κοινά ονομαστικά μεγέθη: ST5.5, ST6.3 (κύριο ρεύμα για έργα μηχανικής)

2. Τύπος νήματος: Χοντρό νήμα με αυτοκόλλητο. κοφτερό προφίλ, δυνατό κράτημα

3. Τύπος σημείου διάτρησης: Τυπικό σημείο αυτοδιάτρησης. κατάλληλο για πάχος φύλλου 0,5–6 mm

IV. Παράμετροι ροδέλας στεγανοποίησης

1. Θερμοκρασία λειτουργίας: -40°C έως 120°C. ανθεκτικό στη γήρανση σε υψηλή/χαμηλή θερμοκρασία

2. Απόδοση: Αδιάβροχο, απορροφητικό κραδασμών, αποτρέπει τη σύνθλιψη των φύλλων. διάρκεια ζωής ≥10 χρόνια

3. Δομή: Προσυναρμολογημένη ως ενιαία μονάδα στο εργοστάσιο. μη αποσπώμενο

V. Παράμετροι αντιδιαβρωτικής και αντίστασης στις καιρικές συνθήκες

1. Έγχρωμος ψευδάργυρος: Αντοχή σε ψεκασμό αλατιού ≥200 h. κατάλληλο για εσωτερικούς/στεγνούς χώρους εργοστασίων

2. Γαλβανισμός εν θερμώ / Dacromet: Αντοχή σε ψεκασμό αλατιού ≥500 h. κατάλληλο για υπαίθρια, υγρά και παράκτια περιβάλλοντα

VI. Παράμετροι εγκατάστασης και χρήσης

1. Απαιτήσεις στερέωσης: Το πλυντήριο πρέπει να συμπιέζεται ομοιόμορφα. αποφύγετε το υπερβολικό σφίξιμο για να αποτρέψετε το ράγισμα από καουτσούκ ή την εσοχή της επιφάνειας του φύλλου

2. Βάθος διάτρησης: Μετά τη διείσδυση στο χρωματιστό φύλλο, η αποτελεσματική ενσωμάτωση στη χαλύβδινη τεγίδα πρέπει να είναι ≥25 mm

3. Εφαρμογή: Σύνδεση λεπτών φύλλων επένδυσης (στέγες, πάνελ τοίχου, αναβοσβήνει/διακοσμητικά στοιχεία). δεν προορίζεται για χρήση σε πρωτεύοντες φέροντες δομικούς αρμούς
