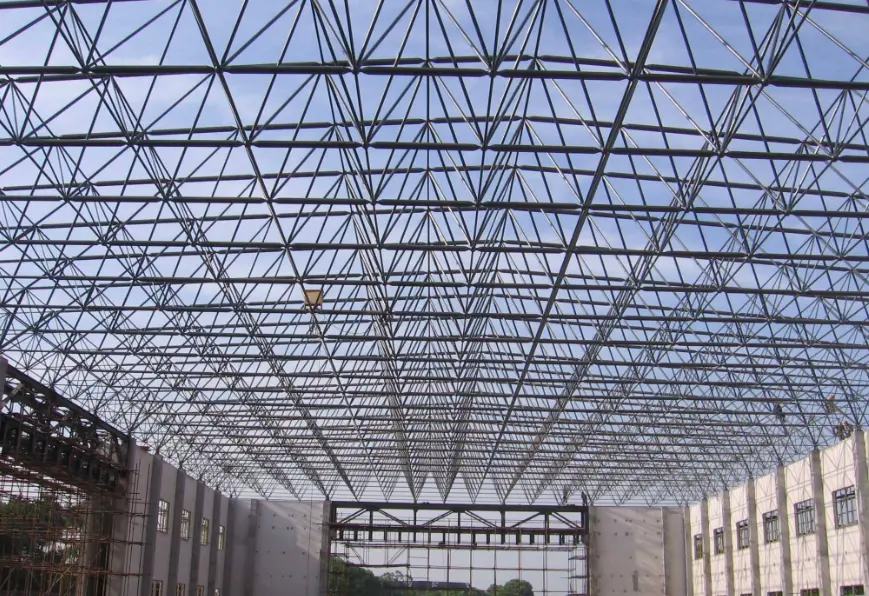

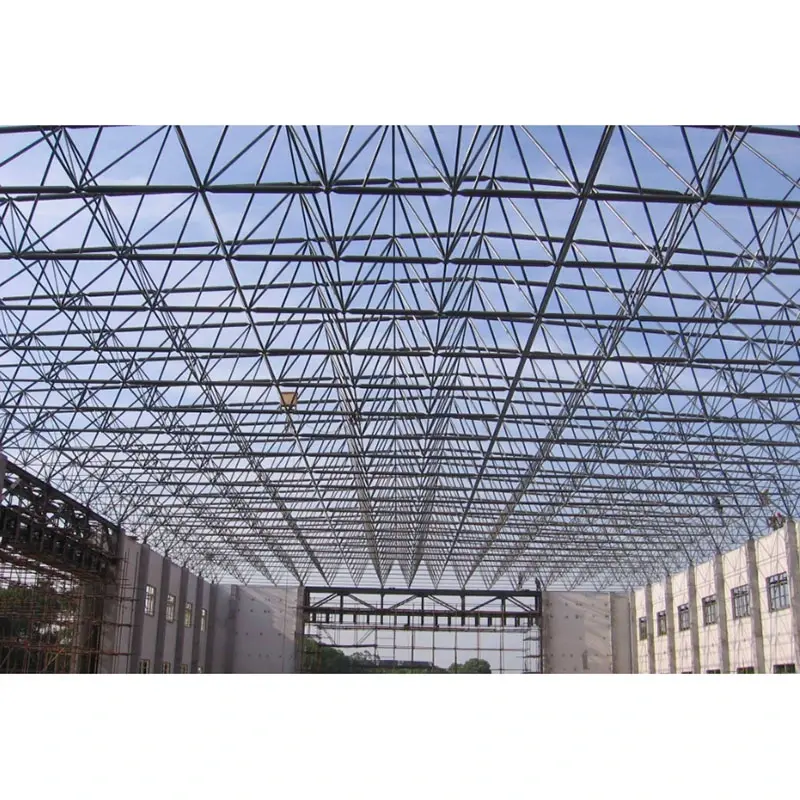

Σύμφωνα με το Πρότυπο Σχεδιασμού Μεταλλικών Κατασκευών (GB 50017), οι κατασκευές οροφής χωρικής δικτύωσης με άνοιγμα 60 μέτρων ή μεγαλύτερο ταξινομούνται ως Χαλύβδινες Κατασκευές Διαστημικού Πλαισίου Μεγάλου Ανοίγματος. Συναρμολογούνται από χαλύβδινα σωληνοειδή μέλη και σφαιρικές ενώσεις σε γεωμετρικά συστήματα όπως τετράγωνες ή τριγωνικές πυραμίδες. Αυτά είναι ιδιαίτερα στατικά απροσδιόριστα χωρικά συστήματα όπου τα φορτία κατανέμονται παγκοσμίως και τα μέλη υφίστανται κυρίως αξονική τάση ή συμπίεση. Προσφέρουν υψηλή συνολική ακαμψία και δημιουργούν ανοιχτούς χώρους χωρίς κολώνες, καθιστώντας τους ιδανικούς για στάδια, εκθεσιακά κέντρα, σιδηροδρομικούς σταθμούς υψηλής ταχύτητας, υπόστεγα αποθήκευσης άνθρακα, τερματικούς σταθμούς αεροδρομίων και πολλά άλλα.
Η θεμελίωση του διαστημικού πλαισίου είναι η υποδομή —συνήθως από σκυρόδεμα ή πασσάλους— που υποστηρίζει τα ρουλεμάν του διαστημικού πλαισίου και μεταφέρει όλα τα φορτία από την υπερκατασκευή (αξονικές δυνάμεις, δυνάμεις διάτμησης, ροπές κάμψης, οριζόντιες δυνάμεις και σεισμικές δυνάμεις) στο έδαφος. χρησιμεύει ως δομική βάση για το διαστημικό πλαίσιο.
· Δομικά χαρακτηριστικά: Υπόκειται σε κατακόρυφη πίεση, οριζόντια ώθηση, δυνάμεις ανύψωσης και ροπή. απαιτεί εξαιρετικά υψηλή ακρίβεια όσον αφορά την καθίζηση, το υψόμετρο και την τοποθέτηση των ενσωματωμένων εξαρτημάτων.
· Βασικά σημεία ελέγχου: Η διαφορική διευθέτηση μπορεί να προκαλέσει άμεσα ρωγμές στους αρμούς διαστημικού πλαισίου και αστάθεια των μελών, καθιστώντας το κρίσιμο παράγοντα για την επιτυχία ή την αποτυχία των διαστημικών πλαισίων μεγάλου ανοίγματος.
· Σώμα Space Frame: Η ανώτερη χωρική δομή πλέγματος (μέλη + σφαιρικοί σύνδεσμοι).
· Space Frame Bearing: Το εξάρτημα μεταφοράς φορτίου που συνδέει το διαστημικό πλαίσιο με το θεμέλιο.
· Space Frame Foundation: Η κατασκευή από οπλισμένο σκυρόδεμα, το καπάκι του πασσάλου ή η απομονωμένη βάση που βρίσκεται κάτω από το ρουλεμάν.
1. Δομικό σύστημα (Κύρια Επιλογές)
· Ορθογώνιο τετράγωνο διαστημικό πλαίσιο πυραμίδας: Πιο ευρέως χρησιμοποιούμενο. προσφέρει ομοιόμορφη ακαμψία και βολική εγκατάσταση οροφής. προτιμώμενη επιλογή για ορθογώνια ίχνη.
· Διαγώνιος τετράγωνος πυραμίδας Space Frame: Ανώτερη δομική απόδοση και ελαφρώς χαμηλότερη κατανάλωση χάλυβα. κατάλληλο για μεσαία έως μεγάλα ανοίγματα.
· Τριγωνικό διαστημικό πλαίσιο πυραμίδας: Υψηλή χωρική σταθερότητα. κατάλληλο για κυκλικά ή πολυγωνικά ίχνη.
· Διαστημικό πλαίσιο συγκολλημένου σφαιριδίου: Κατάλληλο για βαριά φορτία, εξαιρετικά μεγάλα ανοίγματα (πάνω από 80 μέτρα), βαριά συστήματα στέγης και συνθήκες υψηλού φορτίου.
· Βιδωτό-Ball Space Frame: Κατάλληλο για ελαφρύτερα φορτία και τυπικά μεγάλα ανοίγματα. διαθέτει εργοστασιακή προκατασκευή, επιτόπου συναρμολόγηση και ταχεία κατασκευή.
2. Κύρια διαμόρφωση υλικού (Τυπικές προδιαγραφές)
· Μέλη: Σωλήνες από χάλυβα χωρίς ραφή ή συγκολλημένοι σωλήνες ευθείας ραφής. Υλικό: Q355B (mainstream για μεγάλα ανοίγματα). Κοινές προδιαγραφές: Φ114×4, Φ140×6, Φ159×8, Φ219×10; Το Q235B μπορεί να χρησιμοποιηθεί για μικρότερα ανοίγματα.
· Μπάλες αρθρώσεων:
o Βιδωμένες Μπάλες: Φ200–Φ400; πάχος τοιχώματος ≥12mm; Υλικό: Q355B.
o Συγκολλημένες Μπάλες: Φ250–Φ500; πάχος τοιχώματος ≥14mm; περιλαμβάνει εσωτερικές ενισχυτικές νευρώσεις.
· Υποδοχές: Βίδες υψηλής αντοχής βαθμού 10.9 (εξειδικευμένες για διαστημικά πλαίσια). περιλαμβάνει ταιριαστές κωνικές κεφαλές, ακραίες πλάκες, μανίκια και βίδες στερέωσης.
3. Εξαρτήματα στέγης και περιβλήματος (πλήρες σύστημα στέγης)
· Πάνελ οροφής: Πάνελ αλουμινίου-μαγνήσιου-μαγγανίου με μόνιμη ραφή, φύλλα χάλυβα με προφίλ χρώματος και πάνελ φωτισμού ημέρας (τοπικά).
· Δευτερεύουσα κατασκευή οροφής: Τεγίδες από χάλυβα διατομής C/Z (γαλβανισμένο εν θερμώ Q355B, πάχος επίστρωσης ≥80μm), ράβδοι δεσίματος οροφής και αντηρίδες.
· Στεγανοποίηση & Μόνωση: Στρώση μόνωσης από πετροβάμβακα ή υαλοβάμβακα, αδιάβροχη αναπνεύσιμη μεμβράνη, υδρορροές, σωλήνες και καλύμματα κορυφογραμμών.
Τα ρουλεμάν χρησιμεύουν ως οι μοναδικοί κόμβοι μεταφοράς φορτίου μεταξύ του σκελετού χώρου και της βάσης από σκυρόδεμα. Η επιλογή για κατασκευές μεγάλου ανοίγματος πρέπει να βασίζεται σε συγκεκριμένες απαιτήσεις φορτίου:
1. Επίπεδα ρουλεμάν συμπίεσης: Αντέχουν μόνο κατακόρυφη συμπίεση. χρησιμοποιείται για στηρίγματα ακμών και περιοχές με χαμηλές οριζόντιες δυνάμεις.
2. Μονοκατευθυντικά/αμφίδρομα συρόμενα ρουλεμάν: Ανακουφίζουν από τη θερμική καταπόνηση και εξυπηρετούν τη θερμική διαστολή/συστολή. απαραίτητο για διαστημικά πλαίσια μεγάλου ανοίγματος.
3. Αρθρωτά ρουλεμάν (σφαιρικά αρθρωτά ρουλεμάν): Επιτρέπουν την περιστροφή και τη μετάδοση δύναμης πολλαπλών κατευθύνσεων. χρησιμοποιείται σε γωνίες, σε περιοχές με υψηλές οριζόντιες δυνάμεις και σε ζώνες με αυστηρές σεισμικές απαιτήσεις.
4. Έδρανα εφελκυσμού (ρουλεμάν ανθεκτικά στην ανύψωση): Χρησιμοποιούνται σε μαρκίζες, πρόβολους και περιοχές που υπόκεινται σε σημαντική αναρρόφηση ανέμου για να αποτραπεί η ανύψωση του διαστημικού πλαισίου.
Αξεσουάρ ρουλεμάν: Πλάκες βάσης, νευρώσεις ακαμψίας, μπουλόνια αγκύρωσης και ροδάκια ρύθμισης (για οριζοντίωση και ρύθμιση ανύψωσης).
Η επιλογή βασίζεται στις γεωλογικές συνθήκες, το άνοιγμα και την ταξινόμηση φορτίου. Η επικρατούσα επιλογή για κατασκευές μεγάλου ανοίγματος είναι ο συνδυασμός πασσάλων-συν-πασσάλων-καπακιού:
I. Κοινοί τύποι θεμελίωσης
1. Μονωμένες βάσεις από οπλισμένο σκυρόδεμα: Ανοίγματα 60–80 m, ευνοϊκές γεωλογικές συνθήκες, μέτρια φορτία.
2. Λωρίδες θεμελίων (συνεχείς βάσεις): Επιμήκη διαστημικά πλαίσια, συνεχή στηρίγματα, απαιτήσεις υψηλών οριζόντιων δυνάμεων αντίστασης.
3. Θεμέλια πασσάλων με καλύμματα πασσάλων (προτιμάται για μεγάλα ανοίγματα): Ανοίγματα άνω των 80 m, μαλακά εδάφη, βαριά φορτία, ζώνες υψηλής σεισμικής έντασης.
o Τύποι πασσάλων: Σωροί χυτοί στη θέση τους, προκατασκευασμένοι σωροί σωλήνων.
o Καπάκια πασσάλων: Τετράγωνα/ορθογώνια καλύμματα πασσάλων από οπλισμένο σκυρόδεμα (σκυρόδεμα C30/C35).
4. Θεμέλια σχεδίων: Έργα με εξαιρετικά μεγάλες επιφάνειες, σύνθετες γεωλογικές συνθήκες και αυστηρές απαιτήσεις για τον έλεγχο της διαφορικής καθίζησης.
II. Βασική δομή και ενσωματωμένα μέρη
1. Αντοχή σκυροδέματος: Καπάκια πασσάλων/Κύριο σώμα θεμελίωσης C30–C35. εκτυφλωτικό σκυρόδεμα C15;
2. Ενσωματωμένα μέρη θεμελίωσης:
o Ενσωματωμένες χαλύβδινες πλάκες για στηρίγματα: Πάχος 16–20 mm, συγκολλημένες με οπλισμό πώματος πασσάλων.
o Ενσωματωμένα μπουλόνια αγκύρωσης: Για τη στερέωση των στηρίξεων διαστημικού πλαισίου. Μπουλόνια από χάλυβα Q355, πλήρης με παξιμάδια και πλάκες ρουλεμάν.
3. Έλεγχος Ακρίβειας (Υποχρεωτικά πρότυπα για κατασκευές μεγάλου ανοίγματος):
o Απόκλιση άξονα ≤ ±5 mm.
o Απόκλιση ανύψωσης της άνω επιφάνειας ≤ ±3 mm.
o Διαφορά ύψους μεταξύ στηριγμάτων εντός του ίδιου ανοίγματος ≤ 2 mm.
Οι Κατασκευές Χαλύβδινων Διαστημικών Πλαισίων Μεγάλου Ανοίγματος περιλαμβάνουν σημαντικά ύψη και σημαντικές οριζόντιες δυνάμεις (άνεμος, σεισμική). ένα ολοκληρωμένο σύστημα σταθερότητας είναι υποχρεωτικό:
1. Μέλη στήριξης εσωτερικού διαστημικού πλαισίου: Κατακόρυφα/διαγώνια στελέχη ιστού μεταξύ των άνω και κάτω χορδών (αναπόσπαστο στο space frame).
2. Στήριξη μεταξύ υποστυλωμάτων: Διασταυρούμενη στήριξη (γωνιακός χαλύβδινος ή χαλύβδινος σωλήνας) μεταξύ κολώνων από σκυρόδεμα για αντίσταση στις διαμήκεις οριζόντιες δυνάμεις.
3. Οριζόντια στήριξη οροφής: Οριζόντιες ράβδοι πρόσδεσης και διαγώνιες τιράντες εντός του επιπέδου της άνω χορδής, σχηματίζοντας ένα άκαμπτο διάφραγμα οροφής.
4. Διαστημικά πλαίσια στην άκρη της γείσος και στο άκρο του αετώματος: Κλείστε τα άκρα, ενισχύστε τη συνολική ακαμψία και αντισταθείτε στα φορτία ανέμου.
5. Σιδεράκια γονάτων/δεσίματα: Στοιχεία πλευρικής σταθερότητας για τεγίδες (ακολουθούν την ίδια λογική με τις οροφές από χάλυβα ελαφρού εύρους).
1. Αντιδιαβρωτικό
· Εργοστασιακά εξαρτήματα: Γαλβανισμένο εν θερμώ συνολικά (πάχος επίστρωσης ψευδαργύρου ≥85 μm). αυξημένο πάχος για παράκτιες ή χημικές βιομηχανικές ζώνες.
· Συγκολλήσεις στο εργοτάξιο και επισκευασμένες περιοχές: Λειαντική αμμοβολή για αφαίρεση σκουριάς + εποξειδικό αστάρι πλούσιο σε ψευδάργυρο + τελική επίστρωση.
· Σφαιρικοί κόμβοι και μπουλόνια: Γαλβανισμένοι στο εργοστάσιο. Απαγορεύεται η επιτόπια κοπή που καταστρέφει την επίστρωση.
2. Πυροπροστασία
· Εφαρμογή εξειδικευμένων επιβραδυντικών πυρκαγιάς (τύπους εξαιρετικά λεπτής ή λεπτής μεμβράνης) με βάση την ικανότητα πυρκαγιάς του κτιρίου. βαθμολογία πυραντοχής από 1,0 έως 2,0 ώρες.
· Ιδιαίτερη προσοχή στα στηρίγματα επίστρωσης, στα ενσωματωμένα μέρη και στα μπουλόνια. 3. Αντικεραυνική προστασία
·Η κορυφαία χορδή του διαστημικού πλαισίου λειτουργεί ως σύστημα τερματισμού αέρα.
·Κάτω αγωγοί που σχηματίζονται μέσω στηρίξεων, μπουλονιών αγκύρωσης και ενίσχυσης θεμελίωσης.
·Ηλεκτρόδια γείωσης εγκατεστημένα εντός της θεμελίωσης και συνδεδεμένα με το κύριο δίκτυο αντικεραυνικής προστασίας του κτιρίου.
1. Μέθοδοι εγκατάστασης: Συναρμολόγηση κομμάτι-κομμάτι σε μεγάλο υψόμετρο, αρθρωτή ανύψωση, ενσωματωμένη ανύψωση, αθροιστική ολίσθηση (κύριο ρεύμα για μεγάλα ανοίγματα).
2. Εξοπλισμός πυρήνα: Συνολικός σταθμός, επίπεδο, δυναμόκλειδο, υδραυλικό σύστημα ανύψωσης/ολίσθησης, μεγάλοι γερανοί, γερανοί γερανογέφυρων.
3.Βοηθητικά υλικά: Εξειδικευμένο λιπαντικό για μπουλόνια υψηλής αντοχής, στεγανωτικό, ροδέλες, πλαίσια προσωρινής στήριξης, σύρματα τύπου.
1. Πλαίσιο άνω χώρου: Μέλη χαλύβδινων σωλήνων + βιδωμένες σφαίρες/συγκολλημένες σφαίρες + μπουλόνια υψηλής αντοχής + κωνικές κεφαλές/ακραίες πλάκες.
2.Σύστημα στέγης: Πάνελ οροφής + τεγίδες C/Z + μόνωση & στεγανοποίηση + υδρορροές & σωλήνες.
3. Φέροντα στηρίγματα: Σταθερά/ολισθαίνοντα/σφαιρικά/ανθεκτικά στην ανύψωση στηρίγματα + μπουλόνια αγκύρωσης + ενσωματωμένες χαλύβδινες πλάκες.
4.Υποδομή/Θεμέλιο: Μεμονωμένα πέλματα/θεμέλια λωρίδων/καλύμματα πασσάλων (οπλισμός + σκυρόδεμα + ενσωματωμένα μέρη).
5.Στήριξη σταθερότητας: Στήριξη μεταξύ στηλών, οριζόντια στήριξη οροφής, διαστημικά πλαίσια με άκρο αέτωμα.
6. Συστήματα προστασίας: Γαλβανισμός εν θερμώ (αντιδιαβρωτικό), πυράντοχες επιστρώσεις, αντικεραυνική προστασία & γείωση.
7. Βοηθητικά στοιχεία εγκατάστασης: Προσωρινά στηρίγματα, εξοπλισμός ανύψωσης, τοπογραφικά όργανα, εξοπλισμός στερέωσης.
·Τυπική οροφή από ελαφρύ χάλυβα: Κυρίως άκαμπτα πλαίσια πύλης. άνοιγμα < 60μ. δεν διαθέτει σύστημα χωρικού πλέγματος.
·Δομή διαστημικού πλαισίου από χάλυβα μεγάλου ανοίγματος: Άνοιγμα ≥ 60m. χωρική δομή πλέγματος? βασίζεται σε ολοκληρωμένη χωρική φέρουσα δράση. Οι απαιτήσεις για θεμέλια, στηρίγματα και ακρίβεια είναι σημαντικά υψηλότερες από εκείνες για κατασκευές από ελαφρύ χάλυβα.
1. Η δυνατότητα εξαιρετικά μεγάλου ανοίγματος επιτρέπει σχέδια χωρίς κολώνες, μεγιστοποιώντας τη χρήση του εσωτερικού χώρου.
2. Η τρισδιάστατη δομική συμπεριφορά εξασφαλίζει ισορροπημένη κατανομή φορτίου και εξαιρετική αντοχή στις σεισμικές δυνάμεις και την πίεση του ανέμου.
3. Ελαφρύ αλλά άκαμπτο. η δομή αντιστέκεται στη συνολική παραμόρφωση και χαλάρωση.
4. Τα προκατασκευασμένα από το εργοστάσιο εξαρτήματα επιτρέπουν τη γρήγορη συναρμολόγηση επί τόπου.
5. Η εύκαμπτη γεωμετρία υποστηρίζει διάφορα σχήματα, συμπεριλαμβανομένων επίπεδων, καμπυλωτών, σφαιρικών και ακανόνιστων θόλων.
6. Σταθερή και ανθεκτική δομή. μεγάλη διάρκεια ζωής όταν υποβάλλεται σε επεξεργασία για αντοχή στη διάβρωση.
1. Τρισδιάστατη κατανομή φορτίου: Σε αντίθεση με τα πλαίσια πυλών ή τις δοκούς συμπαγούς ιστού (που υπόκεινται σε κάμψη και διάτμηση), τα μέλη σε ένα διαστημικό πλαίσιο υφίστανται κυρίως αξονική τάση και συμπίεση. Αυτό εξασφαλίζει αποτελεσματική χρήση του υλικού και μειωμένο βάρος. Τα φορτία από πολύ μεγάλα ανοίγματα κατανέμονται ομοιόμορφα στα στηρίγματα, ελαχιστοποιώντας τα σημειακά φορτία και μειώνοντας το κόστος θεμελίωσης.
2. Ιδιαίτερα στατικά απροσδιόριστη δομή: Προσφέρει σημαντικό πλεονασμό ασφαλείας. η αποτυχία ενός μόνο μέλους δεν θα προκαλέσει πλήρη κατάρρευση. Ξεπερνά τα επίπεδα δικτυώματα και τα κουφώματα πύλης όσον αφορά την αντίσταση σε σεισμούς, άνεμο, χιόνι και ανώμαλα οικισμούς, καθιστώντας το ιδανικό για μεγάλα δημόσια κτίρια όπως στάδια, υπόστεγα αποθήκευσης άνθρακα και τερματικούς σταθμούς αεροδρομίων.
3. Μεγάλοι χώροι χωρίς κολώνες: Επιτυγχάνει εύκολα καθαρά ανοίγματα 60–150 μέτρων. Αντίθετα, τα πλαίσια πύλης έχουν συνήθως ένα οικονομικό όριο ανοίγματος ≤36 μέτρων και τα χαλύβδινα δικτυώματα μεγάλου ανοίγματος συχνά στερούνται οικονομικής αποδοτικότητας. Τα διαστημικά πλαίσια παρέχουν τεράστιους, ανεμπόδιστους εσωτερικούς χώρους χωρίς κολώνες.
1. Μειωμένη κατανάλωση χάλυβα για ισοδύναμα ανοίγματα
Για εφαρμογές μεγάλου ανοίγματος, η κατανάλωση χάλυβα ανά μονάδα προβλεπόμενης επιφάνειας είναι χαμηλότερη από αυτή των χαλύβδινων δοκών ή των δοκών οροφής με συμπαγή ιστό. Τα διαστημικά πλαίσια με βιδωτή σφαίρα επωφελούνται από την τυποποιημένη εργοστασιακή μαζική παραγωγή και το χαμηλό κόστος μέσω της μαζικής προμήθειας πρωτογενών υλικών (ατσάλινοι σωλήνες και χαλύβδινες μπάλες).
2. Ευρεία προσαρμοστικότητα φορτίου
Κατάλληλο για ένα ευρύ φάσμα εφαρμογών, από ελαφριές γυάλινες στέγες μέχρι βαρέως τύπου ξηρά υπόστεγα άνθρακα και στέγες που φέρουν εξοπλισμό. Η επιλογή υλικού μπορεί να προσαρμοστεί ευέλικτα για τον έλεγχο του κόστους—χρησιμοποιώντας χάλυβα Q235 για ελαφρύτερα φορτία και Q355 για βαρύτερα φορτία.
1. Τυποποιημένα εργοστασιακά προκατασκευασμένα διαστημικά πλαίσια με μπουλόνια: Τα μέλη των χαλύβδινων σωλήνων κόβονται κατά μήκος, οι κεφαλές κώνου και οι ακραίες πλάκες προσυναρμολογούνται και οι χαλύβδινες μπάλες χτυπιούνται - όλα μέσα στο εργαστήριο - προτού ταξινομηθούν και συσκευαστούν. Οι επιτόπιες εργασίες περιορίζονται στη συναρμολόγηση και το σφίξιμο των μπουλονιών υψηλής αντοχής, με ελάχιστη απαιτούμενη συγκόλληση. Αντίθετα, τα ζευκτά και τα άκαμπτα πλαίσια απαιτούν συχνά εκτεταμένη επιτόπια συναρμογή και συγκόλληση.
2. Υψηλή ευελιξία εξαρτημάτων: Ένα ενιαίο πλαίσιο χρησιμοποιεί περιορισμένο εύρος προδιαγραφών σφαιρών, μπουλονιών και χαλύβδινων σωλήνων, διασφαλίζοντας υψηλή εναλλαξιμότητα των εξαρτημάτων. Αυτό διευκολύνει τη μαζική παραγωγή, τη διαχείριση αποθεμάτων και τη μελλοντική συντήρηση ή αντικατάσταση.
1. Ευέλικτες και ποικίλες μέθοδοι εγκατάστασης: Διάφορες τεχνικές —όπως η συναρμολόγηση κομμάτι-κομμάτι σε ύψος, η ανύψωση μπλοκ, η ενσωματωμένη υδραυλική ανύψωση και η αθροιστική ολίσθηση— επιτρέπουν την κατασκευή σε μεγάλους χώρους, εξαιρετικά ψηλούς ή περιορισμένους χώρους. Αντίθετα, τα άκαμπτα πλαίσια και οι δοκοί της πύλης περιορίζονται σημαντικά από τις ακτίνες λειτουργίας του γερανού.
2. Ελεγχόμενη ταχύτητα κατασκευής: Η ταυτόχρονη εργοστασιακή κατασκευή και η επιτόπια συναρμολόγηση συντομεύουν το συνολικό χρονοδιάγραμμα του έργου. Η απουσία εκτεταμένης επιτόπιας συγκόλλησης μειώνει την ανάγκη για ανίχνευση ελαττωμάτων και αντιδιαβρωτική επανεπεξεργασία.
1. Υψηλή μορφοποίηση: Ορθογώνια, κυκλικά, ελλειπτικά, σφαιρικά και διπλά καμπύλα σχήματα είναι όλα εφικτά. Τα άκαμπτα πλαίσια και τα επίπεδα ζευκτά αγωνίζονται να δημιουργήσουν καμπύλες στέγες μεγάλου ανοίγματος, καθιστώντας τα διαστημικά κουφώματα ιδανικά για δομές μοναδικού σχήματος, όπως εκθεσιακά κέντρα και αθλητικά στάδια.
2. Βολική διάταξη οροφής: Η ομοιόμορφη, τακτική διάταξη των κόμβων της άνω χορδής διευκολύνει την ομαλή τοποθέτηση τεγίδων, πλαισίων οροφής και λωρίδων φεγγίτη. Αυτό απλοποιεί την κατασκευή του περιβλήματος στέγης και προσφέρει μεγαλύτερη ευελιξία στο σχεδιασμό συστημάτων αποχέτευσης και διάταξης φεγγίτη.
1. Λεπτά, ομοιόμορφα μέλη και ώριμος γαλβανισμός εν θερμώ: Οι σωλήνες και οι μπάλες από χάλυβα μπορούν να γαλβανιστούν πλήρως εν θερμώ στο εργοστάσιο χωρίς τις «νεκρές ζώνες» που βρίσκονται στα δομικά τμήματα, με αποτέλεσμα ανώτερη αντιδιαβρωτική ποιότητα σε σύγκριση με τα άκαμπτα πλαίσια διατομής Η. Αυτό προσφέρει ένα ξεχωριστό πλεονέκτημα ζωής σε παράκτια ή χημικά διαβρωτικά περιβάλλοντα.
2. Εύκολη εφαρμογή επιβραδυντικών επικαλύψεων: Με διακριτά μέλη και διαχειρίσιμες επιφάνειες, η εφαρμογή πυρίμαχων επιστρώσεων λεπτής μεμβράνης είναι πιο αποτελεσματική από άποψη υλικού και ταχύτερη από την επίστρωση μεγάλων δοκών και υποστυλωμάτων συμπαγούς ιστού.
1. Ελαφρύ με χαμηλά φορτία συντήρησης στέγης. απλή διάταξη για διαδρόμους συντήρησης.
2. Σαφής δομική συμπεριφορά. Τα μεμονωμένα κατεστραμμένα μέλη μπορούν να αντικατασταθούν σε συγκεκριμένα σημεία χωρίς εκτεταμένη αποσυναρμολόγηση ή τροποποίηση οροφής, με αποτέλεσμα χαμηλό κόστος συντήρησης.
1. Άκαμπτα πλαίσια πύλης: Κατάλληλα για μικρά έως μεσαία ανοίγματα. Επίπεδη δομική συμπεριφορά. βασίζεται σε καμπτικά μέλη. χαμηλό κόστος? Η σχέση κόστους-αποτελεσματικότητας μειώνεται απότομα για ανοίγματα άνω των 36 μέτρων.
2. Χαλύβδινα δικτυώματα: Επίπεδη δομική συμπεριφορά. ασθενής πλευρική ακαμψία. υψηλό αυτο-βάρος για μεγάλα ανοίγματα. απαιτεί σημαντική επιτόπια συγκόλληση.
3. Steel Space Frames: Χωρική δομική συμπεριφορά. προτιμώμενη επιλογή για εξαιρετικά μεγάλα ανοίγματα. υψηλή ακαμψία? ευέλικτη γεωμετρία? υψηλό περιθώριο ασφαλείας.
1. Κοπή και σφυρηλάτηση: Πριόνισμα στρογγυλής χαλύβδινης ράβδου → Θέρμανση μέσης συχνότητας και σφυρηλάτηση σε ακατέργαστα ακατέργαστα τεμάχια σφαιρών από χάλυβα.
2. Μηχανική κατεργασία: Περιστροφή τόρνου της σφαιρικής επιφάνειας → Διάτρηση πολλαπλών γωνιών οπών για μπουλόνια και τρύπημα με τη χρήση μηχανής γεώτρησης ευρετηρίου σύμφωνα με τα σχέδια.
3. Επιθεώρηση και NDT: Επιθεώρηση νήματος. δοκιμή μαγνητικών σωματιδίων (MPT) για την ανίχνευση ρωγμών.
4. Αντιδιαβρωτική: Συνολικός γαλβανισμός εν θερμώ.
Συγκολλημένες μπάλες: Σφράγιση χαλύβδινης πλάκας σε δύο ημισφαίρια → Λοξοτομή → Συναρμολόγηση εσωτερικών ενισχυτικών δακτυλίων → Συγκόλληση με βυθισμένο τόξο για ένωση ημισφαιρίων → NDT → Τρίψιμο → Γαλβανισμός.
1. Κοπή σωλήνων από χάλυβα: Κοπή σταθερού μήκους σωλήνων χωρίς ραφή ή συγκολλημένων σωλήνων χρησιμοποιώντας πριόνια CNC. περιλαμβάνεται το επίδομα για τη συρρίκνωση συγκόλλησης. Επίπεδες όψεις.
2. Κατασκευή κεφαλής κώνου και τελικής πλάκας: Μετατροπή σφυρηλάτησης σε σχήμα.
3. Συναρμολόγηση και συγκόλληση: Προσυναρμολόγηση κεφαλών κώνου/ακραίων πλακών στα άκρα των σωλήνων. τοποθέτηση μέσω εργαλείων. Περιμετρική συγκόλληση CO2 πλήρους διείσδυσης.
4. Συγκόλληση NDT: Δοκιμή υπερήχων (UT) για κρίσιμα μέλη μεγάλου ανοίγματος. επιτόπιοι έλεγχοι για συγκολλήσεις βαθμού II.
5. Ίσιωμα και αφαίρεση σκουριάς: Ίσιωμα μελών. Σφαιροβολή σε βαθμό Sa2.5.
6. Αντιδιαβρωτικό: Συνολικός γαλβανισμός εν θερμώ.
1. Στρογγυλή κοπή χάλυβα → Σβήσιμο και σκλήρυνση → Εξωτερική τόρνευση → Κύλιση νήματος.
2. Δοκιμή σκληρότητας, ανίχνευση ελαττωμάτων και γαλβανισμός εν θερμώ. ταυτόχρονη επεξεργασία και γαλβανισμός ασορτί χιτωνίων και βιδών.
1. Επιλέξτε 1–2 τυποποιημένες μονάδες για δοκιμαστική συναρμολόγηση σε σέγα.
2. Επαληθεύστε την ευθυγράμμιση της οπής μπάλας, το βάθος εισαγωγής του μπουλονιού και το συνολικό μήκος του μέλους.
3. Προσαρμόστε τις διαστάσεις των μη τυποποιημένων εξαρτημάτων για να εξασφαλίσετε ομαλή συναρμολόγηση επί τόπου.
Αριθμός εξαρτημάτων ανά ζώνη και προδιαγραφή. Μέλη συσκευασίας, χαλύβδινες σφαίρες και μπουλόνια χωριστά. σημάδι με αριθμούς αξόνων.
1. Τοπογραφία και διάταξη. ισοπέδωση και τοποθέτηση στηριγμάτων.
2. Εκτέλεση με βάση το σχέδιο κατασκευής: συναρμολόγηση κομμάτι-κομμάτι σε ύψος / ανύψωση μπλοκ / ολοκληρωμένη ανύψωση.
3. Συναρμολογήστε πρώτα τις μπάλες και τα μέλη της κάτω χορδής → εγκαταστήστε μέλη ιστού → συναρμολογήστε την επάνω χορδή. Σφίξτε τα μπουλόνια υψηλής αντοχής Grade 10.9 για να σχεδιάσετε τη ροπή χρησιμοποιώντας ένα δυναμόκλειδο.
4. Επιθεώρηση υποειδών, επικάλυψη αντιδιαβρωτικής επίστρωσης σε συγκολλήσεις και εφαρμογή πυρίμαχης επίστρωσης.
Σημείωση: Διαφορές για διαστημικά πλαίσια συγκολλημένων σφαιρών
Συγκόλληση αρμών με πλήρη διείσδυση επί τόπου. Ανίχνευση ελαττωμάτων για κάθε πέρασμα συγκόλλησης. καμία διαδικασία σύσφιξης μπουλονιών υψηλής αντοχής.
1. Χαλύβδινα σωληνοειδή μέλη Space Frame (Q235B/Q355B, Q355B προτιμάται για μεγάλα ανοίγματα)
Κοινές διάμετροι σωλήνων × πάχη τοιχωμάτων: φ60×3,5, φ76×4, φ89×4, φ114×4, φ140×6, φ159×8, φ180×10, φ219×10
Μήκος τελικού μέλους: 1,0 m–3,5 m (τυπικό μέγεθος πλέγματος: 1,5 m–3,0 m).
Ανοχή ευθύτητας κατασκευής: ≤L/1000; απόκλιση καθετότητας τελικής όψης: ≤0,5mm.
2. Βιδωμένες σφαίρες
Διάμετρος σφαίρας: φ100, φ120, φ140, φ160, φ180, φ200–φ400;
Πάχος τοιχώματος: 12–20 mm; γωνιακή ανοχή για οπές με σπείρωμα στην επιφάνεια της σφαίρας: ±15′.
3. Συνδεδεμένοι συνδετήρες
Βίδες υψηλής αντοχής βαθμού 10.9: M12, M14, M16, M20, M22, M24, M27, M30; αξεσουάρ: μανίκια, κωνικές κεφαλές, τελικές πλάκες, βίδες ασφάλισης.
4. Πλάκες στήριξης
Πάχος πλάκας βάσης: 16–30 mm; Πάχος πλάκας ενισχυτικού: 12–20 mm; ενσωματωμένα μπουλόνια αγκύρωσης: Q355.
|
Βαθμός υλικού |
Ισχύς απόδοσης |
Αντοχή εφελκυσμού |
Θέση Εφαρμογής |
|
Q235B |
≥235MPa |
375 ~ 500 MPa |
Μέλη πλέγματος μικρού ανοίγματος με ελαφρύ φορτίο οροφής |
|
Q355B |
≥355MPa |
470 ~ 630 MPa |
Πλέγμα μεγάλου ανοίγματος άνω των 60 μέτρων, υπόστεγα άνθρακα βαρέως φορτίου και πλέγματα κτιρίων εργοστασίων |
1. Φέροντα χαρακτηριστικά: Όλα τα μέλη της Χάλυβας Κατασκευής Διαστημικού Πλαισίου Μεγάλου Ανοίγματος υπόκεινται σε αξονική τάση ή συμπίεση. δεν υπάρχουν καμπτικά μέλη. Είναι μια εξαιρετικά στατικά απροσδιόριστη δομή. αποτυχία μεμονωμένων μελών δεν πυροδοτεί τη συνολική κατάρρευση.
2. Τυπικά ισχύοντα ανοίγματα
1. Διαστημικά πλαίσια με βιδωτή σφαίρα: 12m–80m.
2. Διαστημικά πλαίσια με συγκολλημένη σφαίρα: 50m–180m (για εξαιρετικά μεγάλα ανοίγματα και βαριά φορτία). 3. Τυπικές τιμές φορτίου οροφής: Νεκρό φορτίο 0,30–0,80 kN/m². ενεργό φορτίο 0,5–1,0 kN/m²; κατασκευές βαρέως τύπου (π.χ. υπόστεγα ξηρού άνθρακα) μπορεί να υπερβαίνουν τα 2,0 kN/m².
4. Θερμική παραμόρφωση: Πρέπει να εγκατασταθούν συρόμενα στηρίγματα για ανοίγματα άνω των 60 m προς μία μόνο κατεύθυνση για την ανακούφιση των τάσεων θερμικής διαστολής/συστολής.
1. Περιμετρικές συγκολλήσεις μεταξύ μελών και κεφαλών κώνου: Συγκολλήσεις βαθμού II. 100% Δοκιμές Υπερήχων (UT) για κρίσιμα μέλη μεγάλου ανοίγματος. 20% τυχαία δειγματοληψία για τυπικά μέλη.
2. Συγκολλήσεις από κάτω για συγκολλημένες σφαίρες: Συγκολλήσεις βαθμού II. 100% ανίχνευση ελαττωμάτων για κρίσιμα έργα.
V. Αντιδιαβρωτικές Παράμετροι
1. Εργοστασιακά έτοιμα προϊόντα: Γαλβανισμός εν θερμώ. πάχος επίστρωσης ψευδαργύρου ≥85 μm (≥120 μm για παράκτιες διαβρωτικές ζώνες).
2. Επιτόπια επισκευή κατεστραμμένων περιοχών: Αμμοβολή σε βαθμό Sa2.5 → εποξειδικό αστάρι πλούσιο σε ψευδάργυρο + ενδιάμεση στρώση + τελική επίστρωση. συνολικό πάχος ξηρού φιλμ ≥120 μm.
Για δημόσια κτίρια και βιομηχανικές εγκαταστάσεις, εφαρμόστε διογκωτικές επιβραδυντικές επικαλύψεις λεπτής μεμβράνης ή εξαιρετικά λεπτής μεμβράνης με βάση την απαιτούμενη βαθμολογία πυρκαγιάς (όρια αντοχής στη φωτιά 0,5 ώρα, 1,0 ώρα, 1,5 ώρα ή 2,0 ώρα). το πάχος της επίστρωσης πρέπει να συμμορφώνεται με τα σχετικά πρότυπα.
1. Απόκλιση άξονα στήριξης ≤±5 mm. Ανύψωση άνω επιφάνειας στήριξης ≤±3 mm. υψομετρική διαφορά μεταξύ παρακείμενων στηρίξεων ≤2 mm.
2. Η ροπή τελικής σύσφιξης του μπουλονιού υψηλής αντοχής πρέπει να τηρεί αυστηρά τις καθορισμένες τιμές. το βάθος εμπλοκής του σπειρώματος πρέπει να συμμορφώνεται με τα σχέδια σχεδιασμού.
Ελαφριές οροφές με φυσικό φως: 12–22 kg/m²
Τυπικές βιομηχανικές εγκαταστάσεις και χώροι διεξαγωγής: 22–35 kg/m²
Υπόστεγα και στέγες ξηρού άνθρακα βαρέως τύπου που υποστηρίζουν βαρύ εξοπλισμό: 35–60 kg/m²
