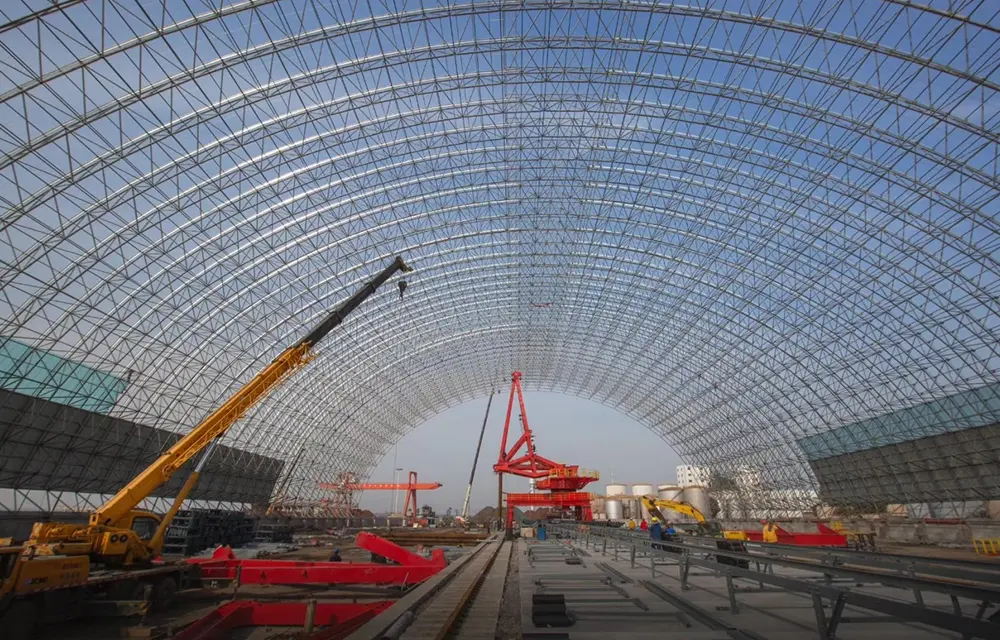

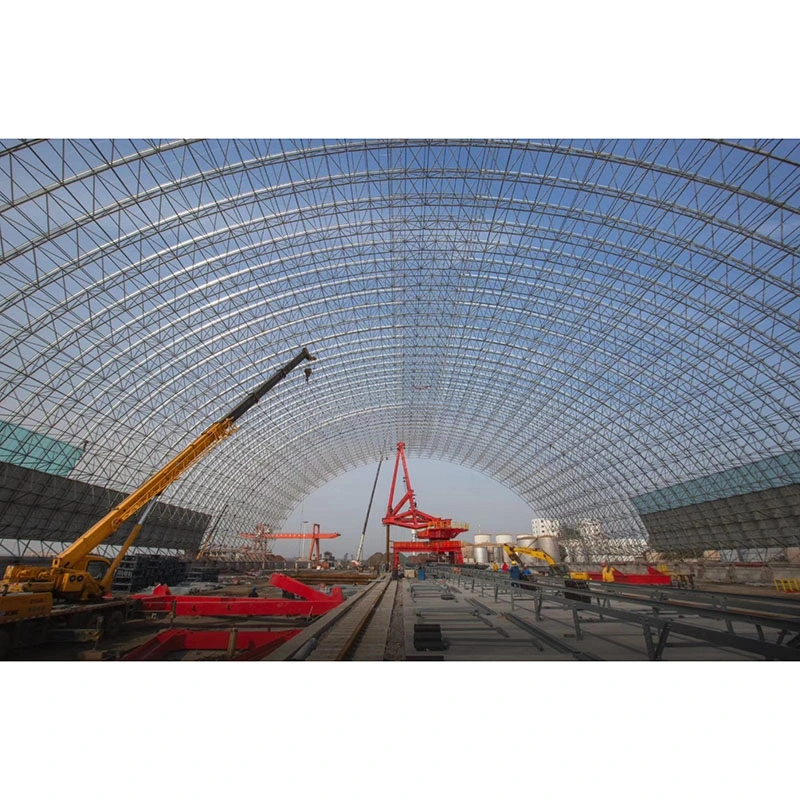

Δομή κελύφους από χάλυβα δικτυωτό πλέγμα μεγάλου ανοίγματος

Σε αντίθεση με τα συμβατικά επίπεδα διαστημικά πλαίσια ή τα άκαμπτα πλαίσια πύλης, το Long Span Steel Lattice Shell Structure χρησιμοποιεί ένα καμπύλο χωρικό φέρον σύστημα πλέγματος. Ενώ οι επίπεδες κατασκευές βασίζονται κυρίως στη δράση κάμψης, αυτό το σύστημα επιτυγχάνει τη φέρουσα ικανότητα μέσω ενός συνδυασμού ώθησης κελύφους-τόξου και αξονικής δράσης των χωρικών μελών.

Αυτό το σύστημα δεν είναι απλώς ένα συγκρότημα μεμονωμένων μελών αλλά μια πλήρης, ολοκληρωμένη λύση που περιλαμβάνει δομικούς κόμβους, ρουλεμάν ολίσθησης, ανθεκτικά στην ώθηση στοιχεία θεμελίωσης, περιβλήματα στέγης και αντικεραυνική/διαβρωτική προστασία. Είναι ειδικά σχεδιασμένο για να αντιμετωπίζει δομικές προκλήσεις που σχετίζονται με στέγες χωρίς κολώνες άνω των 60 μέτρων σε άνοιγμα, σύνθετες καμπύλες γεωμετρίες και τοποθεσίες που υπόκεινται σε βαριά φορτία ανέμου και χιονιού. Εξισορροπώντας την αρχιτεκτονική αισθητική με τη μακροπρόθεσμη λειτουργική ασφάλεια, έχει γίνει μια βασική επιλογή για στέγες βιομηχανικών εγκαταστάσεων και δημόσιων χώρων εξαιρετικά μεγάλου ανοίγματος.

Κριτήρια Επιλογής και Διακρίσεις

1.1 Ορισμός βιομηχανίας

Το Long Span Steel Lattice Shell Structure -συχνά αναφέρεται απλώς ως "κέλυφος πλέγματος χάλυβα" - είναι ένας τύπος καμπύλης, εξαιρετικά στατικά απροσδιόριστης χωρικής δομής πλέγματος. Ουσιαστικά πρόκειται για ένα επίπεδο διαστημικό πλαίσιο που έχει αψιδωθεί για να σχηματίσει μια συνεχή καμπύλη επιφάνεια, που περιλαμβάνει σφαιρικές, ελλειψοειδείς, κυλινδρικές και υπερβολικές παραβολοειδείς γεωμετρίες. Το καθοριστικό χαρακτηριστικό είναι η δημιουργία ώθησης προς τα έξω οριζόντιας καμάρας, που απαιτούν στηρίγματα, δοκούς δακτυλίου ή θεμέλια ανθεκτικά στην ώθηση για την εξουδετέρωση των εσωτερικών δυνάμεων. Αντίθετα, τα επίπεδα πλαίσια φέρουν φορτία κυρίως στην κατακόρυφη κατεύθυνση και δεν δημιουργούν οριζόντια ώθηση στο τόξο. οι θεμελιώδεις μηχανικές αρχές που διέπουν τα δύο συστήματα είναι εντελώς διαφορετικές.

1.2 Οπτικά Χαρακτηριστικά Δομικής Συμπεριφοράς

- Φόρτωση μέλους: Κυρίως αξονική τάση και συμπίεση. Η απουσία τοπικών τάσεων κάμψης εξασφαλίζει ομοιόμορφη κατανομή των τάσεων.

- Μεταφορά φορτίου: Τα κατακόρυφα φορτία στέγης επιλύονται κατά μήκος της εφαπτομενικής κατεύθυνσης της καμπύλης επιφάνειας σε αξονικές δυνάμεις εντός του κελύφους. η διαδρομή φορτίου είναι μικρή, με αποτέλεσμα ελάχιστη απώλεια ενέργειας.

- Λειτουργική καταλληλότητα: Μια εξαιρετικά στατικά απροσδιόριστη περιττή δομή. εντοπισμένη αστοχία μέλους δεν πυροδοτεί παγκόσμια κατάρρευση, προσφέροντας ανώτερη ανθεκτικότητα έναντι ξαφνικών ανέμων, χιονιού και σεισμικών συμβάντων.

1.3 Ταξινόμηση κατά Span και διαμόρφωση 3D κόμβων

- Κέλυφος πλέγματος χάλυβα μονής στρώσης: διάταξη μέλους μονής στρώσης με πολύ χαμηλό αυτο-βάρος. κατάλληλο για θόλους με υαλοπίνακες μικρού έως μεσαίου ανοίγματος (15–60 m) και μικρά περίπτερα τοπίων. ισχύει μόνο σε περιοχές με χαμηλά φορτία ανέμου και χιονιού. χρησιμοποιεί κυρίως κόμβους πλήμνης από χυτό χάλυβα.

- Κέλυφος δικτυωτού πλέγματος διπλής στρώσης: Διαμόρφωση πλέγματος διπλού στρώματος που περιλαμβάνει κορδόνια πάνω και κάτω με συνδετικά μέλη Ιστού. προσφέρει υψηλή ακαμψία. κατάλληλο για τυπικά υπόστεγα άνθρακα μεγάλου ανοίγματος (30–100 m) και κυλινδρικά κελύφη αποθήκευσης. η προτιμώμενη επιλογή για τοποθεσίες στην ενδοχώρα με τυπικές συνθήκες ανέμου και χιονιού.

- Κέλυφος δικτυωτού πλέγματος με συγκολλημένη σφαίρα διπλής στρώσης: Διαθέτει συγκόλληση πλήρους διείσδυσης στους σφαιρικούς κόμβους, παρέχοντας εξαιρετική αντοχή στην παραμόρφωση. κατάλληλο για εξαιρετικά μεγάλα ανοίγματα (60–200 m) και εγκαταστάσεις αποθήκευσης μεγάλου φορτίου σε παράκτιες περιοχές που υπόκεινται σε ισχυρούς ανέμους και βαρύ χιόνι.

Κύρια κριτήρια επιλογής υλικού: Ο χάλυβας Q235B επιλέγεται για ανοίγματα ≤60m και φορτία στέγης ≤0,9 kN/m². Ο χάλυβας Q355B χρησιμοποιείται για ανοίγματα >60 μέτρα, υπόστεγα άνθρακα βαρέως φορτίου και παράκτιες περιοχές.

Ολοκληρωμένα εξαρτήματα συστήματος κατασκευών κελύφους από χάλυβα δικτυωτών μακρών ανοιγμάτων

2.1 Δομικές μονάδες Πρωτεύοντος Πλέγματος

Περιλαμβάνει μέλη κυκλικής κοίλης διατομής προσαρμοσμένης κοπής (CHS) και τρεις τύπους εξειδικευμένων κόμβων. όλα τα μέλη κόβονται σε συγκεκριμένα μήκη με βάση την καμπυλότητα της επιφάνειας αντί να χρησιμοποιούν τυποποιημένα μήκη. Τα βασικά υλικά περιλαμβάνουν χαλύβδινους σωλήνες χωρίς συγκόλληση και συγκολλημένους σωλήνες από χάλυβα υψηλής συχνότητας, με προδιαγραφές που κυμαίνονται από φ60×3,5 έως φ219×10. Διαφοροποιημένα σενάρια εφαρμογών για τύπους κόμβων:

- Βιδωμένες κοίλες σφαίρες: Κυλινδρικά κελύφη χαμηλής καμπυλότητας και συμβατικά δικτυωτά κελύφη διπλής στρώσης. συναρμολογούνται επί τόπου με χρήση μπουλονιών, που απαιτούν μηδενική επιτόπια συγκόλληση.

- Συγκολλημένες κοίλες σφαίρες: Κατασκευές μεγάλου ανοίγματος, βαρέως φορτίου και παχύ κελύφους. διαθέτουν εσωτερικές δακτυλιοειδείς νευρώσεις ακαμψίας για να αντιστέκονται στην τοπική παραμόρφωση σύνθλιψης.

- Κόμβοι πλήμνης από χυτό χάλυβα: Ειδικά για καμπυλωτούς θόλους μονής στρώσης. χρησιμοποιούν συνδέσεις plug-in και προσφέρουν το υψηλότερο επίπεδο τυποποίησης στοιχείων.

Σχετικοί συνδετήρες: Τα συστήματα με βιδωτή σφαίρα χρησιμοποιούν τυπικά μπουλόνια υψηλής αντοχής, κωνικές κεφαλές, πλάκες στεγανοποίησης και μανίκια ποιότητας 10.9. Τα συστήματα συγκολλημένης σφαίρας δεν διαθέτουν τυπικούς συνδετήρες, βασιζόμενοι εξ ολοκλήρου σε συγκολλήσεις πλήρους διείσδυσης με λοξότμητες άκρες.

2.2 Διαφοροποιημένα συστήματα υποστήριξης

Η οριζόντια ώθηση αψίδας ενός δικτυωτού κελύφους είναι 3-5 φορές μεγαλύτερη από αυτή ενός διαστημικού πλαισίου. Η λανθασμένη επιλογή στήριξης μπορεί να οδηγήσει άμεσα σε κατάρρευση της οροφής. Τέσσερις τύποι υποστήριξης και τα σενάρια εφαρμογής τους:

- Σταθερά αρθρωτά στηρίγματα: Βρίσκονται στις γωνίες του κτιρίου. περιορίστε την κατακόρυφη και αμφίδρομη οριζόντια μετατόπιση, αντέξτε πάνω από το 60% της ώθησης της καμάρας του κελύφους και επιτρέψτε τη μικρή περιστροφή για την ανακούφιση από την πίεση.

- Μονοκατευθυντικά συρόμενα στηρίγματα: Σύρετε κατά μήκος της περιφερειακής ή ακτινικής κατεύθυνσης. ειδικά σχεδιασμένο για να απελευθερώνει τη θερμική ώθηση που προκαλείται από εποχιακές διαφορές θερμοκρασίας, αποτρέποντας τις ρωγμές λόγω θερμικής διαστολής και συστολής.

- Εφελκυστικά αρθρωτά στηρίγματα: Χρησιμοποιούνται σε παράκτιες ή ανοιχτές, εκτεθειμένες τοποθεσίες. αντισταθείτε στις αρνητικές δυνάμεις αναρρόφησης ανέμου και αποτρέψτε την ανύψωση ή το σχίσιμο του δικτυωτού κελύφους από τον άνεμο.

- Ελαστικά στηρίγματα: Χρησιμοποιούνται για θέσεις με ανομοιόμορφη καθίζηση θεμελίωσης ή για ακανόνιστα διπλά καμπύλα δικτυωτά κελύφη. προσαρμόζεται στην παραμόρφωση θεμελίωσης για προσαρμογή της κατανομής φορτίου.

Αξεσουάρ στήριξης: πλάκες βάσης πάχους 18–30 mm, πλευρικές ενισχυτικές νευρώσεις 12–20 mm, ενσωματωμένοι κοχλίες αγκύρωσης Q355B και αντιολισθητικά στελέχη.

2.3 Υποστηρικτικά μέτρα για την αντίσταση υποδομής και ώθησης

Τα τυπικά απομονωμένα καλύμματα πασσάλων δεν μπορούν να εξουδετερώσουν την ώθηση προς τα έξω που δημιουργείται από το δικτυωτό κέλυφος. Ως εκ τούτου, απαιτείται στοχευμένη ενίσχυση. Τα θεμέλια χρησιμοποιούν μονωμένα καλύμματα πασσάλων από οπλισμένο σκυρόδεμα C30–C35, θεμέλια λωρίδων ή καλύμματα πασσάλων. Στο εξωτερικό των θεμελίων τοποθετούνται δοκοί εδάφους κατά της ανύψωσης και προβλήτες αντίβαρου από σκυρόδεμα για να περιορίσουν την μετατόπιση προς τα έξω. Η ανοχή επιπεδότητας για τα ενσωματωμένα χαλύβδινα ρουλεμάν έχει ρυθμιστεί στα ≤2 mm για να διασφαλιστεί η ομαλή ολίσθηση των ρουλεμάν.

2.4 Υποστηρικτικά μέτρα για το περίβλημα της οροφής και την πλευρική σταθερότητα

Το σύστημα περιβλήματος οροφής περιλαμβάνει τρεις τύπους: πάνελ όρθιας ραφής αλουμινίου-μαγνήσιου-μαγγανίου για καμπύλα κελύφη βαρελιών, σκληρυμένο μονωτικό γυαλί για θόλους φωτισμού ημέρας και φύλλα χάλυβα με έγχρωμη επίστρωση προφίλ για κλειστά υπόστεγα άνθρακα. Τα δευτερεύοντα δομικά μέλη αποτελούνται εξ ολοκλήρου από γαλβανισμένες εν θερμώ τεγίδες διατομής C και Z, συμπληρωμένες με ράβδους οροφής και αντηρίδες μαρκίζας. Η πλευρική σταθερότητα εξασφαλίζεται από μια εξωτερική δοκό δακτυλίου από οπλισμένο σκυρόδεμα που περιέχει τη συνολική ώθηση της καμάρας, μαζί με πρόσθετο χαλύβδινο στηρίγμα στα άκρα των αετωμάτων και μεταξύ των υποστυλωμάτων για την αποφυγή πλευρικής μετατόπισης στα άκρα.

2.5 Ενσωματωμένα συστήματα αντιδιαβρωτικής, πυρίμαχης και αντικεραυνικής προστασίας

- Αντιδιαβρωτική: Πάχος επίστρωσης γαλβανισμένης εν θερμώ ≥85μm για τυπικές τοποθεσίες στην ενδοχώρα και ≥120μm για παράκτιες τοποθεσίες που εκτίθενται σε ψεκασμό αλατιού. Η επιτόπια επισκευή του κατεστραμμένου γαλβανισμού περιλαμβάνει λειαντική αμμοβολή Sa2.5 που ακολουθείται από σύστημα επίστρωσης τριών στρώσεων πλούσιο σε ψευδάργυρο.

- Αντοχή στη φωτιά: Οι δημόσιοι χώροι είναι επικαλυμμένοι με διογκωμένες πυρίμαχες επικαλύψεις λεπτής μεμβράνης (βαθμολογημένα για πυραντίσταση 0,5h–2,0h). Τα κλειστά βιομηχανικά υπόστεγα άνθρακα δεν απαιτούν τυπικές πυρίμαχες επικαλύψεις.

- Αντικεραυνική προστασία: Τα μέλη κορυφαίας χορδής χρησιμεύουν ως φυσικό πλέγμα αλεξικέραυνου, συνδεδεμένο με τις κύριες ράβδους ενίσχυσης του θεμελίου μέσω μπουλονιών αγκύρωσης ρουλεμάν για να σχηματίσουν ένα πλήρες κύκλωμα γείωσης. δεν απαιτούνται πρόσθετες ταινίες αντικεραυνικής προστασίας.

Λύσεις έτοιμες προς εφαρμογή

1. Διπλό δικτυωτό κέλυφος με βιδωτή σφαίρα:

Μέλη χαλύβδινων σωλήνων + βιδωτές σφαίρες + συρόμενα αρθρωτά στηρίγματα μονής κατεύθυνσης + θεμέλια ανθεκτικά στην ώθηση λωρίδων + επένδυση από χάλυβα με έγχρωμη επίστρωση. ιδανικό για κλειστά υπόστεγα ξηρού άνθρακα και σιλό αδρανών υλικών. το χαμηλότερο κόστος και τη συντομότερη περίοδο κατασκευής.

2. Σφαιρικό δικτυωτό κέλυφος διπλής στρώσης συγκολλημένης σφαίρας:

Συγκολλημένοι σωλήνες με παχύ τοίχωμα + σκληρυμένες συγκολλημένες κοίλες σφαίρες + σταθερά στηρίγματα ανθεκτικά στην τάση + θεμέλια πώματος πασσάλων + στέγες από αλουμίνιο-μαγνήσιο-μαγγάνιο. κατάλληλο για θόλους μεγάλου ανοίγματος σε στάδια και τερματικούς σταθμούς αεροδρομίων. προσφέρει τον υψηλότερο πλεονασμό έναντι των φορτίων ανέμου και χιονιού.

3. Ατσάλινο δικτυωτό κέλυφος πλήμνης μονής στρώσης:

Τυποποιημένοι καμπύλοι κυκλικοί σωλήνες + κόμβοι πλήμνης από χυτό χάλυβα + ελαφριά αρθρωτά στηρίγματα + γυάλινη οροφή φεγγίτη. κατάλληλο για αίθρια τοπίου και μικρούς εκθεσιακούς χώρους. προσφέρει ανώτερη αισθητική εμφάνιση.

Βασικά πρακτικά πλεονεκτήματα

1. Δομική αποτελεσματικότητα και σχέση κόστους-αποτελεσματικότητας:

Για ένα άνοιγμα 100 μέτρων, η κατανάλωση χάλυβα είναι 18%–25% χαμηλότερη από αυτή των επίπεδων πλαισίων διπλής στρώσης. το εφέ αψίδας του κελύφους κατανέμει φυσικά τα φορτία, εξαλείφοντας την ανάγκη για μελλοντική δομική ενίσχυση.

2. Ευέλικτη καμπύλη γεωμετρία:

Ικανότητα να σχηματίζει σφαιρικά ή σύνθετα σχήματα διπλής καμπύλης στέγης. υπερβαίνει το όριο οικονομικής έκτασης των 36 μέτρων των άκαμπτων πλαισίων πύλης και πληροί τις απαιτήσεις έγκρισης για μοναδικές αρχιτεκτονικές μορφές.

3. Φυσική αποστράγγιση και μειωμένος κίνδυνος διαρροής:

Η καμπύλη γεωμετρία παρέχει εγγενή κλίση για αποστράγγιση, εξαλείφοντας την ανάγκη για πρόσθετα στρώματα πλήρωσης για τη δημιουργία κλίσης και μειώνοντας τους κινδύνους συντήρησης που σχετίζονται με διαρροές στέγης και λιμνάζουσα νερό.

4. Υψηλή σταθερότητα κάτω από ακραίες συνθήκες:

Ως μια εξαιρετικά στατικά απροσδιόριστη κατασκευή, υπερέχει όλων των επίπεδων χαλύβδινων κατασκευών σε αντίσταση σε ανέμους κλίμακας μποφόρ 12, χιονοθύελλες και περιφερειακή σεισμική δραστηριότητα.

5. Η αρθρωτή κατασκευή μειώνει τους κινδύνους σε μεγάλο υψόμετρο:

Υποστηρίζει ενσωματωμένη διάταξη εδάφους ακολουθούμενη από υδραυλική ανύψωση. μειώνει την εργασία σε μεγάλο υψόμετρο κατά 70%, μειώνοντας έτσι το ποσοστό των επιτόπιων ατυχημάτων ασφάλειας.

6. Χαμηλό κόστος O&M κύκλου ζωής:

Τα ομοιόμορφα κυκλικά κοίλα τμήματα διευκολύνουν την αφαίρεση και την επιθεώρηση σκουριάς. Η κυρτή οροφή επιτρέπει στο νερό της βροχής και τη σκόνη να γλιστρούν φυσικά, μειώνοντας τη συχνότητα καθαρισμού στο μισό.

Συγκριτική Ανάλυση με Ανταγωνιστικά Προϊόντα

5.1 Διαρθρωτικές διαφορές συμπεριφοράς

Τα άκαμπτα πλαίσια πύλης έχουν μόνο επίπεδη, μονής κατεύθυνσης κάμψη. Το κόστος αυξάνεται όταν τα ανοίγματα υπερβαίνουν τα 36 μέτρα και δεν μπορούν να σχηματίσουν καμπύλα σχήματα. Τα επίπεδα πλαίσια βασίζονται αποκλειστικά στη χωρική τάση και συμπίεση χωρίς οριζόντια ώθηση τόξου. Η προσαρμογή τους σε καμπύλες επιφάνειες απαιτεί πολλά μη τυποποιημένα εξαρτήματα, αυξάνοντας το κόστος πάνω από 40%. Τα Long Span Steel Lattice Shell Structures χρησιμοποιούν αμφίδρομη δράση χωρικής αψίδας, καθιστώντας τα φυσικά κατάλληλα για καμπύλες επιφάνειες και προσφέροντας σημαντικά πλεονεκτήματα κόστους για εξαιρετικά μεγάλα ανοίγματα.

5.2 Διαφορές κατασκευής και περιβλήματος

Τα διαστημικά πλαίσια απαιτούν γενικά συναρμολόγηση κομμάτι-κομμάτι σε ύψος, περιορίζοντας την ευελιξία του χώρου. Τα κελύφη από χαλύβδινο πλέγμα επιτρέπουν την επιλογή τεσσάρων μεθόδων κατασκευής, συμπεριλαμβανομένων τεχνικών περιστροφικής ολίσθησης κατάλληλων για περιορισμένους χώρους. Όσον αφορά το περίβλημα, η καμπυλότητα του κελύφους του πλέγματος χάλυβα ευθυγραμμίζεται τέλεια με τα πάνελ αλουμινίου-μαγνήσιου-μαγγανίου και το κυρτό γυαλί, εξαλείφοντας τη στρεπτική πίεση στα πάνελ οροφής και μειώνοντας τον κίνδυνο μελλοντικών ρωγμών.

5.3 Διαφορές αντιδιαβρωτικής επεξεργασίας

Τα δομικά μέλη αποτελούνται εξ ολοκλήρου από κυκλικούς σωλήνες χωρίς ραφή, εξαλείφοντας τις «νεκρές ζώνες» που παγιδεύουν τη βρωμιά που βρίσκονται με χάλυβα γωνίας ή καναλιού. Αυτό εξασφαλίζει πλήρη κάλυψη κατά τη διάρκεια εφαρμογών γαλβανισμού και επίστρωσης εν θερμώ, επεκτείνοντας την αντιδιαβρωτική διάρκεια ζωής σε παράκτια περιβάλλοντα κατά 8–12 χρόνια σε σύγκριση με τα επίπεδα διαστημικά πλαίσια. Τυποποιημένη ροή εργασιών επεξεργασίας ανά κατηγορία

6.1 Ροή εργασιών κύριας επεξεργασίας για διαστημικά πλαίσια διπλής στρώσης με βίδες με μπάλες

1. Επεξεργασία ακριβείας με μπουλόνια: Στρογγυλό ατσάλι σφυρηλάτηση → Φινίρισμα τόρνου σφαιρικής επιφάνειας → Διάτρηση πολλαπλών σταθμών και τρύπημα σε συγκεκριμένες γωνίες/καμπυλότητες → Έλεγχος μαγνητικών σωματιδίων (MPI) για εσωτερικές ρωγμές → Γαλβανισμός εν θερμώ.

2. Κατεργασία ακριβείας μέλους: Κοπή CNC χαλύβδινων σωλήνων κατά μήκος → Μηχανική κατεργασία κωνικών κεφαλών → Περιμετρική συγκόλληση CO2 πλήρους διείσδυσης και στα δύο άκρα → Δοκιμή υπερήχων (UT, Grade II) στο 20% των κρίσιμων μελών → Αμμοβολή (Sa 2.5) για αφαίρεση σκουριάς Hot.

3. Επεξεργασία αξεσουάρ: Σβήσιμο, σκλήρυνση και επιθεώρηση των μπουλονιών Βαθμού 10.9. ταυτόχρονο γαλβανισμό των χιτωνίων και των βιδών στερέωσης για την εξασφάλιση ανοχών προσαρμογής σπειρώματος.

4. Εργοστασιακή προσυναρμολόγηση: Τοποθέτηση καμπύλης διάταξης σε κλίμακα 1:1 → Δοκιμαστική συναρμολόγηση μονάδων σε σχήμα ανεμιστήρα → Επαλήθευση σφαιρικής ανύψωσης και βάθους εισαγωγής μπουλονιών → Ρύθμιση μη τυπικών μελών.

5. Ζωνική συσκευασία: Κατηγοριοποιημένη συσκευασία με βάση την περιφερειακή και ακτινική αρίθμηση → Σήμανση της σειράς συναρμολόγησης επιτόπου.

6. Τοποθέτηση επί τόπου: Οριζόντια στήριξη → Συναρμολόγηση πλέγματος κάτω χορδής → Εγκατάσταση μελών ιστού και κλείσιμο άνω χορδής → Τελικό σφίξιμο μπουλονιών υψηλής αντοχής → Γαλβανιστική επικάλυψη και πυρίμαχη επίστρωση.

6.2 Εξειδικευμένη ροή εργασίας για διπλά στρώματα συγκολλημένα σφαιρικά πλαίσια

Σφράγιση ημισφαιρίων χαλύβδινων πλακών → Λοξοτομή → Συναρμολόγηση εσωτερικών δακτυλιοειδών ενισχυτικών νευρώσεων → Συγκόλληση με υποβρύχιο τόξο (SAW) για κλείσιμο με σφαίρα → Έλεγχος συγκόλλησης 100% UT (Grade II) → Τρίψιμο και γαλβανισμός σφαιρών. επί τόπου συγκόλληση με λοξότμηση πλήρους διείσδυσης μελών σε σφαίρες, με επιθεώρηση και αποδοχή κάθε συγκόλλησης.

6.3 Εξειδικευμένη ροή εργασιών για διαστημικά πλαίσια κόμβου-κόμβου ενός επιπέδου

Χύτευση ακριβείας κόμβων από χυτό χάλυβα → Μηχανική κατεργασία σχισμών σύνδεσης πολλαπλών κατευθύνσεων → Φρέζα κυρτών άκρων σωλήνων → δοκιμαστική μονάδα εργοστασιακής μονάδας → Συνολικός γαλβανισμός. συναρμολόγηση επί τόπου μέσω εισαγωγής και ασφάλισης μπουλονιών—δεν απαιτείται θερμή εργασία ή συγκόλληση επί τόπου.

6.4 Τυποποιημένη ροή εργασίας επεξεργασίας για υποστήριξη

Κοπή CNC πλακών βάσης και ενισχυτικών πλακών → Λόξιμο, συναρμολόγηση και συγκόλληση → Φρέζα ακριβείας συρόμενων επιφανειών → Έλεγχος συγκόλλησης → Γαλβανισμός μπουλονιών αγκύρωσης και πλήρης συσκευασία σετ.

Ολοκληρωμένες Αγγλικές Παράμετροι Απόδοσης

7.1 Γεωμετρικές Παράμετροι Μελών και Αρθρώσεων

Κοινές προδιαγραφές χαλύβδινων σωλήνων: φ60×3,5, φ76×4, φ89×4, φ114×4, φ140×6, φ159×8, φ180×10, φ219×10

Συμβατική απόσταση πλέγματος: 1,5 m ~ 3,5 m για σφαιρικά και κυλινδρικά δικτυωτά κελύφη

Ανοχή κατεργασίας μέλους: Απόκλιση ολικού μήκους ±1,0 mm, γραμμικότητα ≤ L/1000

Βιδωμένος σφαιρικός κόμβος: Διάμετρος φ120~φ400mm, πάχος τοιχώματος 12~20mm, ανοχή γωνίας οπής βίδας ±15′

Συγκολλημένος κοίλος σφαιρικός κόμβος: Διάμετρος φ200~φ500mm, πάχος τοιχώματος 14~22mm με εσωτερικό δακτύλιο ακαμψίας

Πλάκα βάσης στήριξης: πάχος 18~30mm, πλάκα ενίσχυσης 12~20mm, υλικό μπουλονιών αγκύρωσης Q355B

7.2 Πίνακας Μηχανικών Ιδιοτήτων Υλικού

7.3 Παράμετροι ανοίγματος και φέροντος φορτίου

Οικονομικό άνοιγμα κελύφους δικτυωτού πλέγματος μονής στρώσης: 15m~60m

Οικονομικό άνοιγμα κελύφους διπλής στρώσης βιδωμένου σφαιρικού πλέγματος: 30m~100m

Μέγιστο άνοιγμα κελύφους διπλής στρώσης συγκολλημένου σφαιρικού πλέγματος: 60m~200m

Δείκτης φορτίου οροφής: Νεκρό φορτίο 0,35~0,90kN/㎡, ενεργό φορτίο 0,5~1,2kN/㎡; κλειστό υπόστεγο άνθρακα ζωντανό φορτίο έως 2,5 kN/㎡

Έλεγχος παραμόρφωσης θερμοκρασίας: Τα εξαιρετικά μακρά κυλινδρικά κελύφη πρέπει να υιοθετούν μονόδρομα ολισθαίνοντα στηρίγματα για να απελευθερώνουν την ώθηση του τόξου θερμοκρασίας

7.4 Πρότυπα επιθεώρησης συγκόλλησης

Περιμετρική συγκόλληση με βιδωτή σφαιρική σωλήνα: Συγκόλληση βαθμού 2, επιθεώρηση υπερήχων 20% UT για βασικά μέλη, 100% επιθεώρηση για εθνικά βασικά έργα

Συγκολλημένη σφαιρική συγκόλληση άκρου: Συγκόλληση βαθμού πλήρους διείσδυσης 2, επιθεώρηση 100% UT για κελύφη πλέγματος βαρέως φορτίου

7.5 Αντιδιαβρωτικό & Πυρίμαχο Τεχνικό Ευρετήριο

Εργοστασιακός γαλβανισμός εν θερμώ: ≥85μm για εσωτερικές περιοχές, ≥120μm για παράκτιες περιοχές ομίχλης με αλάτι

Πρότυπο επιτόπιας επισκευής: αμμοβολή Sa2,5, συνολικό πάχος ξηρού φιλμ ≥120μm για σύστημα βαφής τριών στρώσεων

Διάρκεια πυραντίστασης: 0,5h/1,0h/1,5h/2,0h για πυρίμαχη επίστρωση λεπτής στρώσης δημόσιου κτιρίου

7.6 Έλεγχος ακριβείας εγκατάστασης επί τόπου

Απόκλιση δοκού δακτυλίου και άξονα στήριξης ≤±5mm, απόκλιση ανύψωσης στήριξης ≤±3mm

Απόκλιση ύψους παρακείμενων στηρίξεων ≤2mm, συνολική απόκλιση ανύψωσης κελύφους ≤1/1000 του ύψους σχεδιασμού

7.7 Αναφορά κατανάλωσης χάλυβα έργου (Περιοχή προβολής)

Θόλος ημέρας φωτισμού μονής στρώσης: 10~20kg/㎡

Συμβατικό κυλινδρικό κέλυφος διπλής στρώσης: 20~33kg/㎡

Κέλυφος δικτυωτών αποσταγμάτων άνθρακα διπλής στρώσης: 33~55kg/㎡

Μέθοδοι επιτόπιας εγκατάστασης που ταιριάζουν με τις συνθήκες του έργου

Τα σχήματα εγκατάστασης για κατασκευές κελύφους από χαλύβδινο δικτυωτό πλέγμα μεγάλου εύρους επιλέγονται με βάση τις συνθήκες της τοποθεσίας για την αντιμετώπιση προκλήσεων όπως ο περιορισμένος χώρος και οι περιορισμοί πρόσβασης γερανού:

1. Συγκρότημα χύδην σε μεγάλο υψόμετρο: Κατάλληλο για διάσπαρτες τοποθεσίες μικρής έκτασης, δεν απαιτείται μεγάλος εξοπλισμός ανύψωσης

2. Συναρμολόγηση μπλοκ: Διαχωρίστε το κέλυφος σε μπλοκ σχήματος βεντάλιας, συναρμολογήστε στο έδαφος και ανασηκώστε ξεχωριστά

3. Συνολική υδραυλική ανύψωση: Προτιμάται για εσωτερικούς χώρους μεγάλων διαστάσεων, ελαχιστοποιεί τους κινδύνους λειτουργίας σε μεγάλο υψόμετρο

4. Περιστροφική συρόμενη εγκατάσταση: Κατάλληλη για στενές παράκτιες τοποθεσίες με περιορισμένη ακτίνα περιστροφής γερανού

FAQ

Ε1 Πώς μπορώ να επιλέξω γρήγορα ανάμεσα σε δομές κελύφους από χάλυβα πλέγματος μονής στρώσης και διπλής στρώσης;

Για ανοίγματα ≤60m σε μη παράκτιες περιοχές χωρίς συσσώρευση χιονιού και υψηλές απαιτήσεις φυσικού φωτισμού, προτιμάται ένα κέλυφος πλέγματος πλήμνης-κόμβου μονής στρώσης (30% χαμηλότερο κόστος). Για ανοίγματα >60 μέτρα ή σε σενάρια παράκτιας, πυκνής χιονόπτωσης ή μεγάλου φορτίου (αποθήκευση υλικού), είναι υποχρεωτικό ένα κέλυφος πλέγματος διπλής στρώσης για την αποφυγή τοπικής αστάθειας λυγισμού που σχετίζεται με δομές μονής στρώσης.

Ε2 Μπορούν να παραληφθούν συρόμενα στηρίγματα για κελύφη πλέγματος;

Όχι. Για κελύφη βαρελιού άνω των 45 m σε μήκος ή θόλους άνω των 50 m σε διάμετρο, η θερμική παραμόρφωση δημιουργεί εσωτερικές δυνάμεις ώσης που υπερβαίνουν κατά πολύ τη φέρουσα ικανότητα του χάλυβα. Η παράλειψη συρόμενων στηρίξεων θα προκαλούσε άμεσα κάμψη ή θραύση του μέλους.

Ε3 Μπορεί να πραγματοποιηθεί δευτερεύουσα κοπή ή διάτρηση επί τόπου μετά από γαλβανισμό εν θερμώ;

Απαγορεύεται η δευτερεύουσα κοπή ή διάτρηση. Όλες οι θέσεις των οπών και τα μήκη των μελών είναι προκατασκευασμένα στο εργοστάσιο, με τη συναρμολόγηση μόνο με βίδες να πραγματοποιείται επί τόπου. Η κοπή καταστρέφει τη γαλβανισμένη επίστρωση - η οποία δεν μπορεί να επισκευαστεί πλήρως - μειώνοντας σημαντικά τη διάρκεια ζωής της κατασκευής που είναι ανθεκτική στη διάβρωση.

Ε4 Ποια είναι η διαφορά στο μακροπρόθεσμο κόστος O&M μεταξύ των κελυφών από χαλύβδινο πλέγμα και των διαστημικών πλαισίων;

Για το ίδιο άνοιγμα, η καμπύλη επιφάνεια ενός δικτυωτού κελύφους προσφέρει ανώτερες δυνατότητες αυτοκαθαρισμού, μειώνοντας το ετήσιο κόστος καθαρισμού στέγης κατά 45%. Επιπλέον, τα μέλη αξονικού φορτίου δεν υποφέρουν από κάμψη που προκαλείται από κόπωση, εξαλείφοντας την ανάγκη για δομική ενίσχυση εντός 30 ετών. Έτσι, η απόδοση O&M είναι πολύ ανώτερη από αυτή των επίπεδων πλαισίων.
