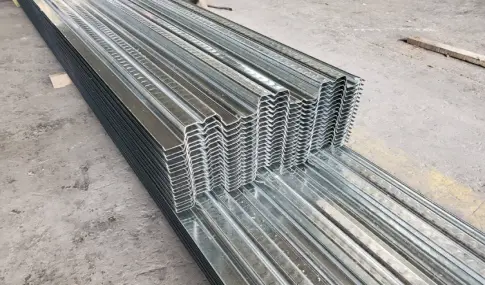

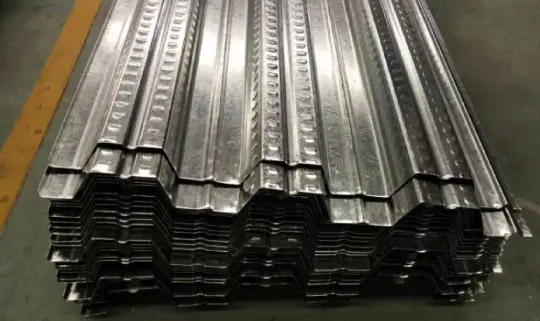

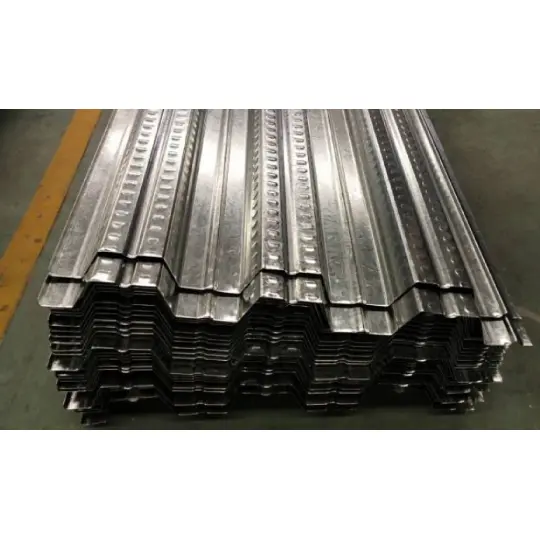

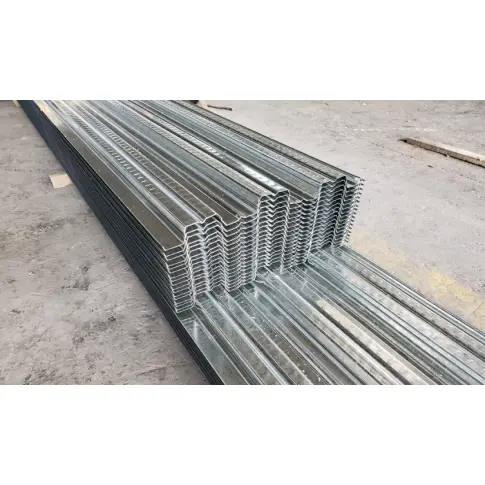

Ανοιχτοί πίνακες καταστρώματος από χάλυβα για δάπεδα

Η HAISHENG κατασκευάζει αυτά τα Ανοιχτά Πάνελ Καταστρώματος από Χάλυβα για Δάπεδα χρησιμοποιώντας 12 πλήρως αυτοματοποιημένες γραμμές διαμόρφωσης ψυχρής ρολού. Κατασκευασμένα από γαλβανισμένη εν θερμώ λωρίδα χάλυβα, τα πάνελ εξυπηρετούν τη διπλή λειτουργία του μόνιμου ξυλότυπου και του οπλισμού εφελκυσμού για πλάκες δαπέδου. Παρέχουμε μια ολοκληρωμένη προμήθεια έξι κατηγοριών κατασκευαστικών αξεσουάρ, επιλύοντας αποτελεσματικά τέσσερα κοινά σημεία πόνου: κατακερματισμένη προμήθεια, αναντιστοιχίες προδιαγραφών, επιτόπια διαρροή σκυροδέματος και ελαττωματική συγκόλληση καρφιών. Χαιρετίζουμε τις ερωτήσεις και τις παραγγελίες σας.

Συμμόρφωση προϊόντων και ιχνηλασιμότητα

1. Εθνικά πρότυπα για την παραγωγή πάνελ:

GB/T12755 (Ανοχές κατασκευής για φύλλα χάλυβα με προφίλ). GB/T13912 (Δοκιμή για μεταλλικές επικαλύψεις ψευδαργύρου)

2. Εθνικά πρότυπα για την επιτόπια αποδοχή κατασκευής:

GB50018 (Κώδικας σχεδιασμού μεταλλικών κατασκευών). GB50205 (Κώδικας αποδοχής ποιότητας κατασκευής μεταλλικών κατασκευών)

3. Εθνικά πρότυπα για γαλβανισμένο βασικό υλικό:

GB/T2518 (Φύλλο και λωρίδα χάλυβα με συνεχή εμβάπτιση εν θερμώ με ψευδάργυρο και κράμα ψευδαργύρου)

Κριτήρια Επιλογής

1 Επιλογή Βασικού Βαθμού Υλικού (Βάσει Απαιτήσεων)

Επιλογή πάχους πάνελ: Τυπική πολιτική χρήση (0,8–1,0 mm). Γενικά βαρέως τύπου (1,2 mm); Εξαιρετικά βαρέως τύπου (1,5 χλστ.). Τα πάχη άνω του 1,5 mm δεν αποθηκεύονται και απαιτούν προσαρμοσμένη παραγγελία (χρόνος παράδοσης 12 εργάσιμων ημερών).

2 Διαμόρφωση γαλβανισμένης επίστρωσης (Ζώνη για προστασία από τη διάβρωση)

1. Εσωτερικές ξηρές περιοχές: Γαλβανισμός διπλής όψης (80–120 g/m²). 20 χρόνια διάρκεια ζωής σχεδιασμού.

2. Παράκτιες περιοχές/περιοχές ψεκασμού με αλάτι: Υποχρεωτικός γαλβανισμός εν θερμώ διπλής όψης (275 g/m²). αποτρέπει τη λευκή σκουριά στην επιφάνεια του πάνελ για 3 χρόνια.

3. Χημικές περιοχές οξέων/αλκαλίων: Γαλβανισμός βαρέως τύπου (450–600 g/m²). απαιτεί δευτερεύουσα προστασία με πυράντοχες και αντιδιαβρωτικές τελικές επιστρώσεις.

3 Απαιτήσεις πάχους επικάλυψης σκυροδέματος

Η ομοιόμορφη έκχυση 100 mm απαγορεύεται αυστηρά. Το πάχος πρέπει να καθορίζεται από το προφίλ του πάνελ: Επικάλυψη σειράς YX51 ≥101 mm. Σειρά YX76/75 ≥126 χλστ. Το ανεπαρκές πάχος οδηγεί άμεσα σε ρωγμές της πλάκας και υπερβολική παραμόρφωση.

4 Σενάρια Εφαρμογών για Τέσσερα Προφίλ Πάνελ Mainstream

Ολοκληρωμένη παράδοση μίας στάσης

Σε αντίθεση με τους προμηθευτές που προσφέρουν μόνο Πάνελ Ανοιχτής Χάλυβας Καταστρώματος για Δάπεδα, η HAISHENG παρέχει ένα πλήρες πακέτο—πάνελ συν όλα τα αξεσουάρ—από ένα μόνο εργοστάσιο. Αυτό διασφαλίζει την αντιστοίχιση διαστάσεων μηδενικού σφάλματος και εξαλείφει ζητήματα όπως η διαρροή σκυροδέματος που προκαλείται από ασυμβατότητα μεταξύ αξεσουάρ που προέρχονται από την αγορά και προφίλ πάνελ.

1 Κύρια Προδιαγραφές Καταστρώματος

- Τυπικά μήκη αποθέματος: 6/9/12μ. Τα προσαρμοσμένα μήκη που υπερβαίνουν τα 15 μέτρα απαιτούν τμηματική μεταφορά.

- Υποχρεωτικές απαιτήσεις περιστροφής: Τα άκρα του καταστρώματος πρέπει να εκτείνονται ≥50 mm στην επάνω φλάντζα της χαλύβδινης δοκού. Η μη εξουσιοδοτημένη επιτόπια μείωση του μήκους του γύρου απαγορεύεται και υπόκειται σε υποχρεωτική επιθεώρηση.

- Ταξινόμηση προφίλ: Μεσαίο νεύρο (51 mm) για πολιτική χρήση. υψηλής νεύρωσης (75/76 mm) για βιομηχανική χρήση βαρέως τύπου. μην ανακατεύετε τύπους.

2 Σύστημα αγκυρώσεως διάτμησης

- Υλικό μπουλονιών: Εξειδικευμένος δομικός χάλυβας ML15 (αποτρέπει τη θραύση λόγω κόπωσης που συνηθίζεται στα συνηθισμένα καρφιά από ανθρακούχο χάλυβα).

- Αντιστοίχιση προδιαγραφών: Ζεύγη YX51 με καρφιά φ16×80. ΥΧ76 ζεύγη με φ19×90 καρφιά? Η ανάμειξη μεταξύ μοντέλων απαγορεύεται αυστηρά.

- Κατασκευαστικά αξεσουάρ: Τα πλήρη πακέτα ενοικίασης περιλαμβάνουν κεραμικά λάστιχα και μηχανές συγκόλλησης με καρφιά inverter. υποχρεωτική απόσταση μπουλονιών ≤600mm.

3 Στεγανοποίηση άκρων & Πρόληψη διαρροής ενέματος

- Τελικά κλεισίματα: Ειδικά μοντέλα για προφίλ 51/76. κατασκευασμένο από γαλβανισμένο χάλυβα που ταιριάζει με το κατάστρωμα. Απαγορεύεται η επιτόπια κατασκευή με χρήση λαμαρίνας (λόγω κινδύνων σκουριάς/απόσπασης).

- Αναβοσβήνει σε σχήμα L: Για στεγανοποίηση πλακών προβόλου, ανοιγμάτων ανελκυστήρα και φρεατίων εξαερισμού.

- Σφράγιση διάκενου: Βουτυλικό σφραγιστικό. κατάλληλο για κενά 0–5 mm μεταξύ των πάνελ. ανθεκτικό στην αλκαλικότητα του σκυροδέματος.

4 Εξαρτήματα Στερέωσης & Ενίσχυσης Καταστρώματος

- Πρωτογενής στερέωση: Συγκόλληση με σημείο πλήρους διείσδυσης στα άκρα. διαμέσου του καταστρώματος σημειακή συγκόλληση για καρφιά. εμπλεκόμενες πλευρικές ραφές σε συνδυασμό με διακοπτόμενη συγκόλληση σημείου σε διαστήματα 500 mm.

- Τοπική ενίσχυση: φ4,8 γαλβανιζέ αυτοδιάτρητες βίδες. χρησιμοποιείται μόνο για την ενίσχυση ανοιγμάτων, γωνιών ή σημείων εκτροπής. όχι για πρωτογενή δομική στερέωση.

5 Τυποποιημένο σχέδιο οπλισμού για χυτευμένο σκυρόδεμα

- Κύρια ενίσχυση κατά των ρωγμών κορυφαίας στρώσης: Φ10–Φ12 @ 200–250 mm; συνεχής διάταξη κατά μήκος του ανοίγματος για την αποφυγή επιφανειακών ρωγμών συρρίκνωσης.

- Ενίσχυση εγκάρσιας κατανομής: Φ8 @ 250mm; διατάσσεται κάθετα στον κύριο οπλισμό για να διασκορπίζει συγκεντρωμένα φορτία. Ειδική ενίσχυση: Ακτινική ενίσχυση που προστίθεται στα ανοίγματα. φ6 χαλύβδινο πλέγμα που τοποθετείται σε δάπεδα βαρέως φορτίου για την ελαχιστοποίηση της μελλοντικής καθίζησης των πλακών.

6. Προδιαγραφές για Ειδικό Προσωρινό Στήριγμα για Καταστρώματα ανοιχτών πλευρών

- Κατώφλι σκανδάλης στήριξης: Το στήριγμα είναι υποχρεωτικό για καθαρά ανοίγματα >2,5 μέτρα. δεν επιτρέπονται εξαιρέσεις.

- Τύποι στήριξης: Ατσάλινο πλαίσιο με πύλη (για γρήγορη εγκατάσταση). σκαλωσιά σωλήνων από χάλυβα πλήρους κόλπου (για πολύ μεγάλα ανοίγματα).

- Κριτήρια αφαίρεσης: Η αφαίρεση επιτρέπεται μόνο αφού τα δείγματα δοκιμής σκυροδέματος που σκληρύνθηκαν στο πεδίο φτάσουν το 75% της αντοχής σχεδιασμού και η μετρούμενη παραμόρφωση είναι ≤L/250.

Διακατηγορική Συγκριτική Ανάλυση

I. Βασικά διαφοροποιημένα πλεονεκτήματα

1. Χαμηλότερο κόστος προμήθειας πρώτων υλών: Για το ίδιο πάχος πλάκας και ύψος νεύρωσης, τα πάνελ ανοιχτού χαλύβδινου καταστρώματος για δάπεδα απαιτούν 12%–18% λιγότερο υλικό (ξεδιπλωμένο πλάτος) και προσφέρουν μεγαλύτερη κάλυψη ανά τόνο, μειώνοντας τον προϋπολογισμό του κύριου υλικού για δάπεδα μεγάλης επιφάνειας κατά 7%–11%.

2. Μηδενικό κόστος επιτόπου ανοίγματα: Τα ανοιχτά κανάλια νευρώσεων εξαλείφουν την ανάγκη για εξειδικευμένα εργαλεία κοπής οπών. Τα ανοίγματα βοηθημάτων και εξοπλισμού μπορούν να κοπούν μέσω κοπής αερίου. Προσαρμόζονται καλά σε ακανόνιστες ή καμπύλες κατόψεις, με ποσοστά αποκοπής χρήσης που φτάνουν έως και 92%.

3. High Stud Welding Pass Rate: Οι ανεμπόδιστες νευρώσεις επιτρέπουν την κατακόρυφη τοποθέτηση του πιστολιού συγκόλλησης, επιτυγχάνοντας ποσοστό διέλευσης 99% (σε σύγκριση με ποσοστό επανεπεξεργασίας >15% για τήξη ψυχρού γύρου/ημιτελούς τήξης σε καταστρώματα κλειστών πλευρών).

4. Ισχυρή σταθερότητα εμπλοκής από σκυρόδεμα: Οι τραπεζοειδείς ανοιχτές νευρώσεις δημιουργούν ένα φαινόμενο τεμαχισμού, αυξάνοντας την αντοχή συγκόλλησης σκυροδέματος κατά 23% και αποτρέποντας την αποκόλληση χάλυβα-σκυροδέματος κατά τη διάρκεια σεισμικών συμβάντων.

5. Μειωμένο φορτίο στην κύρια κατασκευή: 8% ελαφρύτερο νεκρό βάρος για την ίδια περιοχή κάλυψης επιτρέπει μικρότερες διατομές δοκών και υποστυλωμάτων χάλυβα, μειώνοντας τη συνολική κατανάλωση δομικού χάλυβα κατά 3%–5%.

6. Βολική συντήρηση μετά την εγκατάσταση: Οι ανοιχτές νευρώσεις στο κάτω μέρος επιτρέπουν την άμεση τοποθέτηση ράβδων κρεμάστρας και σημείων ανάρτησης οροφής χωρίς να καταστρέφεται η γαλβανισμένη επίστρωση του πάνελ.

7. Σύντομοι χρόνοι παράδοσης: Η απλή δομή μήτρας με ρολό επιτρέπει ταχύτητες παραγωγής 8–15 m/min. Το άφθονο απόθεμα διασφαλίζει την αποστολή πλήρους φορτίου εντός 3 ημερών.

II. Τρία αντικειμενικά μειονεκτήματα και στρατηγικές μετριασμού

1. Περιορισμένο μη υποστηριζόμενο άνοιγμα: Το μέγιστο μη υποστηριζόμενο άνοιγμα είναι μόνο 2,4 μέτρα. Μετριασμός: Προσχεδιασμός προσωρινών στηρίξεων. Η HAISHENG παρέχει δωρεάν σχέδια διάταξης υποστήριξης.

2. Ασθενής αντίσταση στη φωτιά: Η βαθμολογία γυμνού πίνακα είναι 0,25 ώρες. Η βαθμολογία σύνθετης πλάκας είναι 1,0–1,5 ώρα. Μετριασμός: Εφαρμόστε μια εξαιρετικά λεπτή αντιπυρική επίστρωση πάχους 10 mm στην επιφάνεια του πάνελ για να πληρούνται οι απαιτήσεις πυρασφάλειας Κλάσης II.

3. Κακή αισθητική κάτω πλευρά: Το προφίλ με ραβδώσεις απαιτεί ψευδοροφή για απόκρυψη. Μετριασμός: Παρέχετε προσαρμοσμένα κανάλια γούνας οροφής σχεδιασμένα για το προφίλ νευρώσεων για να συντομεύσετε το χρονοδιάγραμμα εγκατάστασης οροφής.

Διαδικασία ποιοτικού ελέγχου εργοστασιακών άκρων

1. Διπλός έλεγχος πρόσληψης πρώτων υλών

- Επαλήθευση τεκμηρίωσης: Ελέγξτε τα πρωτότυπα πιστοποιητικά υλικού μύλου και τις αναφορές δοκιμών επίστρωσης ψευδαργύρου τρίτων. απορρίπτουν μη ανιχνεύσιμα χαλαρά πηνία.

- Επιτόπια δειγματοληψία: Τυχαία δειγματοληψία 1 στα 5 πηνία ανοιχτών πλαισίων δαπέδων από χάλυβα για δάπεδα για να ελέγξετε την αντοχή διαρροής και το βάρος της επίστρωσης ψευδαργύρου. απόρριψη πηνίων με κυματιστές άκρες ή κύρτωμα (κυρτότητα).

- Προ-σχίσιμο: Κόψτε το πλάτος της πρώτης ύλης σύμφωνα με το συγκεκριμένο προφίλ πάνελ για να αποφύγετε την κακή ευθυγράμμιση του προφίλ κατά τη διαμόρφωση.

2. Έλεγχος ακριβείας κατά τη διαμόρφωση της γραμμής παραγωγής

- Διαδικασία ισοπέδωσης: 13–19 κυλίνδρους πολλαπλών κατευθύνσεων ισοπέδωση για την εξάλειψη της εσωτερικής τάσης του πηνίου. η επιπεδότητα της επιφάνειας διατηρείται στα ≤2mm/m.

- Μορφοποίηση κυλίνδρων: 18–26 σετ προοδευτικών κυλίνδρων για ψυχρή διαμόρφωση σε θερμοκρασία περιβάλλοντος. Η μηδενική επεξεργασία υψηλής θερμοκρασίας προστατεύει την επίστρωση ψευδαργύρου, αποτρέποντας την αποκόλληση της επίστρωσης.

- Αυστηρή τήρηση των εθνικών ανοχών: Ύψος νεύρωσης ±1,0mm, βήμα νεύρωσης ±1,5mm, πλάτος πάνελ ±2mm. αντικείμενα που υπερβαίνουν τις ανοχές απορρίπτονται ή ξαναδουλεύονται.

3. Λεπτομέρειες κοπής και μετεπεξεργασίας

- Κοπή ιπτάμενης διάτμησης ελεγχόμενη από PLC: Σφάλμα μήκους ≤2 mm για πάνελ έως 10 μέτρα. Τα κοψίματα δεν έχουν τυλιγμένες άκρες ή γρέζια.

- Χειροκίνητη λείανση: Λειάνετε τυχόν αναποδογυρισμένη επίστρωση ψευδαργύρου στις κομμένες άκρες για να αποτρέψετε την πρόωρη σκουριά. Κόψτε ταυτόχρονα τα ταιριαστά ακραία καπάκια και τα άκρα από την ίδια παρτίδα για να εξασφαλίσετε σταθερές προδιαγραφές επίστρωσης ψευδαργύρου.

4. 6 Υποχρεωτικοί Εργοστασιακές Επιθεωρήσεις

Πλήρης επιθεώρηση γεωμετρικών διαστάσεων. οπτική επιθεώρηση της εμφάνισης της επιφάνειας του πάνελ. δειγματοληψία για βάρος επικάλυψης ψευδαργύρου διπλής όψης. Δοκιμή πρόσφυσης επίστρωσης μέσω κάμψης νευρώσεων 180°. μεμονωμένο πάνελ έλεγχος παραμόρφωσης? επαλήθευση των σημάνσεων μοντέλου και αριθμού παρτίδας.

5 Αποθήκευση, συσκευασία και προστασία

Επίπεδη στοίβαξη βάσει προδιαγραφών. Γαλβανισμένα προστατευτικά γωνιών στα άκρα για την αποφυγή ζημιών κατά τη μεταφορά. Πάνελ 6 μέτρων δεμένα με 3 ατσάλινες ταινίες ανά δέσμη. αποθηκεύεται σε ελεγχόμενη θερμοκρασία, ξηρή εσωτερική αποθήκη για την αποφυγή έκθεσης στην υγρασία και «λευκής σκουριάς» που σχετίζεται με την αποθήκευση σε εξωτερικό χώρο.

Μετρημένες Μηχανικές Παράμετροι και Ανθεκτικότητα

1 Παράμετροι αυτο-βάρους και ακαμψίας τομής για κύρια προφίλ

2 Μέγιστο μη υποστηριζόμενο διάστημα

Συνθήκες δοκιμής: 120mm χυτό σκυρόδεμα. ενεργό φορτίο κατασκευής 2,0 kN/m²; παραμόρφωση ≤ L/180

- YX51: 0,8mm = 2,1–2,3m; 1,0mm = 2,4–2,7m; 1,2mm = 2,8–3,0m

- YX76: 1,0mm = 2,8–3,2m; 1,2 mm = 3,3–3,6 m (ανώτερο όριο ανοίγματος για κατάστρωμα ανοιχτού προφίλ)

3 Φέρουσα αντοχή, πυραντίσταση και ανθεκτικότητα

- Ικανότητα φόρτωσης στο στάδιο εξυπηρέτησης: Τυπικό δάπεδο 3,5–5,0 kN/m². βαρέως τύπου χωρητικότητα έως 8 kN/m² με παχύτερο χάλυβα βάσης + σκυρόδεμα

- Πρότυπα παραμόρφωσης: Κατασκευή ≤ L/180; Service ≤ L/250

- Ανθεκτικότητα: 25–30 χρόνια (γαλβανισμός Z275 σε κανονικά εσωτερικά περιβάλλοντα)

- Κατηγορία πυραντίστασης: Σύνθετος χάλυβας-σκυρόδεμα 1,0–1,5h. γυμνό κατάστρωμα 0,25h

Οδηγός γρήγορης επιλογής για προμήθειες

1. Τυπικά κτίρια γραφείων/ημιόροφος εσωτερικών χώρων: Προφίλ YX51-305-915 + χάλυβας βάσης 0,8/1,0 mm + καρφιά διάτμησης φ16 + άκρα κλεισίματος τύπου YX51 + πλέγμα ενίσχυσης κορυφής. δεν απαιτείται στήριξη πλήρους ανοίγματος.

2. Εργαστήρια βαρέως τύπου αποθήκης/βαρέων βιομηχανιών: Προφίλ YX76-344-688 + φύλλο βάσης 1,2/1,5 mm + διατμητικά καρφιά φ19 + άκρα κλεισίματος τύπου 76 + διπλής στρώσης, αμφίδρομη ενίσχυση + προσωρινή στήριξη πλήρους ανοίγματος.

FAQ

1. Ε: Μπορούν τα Ανοιχτά Πάνελ Καταστρώματος από Χάλυβα για Δάπεδα για δάπεδα να αντικαταστήσουν τον οπλισμό εφελκυσμού του κάτω μέρους της πλάκας δαπέδου;

Α: Μπορούν να αντικαταστήσουν τον οπλισμό εφελκυσμού κάτω υπό την προϋπόθεση ότι ο οπλισμός πληροί τα εθνικά πρότυπα. Ωστόσο, ο επάνω αντιρρηγματικός οπλισμός δεν μπορεί να παραλειφθεί και πρέπει να προσδιορίζεται ξεχωριστά στα σχέδια σχεδιασμού.

2. Ε: Το υλικό κοπής καταστρέφει τη γαλβανισμένη αντιδιαβρωτική επίστρωση;

Α: Η διαδικτυακή κοπή με ιπτάμενα ψαλίδια δεν προκαλεί σημάδια καψίματος σε υψηλή θερμοκρασία. μόνο η κομμένη ακραία όψη εκθέτει ακατέργαστο χάλυβα και η πλούσια σε ψευδάργυρο βαφή που παρέχεται με την αποστολή επιτρέπει την επιτόπια επαφή.

3. Ε: Ποιος είναι ο χρόνος παράδοσης για διαπεριφερειακή προμήθεια;

Α: Τα τυποποιημένα στοκ αποστέλλονται ως πλήρη φορτία εντός 3 ημερών. Τα προσαρμοσμένα προφίλ χρειάζονται 7–12 ημέρες. Η απευθείας αποστολή είναι διαθέσιμη σε μεγάλες πόλεις σε όλη τη χώρα για τα κύρια έργα μεταλλικών κατασκευών.
