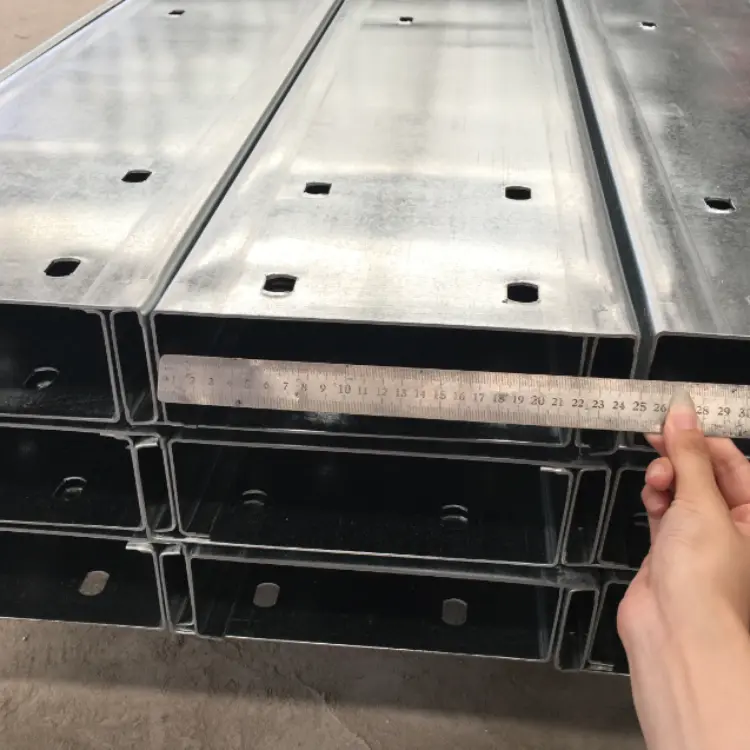

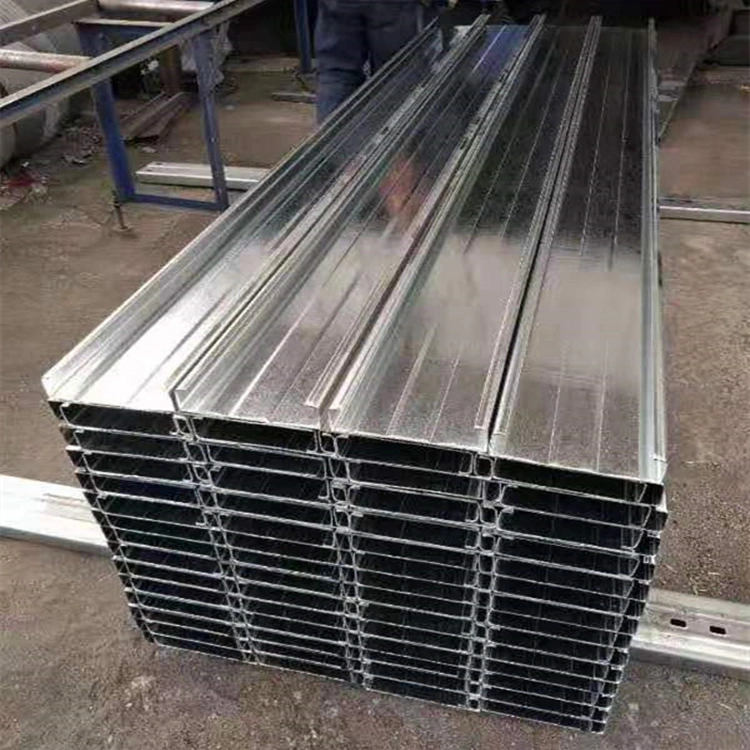

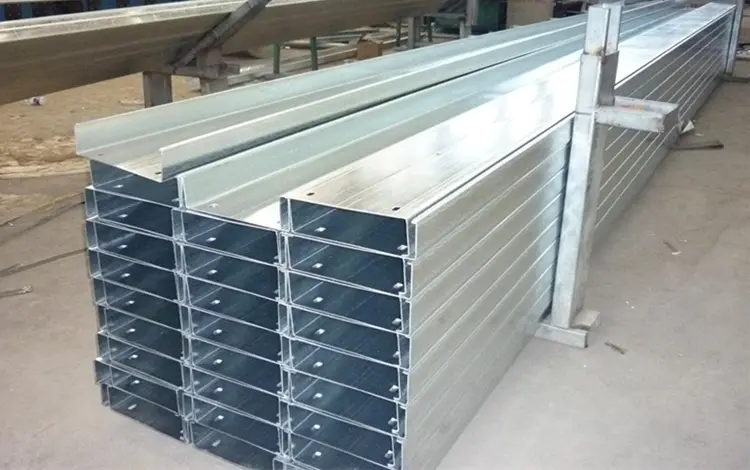

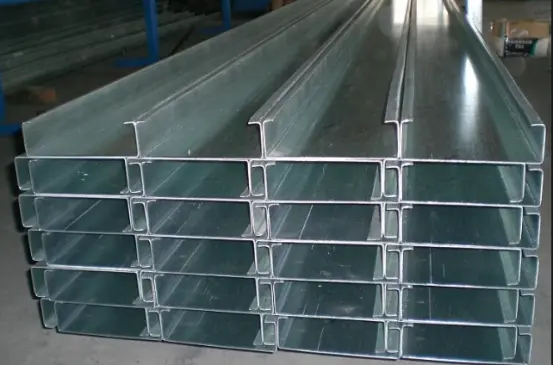

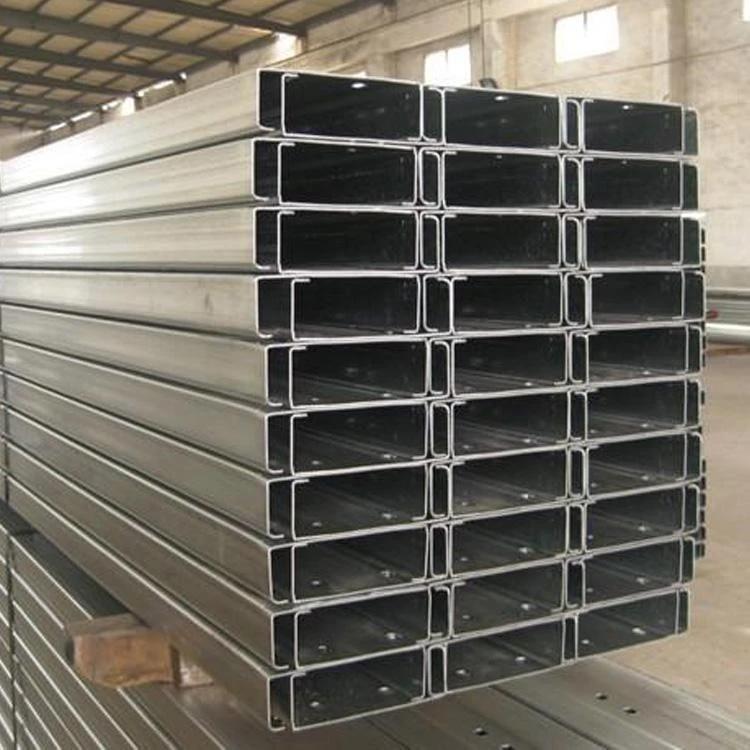

Τεγίδες από χάλυβα ψυχρής έλασης C Section

Οι τεγίδες από χάλυβα ψυχρής έλασης διατομής C κατασκευάζονται από γαλβανισμένες λωρίδες χάλυβα εν θερμώ. Κατηγοριοποιούνται σε τεγίδες στέγης και τεγίδες τοίχου, τοποθετούνται σε χαλύβδινα δοκάρια, κολώνες ή στις κορυφαίες χορδές των διαστημικών πλαισίων. Χρησιμεύουν ως φέρουσα βάση για πάνελ οροφής και τοίχου από χάλυβα με έγχρωμη επίστρωση, μεταφέροντας φορτία στην κύρια μεταλλική κατασκευή και λειτουργώντας ως δομικό πλαίσιο για το σύστημα περιβλημάτων του κτιρίου. Τυπική προδιαγραφή: γαλβανισμένος εν θερμώ χάλυβας C-διατομής Q235 με πάχος στρώσης γαλβανισμού ≥80μm.

Εξαρτήματα συστήματος τεγίδων από χάλυβα ψυχρής έλασης

1. Κοινές προδιαγραφές για τα κύρια μέλη

Στέγη: C140×50×20, C160×50×20, C180×60×20, C200×70×20

Τοίχος: C80×40×20, C100×50×20, C120×50×20

Πάχος τοιχώματος: 1,8, 2,0, 2,2, 2,5 mm

2. Σύστημα Tie-Rod

1). Ευθείες στρογγυλές χαλύβδινες ράβδοι: Φ10, Φ12; εγκατεστημένο διαγώνια.

2). Αντηρίδες μανικιών: Φ32×2.0 συγκολλημένος σωλήνας; εγκατεστημένα στα σημεία μετάβασης των διαγώνιων ράβδων σύνδεσης για να παρέχουν άκαμπτη στήριξη.

Διάταξη: Οι ράβδοι σύνδεσης είναι υποχρεωτικοί για τεγίδες στέγης με ανοίγματα άνω των 4 μέτρων.

3. Σιδεράκια μαρκίζας (Sag Rods/Σιδεράκια)

Χάλυβας γωνίας σχήματος L ή χάλυβας μικρής τομής. συνδέεται στο ένα άκρο με την τεγίδα και στο άλλο με τη χαλύβδινη δοκό. Αποτρέπουν την ανατροπή της τεγίδας λόγω της πίεσης του ανέμου στην οροφή και αποτελούν τυπικό χαρακτηριστικό για στέγες με μεγάλο άνοιγμα.

4. Στοιχεία σύνδεσης

1). Τεγίδες: Ενσωματωμένες ή συγκολλημένες σε χαλύβδινες δοκούς και κολώνες. Οι τεγίδες της καισαρικής τομής στηρίζονται σε αυτές τις σχισμές.

2). Μπουλόνια υψηλής αντοχής και αυτοδιάτρητες βίδες: Χρησιμοποιούνται για το μάτισμα τεγίδων και τη στερέωση τεγίδων σε σχισμές.

5. Συσχετισμένα στρώματα επένδυσης/φακέλων

Στερεώνεται πάνω από τις τεγίδες: Πάνελ οροφής/τοίχου, μόνωση, μεμβράνες φραγμού ατμών και εξαρτήματα επένδυσης/αναβοσβήνει.

Τρεις επιλογές διαμόρφωσης

1. Μικρή αποθήκη (έκταση ≤ 9m): C140×50×2,0 τεγίδες στέγης + C100×50×2,0 τεγίδες τοίχου. απλές ράβδοι κρέμονται? χωρίς σιδεράκια φλάντζας.

2. Τυπικό εργοστασιακό κτήριο (12–24m): Τεγίδες οροφής C160/C180 + πλήρες σύστημα ράβδου και αντηρίδας στήριγμα + τιράντες φλάντζας οροφής.

3. Παράκτιες περιοχές με ισχυρό άνεμο / Στέγες διαστημικού πλαισίου: Παχύτερος χάλυβας τομής C (2,2–2,5 mm), αυξημένη πυκνότητα ράβδου κρεμασμού και πλήρης στήριξη φλάντζας οροφής.

Αντιδιαβρωτικές προδιαγραφές

Τυπικό εσωτερικό: Γαλβανισμός εν θερμώ ≥ 80μm.

Παράκτια (ψεκασμός αλατιού): Γαλβανισμός εν θερμώ ≥ 120μm.

Βασικά πλεονεκτήματα

1. Οι τεγίδες από χάλυβα διατομής C ψυχρής έλασης διαθέτουν δομικά αποδοτική διατομή, προσφέροντας εξαιρετική αντοχή σε κάμψη και θλίψη, οικονομία υλικού και υψηλή φέρουσα ικανότητα.

2. Οι λείες επιφάνειες χωρίς γρέζια και η διάτρηση ακριβείας διευκολύνουν το εύκολο μάτισμα και σύνδεση.

3. Ομοιόμορφες ιδιότητες υλικού και καλή ανθεκτικότητα. ανθεκτικό σε συστροφή και παραμόρφωση.

4. Οι προ-διάτρητες οπές επιτρέπουν την άμεση συναρμολόγηση επί τόπου, μειώνοντας σημαντικά τον χρόνο κατασκευής.

5. Συμβατό με διάφορα πάνελ επένδυσης οροφής και τοίχων. ένα απαραίτητο προφίλ πλαισίωσης για κτίρια από ελαφρύ χάλυβα.

Διαφοροποιητικά σημεία

I. Ελαφριά αλλά υψηλή φέρουσα ικανότητα. μειώνει το πρωτογενές δομικό κόστος.

Τα ψυχρά τμήματα με λεπτά τοιχώματα ζυγίζουν μόνο περίπου το ένα τρίτο του χάλυβα καναλιού θερμής έλασης για την ίδια φέρουσα ικανότητα. Αυτό μειώνει σημαντικά τα φορτία σε χαλύβδινες δοκούς, κολώνες και θεμέλια, καθώς και τη συνολική χωρητικότητα χάλυβα που απαιτείται για την κατασκευή. Αντίθετα, οι τεγίδες από σκυρόδεμα είναι εξαιρετικά βαριές και ακατάλληλες για διαστημικά κουφώματα ή οροφές από ελαφρύ χάλυβα μεγάλου ανοίγματος.

II. Εργοστασιακή μαζική παραγωγή και γρήγορη εγκατάσταση

Τα εξαρτήματα κατασκευάζονται σε σταθερά μήκη. Η επιτόπια συναρμολόγηση χρησιμοποιεί μια μέθοδο ξηρής κατασκευής με βιδωτές συνδέσεις, εξαλείφοντας την ανάγκη για επιτόπια κοπή ή συγκόλληση. Αντίθετα, οι ξύλινες τεγίδες απαιτούν πλάνισμα και συντηρητική επεξεργασία, ενώ οι τεγίδες από σκυρόδεμα απαιτούν ξυλότυπο, χύτευση και ωρίμανση - με αποτέλεσμα μια σημαντική διαφορά στα χρονοδιαγράμματα κατασκευής.

III. Ο σχεδιασμός διατομής διευκολύνει τις ράβδους σύνδεσης και τα σιδεράκια γονάτων. εξαιρετική συνολική σταθερότητα

Το κυρτό προς τα μέσα χείλος του χάλυβα τομής C επιτρέπει την εύκολη τοποθέτηση ράβδων στρογγυλής ράβδου και τιράντες γονάτων, δημιουργώντας ένα στιβαρό δομικό σύστημα με ανώτερη αντοχή σε πλευρικά στρίψιμο και φορτία ανέμου/χιόνι σε σύγκριση με απλές γωνιακές τεγίδες.

IV. Γαλβανισμένο εν θερμώ για πλήρη αντιδιαβρωτική προστασία και μεγάλη διάρκεια ζωής

Ολόκληρο το τμήμα είναι γαλβανισμένο εν θερμώ, εξασφαλίζοντας ομοιόμορφη, αεροστεγή επίστρωση ψευδαργύρου (80μm για τις εσωτερικές περιοχές, 120μm για τις παράκτιες περιοχές) που αντιστέκεται στη διάβρωση από τη βροχή και την υγρασία. Αντίθετα, η ακατέργαστη ξυλεία είναι επιρρεπής σε σήψη και ρωγμές, ενώ ο τυπικός μαύρος χάλυβας με κανάλια σιδήρου συνεπάγεται υψηλό κόστος συντήρησης για την περιοδική βαφή.

V. Εύκολη διάτρηση και δρομολόγηση βοηθητικών προγραμμάτων

Οι τρύπες μπορούν να ανοίξουν απευθείας στον ιστό επί τόπου για υδραυλικές και ηλεκτρικές γραμμές, εξαλείφοντας την ανάγκη δρομολόγησης γύρω από δοκούς ή τεγίδες και καταλήγοντας σε μια καθαρή, αποτελεσματική διάταξη. Αντίθετα, τα παχιά τοιχώματα από χάλυβα καναλιού δυσχεραίνουν τη διάτρηση και οι τεγίδες από σκυρόδεμα δεν μπορούν να τρυπηθούν αυθαίρετα.

VI. Ευέλικτη κοπή και τροποποίηση. ανακυκλώσιμα και επαναχρησιμοποιήσιμα

Τα υλικά μπορούν να κοπούν και να κολληθούν επί τόπου για επαναχρησιμοποίηση κατά τη διάρκεια επεκτάσεων του εργοστασίου ή τροποποιήσεων σε θέσεις θυρών και παραθύρων και ο χάλυβας είναι 100% ανακυκλώσιμος. Ωστόσο, οι τεγίδες από ξύλο και σκυρόδεμα συνήθως γίνονται απόβλητα οικοδομής κατά την κατεδάφιση.

VII. Εξαιρετική σχέση κόστους-αποτελεσματικότητας

Παράγεται μέσω συνεχούς μορφοποίησης κυλίνδρων, το κόστος μονάδας είναι χαμηλότερο από αυτό του χάλυβα καναλιού θερμής έλασης ή των τεγίδων από επεξεργασμένη συμπαγή ξυλεία, καθιστώντας το την πιο οικονομική επιλογή πλαισίωσης για φακέλους βιομηχανικών κτιρίων.

VIII. Σύντομη διάκριση από χάλυβα διατομής Ζ

Οι τεγίδες από χάλυβα ψυχρής έλασης διατομής C διαθέτουν ευθεία άκρα, καθιστώντας τις κατάλληλες για τοίχους και στέγες μικρού ανοίγματος με απλή επιτόπια σύνδεση.

Ο χάλυβας διατομής Z έχει σχεδιαστεί για περιστρεφόμενες, κλιμακωτές συνδέσεις, καθιστώντας τον κατάλληλο για στέγες μεγάλου ανοίγματος.

IX. Σύνοψη ανταγωνιστικών προϊόντων

1. Χάλυβας καναλιού θερμής έλασης: Βαρύ αυτοκόλλητο, ακριβό υλικό και αντιοικονομικό.

2. Ξύλινες τεγίδες: Εύφλεκτες και επιρρεπείς σε σήψη. δεν πληροί τα πρότυπα πυρασφάλειας·

3. Τεγίδες από σκυρόδεμα: Βαριές και αργές στην εγκατάσταση. καταργήθηκε σε μεγάλο βαθμό στις κατασκευές από χάλυβα.

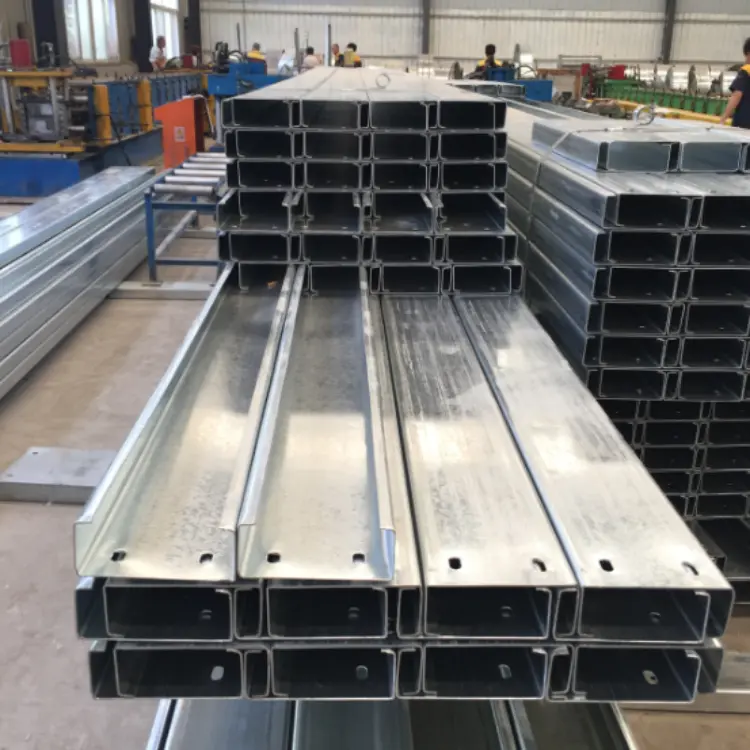

Τυπική διαδικασία παραγωγής

I. Επιθεώρηση εισερχόμενων πρώτων υλών

Πρώτη ύλη: Λωρίδα χάλυβα γαλβανισμένη εν θερμώ (Q235). Οι επιθεωρήσεις καλύπτουν το πάχος της επίστρωσης ψευδαργύρου, το πάχος της λωρίδας και την αντοχή διαρροής. Κοινά πάχη τοιχωμάτων: 1,8/2,0/2,2/2,5 mm. Απαιτήσεις επίστρωσης ψευδαργύρου: ≥80 μm (ενδοχώρα) και ≥120 μm (παράκτια). Η χαλύβδινη λωρίδα πρέπει να είναι απαλλαγμένη από ξεφλούδισμα, μη επικαλυμμένες κηλίδες ή κυρτωμένες άκρες.

II. Ξετύλιγμα και Σίτιση

Χαλύβδινο πηνίο ανυψωμένο στο uncoiler → λωρίδα πεπλατυσμένη → τροφοδοτήθηκε στη μονάδα διαμόρφωσης (εξοπλισμένη με σύστημα παρακολούθησης/ευθυγράμμισης για την αποφυγή απόκλισης υλικού).

III. Συνεχής Μορφοποίηση Ψυχρού Ρολού

Η χαλύβδινη λωρίδα περνά μέσα από πολλαπλά σετ κυλίνδρων διαμόρφωσης, λυγίζοντας σταδιακά για να σχηματίσει τον ιστό, τις επάνω και κάτω φλάντζες και τα εσωτερικά χείλη. Ένα τυπικό προφίλ καισαρικής τομής (π.χ. C80/C100/C140/C160/C180/C200) παράγεται σε ένα μόνο πέρασμα.

IV. Κοπή σε μήκος ελεγχόμενη από σερβομηχανισμό

Κόψτε στο απαιτούμενο μήκος του έργου χρησιμοποιώντας ένα διαδικτυακό υδραυλικό ιπτάμενο πριόνι. η κομμένη άκρη είναι λεία και χωρίς παραμόρφωση.

V. Γροθιά

Οι οπές των μπουλονιών και οι στρογγυλές οπές για τις ράβδους κρεμασμού ανοίγονται στα άκρα ή τον ιστό του τελικού προϊόντος για επακόλουθη συναρμολόγηση και στερέωση.

VI. Έλεγχος ποιότητας τελικού προϊόντος

1. Μετρήστε το ύψος του τμήματος, το πλάτος της φλάντζας, τις διαστάσεις του χείλους και το πάχος του τοιχώματος.

2. Επιθεωρήστε για κάμψη, συστροφή ή ζημιά στην επίστρωση ψευδαργύρου. διαχωρίστε τα μη συμμορφούμενα στοιχεία.

VII. Στοίβαξη και ομαδοποίηση

Στοιβάζετε και πακετάρετε προϊόντα της ίδιας προδιαγραφής. ετικέτα με μοντέλο, πάχος και μήκος. συσκευάστε σε ξύλινες παλέτες για αποθήκευση.

VIII. Επεξεργασία εξαρτημάτων αξεσουάρ (ράβδοι κρεμάστρας, αντηρίδες, σιδεράκια γονάτων, σχισμές τεγίδων)

1. Ευθείες/Διαγώνιες ράβδοι κρεμάστρας: Στρογγυλή κοπή χάλυβα → κύλιση νήματος.

2. Αντηρίδες: Κοπή συγκολλημένου σωλήνα.

3. Σιδεράκια γονάτων και τεγίδες: CNC κοπή, κάμψη και γαλβανισμός χαλύβδινων πλακών.

IX. Επιτόπια Διαδικασία Κατασκευής

1. Συγκολλήστε τις σχισμές τεγίδων σε χαλύβδινες δοκούς/κολώνες.

2. Ανυψώστε τις χαλύβδινες τεγίδες ψυχρής έλασης C στη θέση τους και βιδώστε τις στις σχισμές.

3. Εγκαταστήστε ράβδους κρεμάσεως και αντηρίδες μανικιών. τοποθετήστε στηρίγματα μαρκίζας (γόνατα) για την οροφή.

Βασικές Παράμετροι Απόδοσης

Ι. Παράμετροι Πρώτων Υλών

1. Υλικό: Q235B ψυχρής έλασης γαλβανισμένη εν θερμώ λουρίδα χάλυβα

2. Πάχος γαλβανισμένης επίστρωσης

Τυπικές εσωτερικές περιοχές: ≥80μm

Παράκτιες ή χημικές ζώνες διάβρωσης: ≥120μm

II. Προδιαγραφές κύριας ενότητας (H×B×C: Ύψος × Φλάντζα × Χείλος)

C160×60×20, C180×60×20, C200×60×20, C220×70×20, C250×75×20, C280×80×20, C300×80×20; Πάχος: 1,8–3,0 mm.

III. Μηχανικές Ιδιότητες

1. Ισχύς διαρροής: ≥235 MPa

2. Συντελεστής γραμμικής διαστολής: 1,2×10-5/℃ (συμβατό με τη θερμική διαστολή φύλλων χάλυβα με έγχρωμη επίστρωση)

IV. Παράμετροι εξαρτημάτων αξεσουάρ

1. Ράβδοι κρέμονται

Ευθείες/διαγώνιες ράβδοι κρεμάστρας: φ10 ή φ12 Q235 στρογγυλός χάλυβας. Τα άκρα είναι έλασης με νήματα και γαλβανισμένα εν θερμώ.

Μανίκια γόνατου: Φ32×2.0 συγκολλημένος σωλήνας; μια πιο λεπτή στρογγυλή ράβδος από χάλυβα διέρχεται από το εσωτερικό για τάνυση.

Ένα σύστημα ράβδου κρεμάσματος είναι υποχρεωτικό για ανοίγματα τεγίδων >4 m.

2. Σιδεράκια μαρκίζας (ειδικά για την οροφή)

Κόψιμο από μικρές τομές C ή χάλυβα γωνίας. το πάχος ταιριάζει με την τεγίδα ή είναι 1,8 mm. το ένα άκρο συνδέεται με την τεγίδα και το άλλο με τη χαλύβδινη δοκό για να αποτρέψει την ανατροπή της τεγίδας.

3. Εξαρτήματα σύνδεσης

Τεγίδες: 3,0–5,0 mm γαλβανισμένη εν θερμώ χαλύβδινη πλάκα. Μπουλόνια στερέωσης: Μ12 ή M14 γαλβανισμένα μπουλόνια εν θερμώ.

V. Παραπομπή επιλογής και εφαρμογής για τεγίδες από χάλυβα ψυχρής έλασης διατομής C

1. Μικρές αποθήκες (άνοιγμα ≤ 9m, στενή απόσταση στηλών): Στέγη C140×50×2,0; Τοίχος C100×50×2.0

2. Τυπικά κτίρια εργοστασίων (άνοιγμα 12–24 m, απόσταση στηλών περίπου 6–7 m): Οροφή C160/C180 (πάχος τοιχώματος 2,0–2,2 mm). εξοπλισμένο με ένα πλήρες σετ ράβδων χαλάρωσης και σιδεράκια φλάντζας

3. Παράκτιες ζώνες με ισχυρούς ανέμους: Παχύτερες τεγίδες (πάχος τοιχώματος 2,2–2,5 mm). ράβδους κρεμώσεως που εγκαθίστανται σε πιο κοντινά διαστήματα

4. Μεγάλα εργοστασιακά κτίρια (απόσταση στηλών > 7 m): Στέγη C200, C220, C250, C280, C300 (πάχος τοιχώματος 2,0–3,0 mm). εξοπλισμένο με ένα πλήρες σετ ράβδων χαλάρωσης και σιδεράκια φλάντζας
