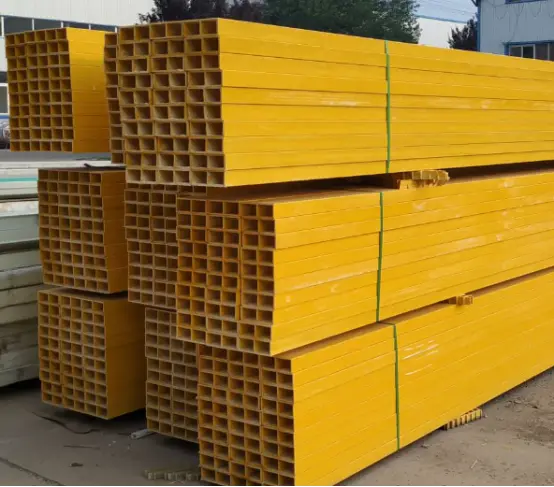

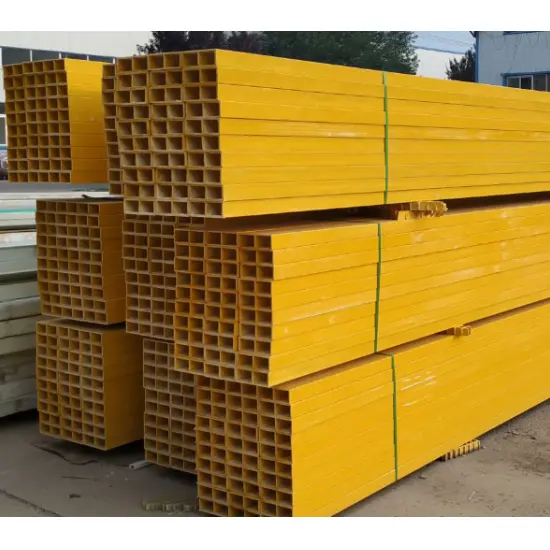

Τεγίδες από τετράγωνο κοίλο ατσάλινο σωλήνα

Οι τετράγωνες κοίλες τεγίδες από χαλύβδινο σωλήνα χρησιμεύουν ως οριζόντια φέροντα μέλη που κατασκευάζονται από κοίλους τετράγωνους ή ορθογώνιους σωλήνες ψυχρής διαμόρφωσης. Κομμένα σε μήκος και τρυπημένα σύμφωνα με συγκεκριμένες απαιτήσεις απόστασης στέγης ή τοίχου και επεξεργασμένα για αντοχή στη διάβρωση, τοποθετούνται πάνω σε κύριες χαλύβδινες δοκούς ή άκαμπτα πλαίσια. Ασφαλίζουν χαλύβδινα φύλλα και μονωτικά στρώματα με προφίλ, ενώ μεταφέρουν φορτία οροφής στην κύρια κατασκευή, λειτουργώντας ως άκαμπτες τεγίδες με συμπαγή ιστό.

Τυπικές προδιαγραφές προϊόντος

I. Βασικοί ορισμοί

1. Ισχύοντα Πρότυπα

·Πρότυπο προφίλ: GB/T 6728-2017 (Κοίλες δομικές τομές από χάλυβα ψυχρής διαμόρφωσης)

·Κωδικοί σχεδίασης: GB 50017, GB 50018 (Μεταλλικές κατασκευές / Κατασκευές από χάλυβα με λεπτό τοίχωμα ψυχρής διαμόρφωσης)

· Αντιδιαβρωτικό Πρότυπο: Γαλβανισμός εν θερμώ ανά GB/T 13912

2. Κοινά Υλικά και Σενάρια Εφαρμογών

·Κοινά υλικά: Q235B (τυποποιημένες βιομηχανικές εγκαταστάσεις). Q355B (περιοχές βαρέως φορτίου, μεγάλου μήκους ή μεγάλου φορτίου ανέμου/χιονιού)

·Τύποι διατομής: Τετράγωνοι σωλήνες και ορθογώνιοι σωλήνες (οι ορθογώνιοι σωλήνες χρησιμοποιούνται συνήθως για στέγες, οι τετράγωνοι σωλήνες χρησιμοποιούνται συνήθως για τους τοίχους)

·Τυπικές εφαρμογές: Βιομηχανικές εγκαταστάσεις βαρέως φορτίου, αποθήκες, στάδια, στέγαστρα, κουφώματα τοίχου, φωτοβολταϊκά συστήματα στήριξης και παράκτιες βιομηχανικές εγκαταστάσεις με υψηλούς κινδύνους διάβρωσης. Σε σύγκριση με τις τεγίδες από χάλυβα καισαρικής τομής, διατομής Z ή καναλιού, προσφέρουν ανώτερη ακαμψία, αντίσταση στρέψης και συνολική δομική σταθερότητα.

3. Απαιτήσεις διατομής και πάχους τοιχώματος (ειδικά για τεγίδες)

·Τυπικές διατομές: 60×60, 80×40, 80×80, 100×50, 100×100, 120×60 mm

·Πάχος τοιχώματος τεγίδας: Πρωτεύον φέρον φορτίο ≥ 2,0 mm. τυπικό 2,0–3,0 mm; βαρέως τύπου 2,5–4,0 mm (πάχος τοιχώματος < 1,5 mm ακατάλληλο για πρωτεύουσες τεγίδες)

·Σταθερά μήκη: Standard 6 m/9 m/12 m; προσαρμοσμένα μήκη διαθέσιμα με βάση το άνοιγμα.

II. Ολοκληρωμένη διαμόρφωση συστήματος

Σύστημα τεγίδων με τετράγωνο κοίλο ατσάλινο σωλήνα = Κύριο σώμα τεγίδας + Σύστημα σύνδεσης στήριξης + Πλευρικό σύστημα σταθερότητας + Αξεσουάρ επικάλυψης/στεγανοποίησης + Βοηθητικά στοιχεία στερέωσης στέγης + Αντιδιαβρωτικό σύστημα. Όλα τα εξαρτήματα είναι προκατασκευασμένα στο εργοστάσιο και συναρμολογούνται επί τόπου.

(I) Μέρος Πρώτο: Σώμα τεγέλας τετράγωνου σωλήνα (Υλικό πυρήνα)

1. Προφίλ: Ψυχρής διαμόρφωσης τετράγωνος/ορθογώνιος σωλήνας (Q235B/Q355B)

2.Λεπτομέρειες επεξεργασίας:

Κόψτε σε καθορισμένο μήκος ανά σχέδιο. Τα άκρα πρέπει να είναι λεία και ξεφλουδισμένα.

Τρύπες για μπουλόνια για ακραία στηρίγματα (τοποθετημένα στον ιστό, αποφεύγοντας ζώνες υψηλής πίεσης).

Τρύπες για ενδιάμεσες ράβδους πρόσδεσης/διαγώνια στηρίγματα (για πλευρική στήριξη οροφής).

Προαιρετικές πλάκες στεγανοποίησης των άκρων (για την αποφυγή συσσώρευσης νερού και εισόδου υπολειμμάτων).

3. Απαιτήσεις εμφάνισης: Χωρίς συστροφή, πλευρική υπόκλιση, ρωγμές ή βαθουλώματα. ευθύτητα ≤ 1,5 mm/m.

(II) Part Two: Support Connection Accessories (Fixing purlins to main beams)

Διασφαλίζει ότι τα στηρίγματα δεν συστρέφονται ή ανατρέπονται. υποχρεωτικό συστατικό.

1. Πλάκα στήριξης τεγίδων (σχήμα L / τύπος επίπεδης πλάκας)

o Υλικό: πλάκα χάλυβα Q235B. πάχος: 3,0–5,0 mm

o Λειτουργία: Συγκολλημένο στην κύρια χαλύβδινη δοκό για τη στήριξη των άκρων των τεγίδων τετράγωνου σωλήνα.

2. Μπουλόνια σύνδεσης

o Προδιαγραφές: M12, M14, ή M16 γαλβανισμένα μπουλόνια υψηλής αντοχής

o Ποσότητα: ≥2 μπουλόνια ανά άκρο (τοποθετημένα κατά μήκος της τεγίδας)

o Αξεσουάρ: Επίπεδες ροδέλες, ελατηριωτές ροδέλες και παξιμάδια (όλα πλήρως γαλβανισμένα).

3. Τελική Πλάκα Σφράγισης (Προαιρετικό / Υποχρεωτικό για παράκτιες περιοχές)

o Λεπτή χαλύβδινη πλάκα για τη σφράγιση των άκρων των τετράγωνων σωλήνων. συγκολλημένο κλείσιμο για να αποτρέψει την είσοδο βρόχινου νερού και τη διάβρωση.

(III) Μέρος 3: Σύστημα πλευρικής ευστάθειας (Βασικό εξάρτημα για την πρόληψη της συνολικής αστάθειας οροφής)

Απαιτείται για τεγίδες τετράγωνου σωλήνα μεγάλου ανοίγματος για την αποφυγή πλευρικής κάμψης και ανατροπής.

1. Ίσιο καλάμι

o Υλικό: Q235 στρογγυλή ράβδος χάλυβα. προδιαγραφές: Φ12, Φ14

o Διάταξη: Οριζόντια σύνδεση δέματος που διατρέχει όλο το μήκος της τεγίδας, περνώντας από προ-ανοιγμένες τρύπες στον τετράγωνο σωλήνα.

2. Διαγώνιος δεσμός + γόνατο (διαγώνια σταθερότητα)

o Διαγώνια ράβδος: Ίδια στρογγυλή χαλύβδινη ράβδος με την ευθεία ράβδο.

o Στήριγμα: Φ32×2,0 συγκολλημένος σωλήνας ή τετράγωνος σωλήνας μικρής διατομής. παρέχει κάθετη ή διαγώνια στήριξη στήριξης.

3. Νάρθηκας μαρκίζας / Νάρθηκας γονάτου (ειδική για την οροφή, κρίσιμο εξάρτημα ασφαλείας)

o Υλικό: Χάλυβας ίσης γωνίας (L40×4, L50×5)

o Λειτουργία: Συνδέει την κάτω φλάντζα της τεγίδας με την κύρια δοκό για να περιορίσει την πλευρική συστροφή της τεγίδας. υποχρεωτικό σε περιοχές με ισχυρούς ανέμους ή πυκνές χιονόπτωσης.

(IV) Μέρος 4: Αξεσουάρ για τεγίδες-κοκαλάκια (Για συνεχείς τεγίδες με μεγάλο άνοιγμα)

Χρησιμοποιείται όταν ένα μόνο μήκος τεγίδων είναι ανεπαρκές και πρέπει να ενωθούν πολλές τεγίδες:

1. Εσωτερικές και εξωτερικές πλάκες σύνδεσης περιτυλίγματος (ατσάλινη πλάκα)

2. Μπουλόνια περιτύλιξης (ίδιες προδιαγραφές με τα μπουλόνια στήριξης)

3. Απαιτήσεις γύρου: Μήκος γύρου ≥ 2 φορές το ύψος του τμήματος. connection made on both top and bottom sides. (V) Μέρος 5: Αξεσουάρ στερέωσης πάνελ οροφής (τσαγιέ + πλήρες σύστημα οροφής)

1. Βίδες με αυτοκόλλητη βίδα: ST5.5 / ST6.3 γαλβανιζέ αυτοδιάτρητες βίδες με αδιάβροχες ροδέλες EPDM.

2. Στήριγμα οροφής (παρατηρήσεις από κυματοειδές φύλλο): Εξειδικευμένοι γαλβανισμένοι βραχίονες για κυματοειδείς λαμαρίνες υψηλού προφίλ.

3. Στεγανωτικά και αδιάβροχα ροδέλες: Αξεσουάρ για στεγανοποίηση ταράτσας.

(VI) Μέρος 6: Αντιδιαβρωτικό σύστημα (Πρότυπο πλήρες σετ, δύο κύριες διαδικασίες)

Επιλογή 1: Γαλβανισμός εν θερμώ (Εξωτερικές / Εργοστασιακές / Παράκτιες / Περιοχές υψηλής διάβρωσης, προτιμώμενη επιλογή)

· Διαδικασία: Pickling → Ξέβγαλμα με νερό → Fluxing → Γαλβανισμός εν θερμώ → Παθητικοποίηση.

· Πάχος επίστρωσης ψευδαργύρου: Ενδοχώρα ≥80μm; Παράκτιες/Χημικές ζώνες ≥120μm.

· Απαιτήσεις: Χωρίς επικάλυψη, ξεφλούδισμα, χαλάρωση ή χρωματική παραλλαγή.

Επιλογή 2: Αντιδιαβρωτική βαφή (εσωτερικά / στεγνά περιβάλλοντα, μαύρες τεγίδες από χάλυβα)

· Διαδικασία: Αμμοβολή / Αμμοβολή για αφαίρεση σκουριάς (βαθμός Sa2.5) → Αστάρι → Τελική επίστρωση.

· Συνολικό πάχος φιλμ βαφής: ≥80μm.

· Κοινές προδιαγραφές: Εποξειδικό αστάρι + Ανθεκτικό στις καιρικές συνθήκες τελική επίστρωση.

III. Τυπική λίστα πλήρους συνόλου

IV. Βασικές διαφορές: Τεγίδες από τετράγωνο κοίλο ατσάλινο σωλήνα έναντι τεγίδων από ατσάλι C/Z/Channel

1. Διατομή: Κλειστό κοίλο τμήμα. Η αντίσταση στρέψης, η ακαμψία και η συνολική σταθερότητα είναι πολύ ανώτερα από τα ανοικτά τμήματα C/Z/κανάλι.

2. Φόρτωση: Κατάλληλο για βαριά φορτία, μεγάλα ανοίγματα, ισχυρούς ανέμους, συσσώρευση χιονιού και παράκτια διαβρωτικά περιβάλλοντα.

3. Αυτο-βάρος: Ελαφρύτερο από το χάλυβα καναλιών. ελαφρώς βαρύτερα από τα τμήματα C/Z.

4. Κόστος: Μεσαίο προς υψηλό. μεγάλη διάρκεια ζωής και χαμηλό κόστος συντήρησης.

5. Εγκατάσταση: Ομοιόμορφα άκρα σωλήνα. βολικό για διάτρηση ράβδου σύνδεσης. υψηλή δομική ακεραιότητα. V. Τυπικές συστάσεις επιλογής

·Κτίρια εργοστασίων και ξηροί χώροι τυποποιημένου ελαφρού εύρους: ορθογώνιος σωλήνας 80×40×2,0 + πλήρες σετ γαλβανισμένων εξαρτημάτων

·Εφαρμογές βαρέως τύπου και περιοχές με υψηλά φορτία ανέμου/χιονιού: ορθογώνιος σωλήνας 100×50×2,5–3,0 Q355B

·Παράκτιες ή χημικά διαβρωτικές περιοχές: Πλήρως γαλβανισμένο σύστημα εν θερμώ (επίστρωση ψευδαργύρου ≥120μm) + τελικές πλάκες στεγανοποίησης

·Τεγίδες τοίχου: Τυπικά τετράγωνες σωλήνες 60×60 ή 80×80.

Βασικά Πλεονεκτήματα Προϊόντος

1. Η κλειστή τετράγωνη διατομή εξασφαλίζει ομοιόμορφη κατανομή φορτίου και στις τέσσερις πλευρές, προσφέροντας εξαιρετική αντοχή στην κάμψη, τη στρέψη και την πλευρική πίεση.

2. Υψηλή συνολική δομική ακαμψία. ανθεκτικό σε κάμψη ή παραμόρφωση, εξασφαλίζοντας σταθερή και αξιόπιστη φέρουσα ικανότητα.

3. Το λείο προφίλ με τετράγωνο άκρο διευκολύνει το μάτισμα και την ένωση, εξασφαλίζοντας ισχυρή δομική ακεραιότητα κατά την οριζόντια και κάθετη συναρμολόγηση.

4. Το σημαντικό πάχος τοιχώματος παρέχει αντίσταση στον άνεμο, το χιόνι και τα βαριά φορτία, καθιστώντας το κατάλληλο για εφαρμογές υψηλού φορτίου.

5. Ιδιαίτερα προσαρμόσιμο για κοπή και διάτρηση. Η ευέλικτη επεξεργασία επιτρέπει τη συμβατότητα με διάφορα αρχιτεκτονικά σχέδια.

Βασικοί διαφοροποιητές

1. Κλειστό κοίλο τμήμα που προσφέρει ανώτερη συνδυαστική απόδοση στρέψης και κάμψης

Οι τομές C, οι διατομές Z και οι χάλυβες καναλιών είναι ανοιχτά προφίλ επιρρεπή σε πλευρικό λυγισμό και συστροφή υπό φορτίο. Οι τετράγωνες κοίλες τεγίδες από χαλύβδινο σωλήνα διαθέτουν κλειστή διατομή με στρεπτική ακαμψία που υπερβαίνει κατά πολύ τους άλλους τρεις τύπους. παραμένουν σταθερά κάτω από ισχυρούς ανέμους και αρνητικές πιέσεις αναρρόφησης, προσφέροντας ευδιάκριτα πλεονεκτήματα για μεγάλες αποστάσεις και περιοχές με βαριά φορτία ανέμου ή χιονιού. Παρουσιάζουν λιγότερη παραμόρφωση κάτω από το ίδιο φορτίο.

2. Η υψηλή συνολική ακαμψία επιτρέπει απλοποιημένες διαμορφώσεις ράβδων αγκίστρωσης και ράβδου

Οι τεγίδες C/Z με ανοίγματα άνω των 4 μέτρων απαιτούν ράβδους σύνδεσης και ράβδους σε κοντινή απόσταση. Οι τετράγωνοι σωλήνες διαθέτουν εγγενή σταθερότητα, επιτρέποντας μειωμένη χρήση ράβδου σύνδεσης σε μικρά έως μεσαία ανοίγματα, εξοικονομώντας έτσι βοηθητικά υλικά και εργασία εγκατάστασης. Δεν χρειάζεται να αυξήσετε το πάχος ή να χρησιμοποιήσετε μεγάλα τμήματα για στέγες βαρέων φορτίων.

3. Οι επίπεδες επιφάνειες και στις τέσσερις πλευρές εξασφαλίζουν ομοιόμορφη κατανομή φορτίου για τη στερέωση πάνελ τοίχου και οροφής

Με επίπεδες επάνω και κάτω φλάντζες, οι βίδες με αυτοκόλλητο δεν υφίστανται έκκεντρη φόρτιση, αποτρέποντας τη μονόπλευρη συμπίεση ή εσοχή που συνηθίζεται στις τεγίδες ανοιχτού προφίλ. Προσφέρουν πολύ ανώτερη προσαρμοστικότητα για χρήση ως τεγίδες τοίχου, πλαισίωση τοίχου από κουρτίνες ή στηρίγματα θόλου σε σύγκριση με τμήματα C/Z.

4. Ανθεκτικό στις κρούσεις και στην πεζοπορία. αντιστέκεται στην παραμόρφωση κατά την επί τόπου κατασκευή

Τα τμήματα C/Z με λεπτά τοιχώματα είναι εύκολα βαθουλώματα ή υποβαθμίζονται δομικά κατά την ανύψωση ή από εργάτες που περπατούν πάνω τους. Η κοίλη δομή των τετράγωνων σωλήνων αντιστέκεται στην κρούση, αποτρέποντας την παραμόρφωση κατά τη συντήρηση της οροφής ή την προσωρινή αποθήκευση εξοπλισμού και επιτρέπει υψηλή επαναχρησιμοποίηση κατά τις ανακαινίσεις εγκαταστάσεων.

5. Τα βοηθητικά προγράμματα μπορούν να περάσουν μέσα από το κοίλο εσωτερικό για καθαρή, οργανωμένη εμφάνιση

Τα ηλεκτρικά καλώδια και οι αγωγοί μπορούν να δρομολογηθούν μέσα στον τετράγωνο σωλήνα, εξαλείφοντας την ανάγκη για εξωτερική τοποθέτηση. Αυτό εξασφαλίζει μια τακτοποιημένη εμφάνιση και προστατεύει τις γραμμές από την υποβάθμιση της UV. Τα τμήματα C/Z και καναλιών απαιτούν εξωτερικό ιμάντα ή στερέωση για βοηθητικά προγράμματα.

6. Οι σφραγισμένες επιλογές σχεδίασης ενισχύουν την αντοχή στη διάβρωση και την ανθεκτικότητα σε παράκτια περιβάλλοντα

Η σφράγιση των άκρων δημιουργεί μια κλειστή εσωτερική κοιλότητα, αποτρέποντας την εισροή υγρασίας και την εσωτερική σκουριά - θέματα που είναι κοινά σε τεγίδες ανοιχτού προφίλ όπου συσσωρεύεται σκόνη και νερό. Όταν γαλβανίζεται εν θερμώ, η συνολική αντοχή στη διάβρωση και η διάρκεια ζωής ξεπερνούν αυτές των τυπικών τμημάτων C/Z. VII. Μειονεκτήματα

1. Χρησιμοποιεί περισσότερο υλικό από τα τμήματα C/Z της ίδιας προδιαγραφής. υψηλότερο κόστος υλικών ανά μονάδα.

2. Δεν μπορεί να περιτυλιχθεί σε κλιμακωτό μοτίβο για να σχηματίσει συνεχείς δοκούς όπως διατομές Z. Τα μεγάλα ανοίγματα απαιτούν συνήθως μάτισμα με πισινό.

3. Λιγότερο οικονομική από τις καισαρικές τομές για τυπικές εσωτερικές αποθήκες όπου το χαμηλό κόστος είναι η προτεραιότητα.

Περίληψη

1. C/Z-τμήματα: Υψηλός λόγος κόστους-απόδοσης. η κορυφαία επιλογή για τυπικές βιομηχανικές εγκαταστάσεις.

2. Χάλυβας καναλιών: Υπερβολικό βάρος, υψηλό κόστος και δυσκίνητο στο χειρισμό.

3. Τεγίδες με τετράγωνο σωλήνα: Προτιμώμενη επιλογή για υψηλά φορτία ανέμου/χιόνι, παράκτια διαβρωτικά περιβάλλοντα, βαριά φορτία, τοίχους με κουρτίνες και στέγαστρα.

Τυπική διαδικασία παραγωγής

Ισχύοντα πρότυπα: GB/T 6728-2017 (Κοίλες δομικές τομές από χάλυβα ψυχρής διαμόρφωσης), GB 50018, GB/T 13912 (Γαλβανισμός εν θερμώ). Η διαδικασία περιλαμβάνει έξι βασικά στάδια: Αποδοχή πρώτων υλών → Παραγωγή σωλήνων με τετράγωνο σωλήνα → Κατασκευή τεγίδων κατά παραγγελία → Αντιδιαβρωτική επεξεργασία → επιθεώρηση τελικού προϊόντος → Συσκευασία και αποστολή. Οι λειτουργίες ελέγχονται πλήρως και βελτιστοποιούνται με CNC.

I. Στάδιο 1: Επιθεώρηση εισερχόμενης πρώτης ύλης

1. Κύρια υλικά: Λωρίδα/πηνίο χάλυβα θερμής έλασης (Q235B, Q355B). πάχος τοιχώματος 2,0–4,0 mm.

2. Βοηθητικά υλικά: Πλάκες, μπουλόνια, ηλεκτρόδια συγκόλλησης, υλικά γαλβανισμού, βαφή κ.λπ.

3. Είδη επιθεώρησης:

1. Πιστοποιητικά ποιότητας υλικού, αριθμοί θερμότητας/παρτίδας, μηχανικές ιδιότητες (αντοχή διαρροής, αντοχή εφελκυσμού).

2. Πάχος, πλάτος και επιπεδότητα λωρίδας χάλυβα. απουσία ρωγμών, ελασμάτων ή έντονης σκουριάς.

3. Απαγορεύεται αυστηρά η είσοδος στην παραγωγή μη συμμορφούμενων πρώτων υλών.

II. Στάδιο 2: Παραγωγή Ψυχρού Σχηματισμένων Τετράγωνων/Ορθογώνιων Σωλήνων Βάσης

Κύρια διαδικασία: Ξετύλιξη λωρίδας → Ισοπέδωση → Συνεχής διαμόρφωση ψυχρής ρολού → Συγκόλληση υψηλής συχνότητας → Διαστασιολόγηση και ευθυγράμμιση → Μη καταστροφική δοκιμή (NDT) → Κοπή σε μήκος.

1. Ξετύλιγμα και ισοπέδωση: Ξετυλίγοντας το χαλύβδινο πηνίο και την ισοπέδωση πολλαπλών κυλίνδρων για την εξάλειψη της παραμόρφωσης της λωρίδας και της κυματιστή παραμόρφωση. 2. Συνεχής διαμόρφωση ψυχρού κυλίνδρου: Προοδευτική κάμψη χρησιμοποιώντας πολλαπλά σετ κυλίνδρων ακριβείας για να σχηματιστεί σταδιακά μια κλειστή τετράγωνη ή ορθογώνια διατομή. γωνιακή ανοχή ≤±0,5°.

3. Συγκόλληση υψηλής συχνότητας: Σύντηξη της ραφής του σωλήνα μέσω επαγωγικής συγκόλλησης υψηλής συχνότητας. αντοχή συγκόλλησης ≥95% του υλικού βάσης. Τα εσωτερικά και εξωτερικά σφαιρίδια συγκόλλησης καλύπτονται για να αφαιρέσουν τα γρέζια και να αποτρέψουν τη συγκέντρωση του στρες.

4. Διαστασιολόγηση και ευθυγράμμιση ακριβείας: Οι μονάδες μεγέθους κυλίνδρων ελέγχουν τις διαστάσεις της διατομής (ανοχή ≤±0,1 mm). συνολική ευθύτητα σωλήνα ≤1mm/m.

5. Διαδικτυακές μη καταστροφικές δοκιμές (NDT): Δοκιμές δινορευμάτων ή υπερήχων για τον εντοπισμό κρυφών ρωγμών συγκόλλησης ή εγκλεισμάτων σκωρίας. defective tubes are automatically rejected.

6. Flying Cut-to-Length: Ακριβής κοπή σε μήκη σχεδιασμού (6m/9m/12m ή προσαρμοσμένη). Οι τελικές όψεις είναι λείες και χωρίς σχίσιμο.

III. Στάδιο 3: Εξειδικευμένη προσαρμοσμένη επεξεργασία για τεγίδες

Σωλήνας τετράγωνης βάσης → Τελειωμένο εξάρτημα τεγίδας. ένα εξειδικευμένο στάδιο βαθιάς επεξεργασίας για μεταλλικές κατασκευές.

1. Πρόσοψη στα άκρα και αφαίρεση γρεζιών: Τα άκρα των σωλήνων είναι λεία για την εξάλειψη της κοπής σκωρίας και των αιχμηρών γωνιών.

2. Διάτρηση/διάτρηση οπών CNC (Κρίσιμη διαδικασία)

1. Άκρα: Στήριξη οπών μπουλονιών (M12/M14/M16). απόκλιση θέσης οπής ≤±1mm.

2. Σώμα σωλήνα: Τρύπες για ράβδους σύνδεσης και διαγώνιες ράβδους σύνδεσης (για συστήματα πλευρικής ευστάθειας).

3. Απαιτήσεις οπών: Αποφύγετε τις ζώνες συγκέντρωσης τάσεων. Οι τρύπες πρέπει να είναι τέλεια στρογγυλές και χωρίς σχίσιμο.

3. End Sealing Plate Welding (Mandatory for coastal/outdoor use): Sealing plates are fully welded to both ends of the square tube to prevent water ingress, dust accumulation, and internal corrosion.

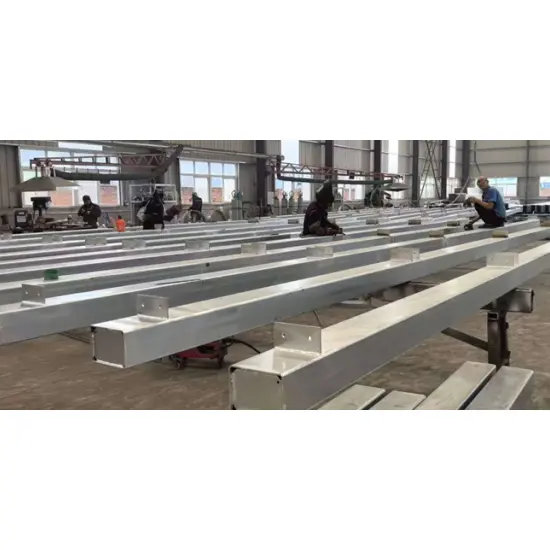

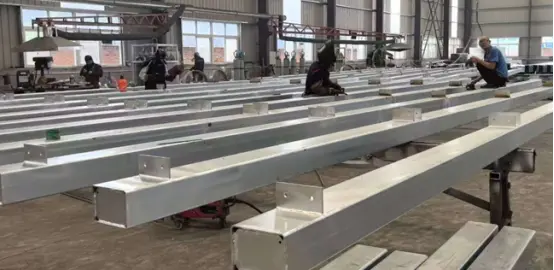

4. Purlin Bracket/Stiffener Plate Welding (As required): L-shaped purlin brackets and local stiffener plates are welded at support locations; welds must be full and sound, free of cold shuts or slag inclusions.

5. Συγκόλληση πλάκας σύνδεσης στερέωσης μαρκίζας (Πρότυπο για τεγίδες οροφής): Τα σημεία σύνδεσης γωνιακού σιδερώματος μαρκίζας συγκολλούνται σύμφωνα με τα σχέδια.

6. Συνολική δευτερεύουσα ευθυγράμμιση: Διόρθωση της πλευρικής υπόκλισης και συστροφής μετά από συγκόλληση και επεξεργασία οπών για διασφάλιση ευθύτητας κατά την εγκατάσταση.

IV. Στάδιο 4: Αντιδιαβρωτική επεξεργασία επιφάνειας

Διαδικασία Α: Γαλβανισμός εν θερμώ (Προτιμάται για εξωτερικούς, εργοστασιακούς, παράκτιους ή εξαιρετικά διαβρωτικούς χώρους)

Τυπικό: GB/T 13912

1. Προεπεξεργασία: Αλκαλική απολίπανση → Ξέπλυμα με νερό → Οξινόπυρα (αφαίρεση σκουριάς) → Ξέπλυμα με νερό → Ροή → Στέγνωμα

2. Γαλβανισμός εν θερμώ: Εμβάπτιση σε λιωμένο ψευδάργυρο σε περίπου. 450°C για ομοιόμορφη επίστρωση

3. Παθητικοποίηση & Ψύξη: Ενισχύει την πρόσφυση του στρώματος ψευδαργύρου και την αντοχή στη λευκή σκουριά

4. Πρότυπα ποιότητας: Εσωτερικό στρώμα ψευδαργύρου ≥80μm. Παράκτιες/Χημικές ζώνες ≥120μm; χωρίς κηλίδες χωρίς επίστρωση, ξεφλούδισμα ή χαλάρωση.

Διαδικασία Β: Βαφή βαφής (για εσωτερικούς/στεγνούς χώρους)

1. Αμμοβολή με βολή/άμμο σε βαθμό Sa2.5 για αφαίρεση σκουριάς

2. Primer (Epoxy primer) → Topcoat (ανθεκτική στις καιρικές συνθήκες τελική επίστρωση)

3. Συνολικό πάχος φιλμ ≥80μm. χωρίς χαμένα σημεία, χαλάρωση ή φυσαλίδες.

V. Στάδιο 5: Ολοκληρωμένη Εργοστασιακή Επιθεώρηση Τελικών Προϊόντων

1. Επιθεώρηση διαστάσεων: Προδιαγραφές διατομής, μήκος, διάμετρος οπών, απόσταση οπών, ευθύτητα και καθετότητα τελικής όψης.

2. Οπτική επιθεώρηση: Χωρίς παραμόρφωση, βαθουλώματα, ρωγμές ή σκωρίες συγκόλλησης. ομοιόμορφη επίστρωση γαλβανισμού/βαφής.

3. Αντιδιαβρωτικός έλεγχος: Επιτόπιοι έλεγχοι για το πάχος του στρώματος ψευδαργύρου, το πάχος του φιλμ βαφής και την πρόσφυση.

4. Μηχανικές δοκιμές: Δειγματοληψία παρτίδων για δοκιμές κάμψης και εφελκυσμού για εξασφάλιση φέρουσας απόδοσης.

5. Τεκμηρίωση: Έκδοση πιστοποιητικών προϊόντων, προδιαγραφών υλικών, εκθέσεων γαλβανισμού και αρχείων επιθεώρησης.

VI. Στάδιο 6: Συσκευασία, επισήμανση, αποθήκευση και αποστολή

1. Ομαδοποίηση βάσει προδιαγραφών και μήκους. ασφαλισμένο με χαλύβδινο λουράκι για αποφυγή παραμόρφωσης από κρούση κατά τη μεταφορά.

2. Επισήμανση δέσμης: Προδιαγραφή, υλικό, μήκος, ποσότητα, ημερομηνία παραγωγής και αριθμός παρτίδας.

3. Φόρτωση & Μεταφορά: Προστασία από τη βροχή κατά τη φόρτωση. Απαγορεύεται αυστηρά ρίψη ή βαριά σύνθλιψη κατά την ανύψωση και τη μεταφορά. Κρίσιμα Σημεία Ελέγχου Διαδικασιών

1. Η κλειστή διατομή του τετράγωνου σωλήνα πρέπει να είναι απαλλαγμένη από ανοίγματα ή ρωγμές συγκόλλησης.

2. Το εκ νέου ίσιωμα είναι υποχρεωτικό μετά την κοπή οπών και τη συγκόλληση για τον έλεγχο της συνολικής συστροφής.

3. Για εφαρμογές σε εξωτερικούς χώρους, πρέπει να τοποθετηθούν ακραίες πλάκες στεγανοποίησης για να σφραγίζουν την εσωτερική κοιλότητα και να αποτρέπουν τη διάβρωση.

4. Ο γαλβανισμός εν θερμώ πρέπει να είναι απαλλαγμένος από μη επικαλυμμένες περιοχές, παχιές ακμές και οζίδια ψευδαργύρου.

5. Η ακρίβεια της θέσης της οπής επηρεάζει άμεσα την επιτόπια εγκατάσταση. η ανοχή πρέπει να ελέγχεται αυστηρά σε ≤1mm. Απλοποιημένο διάγραμμα ροής διαδικασίας

Αποδοχή πρώτων υλών → Ξετύλιξη και ισοπέδωση → Μορφοποίηση ψυχρού κυλίνδρου → Συγκόλληση υψηλής συχνότητας → Μέγεθος και ευθυγράμμιση → Ανίχνευση ελαττωμάτων → Διάτρηση οπών με CNC → Συγκόλληση τελικής πλάκας/εξαρτήματος → Δευτερεύον ίσιωμα → Δευτερεύον ίσιωμα →Προϊόντα Covan Fightingin Hot-Di Επιθεώρηση → Συσκευασία & Σήμανση → Αποθήκευση & Αποστολή

Βασικές Παράμετροι Απόδοσης

I. Μηχανικές Ιδιότητες Βασικού Υλικού

1. Βαθμός υλικού: Q235B, Q355B

Q235B: Αντοχή διαρροής ≥235 MPa, Αντοχή εφελκυσμού 375–500 MPa

Q355B: Αντοχή διαρροής ≥355 MPa, Αντοχή εφελκυσμού 470–630 MPa

2. Συντελεστής Γραμμικής διαστολής: 1,2 × 10-5/°C

II. Κοινές Διατομές (mm) + Θεωρητικό Βάρος

Τυπικό πάχος τοιχώματος τεγίδων: 2,0/2,5/3,0 mm; Βαρέα/Παχύ: 3,0–4,0 mm

III. Αντιδιαβρωτικές προδιαγραφές

1. Γαλβανισμός εν θερμώ: Εσωτερικό στρώμα ψευδαργύρου ≥80 μm. Περιοχές παράκτιων/Χημικών εργοστασίων ≥120 μm

2. Αντιδιαβρωτική βαφή: Ολικό πάχος φιλμ (εποξειδικό αστάρι + τελική επίστρωση) ≥80 μm

IV. Προδιαγραφές αξεσουάρ

1. Ράβδοι δεσίματος: φ12, φ14 (Στρογγυλός χάλυβας Q235, Γαλβανισμένος εν θερμώ με άκρα με έλαση με κλωστή)

2. Βέργες Sag: Φ32 × 2.0 Welded Pipe

3. Σιδεράκια μαρκίζας: L40×4, L50×5 Angle Steel

4. Συνδέσεις: Τεγίδες (3,0–5,0 mm από χάλυβα), μπουλόνια (M12/M14/M16)

V. Επιλογή & Εφαρμογή

1. Τυπικοί τοίχοι / Μικρά κουβούκλια: 60×60×2,0, 80×40×2,0

2. Τυπικές εργοστασιακές στέγες: 80×80, 100×50×2,0–2,5

3. Παράκτιες περιοχές με ισχυρούς ανέμους / Πλαίσιο οροφής βαρέως τύπου: τμήματα 100×100 mm ή 120×60×2,5–3,0 mm (ατσάλι Q355B με γαλβανισμό βαρέως τύπου).

VI. Δομικά Χαρακτηριστικά

Οι τετράγωνες κοίλες τεγίδες χαλύβδινων σωλήνων διαθέτουν κλειστή κοίλη διατομή, προσφέροντας αντίσταση στρέψης πολύ ανώτερη από αυτή των τομών C, των διατομών Z ή του χάλυβα καναλιού. για μικρά έως μεσαία ανοίγματα, αυτό επιτρέπει τη μείωση του αριθμού των ράβδων χαλάρωσης και των γονάτων που απαιτούνται.
