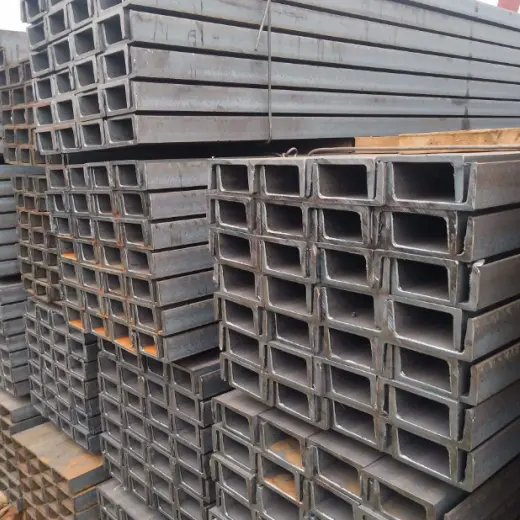

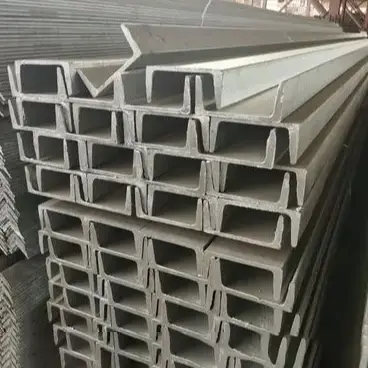

Τεγίδες καναλιού από χάλυβα θερμής έλασης για στέγες

Οι τεγίδες με κανάλια θερμής έλασης για στέγες χρησιμεύουν ως βαρέως τύπου, φέροντα δομικά μέλη για στέγες και τοίχους. Σε αντίθεση με τις τεγίδες C ή Z με λεπτό τοίχωμα ψυχρής διαμόρφωσης, σχηματίζονται ως ενιαία, ενιαία μονάδα απευθείας από χάλυβα θερμής έλασης. Αυτή η διαδικασία εξαλείφει τις εσωτερικές καταπονήσεις που σχετίζονται με την ψυχρή διαμόρφωση και εξασφαλίζει ομοιόμορφο πάχος σε όλο το πλέγμα και τις φλάντζες, καθιστώντας τις την ιδανική επιλογή αντικατάστασης όταν η φέρουσα ικανότητα των τεγίδων από χάλυβα ελαφρού εύρους είναι ανεπαρκής.

Πεδίο εφαρμογής προϊόντος και συμμόρφωση με τα εθνικά πρότυπα

1. Βασικά Πρότυπα Συμμόρφωσης

Συμμόρφωση με την πρώτη ύλη: Οι τεγίδες καναλιών από παρθένο χάλυβα θερμής έλασης για στέγες τυλίγονται σύμφωνα με το Εθνικό Πρότυπο GB/T707. Η χρήση ανακυκλωμένων/επανατυλιγμένων μη τυποποιημένων υλικών απαγορεύεται και αποτρέπεται αυστηρά η υπερβολική αρνητική απόκλιση πάχους τοιχώματος.

Επεξεργασία τελικού προϊόντος: Ο χάλυβας παρθένου καναλιού υφίσταται κοπή σταθερού μήκους, ανακούφιση από την πίεση, διάτρηση ιστού ακριβείας και αφαίρεση γρεζιών στο άκρο. οι μηχανικές ιδιότητες του υλικού βάσης θερμής έλασης παραμένουν αναλλοίωτες, με την επεξεργασία να περιορίζεται στο φινίρισμα ακριβείας για τη συναρμολόγηση.

2. Operational Suitability

Κατάλληλες Εφαρμογές: Βάσεις δοκών με δακτύλιο από χάλυβα ή σκυρόδεμα, στέγες βαρέως φορτίου, αναρτημένες πλατφόρμες για εξοπλισμό σε οροφή, βοηθητικές εγκαταστάσεις υψηλής θερμοκρασίας σε εργοστάσια τήξης και ανακαίνιση παλαιωμένων δομών πυλών με άκαμπτο πλαίσιο.

Απαγορευμένες Εφαρμογές: Τυπικά νέα εργοστασιακά κτίρια ελαφρού φορτίου (ανάπεδα κάτω από 15 μέτρα) και στέγες με απότομη κλίση με συνεχή επικάλυψη. Αυτά τα σενάρια προσφέρουν χαμηλή σχέση κόστους-αποτελεσματικότητας και δομικής καταλληλότητας.

3. Εργοστασιακή Εφαρμοσμένη Αντιδιαβρωτική Ταξινόμηση

Εσωτερικά περιβάλλοντα ξηρά/χωρίς σκόνη: Αμμοβολή/ αφαίρεση σκουριάς ακολουθούμενη από σύνθετη βαφή.

Υγρό/Παράκτιο/Χημικό περιβάλλον εξωτερικού χώρου: Γαλβανισμός εν θερμώ για μακροχρόνια αντιδιαβρωτική προστασία.

Complete Product Supply

1. Προδιαγραφές βασικού αποθέματος για τεγίδες καναλιού από χάλυβα θερμής έλασης

Χάλυβας Νο. 8 καναλιών: 80×43×5mm (Κύριο υλικό για έργα ανακαίνισης μικρής κλίμακας)

Χάλυβας αρ. 10 καναλιών: 100×48×5,3 χιλιοστά (Κύριο υλικό για γενικές στέγες βαρέος φορτίου)

Χάλυβας Νο. 12 καναλιών: 120×53×5,5 χιλιοστά (Ειδικό για πλατφόρμες εξοπλισμού και περιοχές με συσσώρευση μεγάλου χιονιού)

2. Στοιχεία πλευρικής σταθερότητας

Στρογγυλές χαλύβδινες ράβδοι: Φ12, Φ14 Q235 γαλβανισμένος εν θερμώ στρογγυλός χάλυβας με άκρα έλασης με κλωστή. Λόγω της υψηλής σκληρότητας του χαλύβδινου ιστού καναλιού, απαγορεύεται η διάτρηση επί τόπου—οι οπές των μπουλονιών πρέπει να προκατασκευάζονται στο εργοστάσιο.

Αντηρίδες μανικιών: Φ32×2.0 συγκολλημένος χαλύβδινος σωλήνας; χρησιμοποιείται για άκαμπτη γωνιακή στήριξη διαγώνιων ράβδων πρόσδεσης για την εξουδετέρωση της τοπικής διατμητικής τάσης.

Σιδεράκια γονάτων οροφής: L40×4 ή L50×5 χάλυβας ίσης γωνίας. συνδέει τις τεγίδες με τις κύριες δοκούς για να αντιστέκεται στην ανατροπή που προκαλείται από την αναρρόφηση του ανέμου.

3. Υποστήριξη στοιχείων σύνδεσης

Τεγίδες: πλάκα από χάλυβα θερμής έλασης 3,0–5,0 mm (κομμένη και λυγισμένη) με προ-τρυπημένες οπές για μπουλόνια.

Μπουλόνια στερέωσης: M14 ή M16 γαλβανισμένα εν θερμώ μπουλόνια υψηλής αντοχής. έχει μέγεθος ώστε να ταιριάζει στις οπές εγκατάστασης μεγάλης διαμέτρου στο χάλυβα καναλιού.

4. Συμβατά υλικά επένδυσης άνω οροφής

Άμεση συμβατότητα: Τυπικά φύλλα χάλυβα με χρώμα όρθιας ραφής, επιστρωμένα έγχρωμα χαλύβδινα πάνελ οροφής και μονωτικά στρώματα υαλοβάμβακα/πετροβάμβακα.

Αντιστοίχιση επένδυσης/φλας: Καλύμματα κορυφογραμμών, αναβοσβήνει μαρκίζα και επένδυση αρμών διαστολής οροφής.

Επιλογές διαμόρφωσης με βάση συγκεκριμένα σενάρια εφαρμογών

1. Διαμόρφωση για ανακαίνιση παλαιών εργοστασιακών κτιρίων μικρής έκτασης

Κύρια επιλογή υλικού: Νο. 8 χαλύβδινες τεγίδες καναλιών θερμής έλασης (τυπικά μήκη 6–9 m).

Βοηθητικά υλικά: Φ12 απλές ράβδοι μονής σειράς. χωρίς πρόσθετα σιδεράκια στο γόνατο.

Αντιδιαβρωτική επεξεργασία: αμμοβολή βαθμού Sa2,5 + εποξειδικό αστάρι + δύο στρώσεις τελικής επίστρωσης (πάχος φιλμ ≥80 μm).

Εφαρμοστέες συνθήκες: Φορτίο στέγης ≤0,8 kN/m²; χωρίς αναρτημένο εξοπλισμό. ξηρές περιοχές της ενδοχώρας.

2. Διαμόρφωση για στέγες βαρέως φορτίου και πλατφόρμες συντήρησης εξοπλισμού

Κύρια επιλογή υλικού: Νο. 10 ή Νο. 12 παχύρρευστο χάλυβα καναλιών. Η απόσταση τεγίδων μειώνεται όπως απαιτείται. Βοηθητικά υλικά: Φ14 ραβδώσεις σε κοντινή απόσταση. γωνιακά χαλύβδινα σιδεράκια γονάτων τοποθετημένα στο 100% των θέσεων τεγίδων.

Αντιδιαβρωτική επεξεργασία: Βαφή με σπρέι για εσωτερική χρήση. γαλβανισμός εν θερμώ για εξωτερική χρήση.

Συνθήκες εφαρμογής: Η οροφή υποστηρίζει πρόσθετα φορτία όπως ανεμιστήρες, φωτοβολταϊκά συστήματα ή κίνηση του προσωπικού συντήρησης.

3. Διαμόρφωση για παράκτιες περιοχές (Υψηλή αλατότητα/Υγρασία)

Επιλογή Υλικού: Μεγέθη που κυμαίνονται από Νο. 8 έως Νο. 12 (επιλέγονται βάσει απαιτήσεων).

Αντιδιαβρωτικό Πρότυπο: Οι τεγίδες, οι ράβδοι πρόσδεσης, τα στηρίγματα γονάτων και οι βραχίονες τεγίδας διαθέτουν όλα γαλβανισμένη επίστρωση πάχους ≥120μm για την εξάλειψη της γαλβανικής διάβρωσης μεταξύ των εξαρτημάτων.

Λεπτομέρειες εγκατάστασης: Τα αντιδιαβρωτικά παρεμβύσματα τοποθετούνται μεταξύ των βραχιόνων τεγίδας και των κυρίων δοκών για να σπάσουν τη διαδρομή για ηλεκτροχημική διάβρωση.

Σύγκριση απόδοσης με τεγίδες C/Z ψυχρής διαμόρφωσης

1. Απόλυτη αντοχή σε φορτίο και κρούση

Τεγίδες καναλιών από χάλυβα θερμής έλασης για στέγες: Το υλικό βάσης θερμής έλασης έχει ομοιόμορφο πάχος τοιχώματος και καμία υπολειπόμενη τάση από ψυχρή διαμόρφωση. Αντέχει πλευρικές κρούσεις βαρέων αντικειμένων και συγκεντρωμένα φορτία χιονιού χωρίς λυγισμό ή βαθουλώματα.

Τεγίδες C/Z: Λεπτά τοιχώματα και ψυχρής διαμόρφωσης. Τα συγκεντρωμένα φορτία που υπερβαίνουν τα όρια προκαλούν άμεση κάμψη ή σχίσιμο, καθιστώντας τα ακατάλληλα για ανάρτηση εξοπλισμού.

2. Σταθερότητα παραμόρφωσης σε συνθήκες υψηλής θερμοκρασίας/πυρκαγιά

Τεγίδες από χάλυβα καναλιών: Υλικό βάσης με πυκνή έλαση. Δεν εμφανίζεται πλευρική συστροφή κατά τη βραχυπρόθεσμη έκθεση σε θερμοκρασίες έως 400°C, γεγονός που τα καθιστά κατάλληλα για λεβητοστάσια και εργαστήρια τήξης.

Τεγίδες C/Z: Η θερμική καταπόνηση απελευθερώνεται γρήγορα σε τμήματα με λεπτά τοιχώματα, οδηγώντας σε εύκολο πλευρικό λυγισμό και κατάρρευση. συχνά αποτυγχάνει στις επιθεωρήσεις πυρασφάλειας.

3. Ευκολία επιτόπιων τροποποιήσεων

Τεγίδες από χάλυβα καναλιού: Το επαρκές πάχος ιστού επιτρέπει αυθαίρετη διάτρηση και συγκόλληση των στηρίξεων αγωγών χωρίς να διακυβεύεται η συνολική φέρουσα ικανότητα του τμήματος.

Τεγίδες C/Z: Μια μονή οπή με διάμετρο άνω των 12 mm μειώνει σημαντικά την αντοχή στην κάμψη, περιορίζοντας σοβαρά τις μελλοντικές τροποποιήσεις.

4. Εγγενείς περιορισμοί και αντισταθμίσεις επιλογής

Περιορισμοί κόστους και αυτο-βάρους: Για το ίδιο διάστημα, το αυτο-βάρος είναι πάνω από 60% υψηλότερο από τον χάλυβα τομής C, αυξάνοντας το κόστος κατασκευής της κύριας δοκού και της θεμελίωσης κατά 12%–15%.

Δομικοί περιορισμοί: Οι επίπεδες φλάντζες εμποδίζουν την επικάλυψη για μεγάλα μήκη, καθιστώντας τις ακατάλληλες για συνεχείς φέροντες σχεδιασμούς σε στέγες με απότομη κλίση.

Διαδικασία ποιοτικού ελέγχου ακριβείας από άκρο σε άκρο

1. Επαλήθευση Πρώτων Υλών πριν από την εισαγωγή

Οπτική επιθεώρηση: Ελέγξτε για συστροφή χάλυβα καναλιού, ρωγμές της φλάντζας, παραμόρφωση ακμής/γωνίας και αποκόλληση της επιφάνειας.

Επαλήθευση παραμέτρων: Επιτόπιος έλεγχος ανοχές πάχους ιστού και πλάτους φλάντζας. επαλήθευση πιστοποιητικών ποιότητας υλικού μύλου· διεξαγωγή φασματικής εκ νέου δοκιμής για χάλυβα ποιότητας Q235B.

2. Επεξεργασία Ακρίβειας Τεγίδων από Χάλυβα Θερμής Έλασης για Στέγες

Κοπή σε μήκος: Κοπή πλάσματος ακριβείας. απόκλιση καθετότητας προσώπου κοπής ≤ 1mm.

Διάτρηση ανακούφισης από το στρες: Τοποθέτηση οπών ≥ 1,5 φορές τη διάμετρο της οπής από τη φλάντζα. αποφύγετε την αδύναμη ζώνη του κεντρικού ιστού για να αποτρέψετε το σχίσιμο υπό φορτίο.

Τρίψιμο τελικής όψης: Αφαιρέστε τα γρέζια από τις κομμένες άκρες και τις τρύπες για να αποφύγετε ζημιά στην αντιδιαβρωτική επίστρωση κατά τη μεταφορά και τραυματισμούς στο προσωπικό εγκατάστασης.

3. Αντιδιαβρωτικό φινίρισμα διπλής διαδρομής

Διαδρομή επίστρωσης βαφής: Αμμοβολή (Sa2.5) για αφαίρεση σκουριάς → εκκένωση σκόνης → ψεκασμός εποξειδικού ασταριού → ψεκασμός τελικής στρώσης διπλής στρώσης → 72 ώρες σκλήρυνση σε θερμοκρασία περιβάλλοντος.

Διαδρομή γαλβανισμού εν θερμώ: Οξινόπλυση/απολίπανση → ξέπλυμα με νερό → εμβάπτιση ροής → γαλβανισμός εν θερμώ στους 450–460°C → ψύξη/παθητικοποίηση αέρα → λείανση επιφανειακών οζιδίων ψευδαργύρου.

4. Τελική Εργοστασιακή Επιθεώρηση και Συσκευασία

Διαστάσεις & Γεωμετρική Επιθεώρηση: Πλήρης επιθεώρηση ευθύτητας, συστροφής/παραμόρφωσης και απόστασης οπών.

Αντιδιαβρωτικός Σημειακός Έλεγχος: Επιτόπια επαλήθευση πάχους χρησιμοποιώντας μεμβράνη βαφής και μετρητές πάχους στρώσης γαλβανισμού.

Αποθήκευση & Συσκευασία: Συσκευασία παλετών από χάλυβα. σήμανση με προδιαγραφές μοντέλου, υλικού και αντιδιαβρωτικών προδιαγραφών. ανθεκτική στην υγρασία συσκευασία ελαστικής περιτύλιξης για θαλάσσια μεταφορά.

Εθνικές Πρότυπες Μηχανικές Ιδιότητες και Πραγματικές Παράμετροι Διατομής

1. Μηχανικές παράμετροι υλικού βάσης

Υλικό: δομικός χάλυβας άνθρακα θερμής έλασης Q235B

Μηχανική αντοχή: Αντοχή διαρροής ≥ 235 MPa. αντοχή σε εφελκυσμό 375–500 MPa

Συντελεστής θερμικής διαστολής: 1,2 × 10-5/°C; κενά διαστολής που απαιτούνται για στέγες μεγάλου ανοίγματος

2. Ποσοτικές Αντιδιαβρωτικές Παράμετροι

Αντιδιαβρωτικό με βάση το χρώμα: Συνολικό πάχος σύνθετης επίστρωσης ≥ 80 μm

Γαλβανισμός εν θερμώ: ≥ 80 μm για τυπικές εσωτερικές περιοχές. ≥ 120 μm για παράκτιες ή χημικές ζώνες διάβρωσης

FAQ

1. Μπορούν οι τεγίδες με κανάλια θερμής έλασης για στέγες να αντικαταστήσουν τις τεγίδες σχήματος Ζ για στέγες με απότομη κλίση;

Απάντηση: Όχι. Ο χάλυβας καναλιών διαθέτει επίπεδες φλάντζες, γεγονός που προκαλεί έκκεντρη φόρτωση σε κεκλιμένες στέγες και εμποδίζει τη συνεχή φέρουσα φορτία μέσω επικάλυψης. Αυτό καθιστά τις τεγίδες πολύ επιρρεπείς σε ανατροπή με την πάροδο του χρόνου, επομένως είναι κατάλληλες μόνο για επίπεδη εγκατάσταση.

2. Τα βοηθητικά εξαρτήματα για παράκτια έργα απαιτούν ξεχωριστό γαλβανισμό;

Απάντηση: Ναι. Οι πιθανές διαφορές μεταξύ διαφορετικών υλικών χάλυβα επιταχύνουν τη διάβρωση. Η HAISHENG εφαρμόζει το πρότυπο γαλβανισμού 120 μm σε όλα τα βοηθητικά εξαρτήματα από προεπιλογή, επομένως οι πελάτες δεν χρειάζεται να τα προμηθεύονται χωριστά.

3. Ποια είναι η διαφορά μεταξύ της επιτόπιας διάτρησης οπών και της εργοστασιακής προδιάτρησης για χάλυβα καναλιών;

Απάντηση: Η επιτόπια γεώτρηση στερείται ανακούφισης από το στρες, δημιουργώντας υψηλό κίνδυνο σχίσιμο ιστού. Η εργοστασιακή προδιάτρηση ακολουθεί τα εθνικά πρότυπα για την απόσταση των οπών χωρίς να διακυβεύεται η δομική φέρουσα ικανότητα και είναι υποχρεωτική απαίτηση για έργα στο εξωτερικό.
