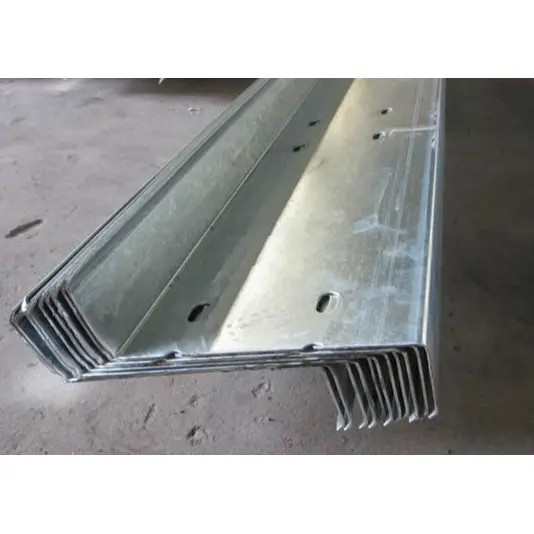

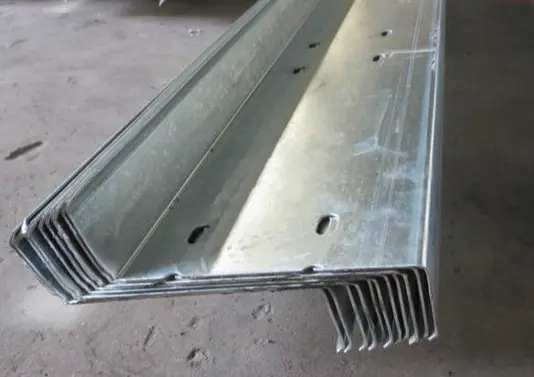

Τεγίδες από χάλυβα ψυχρής έλασης Z Section

Οι χαλύβδινες τεγίδες ψυχρής έλασης Z της HAISHENG είναι φέροντα προφίλ με λεπτό τοίχωμα που έχουν σχεδιαστεί ειδικά για στέγες με κεκλιμένες μεταλλικές κατασκευές. Σε αντίθεση με τις συμβατικές τεγίδες καισαρικής τομής, η κεκλιμένη δομή της φλάντζας τους επιτρέπει την επικάλυψη από άκρο σε άκρο για να σχηματίσει μια συνεχή φέρουσα δοκό, ενισχύοντας σημαντικά την ικανότητα φόρτωσης οροφής μειώνοντας παράλληλα την κατανάλωση χάλυβα. Ως προμηθευτής κατασκευών από χάλυβα μίας στάσης, προσφέρουμε περισσότερα από τα προφίλ διατομής Z. παρέχουμε ολοκληρωμένες λύσεις τεγίδων προσαρμοσμένες σε παράγοντες όπως η διάρκεια του εργοστασίου, τα τοπικά φορτία ανέμου και τα παράκτια περιβάλλοντα ψεκασμού αλατιού. Διαχειριζόμαστε τα πάντα, από την ποιότητα γαλβανισμού πρώτων υλών και τη διάτρηση σε σειρά έως την αποστολή όλων των υποστηρικτικών αξεσουάρ, επιλύοντας έτσι κοινά ζητήματα μηχανικής —όπως αναντιστοιχίες διαστάσεων, ασυνεπή αντιδιαβρωτικά πρότυπα και δομική ανεπάρκεια κατά την επιτόπια συναρμολόγηση— που προκύπτουν κατά την προμήθεια προφίλ και αξεσουάρ ξεχωριστά.

Ορισμός προϊόντος και πεδίο εφαρμογής

1. Υλικό και διαδικασία:

Αυτές οι χαλύβδινες τεγίδες ψυχρής έλασης διατομής Z κατασκευάζονται από γαλβανισμένη εν θερμώ λωρίδα χάλυβα Q235B χρησιμοποιώντας μια πλήρως αυτοματοποιημένη γραμμή ψυχρής διαμόρφωσης για συνεχή διαμόρφωση κυλίνδρων, με αποτέλεσμα ένα τυπικό προφίλ χάλυβα με λεπτό τοίχωμα, ελαφρού μετρητή με διατομή σχήματος Ζ.

2. Κύρια εφαρμογή:

Εγκατεστημένα πάνω από τις κύριες δοκούς οροφής, υποστηρίζουν το πλήρες φορτίο των χαλύβδινων λαμαρινών και μονωτικών στρωμάτων της οροφής, μεταφέροντας αυτά τα φορτία στην κύρια μεταλλική κατασκευή. Χρησιμοποιούνται ευρέως σε κτίρια εργοστασίων πλαισίων πύλης και στέγες πλαισίων μεγάλου ανοίγματος.

3. Βασικά δομικά χαρακτηριστικά:

Σχεδιασμένα με φλάντζες που έχουν κλίση σε αντίθετες κατευθύνσεις, τα άκρα μπορούν να επικαλύπτονται απευθείας (κλιμακωτά) για να επεκτείνουν το μήκος, δημιουργώντας ένα σύστημα συνεχούς δοκού πολλαπλών ανοιγμάτων. Αυτό προσφέρει ανώτερη συνολική αντίσταση κάμψης σε σύγκριση με τις τεγίδες καισαρικής τομής.

4. Περιορισμοί χρήσης:

Οι διαμορφώσεις με κεκλιμένη φλάντζα είναι ακατάλληλες για την κάθετη τοποθέτηση εξωτερικών πάνελ τοίχου. Οι τομές καισαρικής είναι η τυπική επιλογή για φέροντες τοίχους, ενώ οι τομές Z σπάνια χρησιμοποιούνται για τοίχους.

5. Πρότυπο προστασίας από τη διάβρωση υλικού βάσης:

Ο γαλβανισμός εν θερμώ είναι η τυπική διαδικασία. το πάχος της επίστρωσης πρέπει να είναι ≥80μm για τυπικές βιομηχανικές εγκαταστάσεις στην ενδοχώρα και ≥120μm για παράκτιες ή χημικά διαβρωτικές περιοχές.

Ολοκληρωμένη διαμόρφωση πακέτου προμηθειών

1 Προδιαγραφές κύριας ενότητας Z

Πρότυπο χαρακτηρισμού τομής: Ύψος × Φλάντζα × Χείλος (Υ × Β × Γ)

Τυπικά μοντέλα στοκ: Z140×50×20, Z160×50×20, Z180×60×20, Z200×70×20, Z220×75×20, Z250×75×20, Z280×80×20, Z300×80×20

Κοινό εύρος πάχους τοιχώματος: 1,8 mm, 2,0 mm, 2,2 mm, 2,5 mm; Διατίθενται εκδόσεις βαρέως τύπου 3,0 mm για προσαρμοσμένα έργα.

2 Στοιχεία πλευρικής σταθερότητας

1). Ράβδοι σαγρέωσης: Γαλβανισμένος εν θερμώ στρογγυλός χάλυβας (Φ10, Φ12). Διατίθεται σε ίσιο και διαγώνιο τύπο για να περιορίζει την πλευρική μετατόπιση των τμημάτων Z και να αποτρέπει τη συστροφή ή την αστάθεια κάτω από υψηλά φορτία ανέμου.

2). Αντηρίδες: Γαλβανισμένα εν θερμώ χιτώνια συγκολλημένων σωλήνων (Φ32×2,0). εγκατεστημένο στα σημεία μετάβασης των διαγώνιων ράβδων κρεμασμού για να παρέχει άκαμπτη στήριξη, διασφαλίζοντας ότι οι ράβδοι δεν παραμορφώνονται υπό φορτίο.

3). Σιδεράκια φλάντζας οροφής: Χάλυβας μικρής γωνίας ή μικρά εξαρτήματα καισαρικής τομής. στερεωμένο στην τεγίδα του τμήματος Ζ στο ένα άκρο και συγκολλημένο στη χαλύβδινη δοκό οροφής στο άλλο. Αυτά αντιστέκονται στην ανατροπή της τεγίδας που προκαλείται από την ισχυρή αναρρόφηση του ανέμου. Η εγκατάσταση σε πλήρη στέγη είναι υποχρεωτική για βιομηχανικά κτίρια με ανοίγματα άνω των 18 μέτρων.

3 Εξειδικευμένα εξαρτήματα δομικής σύνδεσης

1). Τεγίδες: Πλάκες από γαλβανισμένο χάλυβα εν θερμώ (πάχος 3,0 mm–5,0 mm) συγκολλημένες εκ των προτέρων στην επάνω επιφάνεια της κύριας δοκού οροφής. χρησιμεύουν ως βάση για την αγκύρωση τεγίδων διατομής Ζ.

2). Μπουλόνια συναρμογής: Μ12 ή M14 γαλβανισμένα εν θερμώ μπουλόνια υψηλής αντοχής που χρησιμοποιούνται για τη στερέωση των επικαλυπτόμενων άκρων των τεγίδων.

4 Συμβατά υλικά περιβλήματος άνω οροφής

Η επάνω επιφάνεια των χαλύβδινων τεγίδων ψυχρής έλασης Z είναι συμβατή με πάνελ οροφής με όρθια ραφή 470/475 και τυποποιημένα φύλλα χάλυβα με έγχρωμη επίστρωση προφίλ. Υποστηρίζει επίσης ένα πλήρες σύστημα περιβλήματος οροφής που περιλαμβάνει θερμομόνωση, μεμβράνες PE που αναπνέουν και αναβοσβήνει ράχη.

Τυποποιημένα σχήματα διαμόρφωσης Purlin κατά σενάριο

1 τυπικά εργοστασιακά κτίρια με μεσαία ανοίγματα (κάτω από 15 μέτρα)

Χρησιμοποιεί το μοντέλο Z160×50×20 με πάχος τοιχώματος 2,0mm. Διαθέτει ράβδους κρεμάστρας με κανονική απόσταση και τοπικά σιδεράκια γονάτων μόνο στο μέσο του ανοίγματος της οροφής. κατάλληλο για εσωτερικές, συνηθισμένες αποθήκες επεξεργασίας χωρίς σημαντική αιολική διάβρωση.

2 Κτίρια εργοστασίων μεταλλικών κατασκευών μεγάλου ανοίγματος (18m–30m)

Χρησιμοποιεί μοντέλα Z180 και Z200 με πάχος τοιχώματος 2,0 mm–2,2 mm. διαθέτει μια πλήρη διάταξη από ίσιες και διαγώνιες ράβδους κρεμάσεως σε όλο το μήκος και στηρίγματα γονάτων σε όλο το άνοιγμα για να αντέχουν το βάρος της οροφής και τα ισχυρά φορτία πίεσης ανέμου.

3 Παράκτιες περιοχές με ισχυρούς ανέμους και στέγες με σκελετό μεγάλου εύρους

Χρησιμοποιεί παχύρρευστα προφίλ διατομής Z (2,2mm–2,5mm) με στενότερη απόσταση των ράβδων κρεμάμενης ράβδου και στηριγμάτων γονάτων εγκατεστημένα σε όλη την οροφή. το πάχος του στρώματος γαλβανισμού αυξάνεται στα 120μm για να αντισταθεί στη διάβρωση του θαλάσσιου αλατιού και στις ριπές ισχυρού ανέμου.

Z-Section Steel εναντίον C-Section Steel

1. Διαφορές δομής διατομής:

Οι τεγίδες από χάλυβα ψυχρής έλασης Z έχουν κεκλιμένες φλάντζες, επιτρέποντας στα άκρα να επικαλύπτονται και να σχηματίζουν μια συνεχή δομή δοκού. Οι τεγίδες από χάλυβα καισαρικής τομής έχουν επίπεδες φλάντζες που μπορούν να ενωθούν μόνο με πισινό, με αποτέλεσμα μια απλή δομική συμπεριφορά.

2. Σενάρια εφαρμογής:

Ο χάλυβας διατομής Z είναι κατάλληλος για κεκλιμένες στέγες και εφαρμογές μεγάλου ανοίγματος. Ο χάλυβας καισαρικής τομής χρησιμοποιείται συνήθως για περιφέρειες τοίχων και στέγες εργοστασίων με ανοίγματα 12 μέτρα ή λιγότερο.

3. Δομική απόδοση:

Με τις ίδιες διαστάσεις διατομής, ο χάλυβας διατομής Z έχει χαμηλότερες ροπές κάμψης στο μεσαίο άνοιγμα, επιτρέποντας μεγαλύτερες αποστάσεις οροφής μονού ανοίγματος.

Πέντε βασικά πρακτικά πλεονεκτήματα

1. Δομική καταλληλότητα για κεκλιμένες στέγες:

Οι κεκλιμένες φλάντζες ευθυγραμμίζονται φυσικά με την κλίση της οροφής, διατηρώντας την επάνω επιφάνεια της τεγόνας παράλληλη με το πάνελ της οροφής. Αυτό εξασφαλίζει κάθετη, ομοιόμορφη μεταφορά φορτίου και εξαλείφει την έκκεντρη φόρτιση.

2. Αποτελεσματική εγκατάσταση επικάλυψης:

Οι φλάντζες και στα δύο άκρα του προφίλ μπορούν να επικαλύπτονται απευθείας για να επεκτείνουν το μήκος χωρίς πρόσθετες πλάκες ματίσματος. Η απλή βίδα ολοκληρώνει την επέκταση, μειώνοντας σημαντικά τον χρόνο κατασκευής της στέγης.

3. Ανώτερη πλευρική σταθερότητα:

Το τμήμα προσφέρει υψηλή συνολική πλευρική ακαμψία και ισχυρή αντοχή στην πλευρική πίεση και τη στρεπτική παραμόρφωση, διασφαλίζοντας ότι η οροφή παραμένει σταθερή κατά τη διάρκεια ισχυρών ανέμων.

4. Ελαφρύ και εξοικονόμηση υλικού:

Για τις ίδιες απαιτήσεις ανοίγματος οροφής και φορτίου, ο χάλυβας διατομής Z επιτρέπει μικρότερες διατομές ή λεπτότερα τοιχώματα, μειώνοντας την ποσότητα χάλυβα που χρησιμοποιείται ανά μονάδα επιφάνειας και μειώνοντας το φορτίο στο κύριο χαλύβδινο πλαίσιο.

5. Βολική προκατασκευασμένη συναρμολόγηση:

Οι τρύπες των μπουλονιών για μάτισμα έχουν προ-τρυπηθεί στο εργοστάσιο. Η επιτόπια εγκατάσταση απαιτεί μόνο την εισαγωγή και το σφίξιμο του μπουλονιού - εξαλείφοντας την ανάγκη για επιτόπια διάτρηση - με αποτέλεσμα ασφαλείς συνδέσεις και ελάχιστα κατασκευαστικά απόβλητα.

Βασικοί διαφοροποιητές έναντι ανταγωνιστικών προϊόντων

1. Συμπεριφορά συνεχούς δέσμης: Εξοικονόμηση υλικών για μεγάλα ανοίγματα

Όταν επικαλύπτονται, οι τεγίδες από χάλυβα ψυχρής έλασης Z σχηματίζουν μια συνεχή δοκό πολλαπλών ανοιγμάτων, μειώνοντας αποτελεσματικά τις ροπές κάμψης στο μέσο του ανοίγματος. Υπό τις ίδιες συνθήκες φορτίου και ανοίγματος, μπορούν να χρησιμοποιηθούν μικρότερες προδιαγραφές προφίλ σε σύγκριση με τον χάλυβα τομής C, μειώνοντας το συνολικό κόστος προμήθειας χάλυβα. Αντίθετα, ο χάλυβας τομής C βασίζεται συνήθως σε συνδέσεις απλού ανοίγματος. Οι εφαρμογές μεγάλου ανοίγματος απαιτούν μεγαλύτερες διατομές, με αποτέλεσμα μεγαλύτερη κατανάλωση υλικού.

2 Ανώτερη αντοχή σε κάμψη σε διατομή

Δεδομένου του ίδιου ύψους και πάχους τοιχώματος, η διατομή Z προσφέρει υψηλότερη ροπή αδράνειας κατά μήκος του ισχυρού άξονά της σε σύγκριση με τον χάλυβα τομής C. Παρέχει ανώτερη κατακόρυφη φέρουσα ικανότητα και αντοχή στο βαρύ χιόνι και τους δυνατούς ανέμους, καθιστώντας το την προτιμώμενη επιλογή για παράκτια έργα και δομές διαστημικού πλαισίου μεγάλου ανοίγματος.

3 Ιδανικά κατάλληλα για στέγες με απότομη κλίση

Η δομή της κεκλιμένης φλάντζας είναι φυσικά συμβατή με κεκλιμένες στέγες, εξασφαλίζοντας σταθερή στήριξη χωρίς τον κίνδυνο μονόπλευρης, μη υποστηριζόμενης φόρτισης που συναντάται συχνά με τομές καισαρικής. Οι επίπεδες φλάντζες των τομών καισαρικής μπορεί να προκαλέσουν εκκεντρικότητα φορτίου σε απότομες πλαγιές, οδηγώντας σε παραμόρφωση και παραμόρφωση με την πάροδο του χρόνου.

4 Σημαντικά πλεονεκτήματα συνολικού κόστους

Η χρήση χάλυβα διατομής Z για στέγες μεγάλου ανοίγματος επιτρέπει τη μείωση των προδιαγραφών προφίλ και της συνολικής κατανάλωσης χάλυβα. Το αυτο-βάρος του είναι πολύ χαμηλότερο από αυτό του παραδοσιακού χάλυβα καναλιού θερμής έλασης. το υπερβολικό βάρος του χάλυβα καναλιού όχι μόνο αυξάνει το κόστος των υλικών αλλά αυξάνει επίσης το κόστος των δοκών και της κατασκευής θεμελίων, γι' αυτό και ο χάλυβας καναλιών θερμής έλασης έχει καταργηθεί σε μεγάλο βαθμό για τεγίδες στέγης σε σύγχρονα βιομηχανικά κτίρια από ελαφρύ χάλυβα.

5 Διπλά πλεονεκτήματα: Αντοχή στη διάβρωση και κατασκευή μεγάλου ανοίγματος

Κατασκευασμένο μέσω μιας ολοκληρωμένης διαδικασίας γαλβανισμού εν θερμώ, πληροί τα διπλά αντιδιαβρωτικά πρότυπα (80μm για τις εσωτερικές περιοχές, 120μm για τις παράκτιες περιοχές), εξασφαλίζοντας αντοχή στη σκουριά κατά τη μακροχρόνια χρήση σε εξωτερικούς χώρους. Για μεγάλα ανοίγματα οροφής, τα τμήματα μπορούν να τυλιχτούν απευθείας για να επεκτείνουν το μήκος χωρίς τμηματοποιημένη συναρμογή, με αποτέλεσμα πολύ μεγαλύτερη συνολική ταχύτητα εγκατάστασης σε σύγκριση με την πρόσδεση που απαιτείται για τις τομές καισαρικής.

6 Περίληψη Σύγκριση με ανταγωνιστικά προϊόντα

1). Τεγίδες καισαρικής τομής: Χρησιμοποιήστε μια απλά υποστηριζόμενη δομή γλουτών. κατάλληλο για εργοστασιακά συστήματα τοίχου και στέγες μικρού ανοιγμάτων (κάτω από 15 μέτρα).

2). Χάλυβας καναλιού θερμής έλασης: Υψηλό βάρος και υψηλό κόστος. σπάνια χρησιμοποιείται σε συστήματα περιβλημάτων από ελαφρύ χάλυβα.

3). Τεγίδες διατομής Z: Επιτρέπουν τη συνεχή φόρτιση και την εξαιρετική αντοχή στην κάμψη. ειδικά σχεδιασμένο για στέγες με απότομη κλίση και μεγάλο άνοιγμα.

Τυποποιημένη εργοστασιακή διαδικασία παραγωγής ψυχρής διαμόρφωσης

1 Επιθεώρηση εισερχόμενης πρώτης ύλης

Η πρώτη ύλη για τις τεγίδες από χάλυβα ψυχρής έλασης Z είναι η γαλβανισμένη εν θερμώ χαλύβδινη ταινία Q235B. Κάθε παρτίδα επαληθεύεται για πάχος λωρίδας και πάχος στρώματος γαλβανισμού κατά την άφιξη. η επίστρωση ψευδαργύρου πρέπει να είναι τουλάχιστον 80μm για εφαρμογές στην ενδοχώρα και 120μm για παράκτιες εφαρμογές. Η επιφάνεια ελέγχεται για ελαττώματα όπως μη επικαλυμμένα σημεία, ξεφλούδισμα, σκληρές στροφές ή γρατσουνιές. Τα μη συμμορφούμενα υλικά τίθενται αμέσως σε καραντίνα και αποκλείονται από την παραγωγή. Τα τυπικά πάχη τοιχωμάτων παραγωγής περιλαμβάνουν 1,8 mm, 2,0 mm, 2,2 mm και 2,5 mm.

2 Ξετύλιγμα, ισοπέδωση και τροφοδοσία

Τα χαλύβδινα πηνία ανυψώνονται στη σχάρα φόρτωσης και ο μηχανισμός ξετυλίγματος απελευθερώνει τη λωρίδα. Ο εξοπλισμός ισοπέδωσης εξαλείφει την πίεση περιέλιξης, ενώ η μονάδα είναι εξοπλισμένη με ένα σύστημα φωτοηλεκτρικής διόρθωσης διπλής όψης για την αποφυγή κακής ευθυγράμμισης τροφοδοσίας και τη διασφάλιση ομοιόμορφων διαστάσεων διατομής.

3 Συνεχής Ψυχρή Μορφοποίηση (Διαδικασία πυρήνα)

Πολλαπλές σετ κυλίνδρων διαμόρφωσης λυγίζουν προοδευτικά τη χαλύβδινη λωρίδα, κυλώντας το σχήμα Ζ—με κεκλιμένες φλάντζες και κυρτωμένα προς τα μέσα χείλη—με ένα μόνο πέρασμα. Η διαδικασία επιτρέπει τη μαζική παραγωγή της πλήρους τυπικής σειράς από Z140 έως Z300. Τα σταθερά εργαλεία εξασφαλίζουν ελεγχόμενες ανοχές διαστάσεων.

4 ιπτάμενο πριόνι με σερβομηχανισμό για ακριβή κοπή σε μήκος

Το υλικό κόβεται με ακρίβεια στο διαδίκτυο στα μήκη που απαιτούνται από το έργο του πελάτη. Το υδραυλικό ιπτάμενο πριόνι δημιουργεί μια καθαρή, ομαλή κοπή, αποφεύγοντας την παραμόρφωση της διατομής από σύνθλιψη ή υπερβολικά γρέζια.

5 Διάτρηση στο τέλος του γύρου

Οι οπές των μπουλονιών ανοίγονται και στα δύο άκρα του προφίλ για να διευκολύνουν τις επιτόπιες επικαλυπτόμενες και βιδωτές συνδέσεις. Η τυποποιημένη απόσταση οπών εξαλείφει την ανάγκη για πρόσθετη διάτρηση κατά την εγκατάσταση.

6 Επιθεώρηση τελικού προϊόντος

1). Πραγματική μέτρηση του ύψους τομής, του πλάτους της φλάντζας, των διαστάσεων του χείλους και του πάχους του τοιχώματος για την επαλήθευση της συμμόρφωσης με τις προδιαγραφές παραγγελίας.

2). Επιθεώρηση για ελαττώματα όπως πλευρική κλίση, συστροφή ή ζημιά στη γαλβανισμένη επίστρωση. Τα ελαττωματικά προϊόντα διευθετούνται για εκ νέου επεξεργασία.

7 Οργανωμένη ομαδοποίηση και συσκευασία

Τεγίδες Z του ίδιου μοντέλου, πάχους τοιχώματος και μήκους ομαδοποιούνται. Οι ξύλινες παλέτες τοποθετούνται στο κάτω μέρος για προστασία και τοποθετούνται ετικέτες αναγνώρισης, που προσδιορίζουν το μοντέλο, το πάχος του τοίχου, το ατομικό μήκος, την ποσότητα αποστολής και το αντίστοιχο όνομα έργου.

8 Ταυτόχρονη επεξεργασία και συσκευασία βοηθητικών εξαρτημάτων

Ολόκληρα σετ βοηθητικών εξαρτημάτων επεξεργάζονται ταυτόχρονα: οι ράβδοι σύνδεσης κατασκευάζονται με κοπή στρογγυλού χάλυβα Φ10/Φ12, έλαση με σπειρώματα και στα δύο άκρα και εφαρμογή γαλβανισμού εν θερμώ. οι αντηρίδες κατασκευάζονται με κοπή και επεξεργασία συγκολλημένου σωλήνα Φ32×2.0. και τα σιδεράκια μαρκίζας και οι σχισμές τεγίδων παράγονται μέσω κάμψης. Όλα τα εξαρτήματα υποβάλλονται σε γαλβανισμό, ταξινομούνται και συσκευάζονται και αποστέλλονται στην ίδια παρτίδα με τις τεγίδες Z.

9 Τυποποιημένες διαδικασίες επιτόπιας εγκατάστασης

1). Συγκολλήστε και στερεώστε τα γαλβανισμένα εν θερμώ πέλματα τεγίδας στην επάνω επιφάνεια των χαλύβδινων δοκών οροφής.

2). Επικαλύπτετε τα άκρα των τεγίδων Z σε κλιμακωτή διάταξη, εισάγετε και σφίξτε τα μπουλόνια M12/M14 για να σχηματίσετε μια συνεχή φέρουσα δοκό.

3). Τοποθετήστε ίσιες και διαγώνιες ράβδους σύνδεσης, χρησιμοποιώντας γόνατα μανικιών για να ενισχύσετε την πλευρική σταθερότητα. τοποθετήστε στηρίγματα μαρκίζας παντού για τμήματα στέγης μεγάλου ανοίγματος.

Βασικές προδιαγραφές απόδοσης

1 Προδιαγραφές πρώτων υλών

1). Βαθμός υλικού: Q235B γαλβανισμένη εν θερμώ λωρίδα χάλυβα

2). Πρότυπο Γαλβανισμού: ≥80μm για τυπικές εσωτερικές περιοχές. ≥120μm για παράκτιες περιοχές και χημικές βιομηχανικές ζώνες

3). Τυπικά πάχη τοίχου: 1,8 mm, 2,0 mm, 2,2 mm, 2,5 mm; Έκδοση 3,0 mm βαρέως τύπου διαθέσιμη κατόπιν αιτήματος

4). Μηχανικές ιδιότητες: Αντοχή διαρροής ≥235 MPa. εύρος αντοχής σε εφελκυσμό 375 MPa–500 MPa

2 Πλήρες εύρος προδιαγραφών διατομής (H × B × C)

Z140*50*20, Z160*50*20, Z180*60*20, Z200*70*20, Z220*75*20, Z250*75*20, Z280*80*20, Z300*80*20

Σημείωση χρήσης: Τα προϊόντα χάλυβα διατομής Z συνιστώνται αποκλειστικά για εφαρμογές φέρουσας στέγης. δεν συνιστάται η χρήση ως τεγίδες τοίχου. 3 Παραπομπή για το θεωρητικό βάρος μονάδας των βασικών μοντέλων (kg/m)

- Z160×50×20: 2,0mm ≈ 4,58kg/m; 2,2 mm ≈ 5,03 kg/m

- Z180×60×20: 2,0mm ≈ 5,21kg/m; 2,2mm ≈ 5,72kg/m

4 Τεχνικές προδιαγραφές για πλήρη σετ αξεσουάρ

1. Ράβδοι χαλάρωσης: Φ10, Φ12 Q235 γαλβανισμένος εν θερμώ στρογγυλός χάλυβας. Τα άκρα διαθέτουν τυλιγμένα νήματα.

2. Μανίκια γόνατου: Φ32×2.0 χαλύβδινος σωλήνας χωρίς ραφή.

3. Σιδεράκια μαρκίζας (σιδεράκια γονάτων): 1,8mm–2,0mm μικρής τομής χάλυβας ή χάλυβας γωνίας. βασικά εξαρτήματα για στέγες με ισχυρό άνεμο.

4. Εξαρτήματα σύνδεσης: Τεγίδες από γαλβανισμένο χάλυβα πάχους 3,0–5,0 mm. Τα μπουλόνια στερέωσης είναι γαλβανισμένα εν θερμώ μπουλόνια υψηλής αντοχής M12/M14.

5 Κριτήρια επιλογής με βάση το σενάριο εφαρμογής

1. Στέγες μικρού έως μεσαίου ανοίγματος (ανάγκωμα ≤ 15m): Z160×50×20, πάχος τοιχώματος 2,0mm.

2. Εργοστασιακά κτίρια μεγάλου ανοίγματος (18–30 m): μοντέλα Z180 ή Z200, πάχος τοίχου 2,0–2,2 mm. ράβδοι κρεμάστρας εγκατεστημένες σε όλο το εύρος. τιράντες μαρκίζας εγκατεστημένα συνεχώς κατά μήκος της οροφής.

3. Παράκτιες περιοχές με ισχυρούς ανέμους και διαβρωτικά περιβάλλοντα: Επιλέξτε προφίλ 2,2–2,5 mm παχύτερου. μείωση της απόστασης εγκατάστασης ράβδου κρεμασμού. αύξηση του πάχους της στρώσης γαλβανισμού στα 120μm.

6 Βασικά δομικά χαρακτηριστικά

Οι κεκλιμένες φλάντζες επιτρέπουν την επικάλυψη από άκρο σε άκρο, δημιουργώντας ένα συνεχές δομικό σύστημα δοκών. για τις ίδιες διαστάσεις διατομής, οι τεγίδες από χάλυβα ψυχρής έλασης Z προσφέρουν ανώτερη αντοχή στην κάμψη σε σύγκριση με το χάλυβα διατομής C, καθιστώντας τις κατάλληλες για όλα τα έργα στέγης από μεταλλικές κατασκευές μεγάλων ανοιγμάτων.

FAQ

1. Ε: Πώς πρέπει να διακρίνω και να επιλέξω μεταξύ χάλυβα διατομής Z και χάλυβα διατομής C;

Α: Χρησιμοποιήστε χάλυβα καισαρικής τομής για στέγες με μικρό άνοιγμα (κάτω από 15 μέτρα) και φέροντες εξωτερικούς τοίχους εργοστασίου. δώστε προτεραιότητα στον χάλυβα διατομής Ζ για κεκλιμένες στέγες, εργοστασιακά κτίρια μεγάλου ανοίγματος (πάνω από 18 μέτρα) και στέγες διαστημικού πλαισίου σε θυελλώδεις παράκτιες περιοχές.

2. Ε: Πώς εξασφαλίζεται η αντιδιαβρωτική προστασία για τον χάλυβα διατομής Z σε παράκτια έργα;

Α: Οι παραγγελίες για παράκτιες περιοχές κατασκευάζονται με χρήση λωρίδων χάλυβα γαλβανισμένου εν θερμώ πάχους 120μm. όλα τα αξεσουάρ—όπως οι ράβδοι κρεμάστρας, οι τεγίδες και τα σιδεράκια μαρκίζας—υποβάλλονται στην ίδια διαδικασία γαλβανισμού βαρέως τύπου για να αποτραπεί η σκουριά πριν από τα κύρια δομικά τμήματα.

3. Ε: Προσφέρετε προσαρμοσμένη κοπή μήκους και παρέχετε ένα πλήρες σετ εξαρτημάτων για αποστολή;

Α: Υποστηρίζουμε την κοπή σε οποιοδήποτε καθορισμένο μήκος. Μια πλήρης σουίτα αξεσουάρ—όπως ράβδοι κρεμάστρας, αντηρίδες, σιδεράκια μαρκίζας, τεγίδες και μπουλόνια σύνδεσης—μπορεί να προσαρμοστεί στις συγκεκριμένες απαιτήσεις εργοστασιακού ανοίγματος και φορτίου ανέμου και να αποσταλεί μαζί σε ένα ενιαίο δοχείο.

4. Ε: Μπορεί ο χάλυβας διατομής Ζ να χρησιμοποιηθεί απευθείας ως τεγίδες τοίχου;

Α: Δεν συνιστάται. οι κεκλιμένες φλάντζες καθιστούν δύσκολη την ισόπεδη τοποθέτηση των κάθετων πάνελ τοίχου. Ο χάλυβας καισαρικής τομής είναι η τυπική επιλογή για τεγίδες φέρουσας τοίχου.
