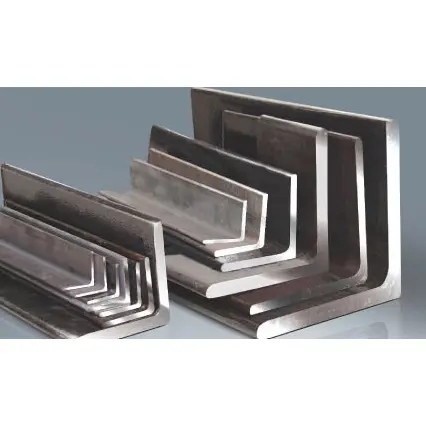

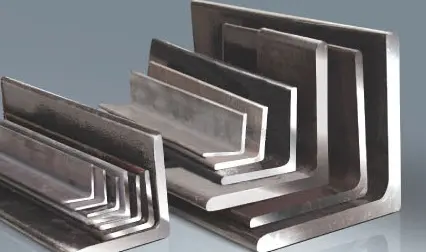

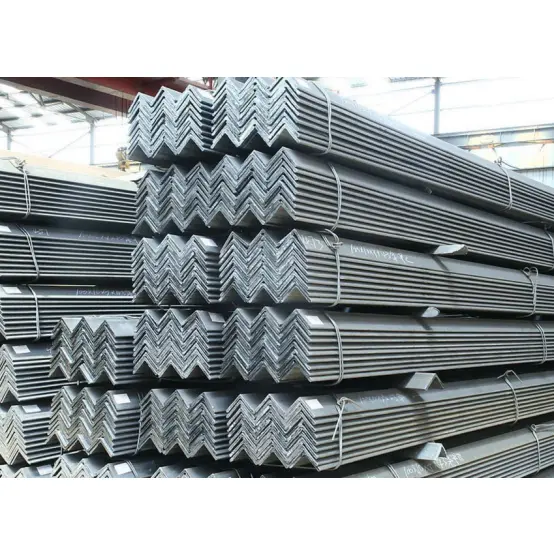

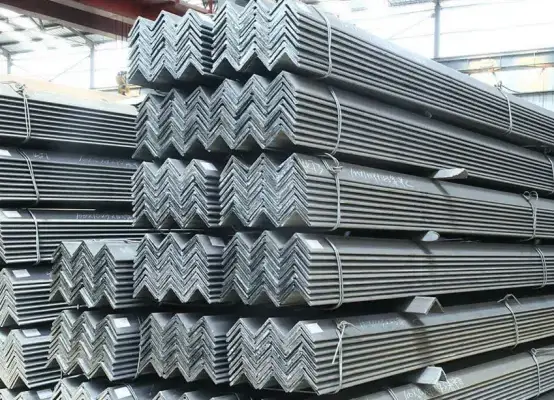

Γωνιακές ράβδοι από γαλβανισμένο δομικό χάλυβα

Οι γωνιακές ράβδοι από γαλβανισμένο δομικό χάλυβα είναι ελαφριές, οικονομικές και εύκολες στην επεξεργασία και την εγκατάσταση. Με τις συμπαγείς και ευέλικτες διατομές τους, χρησιμοποιούνται συχνά για δομικές συνδέσεις, στηρίγματα, ενίσχυση τεγίδων, κιγκλιδώματα, στηρίγματα, ενσωματωμένα μέρη και διάφορα βοηθητικά εξαρτήματα. Χρησιμοποιούνται ευρέως σε βιομηχανικές εγκαταστάσεις, δημοτικά έργα, ηλεκτρομηχανολογικές εγκαταστάσεις και αποθήκες, αποτελούν βοηθητικό υλικό μεγάλου όγκου στη χαλύβδινη κατασκευή.

Χαρακτηριστικά των γωνιακών ράβδων

I. Μηχανικά και Διατομικά Χαρακτηριστικά

1. Διατομή σε σχήμα L. ελαφριά δομή. Αντέχουν κυρίως αξονικές δυνάμεις, δυνάμεις διάτμησης και τοπικές ροπές κάμψης. Λόγω της σχετικά χαμηλής συνολικής ακαμψίας, δεν είναι κατάλληλα για χρήση ως φέροντα εξαρτήματα πυρήνα, όπως δοκοί πορείας ή κολώνες.

2. Η κατασκευή ενός τεμαχίου με θερμή έλαση έχει ως αποτέλεσμα χαμηλή υπολειμματική τάση και ομοιόμορφες ιδιότητες υλικού, καθιστώντας τα ανθεκτικά σε ρωγμές ή παραμόρφωση υπό φορτίο.

3. Οι γωνίες ίσων ποδιών προσφέρουν συμμετρική κατανομή φορτίου, ενώ οι άνισες γωνίες ποδιών επιτρέπουν την ευέλικτη επιλογή με βάση την κατεύθυνση της δύναμης, φιλοξενώντας διάφορους αρμούς εγκατάστασης.

II. Οικονομικά Χαρακτηριστικά και Χαρακτηριστικά Προμηθειών

1. Μεγάλη γκάμα προδιαγραφών και μοντέλων. άφθονο απόθεμα αγοράς και διάφορα κανάλια προμηθειών· χαμηλή τιμή και χαμηλό συνολικό κόστος.

2. Ελαφρύ, μειώνοντας σημαντικά το συνολικό δομικό φορτίο και το κόστος θεμελίωσης.

III. Χαρακτηριστικά Επεξεργασίας και Κατασκευής

1. Η κοπή, η διάτρηση, η κάμψη, η συγκόλληση και το μάτισμα είναι απλές, επιτρέποντας την ευέλικτη δευτερογενή επεξεργασία επί τόπου.

2. Το συμπαγές μέγεθος διευκολύνει τον χειρισμό και την ανύψωση. Οι ευέλικτες μέθοδοι συναρμολόγησης (συγκόλληση ή βίδα) εξασφαλίζουν υψηλή απόδοση κατασκευής.

3. Ευέλικτες επιλογές ματίσματος και συνδυασμού. Η χρήση πολλαπλών ράβδων μαζί μπορεί να βελτιώσει τη συνολική φέρουσα ικανότητα και τη σταθερότητα.

IV. Χαρακτηριστικά χρήσης και συμβατότητας

1. Παραδίδεται σε κατάσταση "μαύρης" θερμής έλασης (κλίμακα μύλου). συμβατό με αντιδιαβρωτικές επεξεργασίες όπως αφαίρεση σκουριάς, βαφή και γαλβανισμό εν θερμώ. κατάλληλο για χρήση σε τυπικά εσωτερικά και εξωτερικά περιβάλλοντα. 2. Εξαιρετικά ευέλικτο. κατάλληλο για την κατασκευή διαφόρων βοηθητικών εξαρτημάτων όπως συνδετήρες, στηρίγματα, πλαίσια περιβλημάτων, κιγκλιδώματα και ενσωματωμένα εξαρτήματα.

V. Περιορισμοί

Λόγω του σχήματος της διατομής τους, έχουν περιορισμένη αντοχή στην κάμψη και την πλευρική μετατόπιση. Χρησιμεύουν κυρίως ως βοηθητικά φέροντα, συνδετικά ή ενισχυτικά εξαρτήματα και δεν μπορούν να υποστηρίξουν μεγάλα φορτία σε εφαρμογές μεγάλου ανοίγματος ή βαρέως τύπου.

Χρήσεις και Πεδίο Εφαρμογής

I. Βασικές Χρήσεις

1. Σύνδεση και ενίσχυση αρμών: Οι γωνιακές ράβδοι από γαλβανισμένο χάλυβα χρησιμεύουν ως πλάκες σύνδεσης, ενισχυτικά και εξαρτήματα συναρμογής μεταξύ των πρωτογενών και δευτερευόντων μελών από χάλυβα (όπως δοκοί και κολώνες), ενισχύοντας την ακεραιότητα της άρθρωσης.

2. Διάφορα στηρίγματα και στηρίγματα: Κατασκευή στηριγμάτων σωλήνων, στηριγμάτων δίσκου καλωδίων, βάσεις εξοπλισμού, στηρίγματα διαδρόμων κοινής χρήσης και στηρίγματα οροφής.

3. Περιβλήματα και σκελετοί: Τεγίδες τοίχου/οροφής για βιομηχανικές εγκαταστάσεις, πλαίσια για επένδυση από έγχρωμο χάλυβα, πλαίσιο διαχωριστικών τοίχων και κουφώματα πορτών/παραθύρων.

4. Κάγκελα, προστατευτικά κιγκλιδώματα και σκάλες: Περιμετρική περίφραξη εργοστασίων, κιγκλιδώματα σκαλοπατιών, κιγκλιδώματα διαδρόμου, περιβλήματα πλατφόρμας και κύρια εξαρτήματα για σκάλες πρόσβασης.

5. Ενσωματωμένα μέρη και άγκυρες: Κατασκευαστικά ενσωματωμένα μέρη, σύνδεσμοι πλάκας βάσης και δεσμοί τοίχου.

6. Ελαφριά κουφώματα και προσωρινές εγκαταστάσεις: Απλά υπόστεγα, αποθησαύριση εργοταξίου, προσωρινά στηρίγματα και εξαρτήματα σκαλωσιάς.

7. Ενίσχυση κατασκευής από χάλυβα: Παροχή ενίσχυσης, πρόσδεσης και πλευρικής στήριξης για δοκούς H, χάλυβα καναλιών, δοκούς I και άλλα δομικά μέλη.

II. Πεδίο εφαρμογής

1. Βιομηχανικά κτίρια: Συστήματα υποστήριξης, κατασκευές περιβλημάτων και βοηθητικά υλικά για πλατφόρμες εξοπλισμού σε εργοστάσια, αποθήκες και εργαστήρια.

2. Δημοτική μηχανική: προστατευτικά κιγκλιδώματα δρόμων, αποθησαύριση εργοταξίων, πλαίσια διαφημιστικών πινακίδων, στηρίγματα γραμμών δημοτικών υπηρεσιών κοινής ωφέλειας και μικροί διάδρομοι.

3. M&E και HVAC: Εξειδικευμένα στηρίγματα και κρεμάστρες για αεραγωγούς, σωλήνες νερού και καλώδια σε σταθμούς ηλεκτροπαραγωγής, χημικές εγκαταστάσεις και εμπορικά κτίρια.

4. Προκατασκευασμένα και αστικά κτίρια: Βοηθητικά κουφώματα πολυώροφων μεταλλικών κατασκευών, σπονδυλωτών κτιρίων και απλών οικιστικών μονάδων.

5. Αποθήκευση και υλικοτεχνική υποστήριξη: Ελαφριά ράφια, χωρίσματα αποθήκευσης και προστατευτικές δομές για αυλές αποθήκευσης. 6. Άλλα πεδία: Βοηθητικές κατασκευές για μηχανήματα κατασκευής, βοηθητικά υλικά θαλάσσης, κουφώματα αγροτικών μηχανημάτων και βοηθητικά μέλη πύργων μεταφοράς ισχύος.

Βασικές Παράμετροι Απόδοσης

Πρότυπο: GB/T 706-2016 (Γαλβανισμένες γωνιακές ράβδοι από δομικό χάλυβα). κατηγοριοποιούνται σε γωνίες ίσων και άνισων ποδιών.

I. Κοινά Υλικά και Μηχανικές Ιδιότητες

Μέτρο ελαστικότητας: 2,06 × 105 MPa; ενέργεια κρούσης θερμοκρασίας δωματίου ≥ 27 J.

II. Ταξινόμηση, Ονομασία και Κύρια Προδιαγραφές

1. Ταξινόμηση και Ονομασία

· Γωνία ίσων ποδιών: Τα πλάτη των ποδιών είναι ίσα. ονομασία: πλάτος ποδιού × πάχος ποδιού (π.χ., ∠50×5).

· Άνιση γωνία ποδιών: Τα πλάτη των ποδιών διαφέρουν. ονομασία: μακρύ πλάτος ποδιού × κοντό πλάτος ποδιού × πάχος ποδιού (π.χ., ∠63×40×5).

2. Κοινές γωνίες ίσων ποδιών (Στήριξη στη μηχανική)

· ∠25×3, ∠30×3, ∠40×4

· ∠50×4, ∠50×5

· ∠63×5, ∠70×6

· ∠80×6, ∠90×8, ∠100×10

3. Κοινές άνισες γωνίες ποδιών

∠56×36×4, ∠63×40×5, ∠70×45×5, ∠80×50×6

III. Διαστάσεις και παράμετροι μήκους

1. Τυπικά σταθερά μήκη: 6m, 9m, 12m. προσαρμοσμένη κοπή διαθέσιμη? ανοχή μήκους ±5 mm.

2. Ανοχές σχήματος: Καμπυλότητα ≤ 2 mm ανά μέτρο. συνολική καμπυλότητα ≤ 0,2% του συνολικού μήκους. καμία σημαντική συστροφή.

IV. Δομικά Χαρακτηριστικά

1. Ανοιχτό τμήμα σχήματος L. χαμηλή στρεπτική και καμπτική ακαμψία. κατάλληλο για αντίσταση σε αξονικές δυνάμεις, δυνάμεις διάτμησης και τοπικές ροπές κάμψης.

2. Οι γωνίες ίσων ποδιών χαρακτηρίζονται από συμμετρική φόρτιση και χρησιμοποιούνται συχνά για αμφίδρομα στηρίγματα ή συμμετρικά στηρίγματα. Οι άνισες γωνίες των ποδιών είναι κατάλληλες για μονοκατευθυντικές αρθρώσεις φόρτισης.

3. Η φέρουσα ικανότητα ενός μόνο μέλους είναι περιορισμένη. Ο συνδυασμός ή η ομαδοποίηση μελών μπορεί να ενισχύσει τη συνολική ακαμψία.

V. Χαρακτηριστικά επιφάνειας και επεξεργασίας

1. Προϋπόθεση παράδοσης: Θερμής έλασης, μαύρο φινίρισμα (με κλίμακα μύλου).

2. Δυνατότητα εργασίας: Εύκολο να κόψετε, να τρυπήσετε, να συγκολλήσετε και να λυγίσετε. βολικό για επιτόπια κατασκευή.

3. Προστασία επιφάνειας: Συμβατό με αφαίρεση σκουριάς και βαφή, γαλβανισμό εν θερμώ ή βαφή πούδρας. κατάλληλο τόσο για εσωτερικό όσο και για εξωτερικό περιβάλλον.

VI. Παράμετροι Λειτουργικού Περιβάλλοντος

1. Εφαρμοστέο εύρος θερμοκρασίας: [Min]°C έως [Max]°C

2. Αντοχή στη διάβρωση: Το βασικό υλικό στερείται εγγενούς αντοχής στη διάβρωση. Η προστασία της επιφάνειας είναι υποχρεωτική για εξωτερικούς ή διαβρωτικούς χώρους.

3. Μέθοδοι σύνδεσης: Συμβατό με συγκόλληση, τυπικό μπουλόνι ή γαλβανισμένο μπουλόνι.

Πίνακας προδιαγραφών γωνιακών ράβδων από γαλβανισμένο δομικό χάλυβα
