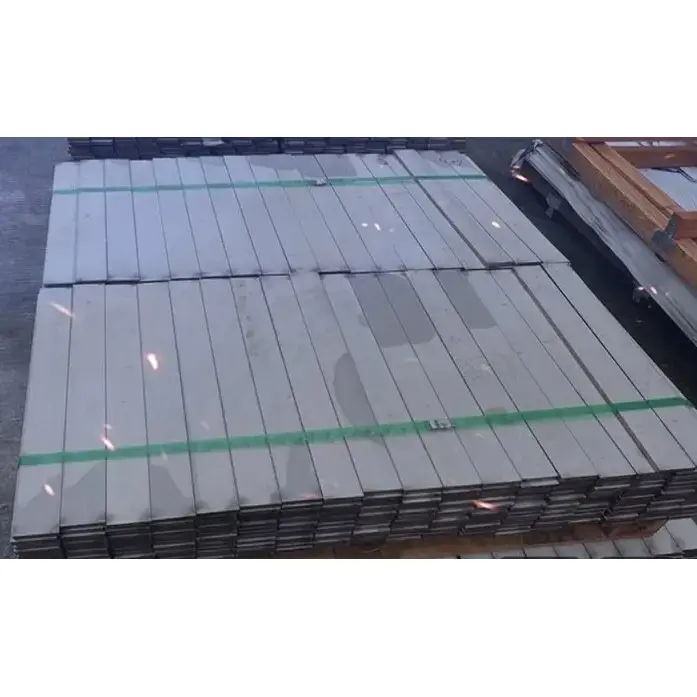

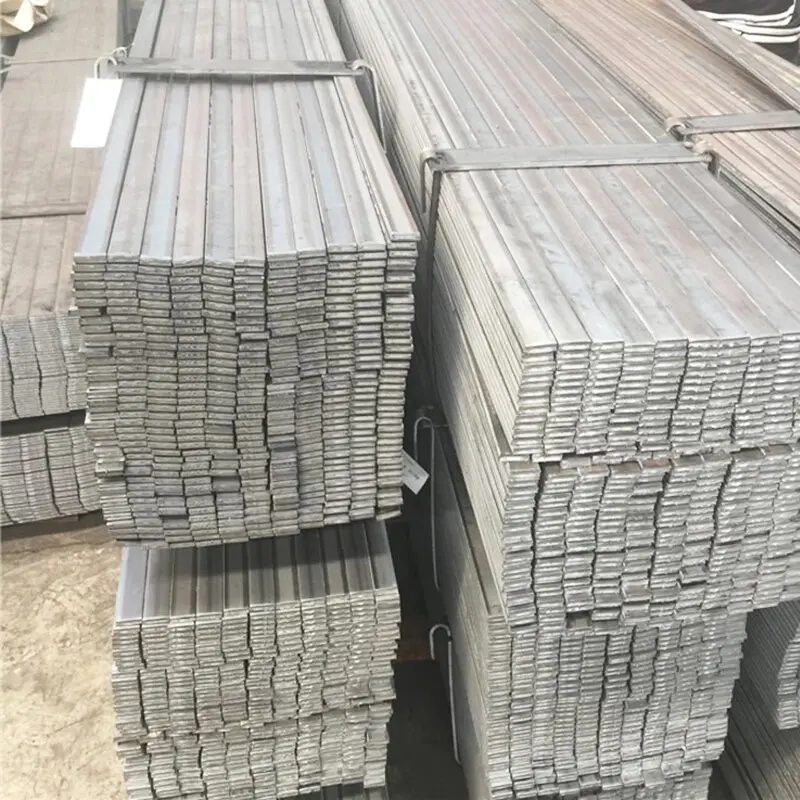

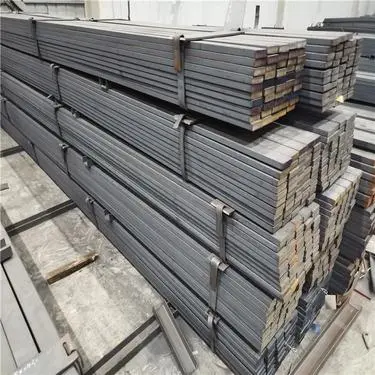

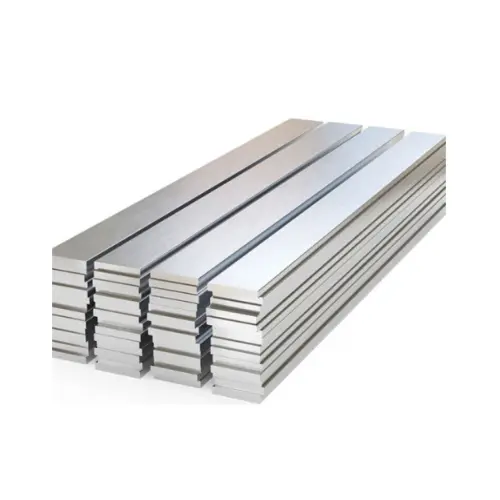

Επίπεδες χαλύβδινες ράβδοι θερμής έλασης για κατασκευή

Οι επίπεδες χαλύβδινες ράβδοι θερμής έλασης για κατασκευή διαθέτουν ορθογώνια διατομή με στρογγυλεμένες άκρες. Συμμορφώνονται με το πρότυπο GB/T 704-2016 και κατασκευάζονται κυρίως από χάλυβα Q235B ή Q355B. Οι προδιαγραφές κυμαίνονται από 12–300 mm σε πλάτος και 3–60 mm σε πάχος, με τυπικά μήκη 6m, 9m ή 12m.

Ποια είναι τα χαρακτηριστικά του προϊόντος;

I. Δομικά και Μηχανικά Χαρακτηριστικά

1. Η διατομή είναι ένα μακρύ, επίπεδο ορθογώνιο όπου το πλάτος υπερβαίνει σημαντικά το πάχος. Προσφέρει μέτρια αντοχή στην κάμψη και την πλευρική ακαμψία με έναν καθαρό φέροντα άξονα, καθιστώντας το ιδανικό για εφαρμογές που περιλαμβάνουν φορτία μονής κατεύθυνσης, δεσμούς τάσης και σύσφιξη.

2. Τυπικά κατασκευασμένο από ανθρακούχο δομικό χάλυβα, το υλικό είναι ομοιόμορφο και σκληρό. Αποδίδει σταθερά κάτω από στατικά και μικρά δυναμικά φορτία και είναι ανθεκτικό σε εύθραυστα σπασίματα.

3. Προσφέρει χαμηλό αυτο-βάρος σε σχέση με τη διατομή του και υψηλή απόδοση χρήσης υλικού. όταν χρησιμοποιείται ως σύνδεσμοι ή δεσμοί τάσης, μειώνει αποτελεσματικά το συνολικό δομικό φορτίο.

II. Χαρακτηριστικά σχήματος και συναρμολόγησης

1. Οι επίπεδες επιφάνειες και οι ομοιόμορφες άκρες εξασφαλίζουν εξαιρετική εφαρμογή, επιτρέποντας την χωνευτή εγκατάσταση έναντι δομικών στοιχείων. Είναι κατάλληλο για εφαρμογές όπως σφιγκτήρες, λωρίδες άκρων, οπλισμοί και δεσμοί τάνυσης.

2. Το λεπτό προφίλ και το απλό σχήμα του επιτρέπουν την ευέλικτη διάταξη, καθιστώντας το προσαρμόσιμο σε ακανόνιστες περιοχές και στενούς χώρους κατασκευής.

3. Ένα ευρύ φάσμα αρθρωτών προδιαγραφών —που προσφέρει διάφορους συνδυασμούς πλάτους και πάχους— επιτρέπει την επιτόπια προσαρμογή και εξασφαλίζει υψηλή ευελιξία.

III. Χαρακτηριστικά Επεξεργασίας και Σύνδεσης

1. Παρουσιάζει εξαιρετική απόδοση τόσο σε θερμή όσο και σε ψυχρή επεξεργασία. Μπορεί εύκολα να κοπεί, να τρυπηθεί, να λυγίσει, να τυλιχτεί, να συγκολληθεί και να σφραγιστεί χωρίς να χρειάζεται πολύπλοκα μηχανήματα. 2. Διαφορετικές μέθοδοι σύνδεσης: Συνδέονται κυρίως μέσω συγκόλλησης στο κάτω μέρος ή συγκόλλησης με άκρο, αλλά μπορούν επίσης να στερεωθούν με μπουλόνια ή πριτσίνια. Η κατασκευή αρμών είναι απλή.

3. Τα μήκη μπορούν να κοπούν όπως απαιτείται με ελάχιστη σπατάλη υλικών. η επεξεργασία μικρών ή ακανόνιστου σχήματος εξαρτημάτων είναι βολική.

IV. Αντοχή στη διάβρωση και προσαρμοστικότητα στο περιβάλλον

1. Η επιφάνεια έλασης θερμής έλασης διατηρεί την κλίμακα μύλου. μπορούν να εφαρμοστούν επεξεργασίες όπως γαλβανισμός εν θερμώ, γαλβανισμός ψυχρού, βαφή ή μαύρισμα. Μόλις υποβληθεί σε επεξεργασία για αντοχή στη διάβρωση, είναι κατάλληλο για εσωτερικούς, εξωτερικούς και υγρούς ή εκτεθειμένους χώρους.

2. Οι μηχανικές ιδιότητες παραμένουν σταθερές εντός του τυπικού εύρους θερμοκρασίας **-20°C έως 250°C**, χωρίς σημαντική υποβάθμιση της απόδοσης.

V. Παραλλαγές κόστους και προϊόντων

1. Οι απλές διαδικασίες παραγωγής και η μεγάλης κλίμακας κατασκευή έχουν ως αποτέλεσμα χαμηλές τιμές και άφθονη διαθεσιμότητα αποθεμάτων, καθιστώντας το ένα εξαιρετικά οικονομικό βασικό δομικό προφίλ.

2. Κατηγοριοποιούνται σε επίπεδο χάλυβα θερμής έλασης και επίπεδο χάλυβα ψυχρής έλασης:

1. Τύπος θερμής έλασης: Διαθέτει λέπια μύλου στην επιφάνεια. Μέτρια ακρίβεια διαστάσεων. κατάλληλο για γενικές εφαρμογές μηχανικής.

2. Τύπος ψυχρής έλξης: Ακρίβεια υψηλής διαστάσεων και λεία επιφάνεια. κατάλληλο για συναρμολόγηση ακριβείας και μηχανικά εξαρτήματα.

VI. Περιορισμοί επίπεδων χαλύβδινων ράβδων θερμής έλασης για κατασκευή

1. Ασθενής αντίσταση σε πλευρική στρέψη και ανατροπή. ακατάλληλα για χρήση ως κύρια φέροντα δοκάρια ή κολώνες από μόνα τους. χρησιμοποιούνται συνήθως ως βοηθητικά εξαρτήματα.

2. Τα λεπτότερα επίπεδα χαλύβδινα τμήματα έχουν χαμηλή αντίσταση σε τοπική κρούση και είναι επιρρεπή σε κάμψη ή παραμόρφωση υπό υπερβολικά φορτία.

3. Επιδέχεται ταχεία σκουριά εάν αφεθεί εκτεθειμένο σε εξωτερικούς χώρους για παρατεταμένες περιόδους χωρίς αντιδιαβρωτική προστασία.

Κύριες Χρήσεις και Πεδίο Εφαρμογής

I. Κύριες Χρήσεις

1. Συνδετικά εξαρτήματα για μεταλλικές κατασκευές

Οι επίπεδες χαλύβδινες ράβδοι θερμής έλασης μπορούν να χρησιμεύσουν ως ράβδοι σύνδεσης, ενισχυτικές πλάκες, πλάκες σύνδεσης και ενισχυτικά μεταξύ χαλύβδινων δοκών, υποστυλωμάτων, δοκών H και τετράγωνων/ορθογώνιων κοίλων τμημάτων. Ενισχύουν τη συνολική δομική σταθερότητα και είναι κοινά βοηθητικά υλικά για αρμούς μεταλλικών κατασκευών.

2. Ενσωματωμένα μέρη και εξαρτήματα

Χρησιμοποιείται για την κατασκευή ενσωματωμένων επίπεδων χαλύβδινων πλακών, ενσωματωμένων στοιχείων δεσίματος και λωρίδων γείωσης. εφαρμόζεται ευρέως σε έργα ενσωματωμένων εξαρτημάτων για θεμέλια κτιρίων, τοίχους και στέγες.

3. Συστήματα περιβλήματος και κοπής άκρων

Χρησιμοποιείται για το κόψιμο των άκρων και το τύλιγμα γύρω από πάνελ από χάλυβα με έγχρωμη επίστρωση, τοίχους, στέγες και ανοίγματα θυρών/παραθύρων. Χρησιμοποιείται επίσης για λωρίδες πίεσης, πλαίσια στεγανοποίησης άκρων, λωρίδες κάλυψης αρμών πάνελ και εξαρτήματα στεγανοποίησης/μπλοκαρίσματος νερού. 4. Εξαρτήματα σωλήνων και εξοπλισμού

Σφιγκτήρες σωλήνων, κλιπ αγωγών, ιμάντες βραχίονα, ταινίες στερέωσης εξοπλισμού και λωρίδες στερέωσης γραμμής. χρησιμοποιείται για την οργανωμένη στερέωση σωλήνων και καλωδίων.

5. Γείωση Ισχύος & Αντικεραυνικής Προστασίας

Επίπεδες ράβδοι γείωσης, αγωγοί αντικεραυνικής προστασίας και λωρίδες ισοδυναμικής συγκόλλησης για κτίρια, εργοστάσια, χώρους διανομής ηλεκτρικής ενέργειας και εξειδικευμένο εξοπλισμό. υλικά που συμμορφώνονται με τα πρότυπα της βιομηχανίας ηλεκτρικής ενέργειας.

6. Προστατευτικά κιγκλιδώματα, κιγκλιδώματα και διάδρομοι/σκάλες

Διακοσμητικά άκρων πέλματος σκαλοπατιών, λωρίδες ενίσχυσης κιγκλιδώματος, απλές εγκάρσιες ράβδοι προστατευτικού κιγκλιδώματος και αντιολισθητικές λωρίδες πλατφόρμας.

7. Μηχανική και επεξεργασία υλικού

Σφραγισμένα εξαρτήματα, πλαίσια μικρού εξοπλισμού, αξεσουάρ εργαλείων, εξαρτήματα υλικού, εξαρτήματα γεωργικών μηχανημάτων και προσαρμοσμένη κοπή/επεξεργασία μικρών μη τυποποιημένων εξαρτημάτων.

8. Δημοτικές και Εργοτάξιες Προσωρινές Εγκαταστάσεις

Ενίσχυση αποθησαυρισμού, δεσμοί σκαλωσιάς, πλαίσια προσωρινής στήριξης και πλαίσια βάσης πινακίδων.

II. Πεδίο εφαρμογής

1. Μηχανική Μεταλλικών Κατασκευών: Βοηθητικά υλικά για βιομηχανικές εγκαταστάσεις, προκατασκευασμένα κτίρια, χαλύβδινες στέγες και συστήματα επένδυσης τοίχων.

2. Κτίριο M&E (Μηχανικά & Ηλεκτρικά): Ηλεκτρική αντικεραυνική γείωση, υδραυλικά/Υδραυλικά στηρίγματα σωλήνων HVAC και συστήματα στερέωσης αγωγών.

3. Ηλεκτρομηχανική: Γείωση και αγώγιμες συνδέσεις για υποσταθμούς, χώρους διανομής και υπαίθριες εγκαταστάσεις ηλεκτρικής ενέργειας.

4. Δημοτικά & Συγκοινωνιακά: Οδικοί αποθησαυρισμοί, προστατευτικά κιγκλιδώματα, καταφύγια λεωφορείων και στοιχεία δημοτικού τοπίου.

5. Κατασκευή μηχανημάτων: Εξοπλισμός γενικής χρήσης, μηχανήματα κατασκευής, γεωργικά μηχανήματα και επεξεργασία εξαρτημάτων υλικού.

6. Ναυπηγική κατασκευή και τοίχοι κουρτινών: Ενίσχυση εξαρτημάτων πλοίου, αρχιτεκτονικό φινίρισμα άκρων τοίχου κουρτινών και υποπλαίσια θυρών/παραθύρων.

Οδηγός επιλογής προϊόντων επίπεδων χαλύβδινων ράβδων θερμής έλασης για κατασκευή

· Επίπεδος χάλυβας θερμής έλασης: Οικονομικός με υψηλή διαθεσιμότητα αποθεμάτων. κατάλληλο για γενική μηχανική χρήση, κυρίως για δομικούς δεσμούς, ενσωματωμένα μέρη, γείωση και φινίρισμα άκρων επένδυσης.

· Επίπεδος χάλυβας ψυχρής έλξης: Διαθέτει ακριβείς διαστάσεις και λεία, καθαρή επιφάνεια. κατάλληλο για μηχανήματα ακριβείας, εξαρτήματα που απαιτούν υψηλή αισθητική ποιότητα και συναρμολόγηση ακριβείας.

· Επίπεδος χάλυβας γαλβανισμένος εν θερμώ: Ανθεκτικό στη διάβρωση και τη σκουριά. προτιμάται για υπαίθρια, εκτεθειμένα ή υγρά περιβάλλοντα και έργα γείωσης αντικεραυνικής προστασίας. Βασικές Παράμετροι Απόδοσης

Πρότυπα: GB/T 704-2016 "Πλατός χάλυβας θερμής έλασης", GB/T 34374-2017 "Πλατός χάλυβας ψυχρής έλασης"

I. Κοινά Υλικά και Μηχανικές Ιδιότητες

Γενικές Φυσικές Παράμετροι

· Πυκνότητα: 7,85 g/cm³

· Μέτρο ελαστικότητας: 2,06 × 105 MPa

· Θερμοκρασία λειτουργίας: -20°C έως 250°C

II. Σύστημα Προδιαγραφών Διαστάσεων

1. Μέθοδος χαρακτηρισμού

Πλάτος × Πάχος (mm); Παραδείγματα: 50×5, 80×6

2. Κύρια εύρη μεγεθών

· Πλάτος: 12–300 mm

· Πάχος: 3–60 mm

· Τυπικά μήκη: 6m, 9m, 12m. κομμένο σε μήκος διαθέσιμο κατόπιν αιτήματος

3. Ανοχές διαστάσεων

· Επίπεδος χάλυβας θερμής έλασης: Πλάτος ±1,0 mm, Πάχος ±0,5 mm

· Επίπεδος χάλυβας ψυχρής έλξης: Υψηλότερη ακρίβεια. ανοχή πλάτους/πάχους ≤ ±0,3 mm

4. Θεωρητικός τύπος βάρους

W (kg/m) = Πλάτος (mm) × Πάχος (mm) × 0,00785

5. Κοινές προδιαγραφές και βάρος ανά μέτρο

III. Δομικά Μηχανικά Χαρακτηριστικά

1. Επίπεδη, επιμήκης διατομή. προσφέρει καλή αντίσταση μονής κατεύθυνσης κάμψης αλλά χαμηλή πλευρική ακαμψία. Κατάλληλο για εφαρμογές κάμψης, τάνυσης, δεσίματος και σύσφιξης εντός επιπέδου. ακατάλληλο για ανεξάρτητη αντοχή σε υψηλή ροπή ή πλευρικά φορτία.

2. Ομοιόμορφη σύνθεση υλικού χωρίς σημαντικά σημεία συγκέντρωσης τάσεων. παρουσιάζει εξαιρετικές ιδιότητες κάμψης εν ψυχρώ και σφράγισης.

3. Σταθερή απόδοση διάτμησης. κατάλληλο για χρήση ως συνδέσμους περιτύλιξης, στεγανοποίησης νερού και ράβδους σύνδεσης.

IV. Ταξινόμηση προϊόντων και σύγκριση απόδοσης

V. Ιδιότητες επεξεργασίας

1. Απόδοση ψυχρής κάμψης: Δυνατότητα ψυχρής κάμψης 180° σε θερμοκρασία δωματίου χωρίς ρωγμές ή αποκόλληση στην κάμψη. κατάλληλο για επιτόπια κάμψη και διαμόρφωση.

2. Απόδοση συγκόλλησης: Λόγω της χαμηλής περιεκτικότητας σε άνθρακα, αυτές οι επίπεδες χαλύβδινες ράβδοι θερμής έλασης είναι κατάλληλες για συγκόλληση με τόξο και συγκόλληση με θωράκιση αερίου. παράγουν ισχυρές συγκολλήσεις που είναι ανθεκτικές σε ρωγμές.

3. Σφράγιση/τρύπημα: Εύκολο να τρυπήσει και να κοπεί. χαμηλή δυσκολία επεξεργασίας? κατάλληλο για μαζική παραγωγή μικρών εξαρτημάτων ακανόνιστου σχήματος.

4. Ηλεκτρική αγωγιμότητα: Ο καθαρός ανθρακούχο χάλυβας προσφέρει καλή ηλεκτρική αγωγιμότητα και είναι ένα τυπικό υλικό για αντικεραυνική προστασία και έργα γείωσης.

VI. Παράμετροι αντιδιαβρωτικής επεξεργασίας

1. Κατάσταση βάσης: "Μαύρο" φινίρισμα θερμής έλασης (κλίμακα μύλου). επιρρεπείς σε σκουριά? Η αντιδιαβρωτική επεξεργασία είναι υποχρεωτική για χρήση σε εξωτερικούς χώρους.

2. Κοινές Αντιδιαβρωτικές Διεργασίες & Προδιαγραφές Αναφοράς

o Γαλβανισμός εν θερμώ: Μέσο πάχος επίστρωσης ψευδαργύρου ≥65μm. διάρκεια ζωής σε εξωτερικούς χώρους 12–18 χρόνια.

o Ψυχρός γαλβανισμός / Βαφή: Επικάλυψη ψευδαργύρου / πάχος φιλμ βαφής 20–40μm. κυρίως για εσωτερικούς ή ξηρούς χώρους.

o Μαύρισμα / Παθητικοποίηση: Μόνο πρόληψη σκουριάς (χωρίς διακοσμητικό φινίρισμα). χρησιμοποιείται για εσωτερικά μηχανικά εξαρτήματα.

VII. Μέθοδοι Σύνδεσης

1. Πρωτογενές: Συγκόλληση με επιφάνειες, συγκόλληση πισινών (πρότυπο για μεταλλικές κατασκευές και έργα γείωσης).

2. Δευτερεύον: Βιδοποίηση, πριτσίνωμα, στερέωση με κλιπ/σφιγκτήρα.

VIII. Κατάλληλες και ακατάλληλες εφαρμογές

Κατάλληλος

Στήριγμα/οπλισμός από χάλυβα, λωρίδες επένδυσης άκρων οροφής/τοίχου, ενσωματωμένα εξαρτήματα, αντικεραυνική προστασία/γείωση, σφιγκτήρες σωλήνων / βραχίονες, μπορντούρα κιγκλιδώματος σκάλας, απλά προστατευτικά κιγκλιδώματα, μικρά μηχανικά εξαρτήματα υλικού.

Ακατάλληλος

Αυτόνομες κύριες φέρουσες δοκούς ή κολώνες, εξαρτήματα που υπόκεινται σε εναλλασσόμενες κρούσεις υψηλής συχνότητας, φέροντα εξαρτήματα υψηλής πίεσης.

Πίνακας κοινών προδιαγραφών για επίπεδες χαλύβδινες ράβδους θερμής έλασης για κατασκευές
