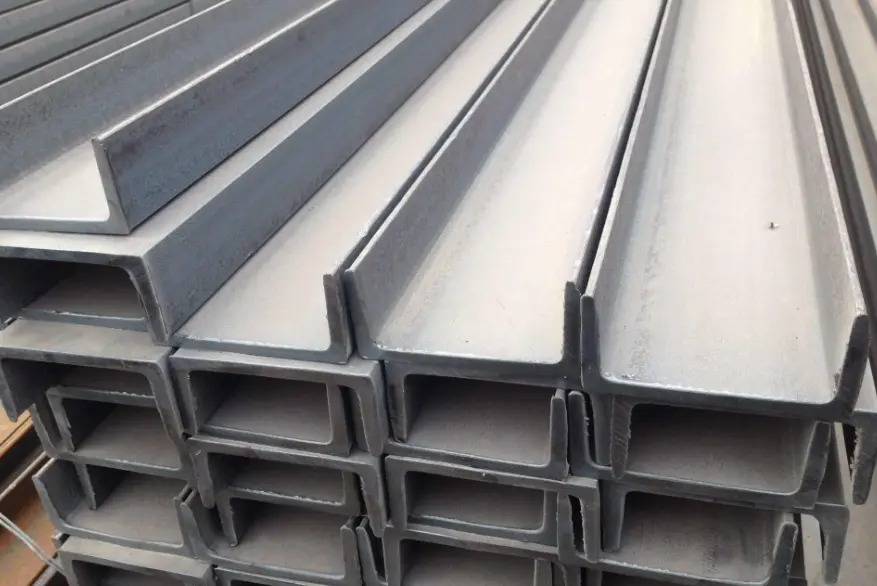

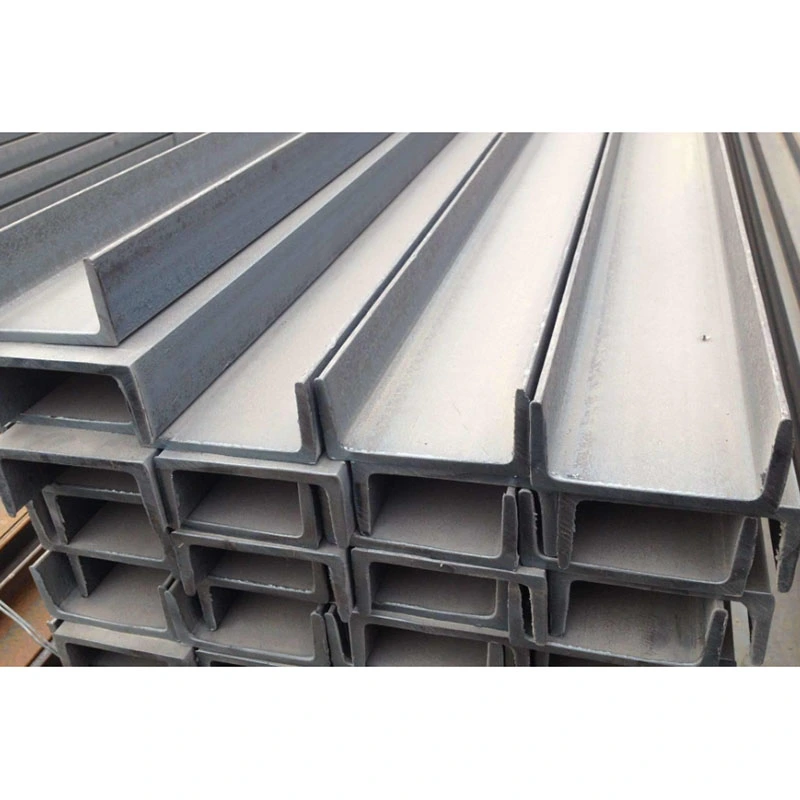

Κανάλι από δομικό χάλυβα θερμής έλασης

Τα δομικά χαλύβδινα κανάλια θερμής έλασης είναι τα πιο ευρέως χρησιμοποιούμενα ελαφρά τμήματα ανοιχτού προφίλ στη χαλύβδινη κατασκευή. Σε αντίθεση με τις δέσμες H ή τις δέσμες I - οι οποίες έχουν σχεδιαστεί για αμφίδρομη κάμψη - αυτά τα κανάλια χρησιμοποιούν ένα μονόπλευρο άνοιγμα σε σχήμα U για να παρέχουν μοναδικές δυνατότητες σύσφιξης και συγκράτησης. Είναι ειδικά σχεδιασμένα για βοηθητικές εφαρμογές που φέρουν φορτίο, όπως στήριγμα πλαισίου, βάσεις στήριξης, ενσωματωμένα εξαρτήματα τοίχου και πλαισίωση τεγίδων. Σε αντίθεση με τις τομές C με λεπτό τοίχωμα ψυχρής έλασης, τα κανάλια θερμής έλασης διαθέτουν πυκνή μεταλλουργική δομή και ανώτερη αντοχή στη συμπιεστική παραμόρφωση, καθιστώντας τα κατάλληλα για απαιτητικά περιβάλλοντα, συμπεριλαμβανομένων βιομηχανικών χώρων και υγρών εξωτερικών τοποθεσιών.

Αξιοποιώντας το υπάρχον απόθεμα πρώτων υλών μας, η HAISHENG εκτελεί μόνο δευτερεύουσα επεξεργασία ακριβείας—εξαλείφοντας την ανάγκη για μάτισμα πλακών και εξασφαλίζοντας σύντομους χρόνους παράδοσης. Προσφέρουμε επίσης τροποποιήσεις συγκόλλησης back-to-back για ενίσχυση της στρεπτικής ακαμψίας, ικανοποιώντας αποτελεσματικά τις απαιτήσεις για τη συντριπτική πλειονότητα των βοηθητικών εξαρτημάτων ελαφριάς κατασκευής από χάλυβα.

Κατηγοριοποίηση προϊόντων και αναγνώριση διατομής

1. Διάκριση μεταξύ δύο τύπων τμημάτων καναλιού

- Κανάλι δομικού χάλυβα θερμής έλασης: Σχηματίζεται σε ένα ενιαίο κομμάτι σε υψηλές θερμοκρασίες στο χαλυβουργείο. Διαθέτει ομοιόμορφο πάχος ιστού και φλάντζας και εγγενή κλίση στην εσωτερική επιφάνεια της φλάντζας. προσφέρει υψηλή σκληρότητα υλικού βάσης και αντοχή στην κρούση. κατάλληλο για φέρουσες μόνιμες δομικές εφαρμογές.

- C-Channel ψυχρής διαμόρφωσης: Σχηματίζεται με κάμψη λεπτών φύλλων χάλυβα σε θερμοκρασία περιβάλλοντος χωρίς θερμική επεξεργασία. Διαθέτει λεπτότερους τοίχους και χαμηλότερο βάρος. Χρησιμοποιείται μόνο για τεγίδες οροφής από χάλυβα ελαφρού εύρους και εσωτερικό πλαίσιο. δεν επιτρέπεται η χρήση ως φέροντα μέλη τάνυσης.

2. Ονομασία μοντέλου και ορισμοί διαστάσεων

- Τυπικό χαρακτηρισμού: Ονομάστηκε χρησιμοποιώντας τη μορφή «[» + αριθμός + επίθημα «a» ή «b» (π.χ., «[14a», «[16b»). Το επίθημα «a» υποδηλώνει ένα ελαφρύ μοντέλο με πιο λεπτές φλάντζες, ενώ το «b» υποδηλώνει ένα μοντέλο βαρέως τύπου με παχύτερες φλάντζες.

- Παράμετροι διατομής: Καθορίζονται από τέσσερις παραμέτρους—ύψος ιστού (h), πλάτος φλάντζας (b), πάχος ιστού (tw) και πάχος φλάντζας (tf). Όλα τα κανάλια από δομικό χάλυβα θερμής έλασης διαθέτουν εγγενή κλίση στην εσωτερική επιφάνεια της φλάντζας, καθιστώντας τα ασύμβατα με τους τυπικούς συνδέσμους που χρησιμοποιούνται για δοκούς I ή δοκούς H.

- Εργοστασιακά τυπικά μήκη: Παρέχεται σε τυπικά μήκη 6m, 9m και 12m. Τα μη τυποποιημένα μήκη δεν είναι διαθέσιμα από το εργοστάσιο. Τα πολύ μακριά μέλη απαιτούν επιτόπου λοξότμητη συγκόλληση.

3. Κριτήρια Επιλογής Υλικού

- Q235B: Κατάλληλο για τυπικά εσωτερικά περιβάλλοντα, ξηρούς εξωτερικούς χώρους, γενικά στηρίγματα σωληνώσεων και ενσωματώσεις τοίχων. 95% διαθεσιμότητα στην αγορά. χαμηλότερο κόστος προμήθειας.

- Q355B: Κατάλληλο για βιομηχανικά περιβάλλοντα με σκόνη, περιοχές με κραδασμούς εξοπλισμού, βραχίονες βαρέως τύπου και συνδέσεις τάσης με υψηλό φορτίο ανέμου. προσφέρει 51% υψηλότερη αντοχή διαρροής και ανώτερη αντοχή σε κυκλικά (εναλλασσόμενα) φορτία.

Φινίρισμα ακριβείας και τυποποιημένες λύσεις που παρέχονται από το εργοστάσιο

1. Τυπικά τελικά εξαρτήματα

- Σώμα κύριου καναλιού: Κόψτε το μήκος χρησιμοποιώντας κρύα πριόνια CNC. Οι ακραίες όψεις είναι κάθετες και λείες, απαλλαγμένες από γρέζια οξείδωσης που σχετίζονται με την κοπή πλάσματος, αποτρέποντας έτσι τα κενά συναρμολόγησης.

- Τελικά εξαρτήματα: Επίπεδες ακραίες πλάκες σύνδεσης και πλάκες στεγανοποίησης άκρου καναλιού (οι πλάκες στεγανοποίησης κλείνουν το άνοιγμα του καναλιού για να εμποδίσουν τη βροχή και τη σκόνη, επιβραδύνοντας έτσι την εσωτερική διάβρωση)

- Εσωτερικά εξαρτήματα καναλιού: Κάθετες εσωτερικές ενισχυτικές νευρώσεις (συγκολλημένες με σημείο στα εσωτερικά τοιχώματα για να αποφευχθεί το κοινό πρόβλημα του καναλιού ανοιχτού τμήματος που εκτοξεύεται προς τα έξω υπό συμπίεση)

- Πλευρικά αξεσουάρ: πλάκες στήριξης βοηθητικών εργαλείων, ωτίδες σύνδεσης μεταξύ στηλών και κυκλικοί σφιγκτήρες σωλήνων (σχεδιασμένοι για πλευρικές συνδέσεις σύσφιξης και φέρουσας δύναμης)

2. Διατάξεις κατασκευής και ανύψωσης οπών μπουλονιών

- Κατασκευή οπών: Οι φέρουσες οπές σύνδεσης ανοίγονται με ακρίβεια χρησιμοποιώντας μηχανή CNC 3 αξόνων (ανοχή ±0,2 mm). συμβατό με τυπικά μπουλόνια Grade 4.8 και βίδες υψηλής αντοχής Grade 8.8. δεν απαιτείται επιτόπια επανεξέταση

- Ανυψωτικά εξαρτήματα: Για βαριά δομικά χαλύβδινα κανάλια θερμής έλασης μήκους άνω των 9 μέτρων, παρέχονται συμμετρικά συγκολλημένα ωτία ανύψωσης και στις δύο πλευρές. Τα βραχύτερα εξαρτήματα ανυψώνονται απευθείας μέσω των φλάντζες, χωρίς να απαιτείται πρόσθετη συγκόλληση

3. Αντιδιαβρωτικές και πυροσβεστικές διαμορφώσεις ειδικά για το σενάριο

- Τυπική χρήση σε εσωτερικούς χώρους: St3 χειροκίνητη αφαίρεση σκουριάς ακολουθούμενη από σύστημα επίστρωσης δύο στρώσεων (αστάρι και τελική επίστρωση). Πάχος ξηρής μεμβράνης 55–90μm. παρέχει 8 χρόνια εσωτερικής προστασίας από τη σκουριά

- Παράκτια χρήση σε εξωτερικούς χώρους: Αφαίρεση σκουριάς με αμμοβολή Sa2.5 ακολουθούμενη από γαλβανισμό εν θερμώ. πάχος επίστρωσης ψευδαργύρου ≥70μm; παρέχει 8-12 χρόνια αντοχής στη διάβρωση με ψεκασμό αλατιού

- Πυρκαγιές ζώνες: Εφαρμογή διογκωμένης πυρίμαχης επίστρωσης λεπτής μεμβράνης πάνω από το υπάρχον αντιδιαβρωτικό στρώμα. πληροί το πρότυπο βαθμολογίας πυραντίστασης 1 ώρας

4. Τρεις τύποι διαμορφώσεων τελικού προϊόντος που τοποθετούνται στο δάπεδο

- Κανάλι βάσης στήριξης εξοπλισμού: Σώμα καναλιού + πλάκα βάσης + εσωτερική κατακόρυφη ακαμψία + πλήρης αντιδιαβρωτική επεξεργασία. χρησιμοποιείται για βάσεις δαπέδου για ανεμιστήρες και αντλίες νερού

- Κανάλι ράβδου σύνδεσης μεταξύ στηλών: Σώμα καναλιού + αμφίπλευρες ωτίδες σύνδεσης + οπές μπουλονιών τοποθέτησης. χρησιμοποιείται για πλευρική σταθεροποίηση και στήριξη χαλύβδινων στηλών διατομής Η και στηλών κυκλικών σωλήνων

- Τεγίδες χαλύβδινων περιβλημάτων ελαφρού εύρους: Ψυχρής μορφής τομές καισαρικής + ακραίες πλάκες + σχισμές τεγίδων. χρησιμοποιείται για τη στήριξη πλαισίων οροφής και τοίχου με έγχρωμη επίστρωση χάλυβα.

5. Τεκμηρίωση επιθεώρησης που παρέχεται με την αποστολή

Γνήσια πιστοποιητικά ποιότητας υλικού κατασκευαστή, αρχεία πλήρους διαστάσεων και οπτικών επιθεωρήσεων και μοναδικά αναγνωριστικά με κωδικό ψεκασμού εξαρτημάτων—όλα παρέχονται στα Αγγλικά—για άμεση χρήση σε εγκρίσεις επίβλεψης στο εξωτερικό και εκτελωνισμό.

Βασικά πρακτικά πλεονεκτήματα

1. Διαθεσιμότητα εκτός ραφιού με μηδενικό χρόνο παράδοσης προσαρμογής

Οι πλήρεις προδιαγραφές του χάλυβα καναλιού θερμής έλασης διατηρούνται σε απόθεμα, εξαλείφοντας τις χρονοβόρες διαδικασίες όπως η κοπή πλακών, η συναρμολόγηση και η συγκόλληση με βυθισμένο τόξο. Σε σύγκριση με τον χρόνο παράδοσης 12–18 ημερών για τις δοκούς H, οι τυπικές προδιαγραφές μπορούν να υποβληθούν σε επεξεργασία με ακρίβεια και να αποσταλούν εντός 24 ωρών, καλύπτοντας τέλεια τις επείγουσες, μικρής κλίμακας ανάγκες προμηθειών, όπως μετασκευές εργοστασίων, προσθήκες αγωγών και επισκευές υποστήριξης έκτακτης ανάγκης.

2. Ο σχεδιασμός ανοιχτού καναλιού διευκολύνει την ολοκληρωμένη δρομολόγηση M&E (μηχανική και ηλεκτρική).

Η ανοιχτή εσωτερική κοιλότητα σε σχήμα U παρέχει άφθονο χώρο για δρομολόγηση. Τα καλώδια χαμηλής τάσης και οι μικροί σωλήνες παροχής/αποχέτευσης νερού μπορούν να ενσωματωθούν και να στερεωθούν απευθείας μέσα χωρίς να απαιτούνται πρόσθετοι εξωτερικοί βραχίονες. Σε αντίθεση με τις στενές κοιλότητες των δοκών I ή τις κλειστές κοιλότητες των τετράγωνων σωλήνων, η μελλοντική συντήρηση ή αντικατάσταση των γραμμών M&E δεν απαιτεί κοπή στην αντιδιαβρωτική επίστρωση του εξαρτήματος, μειώνοντας το κόστος O&M κατά πάνω από 40%.

3. Η επίπεδη σχεδίαση πίσω πλάκας απλοποιεί την εγκατάσταση χωνευτής βάσης

Το εξωτερικό πίσω μέρος του χάλυβα καναλιού είναι μια συνεχής επίπεδη επιφάνεια, που επιτρέπει την άμεση χωνευτή τοποθέτηση σε τοίχους διάτμησης από σκυρόδεμα ή πλευρές χαλύβδινων δοκών χωρίς προεξέχοντα κενά ή ανομοιόμορφες διεπαφές. Σε αντίθεση με τις κωνικές φλάντζες των δοκών I ή τις διπλές φλάντζες των δοκών H, η εγκατάσταση έναντι ενσωματωμένων αγκυρίων δεν απαιτεί ράβδους για την ισοπέδωση, μειώνοντας σημαντικά τον χρόνο εργασίας επί τόπου.

4. Εύκαμπτος συνδυασμός και τροποποίηση για μη τυποποιημένες κατασκευές

Δύο κανάλια από δομικό χάλυβα θερμής έλασης μπορούν να συγκολληθούν πλάτη με πλάτη σε μια ράβδο για να σχηματίσουν ένα ισοδύναμο κλειστό τμήμα κουτιού, ξεπερνώντας τις εγγενείς αδυναμίες των μεμονωμένων καναλιών όσον αφορά τη στρεπτική ακαμψία και την πλευρική σταθερότητα. Μπορούν επίσης να ενωθούν πρόσωπο με πρόσωπο για να σχηματίσουν κοίλες στήλες χωρίς την ανάγκη προσαρμοσμένης κοπής, επιλύοντας αποτελεσματικά ζητήματα απορριμμάτων υλικών που σχετίζονται με μικρές, μη τυποποιημένες στήλες.

5. Βέλτιστο συνολικό κόστος για εφαρμογές ελαφρού φορτίου

Υπό ισοδύναμες συνθήκες πλευρικής στήριξης και φορτίου στήριξης, το αυτο-βάρος είναι 13% χαμηλότερο από αυτό των δοκών I του ίδιου ύψους, με αποτέλεσμα ταυτόχρονες μειώσεις στο κόστος προμήθειας πρώτων υλών, υλικοτεχνικής υποστήριξης και ανύψωσης. Όταν εξυπηρετούνται μόνο βοηθητικές φέρουσες λειτουργίες, η απόδοση ανταποκρίνεται πλήρως στις απαιτήσεις κώδικα χωρίς τη σπατάλη που σχετίζεται με την «υπερ-μηχανική» χωρητικότητα των δοκών H ή των δοκών I.

Σύγκριση τεσσάρων βασικών τύπων δομικού χάλυβα με βάση βασικά κριτήρια επιλογής

1. Διαφορές στις δυνατότητες σύσφιξης και συγκράτησης

Μόνο τα χαλύβδινα κανάλια (κανάλια C) διαθέτουν ικανότητα "πιάσιμο" ανοιχτού προφίλ. Το άνοιγμα του καναλιού επιτρέπει την άμεση ενσωμάτωση και σύσφιξη στρογγυλών σωλήνων, κυκλικών καλωδίων ή μικρότερων δομικών τμημάτων χωρίς την ανάγκη εξωτερικών εξαρτημάτων σφιγκτήρα. Οι δοκοί H, οι δοκοί I και οι τετράγωνοι σωλήνες βασίζονται σε εξωτερικά εξαρτήματα, καθιστώντας τα σημεία σύσφιξης επιρρεπή σε μετατόπιση υπό φορτίο και με αποτέλεσμα κακή σταθερότητα έναντι κραδασμών ή ταλάντωσης των υποστηριγμένων γραμμών.

2. Διαφορές στη δομική λειτουργία και όρια

- Δοκοί H: Ισορροπημένη αμφίδρομη ακαμψία. κατάλληλο για πρωτεύουσες φέρουσες δοκούς σε δάπεδα και στέγες μεγάλου ανοίγματος. ικανό να αντέχει παρατεταμένα βαριά κατακόρυφα φορτία.

- Δοκοί I: Εξαιρετική αντίσταση κάμψης κατά μήκος του ισχυρού άξονα. κατάλληλο για δευτερεύουσες δοκούς σε μικρές έως μεσαίες πλατφόρμες και δάπεδα. σχεδιασμένο για κάθετη κάμψη μονής κατεύθυνσης.

- Κανάλια από δομικό χάλυβα θερμής έλασης: Κατάλληλα για πλευρική στήριξη, στηρίγματα, ενσωματωμένα εξαρτήματα και σύσφιξη συγκράτησης. Απαγορεύεται η χρήση ως αυτόνομες κύριες δοκοί που υπόκεινται σε κάθετη κάμψη σε ανοίγματα άνω των 8 μέτρων.

- Τετράγωνοι σωλήνες: Εξαιρετική αμφίδρομη αντίσταση στρέψης. Το κλειστό προφίλ προσφέρει ανθεκτική αντοχή στη διάβρωση. χρησιμοποιείται κυρίως για κάθετες στήλες. Ωστόσο, η επισκευή της διάβρωσης στο εσωτερικό του κοίλου τμήματος μετά την κοπή οπών είναι εξαιρετικά δύσκολη.

3. Διαφορές στην τροποποίηση και συντήρηση μετά την εγκατάσταση

Τα χαλύβδινα κανάλια έχουν τρεις εκτεθειμένες πλευρές, επιτρέποντας τη συγκόλληση πλακών στήριξης ή ωτίδων σε οποιαδήποτε θέση χωρίς εσωτερική λείανση. Αντίθετα, μόλις κοπεί μια τρύπα σε έναν τετράγωνο σωλήνα, η εσωτερική κοιλότητα δεν μπορεί να καθαριστεί από τη σκουριά ή να ξαναβαφεί, δημιουργώντας υψηλό κίνδυνο κρυφής εσωτερικής διάβρωσης. Η επιτόπια σύνδεση τμημάτων μικρών καναλιών και η τροποποίηση των θέσεων των οπών είναι απλές διαδικασίες που μπορούν να εκτελεστούν ανεξάρτητα από τυπικούς τεχνικούς της τοποθεσίας.

4. Περίληψη καταλληλότητας εφαρμογής

Δώστε προτεραιότητα στα κανάλια από χάλυβα θερμής έλασης για εξωτερικά στηρίγματα σωληνώσεων, εξαρτήματα ενσωματωμένα σε τοίχο κουρτινών και στηρίγματα μεταξύ των στηλών. δώστε προτεραιότητα στις δοκούς H για τις κύριες δοκούς οροφής που καλύπτουν μεγάλες επιφάνειες. δώστε προτεραιότητα στις δοκούς I για δευτερεύουσες δοκούς σε διαδρόμους και πλατφόρμες. και δώστε προτεραιότητα στους τετράγωνους σωλήνες για εξωτερικές διακοσμητικές κολώνες.

Διαδικασία κατασκευής ακριβείας από άκρο σε άκρο

I. Τυπική ροή εργασίας επεξεργασίας για χάλυβα καναλιών θερμής έλασης

1. Επανέλεγχος πρώτων υλών: Επαληθεύστε την ποιότητα και το μοντέλο του υλικού. επιθεωρήστε για πλευρική υπόκλιση ή συστροφή. ισιώστε μηχανικά τα μη συμμορφούμενα εξαρτήματα εκ των προτέρων. απόρριψη πρώτων υλών με βαθιά διάβρωση της επιφάνειας.

2. Κοπή ακριβείας CNC: Κόψτε σε μήκος χρησιμοποιώντας κρύα πριόνια. προετοιμάστε λοξοτμήσεις συγκόλλησης σε σχήμα V σε ιστούς και φλάντζες για άκρες αρθρώσεων μεγάλου ανοίγματος για να εξασφαλίσετε πλήρη διείσδυση.

3. Τοποθέτηση αξεσουάρ & συγκόλληση με κολλητική ικανότητα: Τοποθετήστε τα ενισχυτικά θέσης, τις ακραίες πλάκες και τους σφιγκτήρες σύμφωνα με τα σχέδια. Τοποθετήστε με ακρίβεια εσωτερικά ενισχυτικά στην κοιλότητα του καναλιού, διατηρώντας ένα κενό προσαρμογής ≤0,8 mm.

4. Συγκόλληση με θωράκιση αερίου: Εκτελέστε συνεχή συγκόλληση με προστασία από CO2 για να αποτρέψετε το πορώδες. υποβάλετε τις κρίσιμες συγκολλήσεις άκρων που φέρουν φορτίο σε δειγματοληψία δοκιμής υπερήχων (UT) βάσει προτύπων βαθμού II.

5. Κατασκευή οπών ακριβείας: τρύπες CNC για σημεία σύνδεσης βαρέως φορτίου. δημιουργήστε διάφορες οπές επεξεργασίας επί τόπου και αφαίρεση γρεζιών.

6. Διόρθωση παραμόρφωσης: Διορθώστε το τόξο ή το στρίψιμο που προκαλείται από τη συγκόλληση χρησιμοποιώντας ίσιωμα με φλόγα χαμηλής θερμοκρασίας για να αποφύγετε τον κίνδυνο των μηχανικών ιδιοτήτων του υλικού βάσης.

7. Αντιδιαβρωτική επεξεργασία επιφανειών: Εφαρμόστε αντιδιαβρωτική επίστρωση ή γαλβανισμό εν θερμώ μετά από διαβαθμισμένη αφαίρεση σκουριάς. επιτρέπουν στην επίστρωση να σκληρύνει φυσικά για να πληροί τα πρότυπα.

8. Τελική επιθεώρηση & συσκευασία: Σημειώστε τους αριθμούς αναγνωριστικού στοιχείου. επαληθεύστε όλες τις διαστάσεις. συσκευασία για θαλάσσια μεταφορά χρησιμοποιώντας αδιάβροχο ελαστικό περιτύλιγμα και ξύλινες παλέτες.

II. Ειδική διαδικασία συναρμολόγησης διατομής κουτιού διπλού καναλιού

Τοποθετήστε δύο δομικά χαλύβδινα κανάλια θερμής έλασης και στις δύο πλευρές χρησιμοποιώντας ειδική λαβή → ασφαλίστε με συγκολλήσεις διακοπτόμενης κόλλησης για να αποφύγετε την κακή ευθυγράμμιση → πραγματοποιήστε συνεχή συγκόλληση σε όλο το μήκος στις εξωτερικές πλευρές → εκτελέστε γενικό πλευρικό ίσιωμα → πλήρης δημιουργία οπών και αντιδιαβρωτική επεξεργασία. Το προκύπτον συγκολλημένο εξάρτημα προσφέρει αμφίδρομη ακαμψία συγκρίσιμη με μια δοκό διατομής κουτιού των ίδιων προδιαγραφών, ενώ μειώνει το κόστος κατά 22%. III. Συγκριτική Ανάλυση Διαδικασιών Επεξεργασίας Δομικού Χάλυβα

- Δοκοί H: Περιλαμβάνει πολλαπλά στάδια — συναρμολόγηση πλακών, συγκόλληση με βυθισμένο τόξο και ίσιωμα φλάντζας. σύνθετη διαδικασία? κυρίως κατά παραγγελία.

- Δοκοί I/Χάλυβας καναλιών: Περιλαμβάνει μόνο κοπή υλικού θερμής έλασης και συγκόλληση μικρών εξαρτημάτων. εξορθολογισμένη διαδικασία· περιλαμβάνει κυρίως τη βαθιά επεξεργασία αποθέματος εκτός ραφιού.

Ολοκληρωμένες τυποποιημένες παράμετροι απόδοσης

1. Ανοχές διαστάσεων

- Συνολική απόκλιση μήκους εξαρτήματος: ±3mm

- Πλευρική απόκλιση (καμπέρ/σκούπισμα): ≤L/1000 (όπου L είναι το πραγματικό μήκος εξαρτήματος)

- Περιστροφή φλάντζας και κλίση τελικής όψης: Συμβατό με τα εθνικά πρότυπα GB/T 707 για χάλυβα καναλιών θερμής έλασης.

2. Μηχανικές ιδιότητες υλικού βάσης

3. Δομικές Παράμετροι Διατομής

- Χαρακτηριστικά ακαμψίας: Η απόδοση κάμψης ισχυρού άξονα πληροί τις απαιτήσεις για ελαφριές δευτερεύουσες δοκούς. η πλευρική ακαμψία ασθενούς άξονα είναι ανεπαρκής. Η στρεπτική αντίσταση ενός μόνο μέλους είναι ασθενής. Η φόρτωση στο μέσο του ανοίγματος χωρίς πλευρική στήριξη απαγορεύεται αυστηρά.

- Συντελεστής αντίστασης ανέμου: Σταθερός στο 1,40 (χαμηλότερος από τις ισοδύναμες δέσμες H, υψηλότερος από τους στρογγυλούς σωλήνες χωρίς ραφή). χαμηλότερος κίνδυνος παραμόρφωσης που προκαλείται από τον άνεμο για εξωτερικά στηρίγματα χαμηλού προφίλ.

- Ικανότητα φορτίου σύσφιξης: Μοναδική μηχανική ικανότητα για τοπική σύσφιξη/συγκράτηση. αντέχει τις πλευρικές και ακτινικές δυνάμεις σύσφιξης - ένα δομικό χαρακτηριστικό που δεν συναντάται σε άλλα τμήματα χάλυβα ανοιχτού προφίλ.

4. Πρότυπα επιθεώρησης συγκόλλησης

- Πρωτεύουσες συγκολλήσεις φέρουσας βάσης: Επιθεώρηση συγκόλλησης βαθμού II. Ποσοστό δειγματοληψίας 20% για Δοκιμές Υπερήχων (UT) σε κρίσιμα σημεία τάσης/σύνδεσης.

- Συγκολλήσεις φιλέτου με ενισχυτικό και ωτίο: Μόνο οπτική επιθεώρηση. Η συμμόρφωση απαιτεί απουσία ψυχρών περιστροφών, πορώδους ή πιτσιλίσματος/κηλίδων συγκόλλησης.

5. Παράμετροι σύνδεσης και εξαρτημάτων

- Επιλογή μπουλονιών: Τυπικοί κοχλίες βαθμού 4.8 για συμβατικά στατικά στηρίγματα. Βίδες υψηλής αντοχής βαθμού 8.8 για δονούμενο εξοπλισμό ή συνδέσεις αυξημένης τάσης.

- Πάχος πλάκας σύνδεσης: Τυπικό εύρος 8–20 mm. επιλεγμένο με βάση συγκεκριμένες απαιτήσεις πλευρικής τάσης και διατμητικού φορτίου.

Πώς να επιλέξετε έναν κατασκευαστή υψηλής ποιότητας δοκών από χάλυβα;

1. Ολοκληρωμένη Αποθέματα & Ταχεία Διαπεριφερειακή Αποστολή

Η HAISHENG διατηρεί έτοιμο απόθεμα καναλιών δομικού χάλυβα θερμής έλασης (μεγέθη 10#–28#) σε τέσσερις μεγάλες βάσεις παραγωγής, εκπληρώνοντας παραγγελίες για εγχώριες αγορές, αγορές της Νοτιοανατολικής Ασίας και της Κεντρικής Ασίας. Εξαλείφουμε τις καθυστερήσεις που προκαλούνται από ελλείψεις ενδιάμεσων αποθεμάτων. Οι τυπικές παραγγελίες που απαιτούν επεξεργασία ακριβείας φορτώνονται και αποστέλλονται εντός 48 ωρών, ενώ οι εξαγωγές πλήρους εμπορευματοκιβωτίου διεκπεραιώνονται με απλοποιημένη φόρτωση εμπορευματοκιβωτίων.

2. Εξειδικευμένη επεξεργασία για εξαρτήματα ανοιχτού προφίλ

Για να αντιμετωπίσουμε προκλήσεις όπως η λάμψη της φλάντζας και η διασφάλιση μιας σφιχτής προσαρμογής σε κεκλιμένες επιφάνειες, χρησιμοποιούμε εξειδικευμένες θέσεις τοποθέτησης που διατηρούν την ανοχή προσαρμογής για ενισχυτικά και σφιγκτήρες εντός 0,5 mm. Αυτό επιλύει κοινά ζητήματα της βιομηχανίας, όπως χαλαρές συνδέσεις σε κεκλιμένες επιφάνειες και δομική χαλάρωση υπό φορτίο.

3. Συμβατή πολύγλωσση παράδοση εξαγωγής

Παρέχουμε πρωτότυπες αγγλικές εκδόσεις όλων των εργοστασιακών εγγράφων και αναφορών δοκιμών, συμπεριλαμβανομένης της επαλήθευσης SGS τρίτων για γαλβανισμό εν θερμώ και πάχος φιλμ βαφής. Η τεκμηρίωσή μας πληροί όλες τις απαιτήσεις συμμόρφωσης για ελέγχους ιδιοκτητών έργων στο εξωτερικό, εκτελωνισμό και διαγωνισμό έργων.

4. Αντιδιαβρωτική & Τροποποίηση εξαρτημάτων κατά παραγγελία

Προσαρμόζουμε αντιδιαβρωτικές λύσεις στο κλίμα της τοποθεσίας του έργου, εφαρμόζοντας διαφοροποιημένες επεξεργασίες για εσωτερικές, παράκτιες και χημικο-βιομηχανικές ζώνες. Υποστηρίζουμε μη τυπικές τροποποιήσεις—όπως συγκόλληση καναλιού back-to-back, σφιγκτήρες προσαρμοσμένου σχήματος και έκκεντρη διάτρηση οπών—εξαλείφοντας την ανάγκη των πελατών να αναθέσουν σε εξωτερικούς συνεργάτες πρόσθετη επεξεργασία.

5. Δωρεάν Τεχνική Υποστήριξη Δομικής Επιλογής

Η υποστήριξη πριν από την πώληση περιλαμβάνει καθοδήγηση από ειδικούς σχετικά με τη διάκριση μεταξύ καναλιών θερμής έλασης και ψυχρής μορφοποίησης για την πρόληψη των κινδύνων δομικής ασφάλειας που προκαλούνται από ακατάλληλη επιλογή. Η υποστήριξη μετά την πώληση καλύπτει την απομακρυσμένη τεχνική βοήθεια για τη στήριξη σε μεγάλο υψόμετρο και την εγκατάσταση βραχίονα, παράλληλα με τη μόνιμη ιχνηλασιμότητα μέσω αρίθμησης εξαρτημάτων.

FAQ

Ε1: Μπορούν να αντικατασταθούν ο χάλυβας καναλιού θερμής έλασης και ο χάλυβας σχήματος C ψυχρής έλασης;

Α: Όχι, δεν μπορούν να αντικατασταθούν. Το βασικό υλικό του δομικού χαλύβδινου καναλιού θερμής έλασης έχει υποστεί θερμική επεξεργασία και σβήσιμο, το οποίο έχει ισχυρή σκληρότητα και αντοχή στην κρούση. Χρησιμοποιείται για μόνιμα δομικά φορτία. ενώ ο ψυχρός χάλυβας σε σχήμα C έχει λεπτό τοίχωμα και είναι επιρρεπής σε παραμορφώσεις και χρησιμοποιείται μόνο για δοκούς περιβλήματος. Η προδιαγραφή απαγορεύει τη χρήση του για ράβδους σύνδεσης και φέροντα στηρίγματα.

Ε2: Ποιο είναι το μέγιστο άνοιγμα ενός χάλυβα ενός καναλιού;

Α: Χωρίς πλευρική στήριξη, το μέγιστο άνοιγμα είναι 4,5 μέτρα. Εάν το άνοιγμα υπερβαίνει αυτό, πρέπει να προστεθούν πλευρικές ράβδοι σύνδεσης ή δομή κιβωτίου διπλού καναλιού για να αποφευχθεί η πλευρική ανατροπή του ασθενούς άξονα.

Ε3: Είναι απαραίτητο να γίνει αντιδιαβρωτική επεξεργασία μέσα στη χαλύβδινη κοιλότητα του καναλιού;

Α: Η διαδικασία αμμοβολής και ψεκασμού μπορεί να καλύψει ολόκληρο το εσωτερικό της κοιλότητας και δεν απαιτείται πρόσθετη επεξεργασία. το στρώμα ψευδαργύρου της διαδικασίας γαλβανισμού εν θερμώ μπορεί να προσκολληθεί ομοιόμορφα στην εσωτερική κοιλότητα. Μόνο ο χάλυβας κλειστού καναλιού δεν μπορεί να προστατεύεται εσωτερικά από τη διάβρωση και δεν υπάρχουν εσωτερικά τυφλά σημεία σκουριάς στον χάλυβα καναλιού.

Ε4: Ποια είναι τα κριτήρια επιλογής για χάλυβα καναλιών τύπου Α και τύπου Β;

Α: Για στατικά ελαφρά φορτία και μικρά ανοίγματα, επιλέγεται ο τύπος Α για εξοικονόμηση κόστους προμήθειας. για ράβδους σύνδεσης σε μεγάλο υψόμετρο, κραδασμούς εξοπλισμού και φορτία πλευρικής πρόσκρουσης, επιλέγεται ο τύπος Β για προσθήκη παχύτερης φλάντζας για την αποφυγή τοπικών σύνθλιψης και ρωγμών.

Ε5: Μπορεί ο χάλυβας καναλιών να χρησιμοποιηθεί ως κύρια δοκός της οροφής;

Α: Δεν συνιστάται. Η ανοιχτή διατομή έχει εξαιρετικά κακή στρεπτική σταθερότητα και τα εναλλασσόμενα φορτία ανέμου και χιονιού στην οροφή είναι πιθανό να προκαλέσουν συστροφή και αστοχία του εξαρτήματος. Μπορεί να χρησιμοποιηθεί μόνο ως δευτερεύουσα δοκός για τις ράβδους σύνδεσης οροφής και δεν μπορεί να χρησιμοποιηθεί ως κύρια φέρουσα δοκός.
